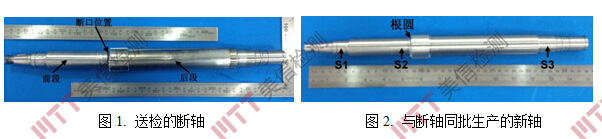

某型電機是叉車行走電機，出廠前做行走測試時電機軸斷裂。為找出斷裂原因，給改善產品質量提供依據，需做失效分析。圖1為送檢的斷軸； 圖2 是與斷軸同批次生產，未使用的新軸，做失效分析對比用。 為后面敘述方便，在圖1中標出斷口位置，斷口左邊的部分標為“前段”，斷口右邊的部分用“后段”表示；在圖2中，將斷裂處的R用“根圓”標示，電機軸有3處軸承配合表面，分別用S1～S3標示。

2  檢查分析

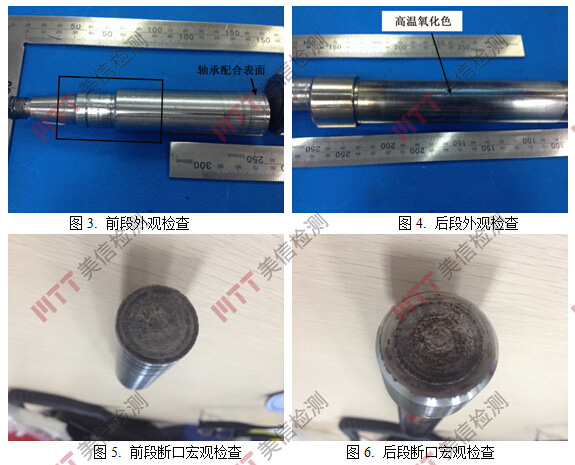

2.1  外觀檢查

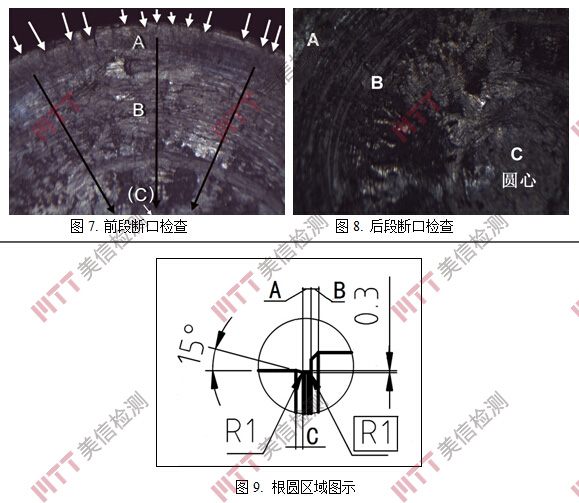

2.2  顯微檢查

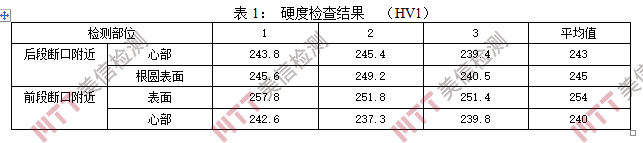

2.2  硬度試驗

2.3  金相檢查

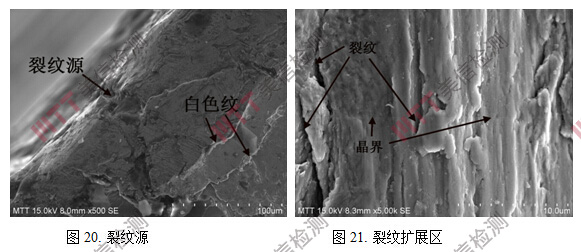

2.4  SEM分析

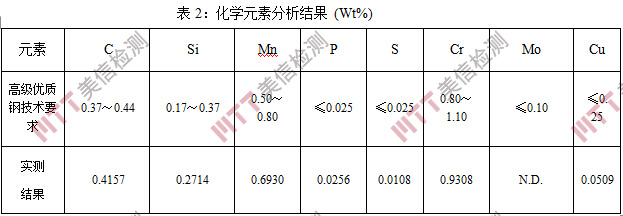

2.5  化學成分分析

3  理論分析
如圖22所示，電機軸是豎直放置，正常工作過程中，主要受扭轉力的作用。如果工作過程中，輸出端的軸承有穿動現象，那么軸在軸承配合表面容易磨損或變形。軸材料硬度越低，磨損和變形加劇。軸承配合間隙隨之增大，軸承套與軸S1表面配合松動，振動加速度變大，當齒輪嚙合時，會產生一定間隔的較大沖擊力F。如果以電機軸軸心為圓心，圓心到齒輪嚙合位置為半徑畫圓，那么齒輪嚙合產生的沖擊力主要沿圓周方向，與半徑相切。參考裝配圖，S2軸承承載部分通過螺栓聯接，與大減速齒輪實際成為一個整體。假設S2表面到齒輪嚙合處距離為L(zhǎng)，那么沖擊力對軸S2的扭矩M=F*L，F(xiàn)越大，M也越大。
斷裂部位在軸與軸肩過渡處，此位置直徑發生突變。實際根圓半徑太小，圓角與直邊接點不相切，應力集中程度大，容易開裂。材料強度和疲勞強度越低，開裂趨勢越大。

4  結論
電機軸輸出端軸承穿動，導致軸表面扭轉力隨齒輪嚙合節拍增大，在薄弱的軸與軸肩過渡圓角接點處引發電機軸低周扭轉疲勞斷裂。軸表面抗壓、抗磨損能力越低，軸與軸肩過渡圓角越小，圓角附近加工越粗糙，以及軸材料抗疲勞強度越低，軸疲勞壽命也越低。
