1  背景介紹

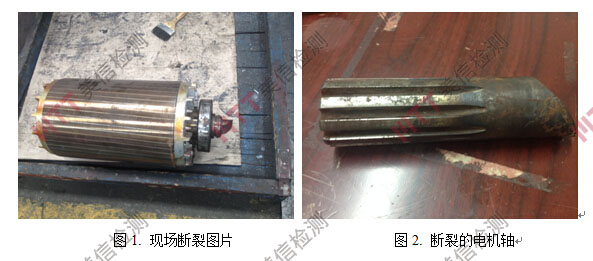

某型主電機搭載公交車上，運行約14萬千米后，電機軸斷裂。為找出斷裂原因，給改善產品質量提供依據，需做失效分析?？紤]到靠端蓋的殘余段頂部在斷后被人為敲擊（圖1），而斷裂分離出的大斷件斷后未受敲擊（圖2），因此，失效分析將大斷件列為主要分析對象，殘余斷件做參考。

2  檢查分析

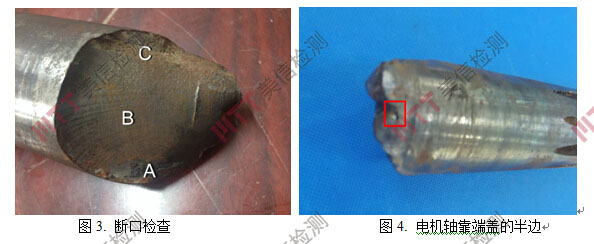

2.1  外觀觀查

2.2  顯微檢查

2.2  硬度試驗

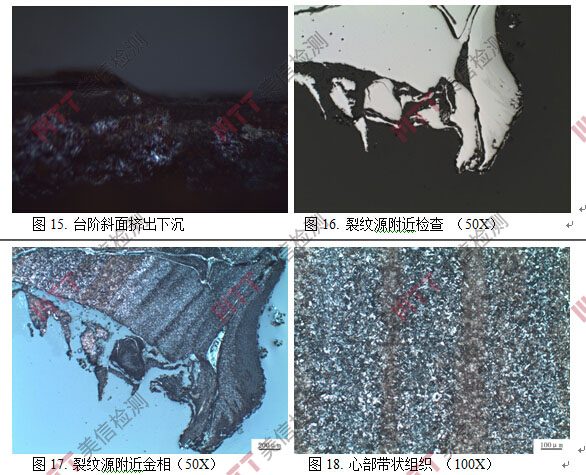

2.3  金相檢查

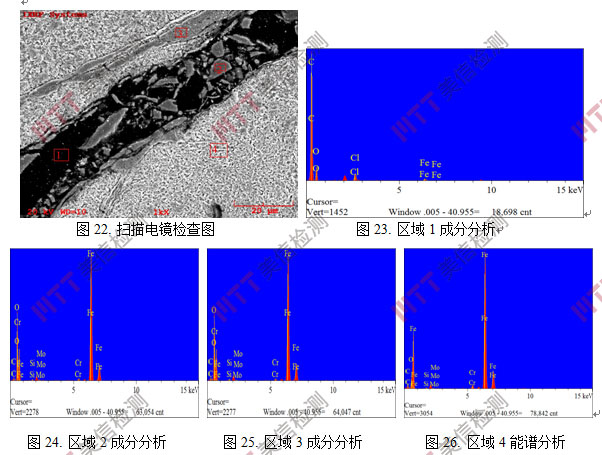

2.4  EDS微區成分探測

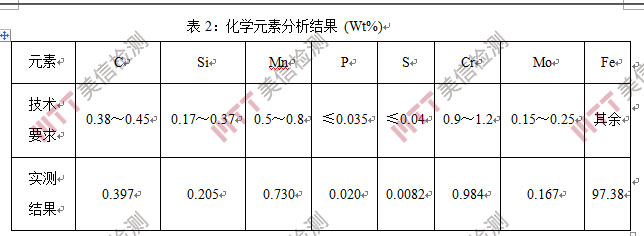

2.5  化學成分分析

3  理論分析

3.1  軸斷裂原因分析
電動機工作過程中，電機軸主要受扭矩力和自身重力向下的彎曲力矩作用，在軸表面應力最大，疲勞裂紋傾向于在軸表面或次表面位置產生。電機軸臺階位置，由于幾何突變，應力集中大，是危險斷裂區。 當存在折疊缺陷等鍛造缺陷時，疲勞強度顯著降低，特別是在臺階部位的折疊缺陷，導致電機主軸過早產生疲勞裂紋。
當主軸材料內部有帶狀組織缺陷時，材料成分和組織不均勻，F(xiàn)含量少的條帶夾在塑性較好的高F條帶之間，脆性大，容易開裂。材料橫向機械性能比縱向機械性能低很多，疲勞裂紋在彎曲力和扭力橫向作用下，快速擴展，發生斷裂。

4  結論
次表面折疊缺陷降低電機主軸的表面強度，電機主軸工作過程中，在彎矩力與扭矩力共同作用下，在次表面折疊缺陷位置過早產生疲勞裂紋。材料內部的帶狀組織對疲勞裂紋產生和擴展起促進作用。
