中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

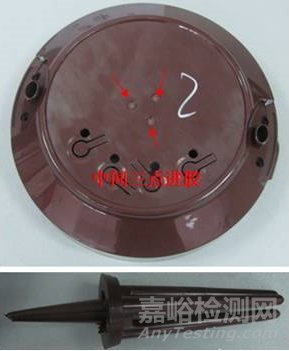

名稱：豆?jié){機(jī)上蓋

材料：PC+ABS

顏色：珠光色

澆口方式：三板模針點(diǎn)進(jìn)膠

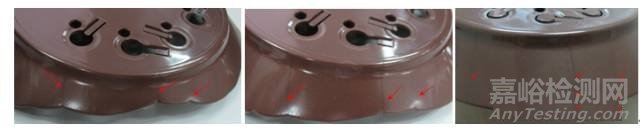

1. 成型工藝方面：本案例制品成型短射實(shí)驗(yàn)結(jié)果如下：

問(wèn)題分析：

從短射的狀態(tài)來(lái)看，熔接痕的匯合角即使很大（部分甚至接近180°），還是出現(xiàn)了明顯的熔接痕，且熔接痕處發(fā)黑，與前述提到的匯合角理論有所不符。原因在于本案例采用材料含有珠光顏料，而珠光顏料在匯合處取向沉淀，出現(xiàn)發(fā)黑現(xiàn)象，即使匯合角度再大，也難以改善珠光粉在熔接痕處的沉淀狀態(tài)。

2.制品模具方面

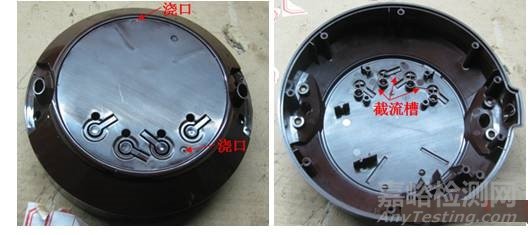

本案例中通過(guò)移動(dòng)澆口位置，在背面開設(shè)截流槽等措施，將熔接痕移至非外觀面上。

使用珠光效果材料時(shí)，減輕熔痕和熔接痕需注意以下事項(xiàng)：

1.盡量把外形設(shè)計(jì)得較圓滑，避免尖銳部分和急劇過(guò)渡。

2.采用扇形澆口和順利針閥可有效避免過(guò)多的熔接痕。

3.冷料井要足夠大，盡量少設(shè)置澆口，且短流程。

4.成型過(guò)程采用較高的模溫和料溫。

5.分段注塑時(shí)，不同部位熔體流速盡量做到均勻。

6.產(chǎn)品結(jié)構(gòu)設(shè)計(jì)上，孔盡量設(shè)計(jì)成圓形，且沿流動(dòng)方向排布。

7.孔周圍設(shè)計(jì)美工槽，且設(shè)計(jì)時(shí)盡量讓熔接痕出現(xiàn)在非外觀面上。
