中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

隨著電機(jī)制造業(yè)的工藝技術(shù)不斷進(jìn)步和自動(dòng)化生產(chǎn)線的推廣應(yīng)用，高速機(jī)械繞線裝置、自動(dòng)繞線裝置、數(shù)控漲型機(jī)等線圈制造設(shè)備在電機(jī)線圈制造方面得到越來越廣泛的應(yīng)用。為確保線圈成型時(shí)的尺寸穩(wěn)定性，對(duì)繞包銅扁線的柔軟度提出了更高的要求，即要求繞包銅扁線伸長率高、剛度低、回彈角小，同時(shí)需確保繞包銅扁線上述性能分散性小。

一般而言，繞包銅扁線柔軟度主要受銅材材質(zhì)、退火溫度、繞包燒結(jié)等因素影響。本文將對(duì)銅材材質(zhì)、退火溫度、繞包燒結(jié)對(duì)繞包銅扁線柔軟性的影響進(jìn)行工藝試驗(yàn)研究。

1.銅材材質(zhì)對(duì)繞包銅扁線柔軟性的影響

分別采用T1和T2銅桿拉制3×10銅扁線，并在同等條件下進(jìn)行退火，退火后各項(xiàng)機(jī)械性能如表1所示。

表1  T1、T2銅桿拉制3×10銅扁線退火后機(jī)械性能

從兩種銅桿退火后的機(jī)械性能看，使用T1銅桿拉制銅扁線性能要明顯優(yōu)于T2銅桿拉制銅扁線。

以固溶形式及彌散相形式存在與銅中的雜質(zhì)元素在銅扁線再結(jié)晶退火過程中與晶界、位錯(cuò)發(fā)生交互作用，偏聚在位錯(cuò)及晶界處，從而阻礙再結(jié)晶形核與長大。因此，在同等退火條件下T2銅桿拉制的銅扁線機(jī)械性能低于T1銅桿拉制的銅扁線。

2.退火溫度對(duì)繞包銅扁線柔軟性的影響

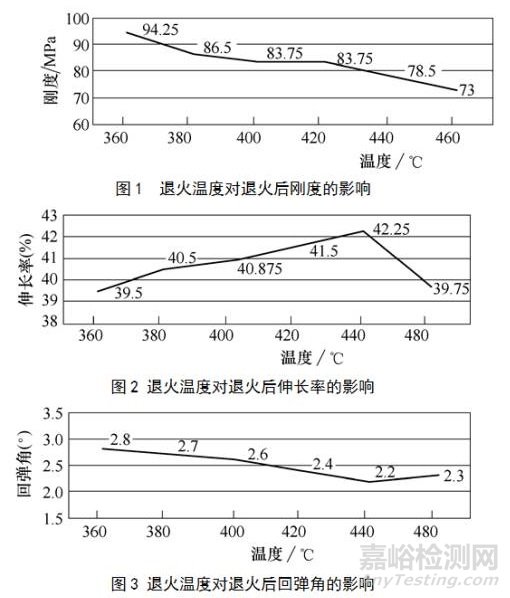

采用T2銅桿拉制3×10銅扁線，分別在360℃、380℃、400℃、420℃、440℃、460℃下保溫3小時(shí)，退火后各項(xiàng)機(jī)械性能如圖1~3所示。

銅扁線退火過程就是銅晶粒再結(jié)晶過程。隨著退火溫度升高，當(dāng)達(dá)到再結(jié)晶溫度時(shí)，銅晶粒開始結(jié)晶，隨著溫度繼續(xù)升高銅晶粒再結(jié)晶完成積聚再結(jié)晶開始，當(dāng)達(dá)到積聚再結(jié)晶溫度時(shí)，銅晶?？焖僭龃螅e聚再結(jié)晶。銅的機(jī)械性能迅速下降（也就是常說的“過燒”）。

拉拔后的銅扁線由于冷加工硬化，剛度及回彈很高，而伸長率很小，隨著退火溫度的升高，伸長率開始增大，剛度及回彈角開始下降，到積聚再結(jié)晶溫度，由于晶粒急劇增大，機(jī)械性能迅速下降，伸率開始下降，在積聚再結(jié)晶溫度附近有一個(gè)最高值，回彈角下降趨于平緩。

3.繞包燒結(jié)對(duì)繞包銅扁線柔軟性的影響

采用經(jīng)退火的3×10銅扁線進(jìn)行繞包和燒結(jié)，具體工藝流程如下：銅扁線→較直→拋光→絕緣帶繞包燒結(jié)→收卷。在每各動(dòng)作后對(duì)繞包銅扁線機(jī)械性能進(jìn)行檢測，結(jié)果如表2所示。

表2  各工序后繞包銅扁線的機(jī)械性能

從表2可以看出：后工序所有動(dòng)作對(duì)繞包銅扁線的剛度和回彈角均有較為明顯的影響，而伸長率在后工序加工過程中變化不明顯。

在后工序使用過程中為確保繞包燒結(jié)的質(zhì)量，需對(duì)退火后放卷的銅扁線進(jìn)行校直和拋光，校直和拋光過程中銅扁線受外力作用產(chǎn)生加工應(yīng)力而造成加工硬化，從而導(dǎo)致銅扁線的剛度和回彈角均有明顯的增加。

繞包燒結(jié)過程，銅扁線受高溫（300℃左右）軟化作業(yè)，部分加工應(yīng)力得到消除，因而剛度和回彈角減小。

收卷過程中銅扁線由直到彎，發(fā)生彎曲變形，再次造成硬化而使剛度和回彈角升高。

4. 結(jié)語

研究結(jié)果表明繞包銅扁線的柔軟度不僅受銅扁線材質(zhì)，退火溫度的影響，后工序的使用對(duì)繞包銅扁線柔軟度的控制也非常關(guān)鍵。

（1）采用純度更高的T1銅桿生產(chǎn)繞包銅扁線對(duì)于柔軟度的控制有著積極的影響。

（2）合理設(shè)定退火溫度，控制銅扁線退火程度能顯著的提高銅扁線的柔軟度。

（3）提高銅扁線表面質(zhì)量和排線質(zhì)量，減少后工序使用中的校直量和拋光量能，使用芯筒更大的線盤進(jìn)行收線，有效的改善繞包銅扁線的柔軟度。

文/彭光華，中國南車株洲南車電機(jī)公司
