在PCB 制造領域中，通孔技術（Through-hole technology, THT）也許是最老的組裝技術。不過，即使在已有多年歷史的現代表面貼裝技術（SMT）中，通孔技術仍然有它的位置。即使在今天，用引線連接的元件往往使用波峰焊進行組裝——這是使用多年的傳統方法。這種組裝方法的缺點在于需要另外的制造設備。因此，對連接器和其他用引線連接的元件推薦使用回流焊來組裝。為此，設計出可以在焊爐中進行自動化組裝的高熱載通孔元件，這導致誕生新的術語：通孔回流焊（THR ）。有了這種技術，現在可以在SMT 工藝中用通孔技術處理元件。但是，怎樣才能可靠地測試這些焊點？例如，需要什么技術才能評估焊錫的滲透？

|_ THT/THR焊點的可接受標準

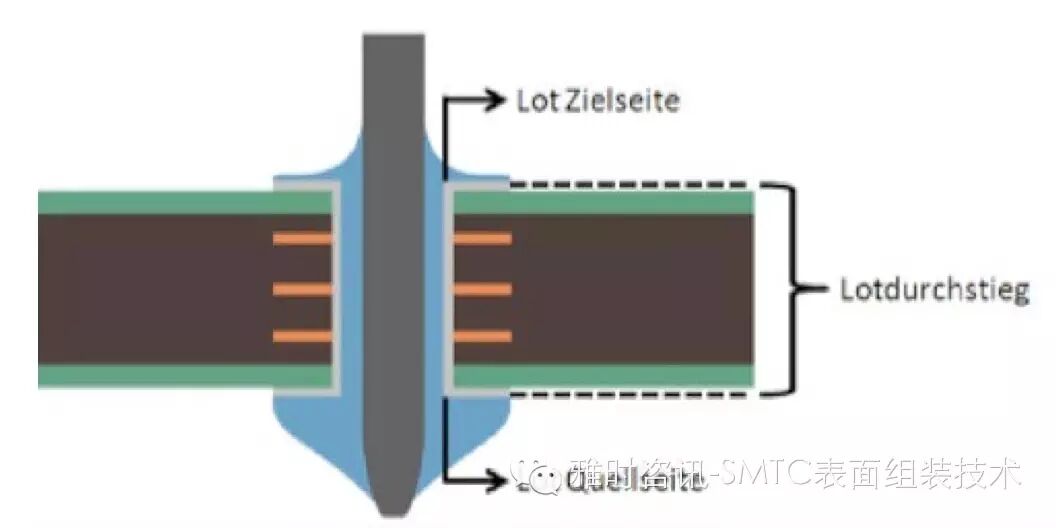

圖1是一個THT焊點橫截面的示意圖。由于毛細作用，焊錫波從焊錫源流到焊接目標（元件）的側面。在這樣流動時，焊錫潤濕焊錫連接的表面時，焊錫在通孔的引腳突出通孔的地方圍繞引腳形成一個焊錫彎月面。

圖1. THT焊點橫截面的示意圖。焊錫100%滲透的理想焊接。

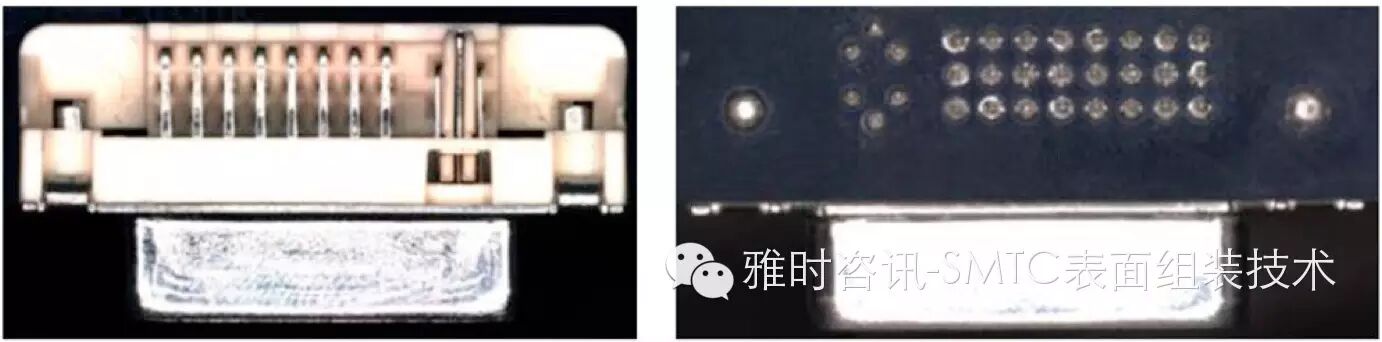

圖2. 使用AOI從上方和下方拍攝的連接器。

在進行成功焊接后，為了區分好的焊點和壞的焊點，在IPC - A610中定義可接受標準。表1說明的標準摘錄如下：現在必須選擇滿足具體指定的可接受標準的測試技術。表2根據多行連接器的例子（圖2）說明AOI系統和3D AXI系統的測試覆蓋。

AOI 系統非常適合評估引腳周邊和通孔孔壁的潤濕，以及THT 焊點焊接的連接表面的潤濕。但是，傳統的2D AOI 或經過改進的3D AOI 系統在這里的不足之處是，它們一般只能夠評估焊錫一側的潤濕，因為元件一側的引腳通常被元件體遮擋而看不到。因此，AOI 系統不能評估元件一側的焊點。傳統的AOI 系統也不能評估焊錫滲透。

新式的3D X射線系統可以補充傳統的2D AOI在這方面的不足。3D X射線檢查不僅能夠看到元件一側的焊點（即元件下面的情況），還能夠計算滲透的焊錫體積。

除了3D-X射線技術，也可以用2.5D-X射線成像技術（斜射）測試焊錫滲透。不過，通過2.5D-X射線成像評估焊料滲透往往很難，尤其是在多行連接器的情況中。這是由于在引腳陣列中，各行引腳中往往會有一些引腳被別的引腳遮擋。此外，和3D截面圖像相比，檢查多行連接器的分類人員很難解釋2.5D圖像的焊點，而3D截面圖像從上面看下去始終是顯示一個薄片。
