1. 案例背景

某功能模塊在用戶端出現功能失效，經返廠檢修，發現該模塊上的一片IC輸出異常，經更換IC后，功能模塊恢復正常。

2.分析方法簡述

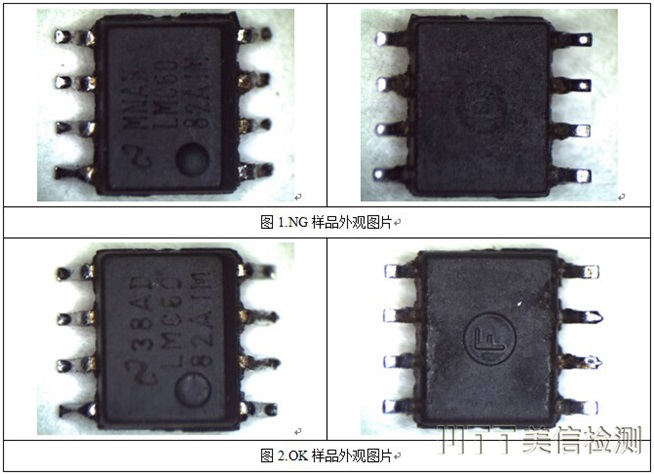

對樣品進行外觀觀察，未發現明顯異常。

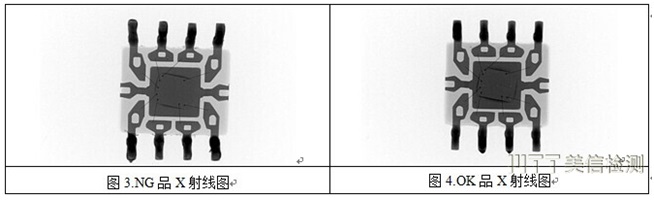

經X-RAY無損檢測，未發現明顯異常。

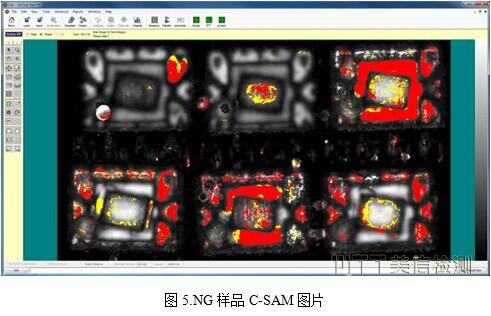

通過C-SAM掃描發現了IC內部存在分層現象。

通過IV曲線測試，發現引腳間存在漏電通道。

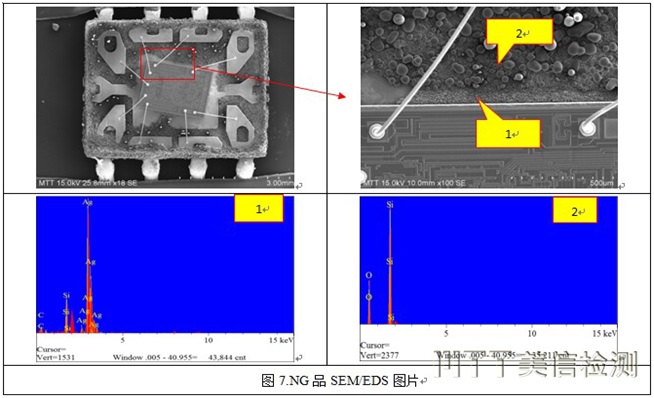

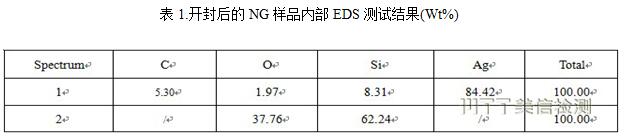

DE-CAP后，利用SEM/EDS進行分析，確認了引腳間存在銀遷移問題。

3.結論
IC內部存在分層，由于水汽的入侵，加上集成電路各引腳之間存在電位差，導致了引腳間的銀遷移，從而在引腳間形成微導通電路，致IC輸出異常。

4. 參考標準
GJB 548B-2005 微電子器件失效分析程序-方法5003。
IPC-TM-650 2.1.1-2004手動微切片法。
GB/T 17359-2012 電子探針和掃描電鏡X射線能譜定量分析通則。
