中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

熱熔壓敏膠(hot—melt pressure sensitive adhesive，HMPSA)兼有熱熔和壓敏雙重性能，在熔融狀態(tài)下能被涂布，硬化及結(jié)晶后經(jīng)輕微壓力便能粘合，同時(shí)它能被快速剝離，而不污染被粘接面。熱熔壓敏膠適于現(xiàn)代化的環(huán)保、快速、方便的生產(chǎn)方式。

本文先采用單因素實(shí)驗(yàn)法系統(tǒng)探討軟化油、增黏樹脂、主體樹脂等對(duì)熱熔壓敏膠黏度、初黏、剝離及內(nèi)聚等性能的影響，再采用正交試驗(yàn)法找出影響各種性能的關(guān)鍵因素。

實(shí)驗(yàn)主要原材料

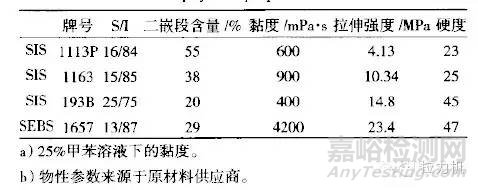

SIS 1113p及1163，Kraton Polymers

SEBS 1 657，Kraton P01ymers

環(huán)烷基橡膠油KN一4010，克拉瑪依油田

SIS 193B，Polimeri Europa

Su一525、H一2200、H一2300、RA一4100、RL一100：韓國(guó)kolon

初黏測(cè)試儀：斜面滾球法，參照GB/T 4852—2002；

剝離強(qiáng)度測(cè)試儀：自制，參照GB/T2792—1981；

高溫黏度計(jì)：參照HG/T 3660—1999。

實(shí)驗(yàn)方法

按照配方，準(zhǔn)確稱取各組分加入三口燒瓶中；開啟攪拌30min，預(yù)混合，使軟化油、主體樹脂及增黏樹脂充分混合，利于熔解；再緩慢升溫，待其基本熔解，邊攪拌邊升溫至170．190℃，恒溫?cái)嚢柚馏w系成均勻黏稠液時(shí)，停止攪拌，趁熱出料，手工涂布制樣，以備檢測(cè)。

結(jié)果與討論

增黏樹脂的影響

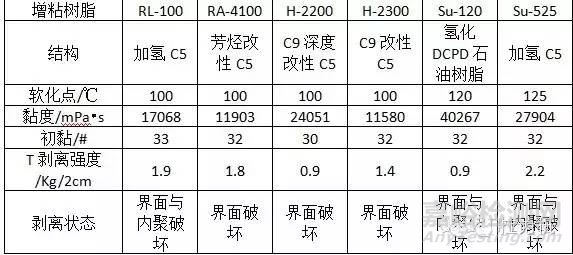

下表所有實(shí)驗(yàn)主體配方相同，只是增黏樹脂不同。從表1看出：相同結(jié)構(gòu)增黏樹脂(RL一100與Su一525)，軟化點(diǎn)越高，制得的熱熔壓敏膠黏度高、剝離強(qiáng)度高。主要是由于增黏樹脂軟化點(diǎn)高，其對(duì)應(yīng)相對(duì)分子質(zhì)量高，制得的熱熔壓敏膠黏度就高，進(jìn)而剝離強(qiáng)度高；芳烴改性C5石油樹脂(RA一4100、H一2200、H一2300)與加氫C5石油樹脂(RL一100)雖然軟化點(diǎn)相同，但是由于結(jié)構(gòu)不同，制得的熱熔壓敏膠黏度、初黏、剝離強(qiáng)度、界面破壞方式不同。這主要是由于體系中引進(jìn)了芳烴C9，其與SIS硬段相容性提高，進(jìn)而與其軟段相容性降低，故初黏降低，與界面的黏附力降低，內(nèi)聚降低，進(jìn)而表現(xiàn)出剝離強(qiáng)度降低，界面破壞。su一120，加氫DCPD石油樹脂，相對(duì)分子質(zhì)量710，環(huán)戊二烯石油樹脂，分子結(jié)構(gòu)復(fù)雜，空間內(nèi)阻大，所以制得的熱熔壓敏膠黏度高，浸潤(rùn)性差。

軟化油的影響

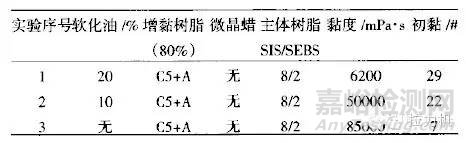

由下表，可以看出隨著軟化油添加量的增加，黏度降低，初黏增加。主要是由于軟化油是一類增塑劑，可以增加彈性體分子間距，加快與增黏樹脂的相容性，充分提高增黏樹脂的效果以及加速物料熔融。

從下表看出主體樹脂結(jié)構(gòu)及配比對(duì)熱熔壓敏膠的黏度和內(nèi)聚持黏有很大影響，對(duì)初黏影響不大。主體樹脂SIS含量增加，SEBS含量減少，黏度降低，初黏增強(qiáng)。由于二嵌段缺少硬段的一端，物理交聯(lián)點(diǎn)少，類似“網(wǎng)絡(luò)缺陷”。二嵌段含量高，主體樹脂與增黏樹脂相容性好，進(jìn)而熱熔壓敏膠黏附性好，但持黏差。

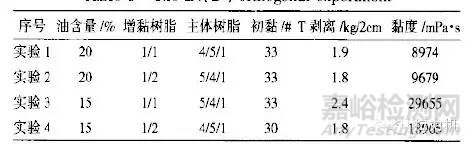

通過(guò)以上結(jié)果討論，得出影響熱熔壓敏膠的性能主要因素是主體樹脂配比、增黏樹脂及其配比、軟化油的含量等，為找出影響初黏、剝離強(qiáng)度、黏度的關(guān)鍵因素，特設(shè)計(jì)一個(gè)三因素，兩水平的正交試驗(yàn)L4(23)。

通過(guò)極差及指標(biāo)因素效應(yīng)圖可以得出：

(1)影響?zhàn)ざ鹊年P(guān)鍵因素是油含量，次要因素是主體樹脂，最末因素是增黏樹脂。效應(yīng)曲線圖得出：較低黏度實(shí)驗(yàn)為A1B2C1。

(2)影響T剝離的關(guān)鍵因素是增黏樹脂，次要因素是主體樹脂和油含量。效應(yīng)曲線圖得出：較高剝離強(qiáng)度實(shí)驗(yàn)為A2B1C2。

(3)影響初黏的關(guān)鍵因素是油含量和增黏樹脂，次要因素是主體樹脂。效應(yīng)曲線圖得出：較好初黏實(shí)驗(yàn)為A1B1C2。

結(jié)論

(1)通過(guò)單因素實(shí)驗(yàn)法得出：軟化油含量增加，黏度降低，初黏增加；主體樹脂結(jié)構(gòu)及配比對(duì)熱熔壓敏膠的內(nèi)聚持黏影響較大；增黏樹脂軟化點(diǎn)高低對(duì)熱熔壓敏膠的黏度及剝離有很大影響。

(2)通過(guò)正交試驗(yàn)法，得出：影響?zhàn)ざ鹊年P(guān)鍵因素是油含量，影響剝離強(qiáng)度的關(guān)鍵因素是增黏樹脂，影響初黏的關(guān)鍵因素是油含量和增黏樹脂。
