某直徑為120mm的42CrMo4油缸活塞桿，工作過程中在頂端緊固螺紋連接處斷裂失效。該活塞桿在工作過程中做往復運動，主要承受軸向作用力。為了確定活塞桿斷裂原因，對斷裂的活塞桿進行金相、硬度、成分等理化檢測試驗。

1.理化檢測

（1）斷口宏觀形貌分析

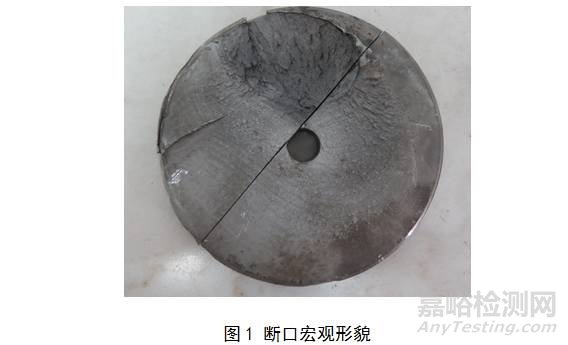

對活塞桿斷裂試樣進行宏觀檢查，宏觀斷口如圖1所示。圖1中可以清楚看到疲勞源區、疲勞快速擴展區、貝紋線和瞬斷區，斷口為典型彎扭疲勞斷口，疲勞條呈扭曲狀，最后斷裂區呈橢圓形，表面有應力集中。圖片上方橢圓斷口區域?yàn)樽詈笏矓鄥^(qū)，下方為疲勞源區，也就是裂紋萌生區，最早開裂。疲勞源區最初裂紋擴展緩慢，裂紋反復張開閉合導致斷口表面摩擦光滑，難以分辨斷口起始形貌?；钊麠U在轉動過程中承受彎曲和扭轉作用力，外表面應力較心部大，疲勞源區位于圓周方向，疲勞裂紋在軸轉動過程中擴展，瞬斷區會向旋轉的相反方向偏向一個角度。同時疲勞裂紋沿外圓表面的擴展速率大于疲勞裂紋向內部的擴展速率，所以弧線（斷口貝紋線）沿源點向擴展方向凹陷，形成凹形弧線。根據斷口判斷活塞桿在圖中方向應該為順時針旋轉或受力。

（2）金相檢測

分別取裂紋源區和瞬斷區試樣進行金相組織和非金屬夾雜物檢測。圖2為裂紋源區組織：索氏體+少量鐵素體，組織粗大。圖3為瞬斷區組織：索氏體+鐵素體。非金屬夾雜物兩個試樣均較少，控制較好，評級結果裂紋源和瞬斷區均為：A1.0級，D1.0級，少量氮化物夾雜。夾雜物形貌如圖4所示。

（3）掃描電鏡斷口分析

分別取裂紋源和瞬斷區斷口進行電鏡掃描。裂紋源區斷口如圖5、圖6所示，疲勞裂紋源區呈多臺階特征，為典型的疲勞臺階。圖7為瞬斷區斷口，為典型河流解理斷口，沒有發現明顯夾雜物。

（4）硬度檢測

在裂紋源及瞬斷區靠近試樣邊緣附近取樣進行HRC洛氏硬度測試。測試結果見表1，其中裂紋源處硬度平均值27.5HRC，瞬斷區靠近邊緣硬度平均值為23.1HRC，裂紋源處硬度較瞬斷區靠近試樣邊緣處硬度高4.4HRC。

          表1 硬度測試結果                  HRC

（5）化學成分檢測

分別在裂紋源和瞬斷區附近取樣進行成分分析。檢測結果見表2。從檢測結果看，裂紋源處C元素較瞬斷區高0.035%，同時也超出標準要求上限0.015%。Mn、Cr、Mo等合金元素裂紋源處較瞬斷區高，但總體波動不大，都在標準要求范圍內。P、S等有害元素控制較好。

表2 主要化學成分（質量分?jǐn)?shù)）檢測結果                （%）

2.結果分析與討論

該活塞桿在工作過程中做往復運動，主要承受軸向作用力。但失效斷口特征為典型的彎扭疲勞斷口，說明活塞桿斷裂疲勞源是由旋轉作用力引起的。導致往復運動的活塞桿受到旋轉作用力的唯一原因是活塞桿裝配不當，裝配不當可能是活塞桿和缸體不在同一軸線上，也可能是螺紋松動，都會使活塞桿額外承受一定的交變彎扭應力，當達到一定程度時就會導致活塞桿疲勞斷裂。

對裂紋源處金相、硬度、化學成分檢測的檢測結果均與基體結果有所不同，說明活塞桿材質本身存在不均勻。裂紋源處碳元素較基體高0.035%，同時也高出標準要求上限0.015%，碳元素高可降低材料奧氏體化溫度，淬火熱處理時在相同的加熱溫度和保溫條件下，奧氏體晶粒容易長大，最終導致淬火冷卻過程中形成較為粗大的馬氏體，粗大組織進一步遺傳至回火組織。組織粗大，硬度高，脆性大，容易應力集中，最終形成疲勞源，導致疲勞斷裂。材質不均勻是斷裂失效的次要原因。

3.結語

該活塞桿斷裂為典型的彎扭疲勞斷裂，其中活塞桿裝配不當導致在正常工作往復運動過程中受到彎扭作用力是材料斷裂失效的主要原因。

活塞桿材質不均勻，尤其是裂紋源處碳元素含量超出標準要求上限，導致材料組織不均勻，裂紋源處組織粗大、硬度大、塑性差，是材料斷裂失效的次要原因。
