中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

背景：

熔點(diǎn)是固體將其物態(tài)由固態(tài)轉(zhuǎn)變（熔化）為液態(tài)的溫度，一般可用Tm表示。進(jìn)行相反動(dòng)作（即由液態(tài)轉(zhuǎn)為固態(tài)）的溫度，稱之為凝固點(diǎn)。與沸點(diǎn)不同的是，熔點(diǎn)受壓力的影響很小。而大多數(shù)情況下一個(gè)物體的熔點(diǎn)就等于凝固點(diǎn)。

晶體開始融化時(shí)的溫度叫做熔點(diǎn)。物質(zhì)有晶體和非晶體,晶體有熔點(diǎn),而非晶體則沒有熔點(diǎn)。晶體又因類型不同而熔點(diǎn)也不同。一般來說晶體熔點(diǎn)從高到低為,原子晶體>離子晶體>金屬晶體>分子晶體。

在有機(jī)化學(xué)領(lǐng)域中，對(duì)于純粹的有機(jī)化合物，一般都有固定熔點(diǎn)。即在一定壓力下，固-液兩相之間的變化都是非常敏銳的，初熔至全熔的溫度不超過0.5~1℃（熔點(diǎn)范圍或稱熔距、熔程）。但如混有雜質(zhì)則其熔點(diǎn)下降，且熔距也較長。因此熔點(diǎn)測(cè)定是辨認(rèn)物質(zhì)本性的基本手段，也是純度測(cè)定的重要方法之一。

DSC差示掃描量熱法是目前世界上最先進(jìn)的聚合物熔點(diǎn)測(cè)試方法之一，在程序控制溫度下，測(cè)量輸入到試樣和參比物的功率差（如以熱的形式）與溫度的關(guān)系。差示掃描量熱儀記錄到的曲線稱DSC曲線，它以樣品吸熱或放熱的速率，即熱流率dH/dt（單位毫焦/秒）為縱坐標(biāo)，以溫度T或時(shí)間t為橫坐標(biāo)，可以測(cè)定多種熱力學(xué)和動(dòng)力學(xué)參數(shù)。本文以下介紹的正是通過DSC差示掃描量熱儀（耐馳DSC214）測(cè)試聚對(duì)苯二甲烯丁二醇酯（PBT）的熔點(diǎn)。

1. 案例背景

接收到客戶PA66測(cè)試樣品，要求根據(jù) MS211-46 尼龍66（未增強(qiáng)）測(cè)試標(biāo)準(zhǔn)完成測(cè)試。

2. 測(cè)試方法簡述

A．樣品外觀照片：

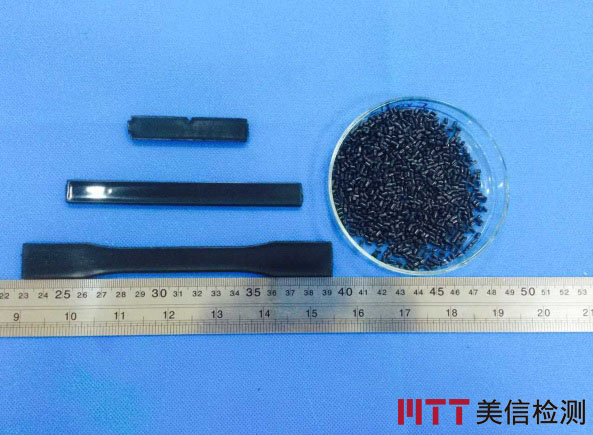

圖1. 樣品測(cè)試前外觀圖片

B．測(cè)試標(biāo)準(zhǔn)： MS211-46 尼龍66（未增強(qiáng)）

測(cè)試程序：

1) 試樣的制備：稱取PA66顆粒樣品約10mg.

2) 儀器的準(zhǔn)備：確定實(shí)驗(yàn)用的氣體（推薦使用惰性氣體，如高純氮?dú)猓?，調(diào)節(jié)低壓輸出壓力為0.05－0.06Mpa(不能大于0.1Mpa)； 在電腦上打開DSC200F3對(duì)應(yīng)的測(cè)量軟件，待自檢通過后，在儀器測(cè)量單元上手動(dòng)測(cè)試氣路的通暢，并調(diào)節(jié)好相應(yīng)的流量（Purge1/Purge2約50ml/min，Protected 100ml/min）；確定樣品在高、低溫下無強(qiáng)氧化性、還原性，選擇適用的坩堝，將樣品稱重后平整放入（以不超過1/3容積約10mg為好，蓋子上要先扎個(gè)小眼，然后再用壓機(jī)密封）；打開測(cè)量單元爐蓋，在左邊傳感器上放入空的參比坩堝，右邊放上裝好樣的樣品坩堝（坩堝類型要一致）；

3) 試樣的安裝與測(cè)定：試樣經(jīng)過上述步驟的處理后，即可放入儀器中進(jìn)行測(cè)試。通過計(jì)算機(jī)控制系統(tǒng)，設(shè)定待測(cè)試樣的試驗(yàn)條件，包括升溫時(shí)間，試驗(yàn)溫度和試驗(yàn)氣氛等。

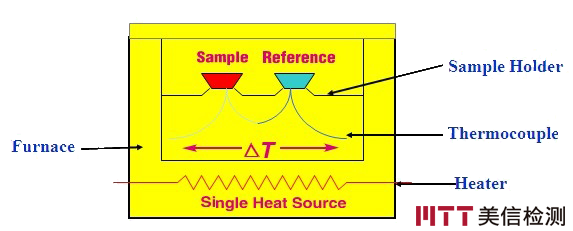

圖2.試驗(yàn)裝置原理圖

試驗(yàn)記錄：

1) 測(cè)試樣品質(zhì)量;

2) 設(shè)置溫度范圍;

3) 設(shè)置升溫速率;

測(cè)試結(jié)果：

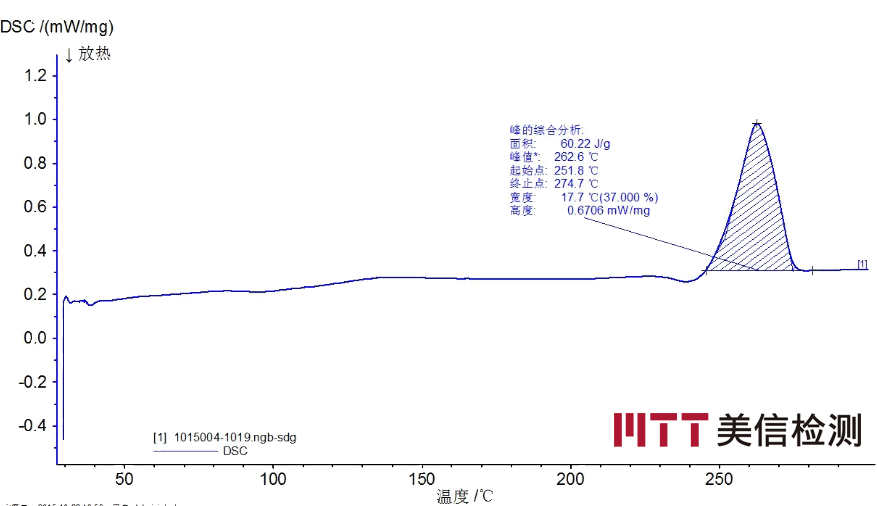

圖3.樣品測(cè)試曲線圖

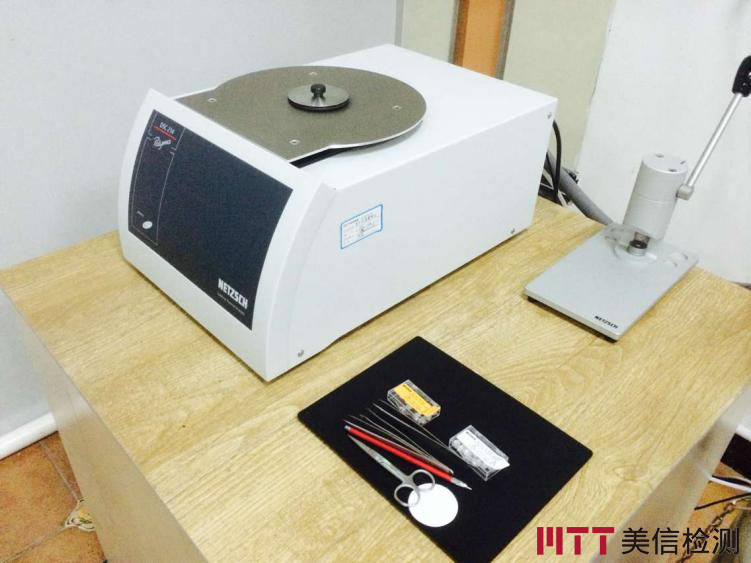

圖4.測(cè)試圖片

D. 測(cè)試結(jié)果記錄

該P(yáng)A66樣品的熔點(diǎn)為262.6℃。

3. 結(jié)論

由以上測(cè)試分析結(jié)果可知，該P(yáng)A66樣品的熔點(diǎn)為262.6℃。

4. 參考標(biāo)準(zhǔn)

MS211-46 尼龍66（未增強(qiáng)）。

本文來源：http://www.mttlab.com/2015/1120/217.html
