應用強化試驗的必要性

技術的發展使機載電子產品的功能越來越全面，隨之而來的是其要求的提高：大量新技術的應用導致產品更為復雜和集成度更高；高機動能力導致產品所處的環境條件更加惡劣；多任務平臺能力導致產品經受環境特征具有多樣性；高可靠要求，導致產品組成單元的基本可靠性要求非常高。

隨著機載電子產品的可靠性水平越來越高、研制和生產周期越來越短，完全按傳統的環境模擬試驗對軍用電子設備進行可靠性驗收試驗，對可靠性指標要求較高的新研或改型設備，無論是試驗時間還是試驗費用等都難以保證。

應用傳統的可靠性試驗方法，將會面臨試驗效率低、暴露問題試驗時間長和不徹底的題，最終導致設計周期長，影響研制進度和增加了研制費用。

研究一套操作性好、快速有效的，特別是滿足機載電子產品可靠性發展需求的可靠性試驗方法,已成為我國軍工電子產品設計定型工作的急需。

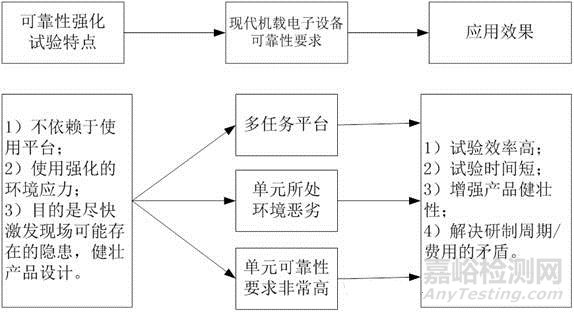

可靠性強化試驗是目前國際上最流行的可靠性試驗技術之一，是一種全新概念的可靠性試驗技術。采取強化環境條件，激發效率高，能快速激發出產品的潛在缺陷，消除隱患，加固薄弱環節，提高產品的使用質量和可靠性，加快產品研制和交付的周期；

不考慮產品應用的平臺環境，目的是盡快激發現場可能存在的隱患和尋找極限應力，健壯產品設計；是解決高可靠產品的試驗與經費進度之間的矛盾的有效方法。

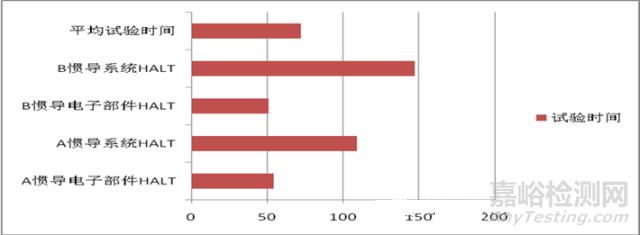

案例1：從A、B慣導電子部件與系統可靠性強化試驗的試驗時間來看，四次可靠性強化試驗的時間分別為54小時、109.4小時、51小時和147.3小時，平均時間僅為90.4小時。若不考慮慣導系統可靠性強化試驗中由于慣導系統測試時間長的情況，電子產品的可靠性強化試驗時間一般在60小時左右，耗時極短，具有推廣應用的價值。

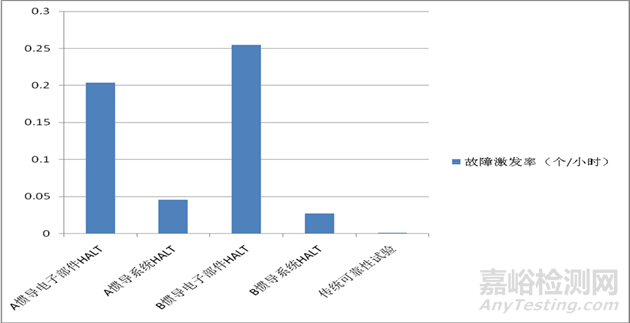

案例2：從A、B慣導電子部件與系統可靠性強化試驗的實施過程與結果來看，可靠性強化試驗激發故障率達到0.091個/小時，而近5年來電子五所承擔的近92項空軍裝備可靠性試驗總試驗時間為63467.26臺時、出現故障數61個，激發故障率僅為0.00096個/小時，可靠性強化試驗是傳統可靠性試驗的近100倍。

因此，根據我國軍工科研特點，研究了一套符合我國國情的可靠性強化試驗應用方法，制訂相應的可靠性強化試驗技術規范，為我國軍工電子產品的可靠性提高提供新的、可操作的試驗手段；并能指導研制廠所應用可靠性強化試驗，提高產品的使用質量和可靠性，加快產品研制和交付的周期。





強化試驗的國內外現狀



1、國外發展情況

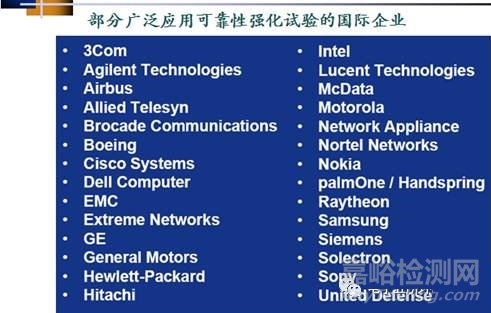

九十年代末，可靠性強化試驗技術相繼在通訊、電子、電腦、能源、汽車等工業部門的零件上推廣應用。如福特汽車、通用、惠普公司等。在軍工、航空、航天方面的應用要晚一些，其中最著名的就是波音公司在波音777飛機電子設備上的應用獲得成功軍事上，美國國防部在“美國空軍2025”中提出，可靠性試驗要提高試驗的效率，減少無用的試驗時間。其中，縮短暴露故障的時間是其主要的目標



2、國內發展情況

   可靠性強20世紀90年代中后期，國內可靠性工程界才開始關注國外可靠性強化試驗技術的研究和應用動態，并發表了關于可靠性強化試驗技術的綜述性和介紹性文章，但對可靠性強化試驗技術并沒有開展實質性的研究；

化試驗對于許多機電產品制造公司還是一個陌生的概念，其應用更幾乎是空白。

直到2000年后，國內少數單位先后引進能滿足可靠性強化試驗需要的高加速綜合環境試驗系統后，我國關于可靠性強化試驗技術的研究才真正起步，并逐漸進入工程應用。

   由于國際貿易需求，國內企業已越來越強烈地感受到，如果再用傳統的方法控制生產，產品帶著設計、工藝缺陷投入使用，帶來的后果就是產品可靠性水平低，保障維修費用大。為此，珠三角某些大型民用通訊、電子整機企業在激烈的競爭下，也開始采用可靠性強化試驗這一技術提高產品可靠性來增強競爭力。僅是參考或直接引用國外企業制定的要求進行試驗，尚未形成自己的規范或要求。

軍工企業只有少數單位進行可靠性強化技術探索，也沒有形成相應規范，導致了可靠性強化試驗技術在我國軍工企業應用并不廣泛。



強化實驗的特點和步驟

  采用對受試產品系統地施加步進應力的方法,讓受試產品承受逐步增加的環境應力(振動、溫度等) 、附加應力(電源周期通斷、電壓拉偏和頻率拉偏等) 和工作應力來快速激發產品的設計缺陷,暴露設計薄弱環節,確定產品的工作極限和破壞極限,從而在短期內為產品改進設計提供信息。在應力步進施加過程中各量級應力可以大大超出技術規范極限。

  可靠性強化試驗的顯著效果得益于應力的強化,傳統的試驗設備不能滿足這種要求,只有在高效率的試驗設備面世以后，可靠性強化試驗技術才得以迅速發展。



可靠性強化試驗系統特征：

  液氮快速制冷溫箱

  氣動式三軸六自由度振動臺

  多應力綜合試驗系統

液氮快速制冷溫箱

   采用液氮制冷,其極限溫度范圍可達- 100～ + 200 ℃, 溫變率可高達40～60 ℃/ min。因而, 試驗過程一般只需要較少的幾個循環便可激發出產品的缺陷

多應力綜合試驗系統

      系統綜合了最關鍵的環境應力:高強度三軸六自由度隨機振動、高溫變率大溫度范圍的溫度循環。實踐表明在綜合應力作用下缺陷的激發比單應力快的多。



可靠性強化試驗前準備工作：

確定試驗時產品狀態；

環境響應調查。

確定試驗時產品狀態

低溫步進、高溫步進、溫度快速循環盡量能使用鏤空機箱

快速響應溫度變化，考核更高效

消除產品內部熱點，考核更充分



振動步進、綜合應力使用真實機箱，盡量將不承力的頂蓋去掉



溫度步進應力試驗注意事項

1. 溫度步進應力可從受試產品的設計規范值開始，如從-55℃開始低溫步進，從70℃開始高溫步進）；

2. 每步階的增加值一般不小于10℃；

3. 每步階停留時間最小為10分鐘，以便使受試產品上的溫度傳感器溫度與周圍溫度達到平衡狀態；

4. 在某一步階若產品出現功能或性能參數不正常，應降低溫度應力，觀察產品功能或性能參數能否恢復正常，以確認是否達到產品工作極限值，例如將溫度降（升）回常溫或常溫與上下溫度工作極限之間的任何步階；

5. 一旦當工作極限值被決定之后，就繼續增加或降低10℃的應力值以找尋破壞極限值，無論如何當受試產品不能完全達到某功能時，就必須減低所施加的溫度應力，觀察其功能是否完全；

6. 當發現工作極限值或破壞極限值時，應盡力找尋該極限值的根本原因，若有可能則可在受試產品上施加更為嚴厲的環境應力，希望發現更高的極限值，同時收集更多的受試產品的試驗數據資料；

7. 溫度步階的停留時間應視受試產品的結構體積大小而定，使溫度在受試產品上達到設定點。



快速溫度循環試驗注意事項

1. 至少要執行五個溫度循環周期，而溫度的變化率也要盡可能的維持最大；

2. 溫度變化的范圍應設在低溫工作極限與高溫工作極限的5℃的范圍內為最大的限制；

3. 階段停留時間最少為5分鐘，才可能使受試產品的溫度達到在溫度傳感器上所設定的溫度值。



1. 振動步進試驗的應力應始于5Grms并且逐步增加5Grms直到此階段完成；

2. 每一階段所維持的時間最少為10分鐘，并同時在每階段的停留時間進行功能或性能測試；

3. 持續執行振動步進應力試驗直到受試產品的工作極限被確定或試驗設備的最大極限值已被達到；

4. 一旦當工作極限值被確定后，應繼續執行每次增加5Grms的步驟直到找到破壞極限值或到達試驗設備的最大限制才停止試驗，無論如何，因?yàn)槭茉嚠a(chǎn)品本身此時已無法發揮其完整的功能，故有必要減少振動的應力值（回復到0Grms或操作界限值內）使能觀察其功能是否正常，當受試產品的Grms值到達破壞極限值時，其功能將不再恢復正常。



1. 綜合環境試驗最少需要5個循環來試驗，除非破壞界限值在五個循環前就已被發現；

2. 綜合環境試驗的溫度部份應參照已執行過的快速溫度變換試驗階段確定的溫度值，每一階段的應力停留的時間應至少為10分鐘；

3. 綜合環境試驗的振動值應將由振動試驗所得的最大振動值除以5加以試驗，而每1個循環增加相同的振動值；

4. 在每個臺階的停留時間中都必須執行功能測試，而停留時間的延長可視功能測試而定。



缺陷處理原則

§ 產品規范規定的應力水平之內發現的產品缺陷和短板必須改進

§ 產品規范規定的應力水平之外發現的產品缺陷和短板，原則上也必須改進，但受原材料、元器件等水平的限制而不能進行改進的，需給出論證報告

§ 所有的失效，必須查明原因，搞清失效機理，若為元器件失效，必須進行失效分析

§ 受技術發展水平、認識水平限制，短期內不能改進的缺陷和短板，所內需專題立項，進行長期技術攻關



§ 所有的改進，采取措施后必須進行試驗驗證

§ 驗證有效的改進措施由產品設計師系統在現有產品和后續新研產品中進行落實和推廣

強化試驗注意事項：

1）強化試驗的層次性要求

電子產品的強化試驗可以在元器件級、印制電路板級、單元級和設備級進行,在強化試驗過程中只有按照這種由低到高的層次關系進行試驗,才能充分暴露產品中的缺陷,更準確的分析產生這些缺陷的根本原因,確定下一層次試驗的試驗方案,得到最佳的試驗效果,從而使產品的可靠性從根本上得到保障。

• 2）試驗夾具

• 在強化試驗中使用的夾具不是模仿產品實際使用中安裝方式來設計的。而是要最大限度地將能量傳輸?shù)疆a(chǎn)品上以加速故障的析出。這就是說，簡單、便宜的夾具只要能盡可能緊地將受試產品固定在振動臺上就行了。下圖就是典型的強化試驗用的夾具，要保證有最大的氣流流經受試樣品，產品不是直接放在臺面上而是置于一個鋁制的U型槽內，然后再用幾個U型橫條夾住樣品，用全螺紋的螺桿和螺釘固定再臺面上。



3）強化試驗結果處理

       強化試驗完成后,要建立保存強化試驗所得到的各種有用信息的數據庫，這些信息包括:

• 強化試驗中所施加的應力類型、應力量級、步進增量以及在試驗中這些參數的優化過程；

• 試驗過程中的故障監測方式(目測、實時監測、診斷等) ；

• 試驗所得到的產品工作極限、破壞極限、失效類型；

• 試驗后對產品缺陷所采取的改進措施以及通過強化試驗產品可靠性增長過程的總結等。

• 4）強化試驗數據積累

• 根據數據庫中所記錄的強化試驗過程中,在各種環境應力和工作應力作用下出現的失效類型和改進措施,可以分析產品改進或其他條件變化對產品可靠性帶來的影響,這些變化包括:工程設計的改進、器件特性參數的變化、使用標稱參數不完全相同的新供應商的器件,或者不足的工作裕量、生產過程的失控、使用了一批與生產日期和批次相關的不好的器件等常見因素。這樣可以借鑒這些信息用來分析和改進與該產品類型相同的其他產品。

• 數據庫中記錄的產品工作極限和破壞極限,一方面可以為以后本產品或同類產品的強化提供參考,以選擇到合適的振動和溫度應力量級,并可以指導換代產品的強化試驗;另一方面,還可以通過比較各間段產品的這些基本信息,來判定產品質量的改進和退化。



強化試驗的典型案例

根據以往的經驗，電子部件的環境適應性及可靠性要明顯高于慣性平臺的環境適應性及可靠性，為了充分暴露電子部件的缺陷，強化試驗分兩步進行研究：

◆電子部件的試驗

◆系統試驗



可靠性強化試驗激發的故障絕大部分都是可以改進的

可靠性強化試驗中，A慣導共計故障13個，10個已制定改進措施并驗證有效，另外3個故障中2個為器件選型問題，該類高精度器件已經到了工作極限，難以選到更寬溫度范圍的同類器件，目前不做設計更改；另外1個故障糾正措施的制定還需進一步攻關，針對其已制定攻關行動計劃。B慣導共計故障17個，16個已制定改進措施并驗證有效，另外1個故障已定位但糾正措施未制定，還需進一步攻關，針對其已制定攻關行動計劃。從以上情況可以看出30個故障中僅2個故障需要進一步公關，剩余28個故障全部進行了糾正措施或者處理，所以可靠性強化試驗激發的故障絕大部分都是可以改進的。
