中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

導(dǎo)電性能是導(dǎo)電長(zhǎng)絲的一個(gè)重要特性指標(biāo)，用于表征導(dǎo)電長(zhǎng)絲的電學(xué)性能。FZ/T 54042—2011《導(dǎo)電滌綸牽伸絲》中附錄A規(guī)定了導(dǎo)電滌綸牽伸絲試驗(yàn)方法，但該方法只適用滌綸，且僅測(cè)試試樣單位電阻，沒(méi)有體積比電阻。

為了滿足導(dǎo)電長(zhǎng)絲行業(yè)的測(cè)試需求，需要制定適用范圍更廣、代表性更強(qiáng)的行業(yè)標(biāo)準(zhǔn)，行業(yè)標(biāo)準(zhǔn)FZ/T 50035—2016《合成纖維 長(zhǎng)絲電阻試驗(yàn)方法》在此背景下提出并制定。

針對(duì)長(zhǎng)絲導(dǎo)電性能考核指標(biāo)，在FZ/T 54042—2011《導(dǎo)電滌綸牽伸絲》中附錄A中僅考核試樣單位電阻（單位長(zhǎng)度電阻值），對(duì)于不同線密度的長(zhǎng)絲而言，其導(dǎo)電性能不能有效區(qū)分；通過(guò)相關(guān)國(guó)內(nèi)、國(guó)際標(biāo)準(zhǔn)檢索，標(biāo)準(zhǔn)起草小組參照ISO3931：2013（E）《碳纖維 體積比電阻測(cè)試方法》，在方法標(biāo)準(zhǔn)中增加體積比電阻測(cè)試指標(biāo)， 該指標(biāo)能評(píng)價(jià)不同線密度長(zhǎng)絲導(dǎo)電性能。

單位電阻按（1）式計(jì)算：

式中：RL —試樣單位電阻， 單位為歐姆每厘米（Ω/cm）；

R—試樣電阻測(cè)試值，單位為歐姆（Ω）；

L —電極之間距離，單位為厘米（cm）。

 體積比電阻按（2）式計(jì)算：

式中：ρV —體積比電阻，單位為歐姆厘米（Ω• cm）；

ρ—試樣線密度，單位為分特（dtex），以試樣名義線密度為準(zhǔn)，反之按GB/T 14343測(cè)定；ρ—試樣密度，單位為克每立方厘米（g/cm3）。

 試驗(yàn)數(shù)據(jù)顯示單位電阻與試樣線密度密切相關(guān)，導(dǎo)電長(zhǎng)絲試樣單位電阻隨線密度增加（長(zhǎng)絲的根數(shù)增加）成比例地減少；同理，長(zhǎng)絲試樣體積比電阻（Ω•cm）測(cè)試值的波動(dòng)區(qū)間與測(cè)試方法精度相關(guān)，基本處于同一測(cè)試水平，因而體積比電阻僅與試樣材質(zhì)、導(dǎo)電工藝相關(guān)，而與線密度無(wú)關(guān)，更能表征某種導(dǎo)電長(zhǎng)絲電學(xué)性能。

考慮到紡織品靜電性能測(cè)試均在低濕環(huán)境條件（溫度20℃±2℃，濕度35%±5%）下進(jìn)行，主要的測(cè)試方法包括：1）GB/T 12703.1 靜電壓半衰期；2）GB/T 12703.2電荷面密度；3）GB/T 12703.3 電荷量 ；4）GB/T 12703.4電阻率；5）GB 12014 防靜電服附錄A點(diǎn)對(duì)點(diǎn)電阻。

為了與后道紡織品試驗(yàn)條件保持一致，長(zhǎng)絲導(dǎo)電性能測(cè)試標(biāo)準(zhǔn)同樣規(guī)定采用低濕環(huán)境（20℃±2℃，35%±5%），考慮到無(wú)低濕環(huán)境條件的實(shí)驗(yàn)室情況，允許在非規(guī)定條件下試驗(yàn)，但要在試驗(yàn)結(jié)果中注明。

考慮到調(diào)濕和試驗(yàn)環(huán)境（20℃±2℃，35%±5%），紡織品相關(guān)靜電性能測(cè)試方法中，針對(duì)試樣均有一個(gè)預(yù)烘的過(guò)程，目的使試樣達(dá)到干燥狀態(tài)，隨后在20℃±2℃、35%±5%條件下調(diào)濕平衡。

在測(cè)試長(zhǎng)絲導(dǎo)電性能的過(guò)程中，也采取了預(yù)烘的步驟，規(guī)定調(diào)濕時(shí)間：導(dǎo)電滌綸長(zhǎng)絲2 h，導(dǎo)電錦綸長(zhǎng)絲4h。

通過(guò)對(duì)5種導(dǎo)電錦綸絲各10個(gè)卷裝的測(cè)試發(fā)現(xiàn)，在95%置信度時(shí)，如果每個(gè)卷裝取一根試樣，半寬值/平均值最大為24.4%；每個(gè)卷裝取三根試樣，半寬值/平均值最大為11.2%，可信程度大大提高。

因此在標(biāo)準(zhǔn)中規(guī)定批量樣品時(shí)，取10卷裝，每個(gè)卷裝制三根試樣。

導(dǎo)電長(zhǎng)絲不是真正的導(dǎo)體，不同電壓下電阻是不同的，所以標(biāo)準(zhǔn)中應(yīng)規(guī)定一種測(cè)試電壓。標(biāo)準(zhǔn)起草小組分別在100V、500V條件下測(cè)試試樣發(fā)現(xiàn)，測(cè)試電壓大，單位電阻小，但差異很小。

因此在標(biāo)準(zhǔn)中規(guī)定測(cè)試電壓100V，但也允許其他測(cè)試電壓，但要在試驗(yàn)結(jié)果中注明。

測(cè)試張力選擇

標(biāo)準(zhǔn)起草小組按照GB/T 6505《化學(xué)纖維 長(zhǎng)絲熱收縮率試驗(yàn)方法》、GB/T 14344《化學(xué)纖維 長(zhǎng)絲線密度試驗(yàn)方法》和GB/T 14344《化學(xué)纖維 長(zhǎng)絲拉伸性能試驗(yàn)方法》等長(zhǎng)絲標(biāo)準(zhǔn)中對(duì)張力的要求，規(guī)定測(cè)試時(shí)試樣的張力為牽伸絲：（0.05±0.005）cN/ dtex；低彈絲：（0.20±0.02）cN/dtex。

考慮到產(chǎn)品標(biāo)準(zhǔn)中對(duì)導(dǎo)電指標(biāo)的級(jí)差較大，優(yōu)、一等品要差10倍以上，而一般測(cè)試數(shù)據(jù)的離散性小于20%；滌綸導(dǎo)電牽伸絲一直是將試樣拉直就測(cè)試，并沒(méi)有規(guī)定要加多少?gòu)埩Γf(shuō)明張力對(duì)數(shù)據(jù)的影響不大。

這次標(biāo)準(zhǔn)制定雖作了規(guī)范，但也允許在非仲裁試驗(yàn)時(shí)，可以不加規(guī)定的張力，只需將試樣拉直就行。另外，由于其他類型的長(zhǎng)絲可參照使用，所以也規(guī)定了其他長(zhǎng)絲張力求取方法，作為標(biāo)準(zhǔn)的附錄，這與GB/T 6505、GB/T 14343和GB/T 14344中的預(yù)加張力求取方法相同。

導(dǎo)電長(zhǎng)絲是在長(zhǎng)絲基體中加入導(dǎo)電材料，有的是加在長(zhǎng)絲表面的或均勻地加在長(zhǎng)絲基體中，表面導(dǎo)電的；有的是加在長(zhǎng)絲軸芯的，表面不導(dǎo)電。

所以標(biāo)準(zhǔn)中規(guī)定要有導(dǎo)電液，以保證使試樣中導(dǎo)電體與高阻計(jì)的測(cè)試電極接觸良好，并根據(jù)表面導(dǎo)電和不導(dǎo)電的長(zhǎng)絲，規(guī)定了不同的涂導(dǎo)電液的方式和數(shù)量，導(dǎo)電液按GB/T 12703.4《紡織品 靜電 性能的評(píng)定 第4部分：電阻率》9.8中的規(guī)定制成。

標(biāo)準(zhǔn)起草小組在確定標(biāo)準(zhǔn)各項(xiàng)技術(shù)細(xì)節(jié)后，對(duì)5種導(dǎo)電長(zhǎng)絲進(jìn)行了重復(fù)性測(cè)試，考察數(shù)據(jù)波動(dòng)情況。

在完成上述試驗(yàn)認(rèn)證和確定試驗(yàn)方法后，江陰市纖維檢驗(yàn)所和上海市纖維檢驗(yàn)所專門選擇了三種規(guī)格的樣品進(jìn)行了比對(duì)試驗(yàn)。按t檢驗(yàn)方法小于95%置信度規(guī)定的t值，兩家實(shí)驗(yàn)室數(shù)據(jù)無(wú)差異。

與國(guó)際、國(guó)外同類標(biāo)準(zhǔn)的異同情況分析

標(biāo)準(zhǔn)起草小組根據(jù)查新資料，涉及到纖維、紗線電阻性能測(cè)試方法，國(guó)際上只有ISO 13931—2013《碳纖維 體積比電阻測(cè)定》、AATCC 84—2011 《紗線電阻試驗(yàn)方法》沒(méi)有涉及導(dǎo)電長(zhǎng)絲導(dǎo)電性能試驗(yàn)方法。

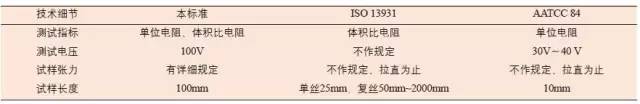

與ISO 13931 比較見(jiàn)下表：

可以看出本標(biāo)準(zhǔn)比ISO 13931、AATCC 84的測(cè)試指標(biāo)多，影響測(cè)試的因素都作了詳細(xì)的規(guī)定，如按 ISO 13931、AATCC 84測(cè)試滌綸、錦綸導(dǎo)電絲，其數(shù)值的 精度、離散性均不如本標(biāo)準(zhǔn)。
