談到手機防水，除了結構、材料至關重要，手機防水的檢測也很重要。日本做的是比較好的，因日本妹子都太喜歡在洗澡時玩手機，所以日本早在十幾年前就已經研究手機防水了。今天我們先來了解一下日本的防水規格，再來詳細了解一些手機防水的三種具有代表性的檢測方法。

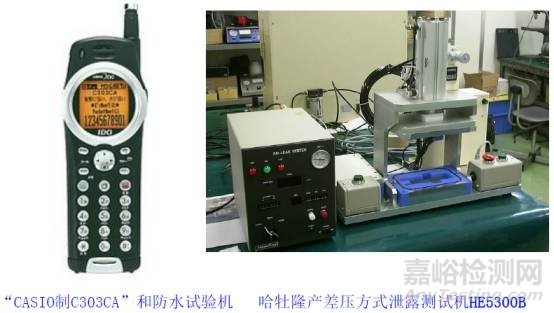

圖 日本最早的防水手機CASIO，C303CA于2000年發售



一、日本的防水規格

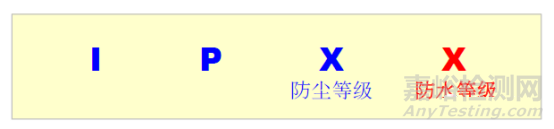

“防水”技術是日本的強項，根據日本工業標準JIS（Japanese Industrial Standards）的IP規格(保護規格），規定為以下標記格式。



一般情況下IP67（防塵?防水），如果只有防水的情況IPX7等標記方式（X是省略的意思）。

雖然IP規格是根據JIS規格而來的日本獨自的規格，但由于和IEC（國際電氣標準會議）60529:2001（內容基本一致），所以也成為了世界通用規格。

以下是IP保護等級（編號）表，自然根據等級不同，所規定的實驗條件也不同。



保護等級	要點	種類
0	無保護
1	對于垂直滴下的水源進行保護	防滴I形
2	對于15°以內傾斜及垂直滴下的水進行保護	防滴II形
3	對于灑水進行防水保護	防雨形
4	對于飛濺的水進行防水保護	防濺型
5	對于噴流水源進行保護	防噴流形
6	對于強力噴流進行保護	耐水性
7	浸入水中而沒有影響進行保護	防浸形
8	對于潛水狀態下的使用進行保護	潛水型
-	對于相對濕度在90%以上的濕氣狀態下進行保護	防濕形

上表中，1-6等級為生活防水，7-8為完全防水。生活防水和完全防水在一般表達上的規格是不同的。在日本，表示為生活防水和日常防水的手機大多為IPX4以上，而表示為防水的手機一般為完全防水，大多在IPX7以上。



二、手機防水的三種代表性檢測方法

檢測方法的特點

主要包括以下幾方面：

1）手機因為是組裝產品，所以全檢是基本條件；

2）不用水，利用氣壓加壓（或真空）檢測為一般性檢測方法；

3）利用氣壓來檢測時，找到氣壓與水的對應檢測條件是必要的；

4）利用氣壓檢測的時候，需要對聽筒和麥克部位進行膠帶封閉；

5）“完全防水”與“生活防水”的檢測方法基本相同；

6）“大泄漏”和“生活防水”的檢測方法會比較難的情況出現。



表：三種檢測方法內容及設備一覽

檢測方法	檢測內容
差壓方式	同時對良品和被測物加入相同的壓力，根據空氣泄露而產生的壓力差進行檢測。
壓力表方式	對被測物內部進行加壓（或減壓）利用測試壓力表進行內部壓力測試。泄露的情況下，測試壓力表壓力會發生變化從而實現檢測。
歪量方式	對被測物周圍外部進行加壓，根據被測物表面彎曲量的變化進行判斷從而實現檢測。



這三種方法在價格、成本等方面的對比如下表

檢測方式	價格	耗材成本	判斷準確性	操作難易度
差壓方式	高	高	優	復雜
壓力表方式	低	低	差	簡單
歪量方式	高	低	優	簡單



下面分別單獨介紹一下三種檢測方法

1. 差壓方式（被測物為密封狀態）

對良品和被測物計入同樣的壓力，根據空氣泄露而產生的壓力差而進行檢測。

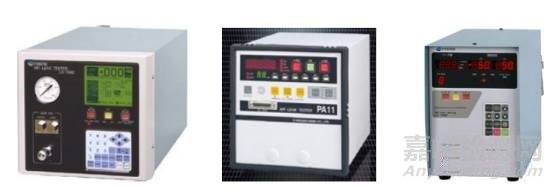

圖 差壓方式設備

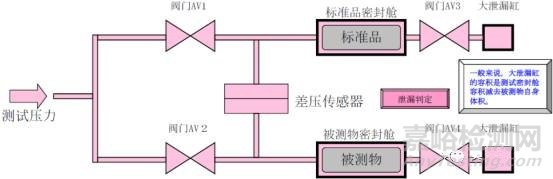

差壓防水測試儀的操作原理如下：

①將被測物和標準品分別放入密封艙，按上圖表示壓力回路進行加壓。

②加壓后，ＡＶ１和ＡＶ２同時關閉，對被測物進行微小泄漏的檢測。被測物有泄漏的情況下，被測物密封艙內的壓力會下降，從而產生壓力差。

③大泄漏的情況下，隨著加壓的同時被測物內部和外部會變?yōu)榈葔籂顟B(tài)，有可能檢測不到壓差。將AV3和AV4同時打開。

④如果被測物有泄漏的情況下，泄露的部分使被測物密封艙內的容積變大，標準品的密封艙內壓力降低，從而使得傳感器檢測出泄漏。



2. 壓力表方式（減壓（抽真空）方法）

對被測物內部進行加壓和減壓，利用壓力表進行內部壓力測試

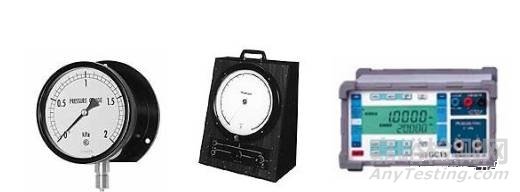

圖 壓力表方式設備

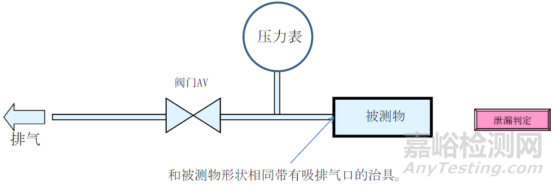

壓力表測試方式的基本操作如下：

①對電池后蓋等安裝排氣治具，按上圖空壓回路連接。

②利用真空抽壓泵進行抽壓。

③一定的減壓（負壓）后關閉閥門AV，開始測試。

④如果有泄露的情況，壓力表就會發生壓力變化，實現泄露判斷



3. 歪量測試方式

對被測物體周圍外部加壓，根據被測物表面彎曲量的變化進行判斷從而實現檢測。

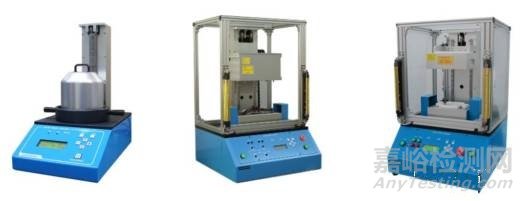

圖 歪量測試方式設備

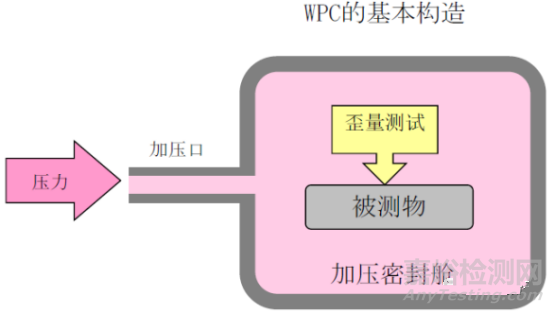

WPC基本構造

①準備一個密封的加壓艙，通過加壓口可以任意向密封艙內加入壓力。

②將被測物放入加壓密封艙內。

③向密封艙內加入任意壓力。

④被測物的表面隨著加壓產生變形量，計算這些變形量實現檢測。
