齒輪在各種機械傳動中是動力傳遞的主要零件，由于齒輪的熱處理工藝、機械加工工藝以及零件材料等諸多方面的原因，會導致產生各種缺陷，以至加速了齒輪的局部損壞甚至完全失效。SAE8620H鋼是一種含有鉻、鎳、鉬元素的齒輪用鋼，其化學成分與我國的20CrNiMo鋼大致相當。2017年我廠繼續加大市場轉型力度，在淘汰部分落伍刀具、穩固部分刀、量具市場并積極開發新型、高壽命刀、量具的同時，大力發展齒輪業務。而且齒輪業務目前已經開始由商用車齒輪業務向乘用車齒輪業務成功轉型。由于某客戶產能不足，為確保交貨期部分齒輪只好外委熱處理。本廠與另一廠家共同為該客戶供應空壓機齒輪和凸輪軸惰齒輪成品，這兩者互相嚙合。其中我廠負責供應凸輪軸惰齒輪，兩家企業的供應商按客戶企業標準要求來采購SAE8620H鋼為各自供應空壓機齒輪和凸輪軸惰齒輪毛坯（鍛造及預處理態）。兩種齒輪模數為2.54，熱處理技術要求為滲碳淬火，馬氏體（或殘留奧氏體）級別≤3級，碳化物級別≤3級。表面硬度57～62HRC，心部硬度25～45HRC，有效硬化層深0.41～1.00mm。



經過各道工序處理后的空壓機齒輪成品與我廠凸輪軸惰齒輪成品共同發往客戶處，在某型號發動機上裝機。但客戶在發動機盤車過程中發現兩臺曲軸不能盤動，拆卸檢查后發現空壓機齒輪內孔出現了開裂而凸輪軸惰齒輪正常。隨機抽查風險批次兩臺還沒有裝配的空壓機顯影檢測發現其中一臺空壓機齒輪有微裂紋，隨機抽查風險批次六臺發動機拆解后進行顯影檢測發現其中三臺空壓機齒輪有微裂紋，隨機抽查3臺新到貨批次的空壓機進行顯影檢測，發現其中有兩臺空壓機齒輪有微裂紋，客戶立即監察空壓機齒輪的裝配過程但并未發現有異常。



應客戶要求，客戶直接將盤車中發現的開裂空壓機齒輪失效件寄送至我廠復檢。我廠技術部門熱加工人員、冷加工人員聯合質量部理化檢查室對于發生早期失效的齒輪進行了材料成分、宏觀組織、顯微組織等各種分析，并委托技術中心進行了電鏡分析，以期找出齒輪早期失效的原因。



一、宏觀分析



肉眼目測裂紋起始于內孔表面，開始段呈現放射狀擴展，心部沿著鍛造金屬流線擴展，在端部斷口上可以觀察到有反光小刻面。圖1為齒輪外觀圖，圖2顯示出開裂位置（除圈線位置外已經全部開裂）。圖3為詳細的斷口宏觀形貌。



二、化學成分分析



使用瑞士產ARL 3460 OES型光譜直讀分析儀對齒輪材料的化學成分進行分析，檢測結果如表1所示。

表1 空壓機齒輪的化學成分（質量分?jǐn)?shù)） （%）

元素	C	Si	Mn	Cr	Mo	Ni
齒輪實測成分	0.21	0.32	0.87	0.58	0.22	0.63
SAE8620H	0.18～0.23	0.15～0.35	0.70～0.90	0.45～0.65	0.15～0.25	0.4～0.7

根據該表實測的數據得出：齒輪的化學成分符合企業標準《SAE8620H齒輪鋼供貨技術協議》中SAE8620H鋼的技術要求。



三、斷口分析

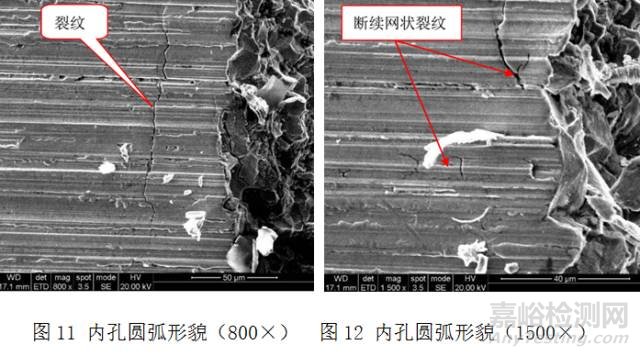

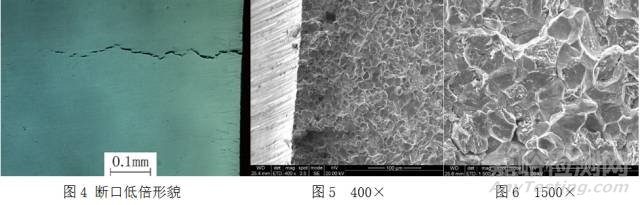

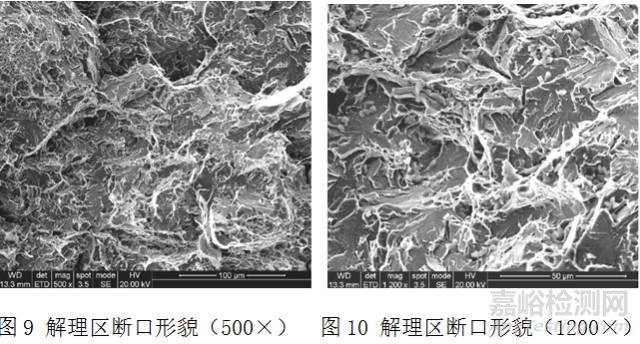

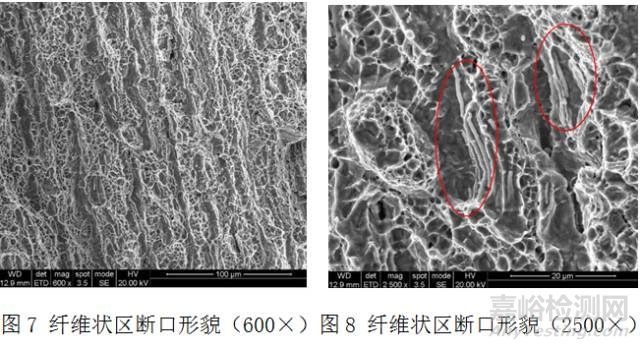

裂紋起始于內孔的內壁、深度約0.5mm（見圖4斷口低倍形貌），斷口未見明顯典型的疲勞特征，由斷口觀察推斷齒輪為一次性開裂。外委技術中心使用SU-70場發射掃描電鏡對于斷裂面進行常規超聲波清洗以后做SEM觀測形貌。裂紋源區域的斷口呈現為冰糖狀沿晶脆性斷裂，表層斷口顏色比較深，可觀測到輕微氧化現象，沒有發現原始裂紋、非金屬夾雜和折疊等原始缺陷，如圖5所示。樣品其他的位置的表層斷口表現為冰糖狀沿晶斷口和撕裂的混合斷裂，如圖6所示。纖維狀區域斷口是韌窩狀態的韌性斷裂，斷口呈現出帶狀，在帶狀的底部可觀察到條狀硫化物非金屬夾雜，如圖7、圖8所示。宏觀下觀測到的反光小刻面區域斷口為河流狀解理和韌窩的混合斷裂，如圖9、圖10所示。內孔圓弧面上面有泥溝狀態的磨削紋路，斷口附近有垂直于磨削方向，平行于斷面的微裂紋，局部還有斷斷續續的網絡狀微裂紋，如圖11、圖12所示。









四、金相分析



根據國家標準GB/T 13298—1991《金屬顯微組織檢驗方法》，將空壓機齒輪的齒部和開裂部位制樣磨拋好，用4%硝酸酒精腐蝕，并使用NEOPHOT32型金相顯微鏡對于齒部和開裂部位進行微觀組織檢測。檢測條件為31℃，濕度52%RH。在斷裂處取樣進行金相組織分析，非金屬夾雜物評級為：細系硫化物級別0.5級、細系氧化鋁類級別0.5級、細系硅酸鹽類級別0.5級、細系球狀氧化物類級別0.5級、單顆粒非金屬夾雜物局部級別1級。齒部表層內氧化層級別3級，齒輪齒部節圓表層金相組織為回火針狀馬氏體+殘余奧氏體+碳化物，碳化物級別2級，殘余奧氏體及馬氏體級別2級，如圖13、圖14所示。齒部心部金相組織為板條馬氏體1級，如圖15所示。內孔表層金相組織為回火針狀馬氏體+殘留奧氏體+碳化物，碳化物級別2級，殘留奧氏體及馬氏體級別2級，如圖16所示。內孔心部金相組織為板條馬氏體+貝氏體，級別為3級，如圖17所示。

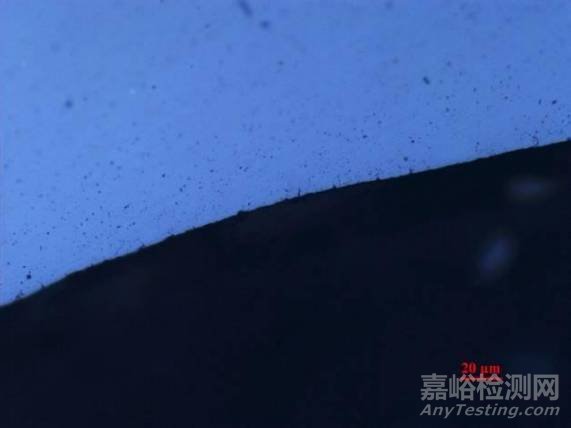

圖13 齒部表層內氧化層（500×）

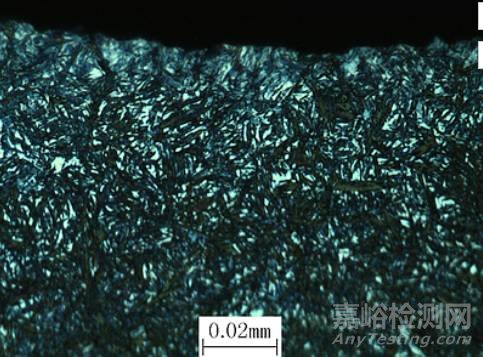

圖14 齒部表層金相組織（500×）

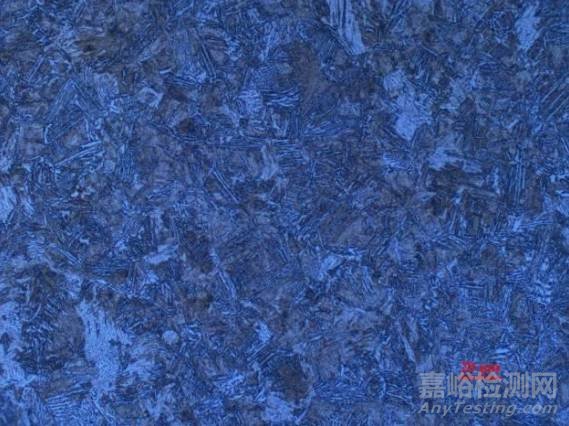

圖15 齒部心部金相組織（500×）

圖16 內圈表層金相組織（500×）

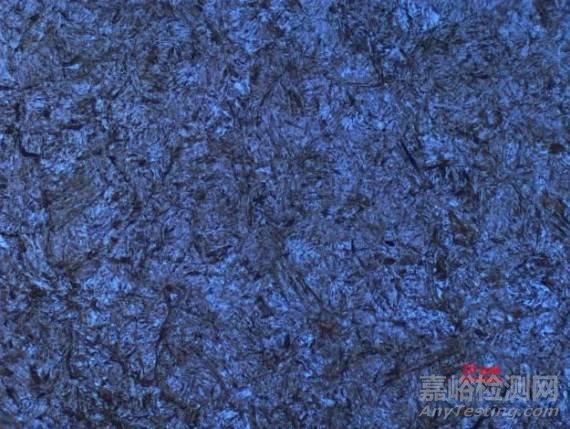

圖17 內圈心部金相組織（500×）



五、心部硬度、內孔部位及端面部位層深分析

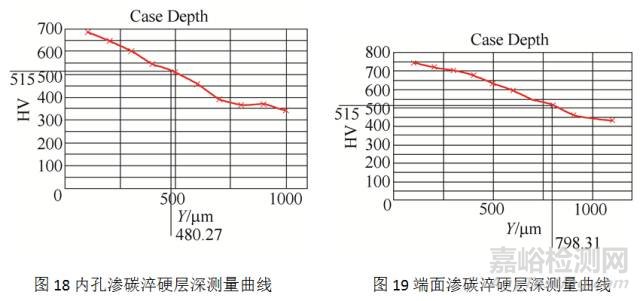

用HR-150A型洛氏硬度計依據GB/T 230—1991《金屬洛氏硬度實驗方法》測試齒的心部硬度為37HRC滿足技術指標要求，用恒一F-700型維氏顯微硬度計依據GB9450—2005《鋼件滲碳淬火硬化層深度的測定和校核》，同時參照企業標準序列當中的滲碳淬火標準《齒輪滲碳及熱處理工藝規程》，用1kg載荷進行表面硬度、硬度梯度以及有效硬化層深的測量，與國標不同的是此處檢測以515HV處作為有效硬化層深的判定界限，將硬度梯度測試結果用曲線圖形式予以表達，縱坐標為維氏硬度，橫坐標為測試點離開表面的距離，點連線表示硬度隨著距離變化的趨勢，以硬度法為準，515HV處作為評價界限。對內孔部位測量滲碳淬硬層深，測得硬化層深為0.480mm；對端面部位測量滲碳淬硬層深，測得硬化層深為0.798mm，推測內孔磨削余量超過0.3mm。如圖18、圖19所示。



六、磁粉探傷分析

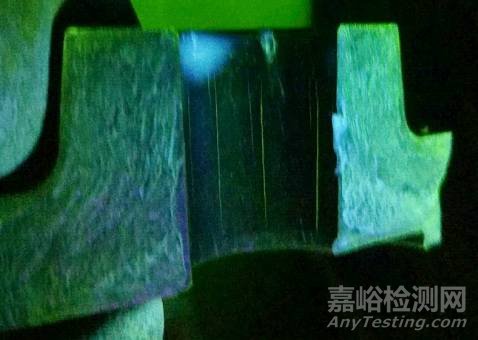

經過實體顯微鏡觀察和磁粉探傷發現內孔表面存在有大量的磨削裂紋，部分裂紋貫穿整個磨削面，貫穿裂紋之間還有很多細小裂紋，總共在試樣內孔的5mm圓周范圍內發現了6條裂紋，使用CJW—4000型磁粉探傷機探傷內孔磨削裂紋形貌如圖20所示。



圖 20

七、分析與討論



1.原因分析

非金屬夾雜物往往脆性大而且強度低，與金屬基體組織膨脹系數差別很大，非金屬夾雜物的邊緣部位應力分布極其不均勻，其存在破壞了金屬材料基體的連續性，使材料組織的脆性增大，韌性降低。條狀硫化物非金屬夾雜的存在是由于材料自身的雜質元素未得到有效凈化而引起。但是其延展性比較好。同時失效件的條狀硫化物非金屬夾雜級別很低，并沒有超出客戶企標規定的級別，因此該缺陷并不是導致內孔開裂的主因。



磨削滲碳淬火鋼齒輪時容易發生磨削裂紋。一般產生于磨削表面，從本例中失效件的裂紋形態來看磨削裂紋垂直于磨削方向呈現平行分布，屬于比較輕的第一類磨削裂紋。還沒有達到呈現嚴重龜甲狀第二類磨削裂紋的程度。



磨削裂紋的出現往往是由內部應力誘發所導致，主因是磨削時產生的磨削熱，磨削接觸區溫度可達400℃以上，磨削接觸點溫度可達1000℃以上，磨削熱導致金屬表面產生熱應力和組織相變而引起體積變化的相變應力。



滲碳淬火齒輪的金相組織里的馬氏體和殘留奧氏體都是不穩定相，而且處于膨脹狀態。磨削時產生的高熱使砂輪與齒輪接觸區表面溫度快速升高，當達到100～200℃并且迅速冷卻時必然會收縮但僅發生在表面，此時基體仍然處于馬氏體膨脹狀態，從而使得表面承受為拉應力而產生微裂紋。繼續磨削將產生大量磨削熱，溫度升高到200～300℃，體積再次膨脹，當溫度繼續升高到300～400℃時表層會發生相變引起體積縮小造成表面的收縮再次形成裂紋。馬氏體的膨脹收縮隨鋼中含碳量的增加而增大，所以滲碳淬火SAE8620H鋼內孔的滲碳表面產生磨削裂紋尤其敏感。同時淬火鋼里的殘留奧氏體因磨削熱轉變成新馬氏體集中在內孔表面又增加表面應力，此時繼續進行磨削將會加速產生磨削裂紋。從內孔的外部受力來看磨削時表面和砂輪接觸，內孔表面既受壓應力又受拉應力使磨削表面產生殘余應力也助長磨削裂紋的形成。



2.改善措施

根據磨削裂紋產生的機理，為了消除該缺陷需要從熱加工方面和冷加工方面共同著手改善：



熱加工方面考慮到磨削裂紋產生的根源是滲碳淬火件的馬氏體組織處于膨脹狀態導致有應力存在，所以淬火后應當立即回火處理以減少或者消除應力。為了防止本例中的程度比較輕的第一類磨削裂紋，應當在不造成齒輪硬度降低的前提下于150～200℃內進行回火；如果回火一次后仍然還會產生磨削裂紋則必須要進行二次回火或者人工時效處理。另外對于剛出爐的齒輪待冷卻到常溫后再磨削。



冷加工方面考慮到磨削裂紋產生原因是磨削熱，則消除途徑是通過減少磨削熱的產生和加速磨削熱的傳導散發這兩個途徑處理，分如下四個方面入手；



（1）采用良好的冷卻措施，保證工件得到良好的冷卻，選用性能比較好的磨削液，加大磨削液流量，提高磨削液的壓力，改進噴嘴結構或者采用噴霧冷卻，保證磨削液最大限度進入磨削區域，帶走大部分磨削熱量，采用砂輪內冷方式以改善冷卻條件。



（2）合理選擇磨削用量，提高工件轉速和工件軸向進給量使砂輪和齒輪同一部位接觸時間變短，則砂輪對于接觸面的加熱時間縮短，傳入到工件表層的熱量大大減少。由于磨削深度對于磨削熱的影響最大，為避免磨削熱的大量產生，在兼顧生產效率的前提下選擇比較小的磨削深度。



（3）將磨削過程分為粗磨和精磨，粗磨用粒度比較粗的砂輪，便于強力磨削，提高切削效率；精磨用粒度比較細的砂輪便于保證工件表面光潔度。



（4）砂輪的合理選用和修整：滲碳淬火齒輪硬度高，為降低磨削熱量在加工中選用硬度比較軟，組織疏散，磨料脆性比較大的砂輪，提高砂輪的自銳性保持良好的切削能力，同時保證光潔度的前提下選擇比較粗的粒度。合理選擇砂輪修整用量并且及時修整砂輪。



八、結論



（1）齒輪為一次性開裂。

（2）齒輪開裂首先是磨削裂紋為根源，而后在受到外力的作用下時導致裂紋擴展并引發開裂。

（3）硬度和金相組織未見異常。



九、后續措施



為了有效貫徹不合格品不生產，不接受，不流出的原則，在繼續保證滲碳熱處理過程是受控的前提下，根據本廠發布的裂紋分析報告和熱、冷加工工藝給出的建議，該空壓機齒輪供應商對于內孔磨削過程監審中發現的幾個異常點作以下處置：鎖定磨削參數設置，有效禁止操作者隨意進行參數調整，固化程序，優化設備；固定磨削液流量和冷卻位置；增加空壓機齒輪安裝孔的磨削燒傷檢測并且與客戶商議確定接受標準。除了每個班次的首末件應當要進行磨削燒傷檢測之外，在每更換一次砂輪時都增加一件齒輪的磨削燒傷檢測并出具磁粉探傷報告。在實施以上諸項措施后未再出現該磨削開裂現象。



磨削工藝不當是造成內孔裂紋及失效的根本原因，通過調整優化磨削工藝參數，選用合適的磨削進給量和磨削余量，改進磨削工藝質量控制流程，增加抽檢頻次，使得該質量問題得到了有效解決。

作者：楊鍇

單位：東風汽車有限公司刃量具廠
