(一)核磁共振氫譜(1H-NMR)

解析圖譜的步驟
1.先觀察圖譜是否符合要求;①四甲基硅烷的信號是否正常；②雜音大不大；③基線是否平；④積分曲線中沒有吸收信號的地方是否平整。如果有問題，解析時要引起注意，最好重新測試圖譜。

2. 譜圖處理：調整好譜圖的相位和基線，定標，標上化學位移值和積分面積。
3.區分雜質峰、溶劑峰、旋轉邊峰（spinning side bands）、13C衛星峰(13C satellite peaks)
    (1)雜質峰：雜質含量相對樣品比例很小，因此雜質峰的峰面積很小，且雜質峰與樣品峰積分面積之間沒有簡單整數比的關系，容易區別。
    (2)溶劑峰：氘代試劑不可能達到100％的同位素純度(大部分試劑的氘代率為99－99.8％)，因此譜圖中往往呈現相應的溶劑峰，如CDCL3中的溶劑峰的δ值約為7.26 ppm處。
    (3)旋轉邊峰:在測試樣品時，樣品管在1H-NMR儀中快速旋轉，當儀器調節未達到良好工作狀態時，會出現旋轉邊帶，即以強譜線為中心，呈現出一對對稱的弱峰，稱為旋轉邊峰。但是，現在儀器比較先進，一般不會出現旋轉邊峰。
    (4)13C衛星峰：13C具有磁距，可以與1H偶合產生裂分，稱之為13C衛星峰，但由13C的天然豐度只為1.1%，只有氫的強峰才能觀察到，一般不會對氫的譜圖造成干擾。常見如CDCL3中13C衛星峰，偶合常數約為104 Hz。
4.常見氫的化學位移值范圍，醛氫9-10.5 ppm，芳環及苯環6-9.5 ppm, 烯氫4.5-7.5 ppm, 與氧原子相連的氫3.0-5.5 ppm, 與氮原子相連的氫2.0-3.5 ppm，炔氫1.6-3.4 ppm, 脂肪氫0-2.5 ppm. 活潑氫：醇類0.5-5.5 ppm, 酚類4.0-12.0 ppm, 酸類：9-13.0 ppm，氨活潑氫：酰胺5-8.5 ppm，芳香氨 3.0-5.0 ppm, 脂肪氨0.6-3.5 ppm。
5.先解析圖中醛氫，芳香氫，雙鍵，連氧氫、CH3等孤立的信號，然后再解析偶合的質子信號。
6.根據圖譜提供信號峰積分面積、化學位移和偶合常數，解析圖譜。
7. 組合可能的結構式，根據圖譜的解析，組合幾種可能的結構式。

8. 對推出的結構進行指認，即每個官能團上的氫在圖譜中都應有相應的歸屬信號，并且實際化學位移，積分面積，偶合常數應與理論值相差不能太大。

(二)核磁共振碳譜(13C-NMR)

解析圖譜的步驟

1.先觀察圖譜是否符合要求;①四甲基硅烷的信號是否正常；②雜音大不大；③基線是否平；④積分曲線中沒有吸收信號的地方是否平整。如果有問題，解析時要引起注意，最好重新測試圖譜。

2. 調整好譜圖的相位和基線，定標，標上化學位移值。
3.區分溶劑峰、雜質峰

   (1)溶劑峰：氘代試劑不可能達到100％的同位素純度(大部分試劑的氘代率為99－99.8％)，因此譜圖中往往呈現相應的溶劑峰，如CDCL3中的溶劑峰的δ值約為77.16 ppm處。
   (2)雜質峰：雜質含量相對于樣品少得多，其峰高度低，與樣品化合物中的碳呈現的峰的高度不成比例。
4.分子對稱性的分析
    若譜線數目等于分子式中碳原子數目，說明分子結構無對稱性；若譜線數目小于分子式中碳原子數目，說明分子結構有一定的對稱性。此外，化合物中碳原子數目較多時，有些核的化學環境相似，可能δ值產生重疊現象，應予以注意。
5.常見碳原子δ值
    碳原子大致可分為三個區
    (1)高δ值區δ ＞ 165 ppm，屬于羰基和疊烯區：①分子結構中，如存在疊峰，除疊烯中有高δ值信號峰外，疊烯兩端碳在雙鍵區域還應有信號峰，兩種峰同時存在才說明疊烯存在；②δ ＞ 190 ppm的信號，只能屬于醛、酮類化合物；③160－180 ppm的信號峰，則歸屬于酸、酯、酸酐等類化合物的羰基。
   (2)中δ值區δ 90－160 ppm（一般情況δ為100－150ppm）烯、芳環、除疊烯中央碳原子外的其他SP2雜化碳原子、碳氮三鍵碳原子都在這個區域出峰。

   (3)低δ值區δ ＜ 100 ppm，主要脂肪鏈碳原子區：①與單個氧、氮、氟等雜原子相連的飽和的δ值一般處于55-95 ppm，不與氧、氮、氟等雜原子相連的飽和的δ值小于55 ppm；②炔碳原子δ值在70－100ppm，這是不飽和碳原子的特例。
6.推導可能的結構式
    先推導出結構單元，并進一步組合成若干可能的結構式。
7.對碳譜的指認
    將碳譜中各信號峰在推出的可能結構式上進行指認，找出各碳譜信號相應的歸屬，從而在被推導的可能結構式中找出最合理的結構式。

綜合氫譜和碳譜提供的信息，綜合判斷，組合可能的結構式并相互印證，根據圖譜的解析，組合幾種可能的結構式。對推出的結構進行指認，即每個官能團的信號在相應圖譜中都應有相應的歸屬信號。對推出的結構式查詢文獻，并與文獻比對，如果氫碳信號基本一致，則可以確定化合物解析正確。
    如果一維1H-NMR和13C-NMR難以解析分子結構，可考慮測試二維核磁共振譜配合解析結構。

解析舉例：，一化合物分子式為C18H19NO4, 1H-NMR和13C-NMR如圖1所示

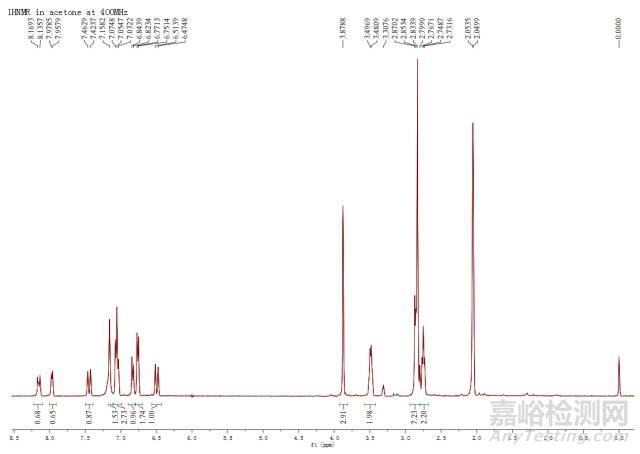

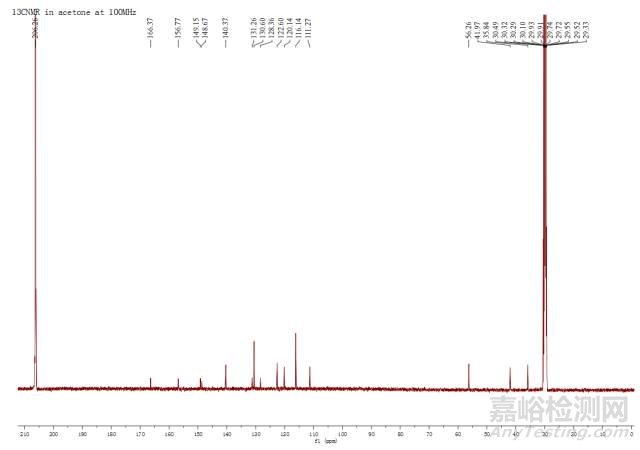

圖1 1H-NMR (acetone-d6, 400 MHz)和13C-NMR (acetone-d6, 100 MHz)圖

如圖1所示，δ值為2.05 ppm左右是acetone的峰，2.84 ppm是水峰，3.30 ppm是殘留的甲醇峰。以6.45 ppm處的孤立峰為積分標準，積為1。7.44 ppm和6.49 ppm峰，重峰數是d峰，偶合常數均為15.7 Hz，并結合碳譜上100-160 ppm的烯碳和芳碳的存在，提示為一個反式雙鍵上的兩個烯氫；7.15, 7.05, 6.83和6.76 ppm峰，結合100-160 ppm的烯碳和芳碳的存在，提示應該是苯環上7個芳?xì)洌?.88 ppm峰，s峰，積分為3，提示為一個苯上的甲氧基，并且碳譜上存在56.3 ppm甲氧基的特征碳信號，從而確認含有一個連在苯環上甲氧基；3.48 ppm峰，積分為2，并且碳譜上存在連N的碳42.0 ppm，從而推測為連在N上的CH2, 2.73 ppm峰，t峰，積分為2，J = 7.1 Hz，為CH2，并且相鄰一個CH2，提示為一個脂肪碳，應該連有苯環或者羰基，對應的碳信號應為35.9 ppm；8.13和7.96 ppm峰，br s峰，積分為0.5，提示為2個活潑氫信號，通過1H-NMR可以推斷該化合物有2個苯環，一個甲氧基，一個雙鍵，一個連N的CH2，一個脂肪CH2。

再結合碳譜分析，166.4 ppm是酯羰基信號，156.8 - 111.3 ppm是兩個苯環和一個雙鍵的碳信號，其中有些對稱碳信號重合在一起，其中156.8, 149.2和148.7是連有氧原子的苯環碳信號，56.3 ppm是甲氧基碳信號，42.0 ppm是連N碳信號，35.8 ppm是脂肪碳信號，綜上所述，并結合1H-NMR的推測和分子式，推測結構如下。查閱文獻，與文獻中的數據比對，相關信號基本一致，確認該化合物結構如下。

氫譜和碳譜信號的歸屬是1H-NMR (acetone-d6, 400 MHz) δ:8.15 (1H, br s, -OH), 7.97 (1H, br s, -OH), 7.44 (1H, d, J = 15.8 Hz, H-3), 7.16 (1H, s, H-5), 7.06 (2H, d, J = 8.0 Hz, H-4′, H-8′), 7.04 (1H, d, J = 9.0 Hz, H-9), 6.83 (1H, d, J = 8.3 Hz, H-8), 6.76 (2H, d, J = 8.0 Hz, H-5′, H-7′), 6.49 (1H, d, J = 15.7 Hz, H-2), 3.88 (3H, s, 6-OCH3), 3.49 (2H, d, J = 6.4 Hz, H-1′), 2.75 (2H, t, J = 6.8 Hz, H-2′)。13C-NMR (acetone-d6, 100 MHz) δ:166.4 (C-1), 156.8 (C-6′), 149.2 (C-6), 148.7 (C-7), 140.4 (C-3), 131.3 (C-4), 130.6 (C-4′,C-8′), 128.4 (C-3′), 122.6 (C-9), 120.2 (C-2), 116.1 (C-5′,C-7′), 116.1 (C-8), 111.3 (C-5), 56.3 (6-OCH3), 42.0 (C-1′), 35.9 (C-2′).
