什么是絕緣表？

測量絕緣電阻的儀器是絕緣電阻表，俗稱搖表。絕緣電阻表的出線有三個端子：電壓出線端子（標以“線”字）、接線端子（標以“地”字）和屏蔽端子。絕緣電阻表內小發電機的電壓有500、1000、2500V和5000V等幾種。在絕緣電阻表刻度盤上直接標出絕緣電阻的數值。

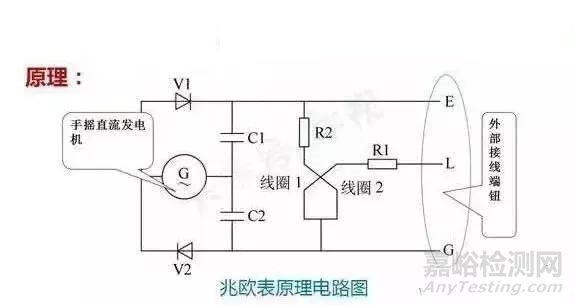

測試原理

測試絕緣電阻時應注意以下事項

（1）實驗前首先應將被試物的一切電源連線斷開，并將被試設備短路接地，充分放電，然后拆除一切外部連線，方可進行試驗。

（2）將被試物絕緣表面擦拭干凈；如被試物內有可燃性氣體應放盡，以免引起爆炸。

（3）根據被試物的電壓等級選擇適用的絕緣電阻表。

（4）試驗用的引線絕緣不良會嚴重影響測試結果，必須引起注意。

（5）將絕緣電阻表安放在適當位置，有水平儀的兆歐表應調好水平。

（6）被試物出線接于絕緣電阻表的“線”（L）柱上，被試物的接地端應與絕緣電阻表的“地”（E）柱連接，并與接地網相連。

（7）用恒定速度搖動絕緣電阻表把手，盡量保持120r/min

（8）絕緣電阻表針初始時指示較低，以后逐漸上升，待指示穩定后（如表針長時間不穩定可取1min），讀取數值。

（9）試驗結束時應先斷開“線路”端至被試物的連線，然后才可停止絕緣電阻表，以免被試物電容電流倒沖而燒壞絕緣電阻表。在試驗電纜、電容器和大容量變壓器時這一點尤其重要。

（10）試驗結束后，被試物接地放電。

（11）在有感應電壓的線路上（同桿架設的雙回路或單回路與另一線路有平行段）測量絕緣時，必須將另一回線路同時停電，方可進行測試。雷電時，嚴禁測量線路絕緣。電壓較高、線路較長的送電線路，即使附近沒有平行的帶電線路，由于靜電積累，也有感應電壓，如沒有安全保障不可進行絕緣電阻測試。

（12）如果被試設備在戶外很高的架構上（例如測試35KV以上的變流器絕緣電阻），使用的試驗引線可能很長，這時要注意將試驗引線固定好，以免試驗時引線被風刮到鄰近的帶電設備上造成重大短路事故。
