失效模式和效果分析(FMEA)是一種系統的識別和預防產品和過程問題的技術。在FMEA中，我們分析出潛在的失效模式，按照不同失效模式下的影響來劃分風險等級，按照不同的風險等級來對問題進行優先級排序。風險管理是一種識別與產品相關的風險、評估和評估相關風險、控制這些風險以及監控控制有效性的過程。該過程包括風險分析、風險評估和風險控制。在風險管理的過程中，我們使用FMEA作為風險監控和風險評估的技術方式。
注意，許多人使用FMECA這個詞而不是FMEA。在首字母縮寫FMECA中，C代表危害。這個過程是一樣的，只是你探測到了一個更壞的的結果——失效的危害性。請參考軍用標準MIL-HDBK-1629(詳情請參見國防部網站http://dodssp.daps.dla.mil) 。
通常，人們會混淆術語“失效模式”和“失效機理”。“我們在這本書中兩個術語使用了很多次，所以我將在這里提供說明。”失效模式是失效的實際癥狀，例如“失效部件”或“性能下降”。故障機理是“腐蝕”或“振動”等故障模式的原因。
FMEAs在設計過程的早期就需要被引入，然后還需要產品的整個生命周期中不斷地更新，以捕捉設計上的變化，以及更新FMEA對糾正措施的有效性。在設計的早期，我們會通過FMEAs識別潛在的故障模式，并為該故障模式制定糾正措施，但我們并不知道在實際去執行這項糾正措施并測試其有效性之前，糾正措施的效果如何。這些通常在整個項目的后期才會進行更新。
16.1不同類型的FMEA
為了使FMEA更易于管理，我們應該首先決定想要的是哪種類型的FMEA。比較常見的FMEA類型有：設計，制程，用戶，軟件和其它幾個常見類型。
在設計層面上對整個產品系統進行設計FMEAs。其目的是分析故障模式如何影響系統，并將故障對系統的影響最小化。
制程FMEAs是在制造過程中執行。在生產過程中，PFMEA將作為前期質量規劃的重要支撐文件之一。其目的是分析和糾正制造過程中可能出現的故障模式，包括設備、工裝、儀表、操作員培訓或潛在誤差來源的局限。
用戶FMEAs特別關注最終用戶，以及他們將如何使用、濫用，甚至可能會如何濫用產品。用戶FMEA的其中一個輸入是用戶手冊。用戶FMEA將查看安裝、使用和全生命周期的情況。當涉及到用戶時，我們應該特別注意用戶使用產品的各種可能性和場景，哪些會造成產品不完整，或者更糟糕的是，引發安全事件。
軟件FMEAs主要用于潛在的軟件bug，以及界面錯誤和邊界條件的錯誤。如果我們已經有了一組Bug,并且需要去找尋導致這些Bug的原因，那么，這會是個不錯的辦法。
我們還需要確定的是在哪一個層面上執行我們的FMEA,比如是零部件級？還是功能層級？如果是零部件級的設計FMEA 就先從每個單獨的零部件開始，如果是PFEMA就先從流程步驟開始，如果是用戶FMEA就先從用戶開始，如果是軟件FMEA就先從軟件的子程序集開始。然后分每個零部件，流程步驟和子程序集的去識別所有的故障模式。
如果是在功能層級的，先確定產品的主要功能，再去為每一個功能識別故障模式。對于復雜的系統，我們通常從功能層級開始，然后只在我們確定一個具有高風險的故障模式的時候會在相對應的功能的層級上向下到分解，這樣可以節省很多時間和費用。
16.2 不同的FMEA標準
對于FMEAs來說，至少有20種不同的標準和準則。大多數方法上非常相似，并且只在如何為一個特定的失效模式評分方面存在差異。除此之外，這些都只是大概的描述了如何去羅列這些失效模式以及打多少分，但是跳過了一些更重要的步驟，比如怎樣開發自己的評分系統，以及如何有效地識別失效模式。這里有一些常用的標準和準則:
• International Electrotechnical Commission (IEC) standard 812
• Sematech standard E14
• Military standard MIL-STD-1629
16.3 FMEA的基本步驟
1. 確定FMEA的邊界條件
2. 收集文件和審核設計/流程
3. 建立FMEA小組
4. 確定客戶使用剖面/基本使用場景
5. 開發一個評分系統
6. 頭腦風暴潛在失效模式
7. 將頭腦風暴結果轉換到電子表格上
8. 列出每種故障模式的潛在影響
9. 為每個故障模式打分
10. 計算風險優先級(RPN)
11. 為行動的失敗模式劃分優先級
12. RPN數值分類
13. 采取行動消除/減少高風險的故障模式
14. 計算評分結果的RPN
15. 在產品生命周期中更新FMEA
16.3.1確定FMEA的邊界條件
首先，確定您將要執行的FMEA類型(參見第16.1節不同的FMEA類型)和FMEA的邊界條件。如果你特別想關注制造過程，一定要明確你的FMEA的邊界。我經?？吹焦こ處焸儠傅囊粋€錯誤是，總是試圖用一個相對簡單的FMEA的結論去定論太多的事情在許多更高層級的失敗模式里。由于缺乏專注，他們也錯過了很多失效的模式。
16.3.2收集文檔和審查設計/流程
接下來，回顧一下將要對其展開FMEA的所有設計內容或過程，并收集在FMEA過程中有用的文檔，包括框圖、界面矩陣、用戶手冊、原理圖、PFD，以及你認為會對這個過程有幫助的任何其他文檔。
16.3.3 建立FMEA 團隊
FMEAs最好是團隊作業。首先，我們需要確定團隊成員和各自職能。確保你選擇了一個跨職能的團隊，這樣我們就能進行產品全方位的交流。這團隊成員可能是來自設計、軟件、制造、測試、客戶服務、市場營銷、質量和可靠性(以及可能需要的其他功能)的代表。六到十個人會是一個比較好的選擇。人太少，不同的意見和見解就會越少，人太多，就會很難保證所有人的意見都能被滿足。接下來，您需要選擇一個主持人。主持人會引導你通過這個過程，確保每個人都能清楚的了解FMEA的每個細節和過程，不允許任何個人主導 FMEA的活動。我們在第17章中詳細討論了主持人的作用。
16.3.4確定任務剖面
作為一個產品開發團隊，在客戶使用剖面的認知上需要達成一致，這是產品開發的基準之一。有些時候，可能需要在銷售說明中注明相關事宜。但無論如何，在FEMA開始之前，必須明確所有團隊成員都要清晰的認知產品的使用剖面。我們遇到過這個問題，討論往往會進行的非常激烈。但是，這件事情如果沒有得到正確的理解，我們就很難正確認知產品自身的失效模式。
16.3.5 開發評分系統
開發評分系統是FMEA活動中極為重要的一環，因為你需要根據你所分析的特定產品或使用場景對這個評分系統進行調整，以獲得正確的結果。這些分?jǐn)?shù)包括:
嚴重度
發生頻率
探測度
風險優先級數
我建議使用1 - 10評分系統，如果你也覺得它好用，當然你也可以選擇其他的度量標準。我們不是非得一定要為每一個值定義一個分?jǐn)?shù)。如果我們在創建評分系統時有些情況無法詳細定義評分，當我們?nèi)?zhí)行FMEA時，可以執行就近原則。我們將看到在表16.1到16.3中沒有給定分?jǐn)?shù)的例子。
值得提醒大家的是，任何標準的評分系統都是不能直接使用到產品的FMEA中，產品的FMEA評分系統應該也必須是量身定制的。也只有這樣，F(xiàn)MEA的過程和結論才可能是有效的。舉個例子來說：一般致死都是10分，但是如果你的產品并不涉及安全，而且最多就造成中度傷害。如果，此時仍然沿用10分為會導致死亡的相關失效模式，那么FMEA的整體評分就會被拉低。而本來可能是比較嚴重的失效模式和高優先級的事件就有可能被誤判，原因是因為評分太低。
16.3.5.1故障嚴重程度

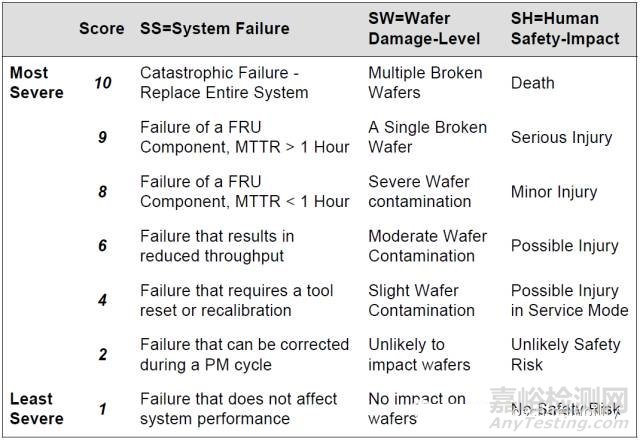

故障嚴重度是指如果失效模式發生，后果會有多嚴重。一些公司開發了三種不同的評分表——第一個是處理設備的嚴重程度，第二個是處理系統的嚴重程度，第三個是針對用戶的嚴重程度。表16.1顯示了一個嚴重度評分系統的例子，我們使用的機器人將半導體晶片移動到半導體加工機器之間。
16.3.5.2發生頻率

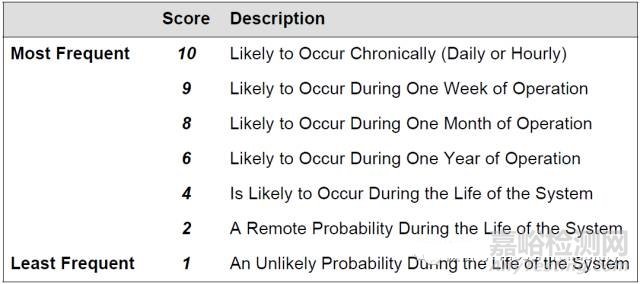

發生頻率，一般是指我們在創建這個表格或者評分系統的時候需要了解當下的元器件或者子系統的失效率水平。對于這個項目來說，我們一般會有兩種選擇，一種是制作一個當下的失效率水平的表格，然后使用可靠性預計的方法來預計未來各零部件有多少失效，以及如何分配?？墒沁@種方法有一個弊端，那就是并不是所有的失效模式都可以被定位到子系統或者部件級。而且，這種失效模式并不少見。在這種情況下，可靠性預計的作用，相當有限，甚至根本是南轅北轍。比如，一個電源產品，你可以收集數據并且得出由于開關導致的產品失效次數。然后在進行分配，這是可行的。但是，如果因為客戶將110V的電源誤接入220V系統而導致失效發生的時效。你將如何預計此類的發生概率？
16.3.5.3 探測度
探測度是指在發生故障時發現它的能力。對于探測，一般也有兩種方法。首先，我們可以在檢測失效模式之前開發一個評分系統。其次，我們可以開發一個評分系統，在它發生后檢測故障模式，這樣我們就可以在情況變得更糟之前減輕故障。例如，如果汽車燃料很低，低燃料燈就會亮起來，警告你很快就會用光燃料。

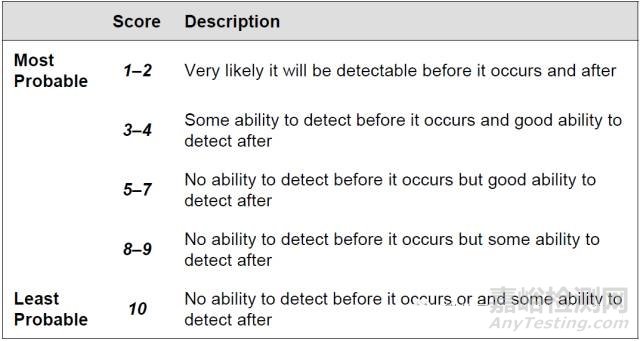

這是汽車制造商提出的一種檢測方法，這樣我們就可以在故障模式變得更糟之前解決這個問題(因為燃料用光了)。表16.3顯示了我們用于汽車裝配公司的探測計分系統的一個例子。在本例中，我將兩種不同的方法組合在一起。
這里要注意的是，探測度的評分系統和其他兩個是相反的，因為，探測度越高，對系統就越有利。另外，請注意，在本書的撰寫過程中，一些FMEA指導方針會讓我們并不依賴這個探測評分系統。因為，在開發發生率評分系統的時候，會有一部分交叉的內容。
對于不同類型的FMEAs，我們需要為正在執行的FMEA提供獨特的評分系統。例如，如果我們正在執行一個流程FMEA，我們將需要提出一個評分系統，這些系統是與生產過程相關的失效所特有的。
16.3.5.4 風險優先級
RPN是通過將嚴重度、頻度和探測度的分?jǐn)?shù)相乘得到的。開發一個評分系統，分門別類地將風險劃分為不同的類別和等級。最后的分?jǐn)?shù)是的RPN。為此，將控制線以上的失效模式轉化到控制線以下。然而，一般在這個時候，我不建議大家先把失效模式和風險分類再去打分，因為，很多人可能傾向于給低分，用來避免自己過多的在一到兩個特定的失效模式上做太多的工作。我建議大家先打完分以后，在把失效模式和風險等級分門別類的歸納起來。
16.3.6用頭腦風暴去發現潛在失效模式
FEMA的主持人必須通過頭腦風暴來引領團隊，以確定所有潛在的失敗模式。有許多好的頭腦風暴技術可以幫助思想自由流動，也可以指導我們?nèi)ニ伎?。但是，頭腦風暴并不是毫無目的的瞎想，“風暴”指的是思維是具有發散性的，不被束縛。如果只是漫無目的的亂想，那會一事無成。 團隊也會很快失去耐心，因為大家都不知道到底要干嘛。
在頭腦風暴會議期間，我最喜歡的兩種確定故障模式的技術是邊界圖和參數圖。
16.3.6.1 邊界圖

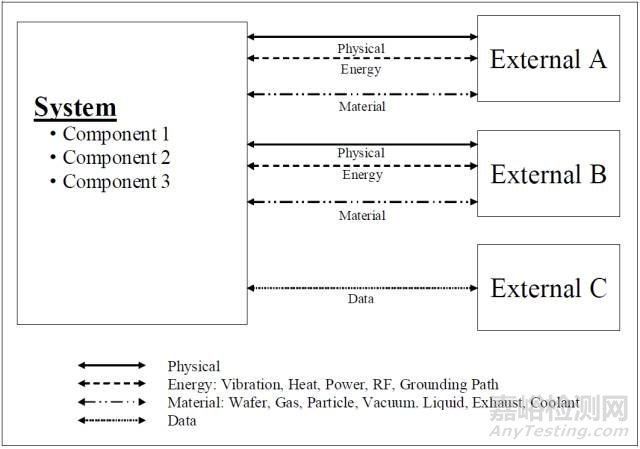

界面編輯圖的作用很重要，特別是當你的產品是一個復雜系統或者產品本身與其他系統有很多接口的時候。圖16.1顯示了界面邊際圖的示例。我們在這里用不同的線連接不同系統之間的接口。接口可以是物理、能源、材料或數據。如果我們在頭腦風暴的時候畫一邊界界面圖，并識別不同的接口，那么FMEA團隊就可以集中關注每個接口相關聯的失效模式上。不至于漫無目的“風暴”。
16.3.6.2參數圖

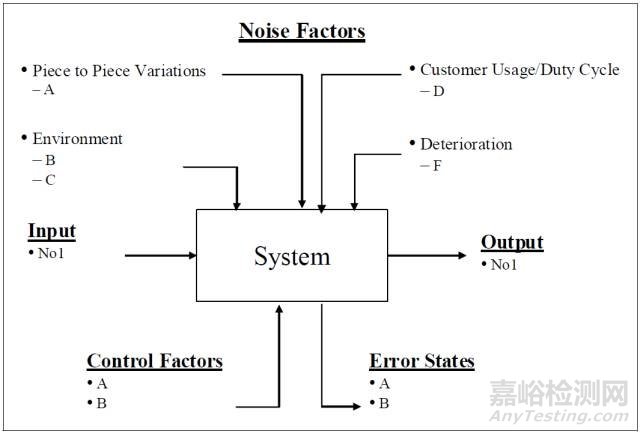

參數圖，或p 圖，通常稱為p圖，是將頭腦風暴會議集中到四個不同領域的一種方法：個體差異、環境、客戶使用/工作周期和退化。每個區域都被稱為噪聲因子，或者一個你無法控制的影響因素。從其中一個領域開始，確定與該領域有關的所有失效模式，然后繼續下一個領域。每個故障模式都有輸入、輸出、控制因素和故障狀態。各要素的定義。
•噪聲因子——所有無法控制因素的影響因子
•控制因素——所有你有可以有效控制的影響因子
•輸入——從另一個設備或用戶(例如用戶與系統交互的用戶)輸入系統的輸入
•輸出——系統應該具備的功能
•故障狀態——這些是產生的效果(此信息可以輸入步驟8 /第16.3.8小節)。
P圖的基本結構和DOE類似，對于DOE，我們也有噪聲因素，控制因素，和錯誤。
當你完成頭腦風暴以后，接下來的步驟并不需要每個人都參與，找相關的職能工程師就可以。很多公司在這方面都犯過錯誤，為了讓人才積累經驗，為了讓員工盡心盡力。讓每個工程師參與項目的每一步。其實，這樣往往適得其反。長此以往，項目會對所有人來說都會變成一個既漫長又冗余的活動。
16.3.7 不能風暴完了就結束了，你需要把結果整理成表格
風暴完了需要有結果，不然這項活動的價值何在？這里需要提醒一點，不要在風暴的時候使用表格整理大家的想法和結論。我進場會看見有團隊犯這種錯誤，這樣會使大家的思維受到限制。是本來是一個集思廣益的活動，變成評分和歸類討論會。

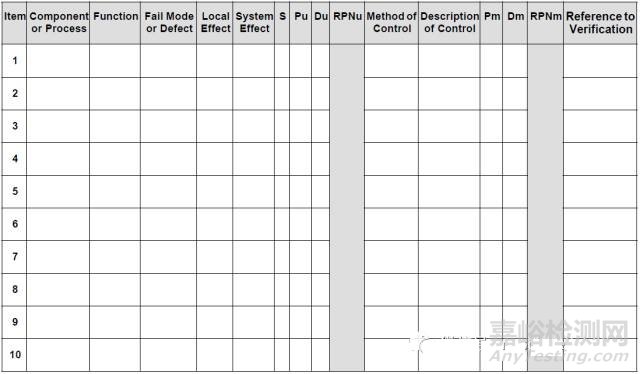

表16.5顯示了我們可以使用的表格示例。注意，在表格中，有一個“u”和“m”在列P、D和PRN的旁邊。“u”是在采取行動前的得分(在采取任何行動之前的得分)，而“m”是行動后的分?jǐn)?shù)(在采取行動后的分?jǐn)?shù))。還要注意的是，還有一個“參考驗證”專欄。“我們建議使用這列，展示你是如何驗證行動的效果，或者如果你還沒有采取行動。”這是指當你將在以后階段中采取的行動。舉個例子：產品的失效模式之中可能有一個是由于客戶的不正確清洗造成的，所以，我們就會希望在用戶手冊中啟用正確的清晰方式。然而，此時很可能用戶手冊并沒有寫好。那么，在這個時候，你就可以在這一列加一個提醒，提醒你這一動作必須被加入用戶手冊。你可以設置一個責任人，并且將這一項分配給編寫手冊的人。
對于步驟8和步驟9(第16.3.8和16.3.9小節)，我們將告訴大家FMEA的垂直方法。使用垂直方法，移動到下一列之前完成一列，而不是完成一行，然后移動到下一行(水平方法)。例如，在列出了所有的故障模式之后，我們在分析系統影響之前，就能清晰的知道每個失效模式的具體影響。這比水平方法要有效得多，我們可以按需要有選擇性的有優先級的系統性的評估失效模式的影響和對其進行評分。
16.3.8 列出每個失效模式的潛在影響
選擇最了解產品的團隊成員，以及故障如何影響終端系統。他們應該確定每個故障模式的系統層面的影響。我們甚至可以在開始這個練習之前提出一個所有可能會存在的的系統影響的表格，這樣這個過程就會更快捷，你的標簽也會更加一致。如果你的系統很復雜，可能需要添加一個“局部影響”列，如表16.5所示。
16.3.9給每個失效模式評分
為嚴重程度(S)、頻度(P)和探測度(D)打分。使用16.3.5節中開發出來的表格。一旦確定了故障影響，我們應該就能夠相對較快地對每個故障模式進行評分。通常，由一個人來進行所有的評分活動。
16.3.10計算風險優先級(RPN)
在填寫了S、P和D值之后，應該在電子表格中設置公式，以自動計算得到的RPN。
16.3.11采取行動之前先對失效模式進行優先級排序
下一步，我們就要對所有的失效模式根據RPN數值進行優先級排序。但是對于所有嚴重程度得分為10的失效模式，不論RPN值得分有多低，都必須自動保持高優先級。
16.3.12 RPN表分類

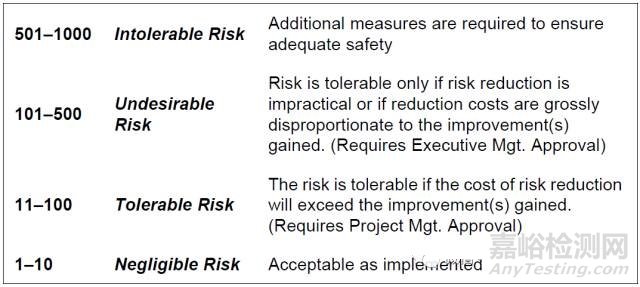

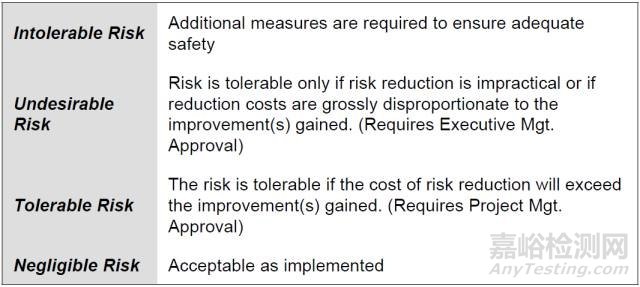

在開始為故障模式采取措施或行動之前，先對RPN表進行分類，以確定哪些風險是無法忍受的、不受歡迎的、可容忍的、可忽略的。參見表16.6，獲得與每種風險類型相關聯的風險評分，并以此為依據來修訂的RPN評分系統的示例。記住這是一個例子;分離RPN表的方式可能有很多種。
16.3.13采取行動消除/減少高風險失效模式
現在，我們應該將每個故障模式對應一個高風險的數數值，并提出一個降低或降低總風險的方法。如果沒有，流程就只完成了一半。你可以通過執行以下一項或多項措施來達到這一目標:
1、減少發生故障的概率。
2、降低當失效發生時影響的嚴重程度。
3、增加在產品發布前或在該領域出現故障時檢測故障的可能性。
注意，這里的糾正措施可能需要綜合使用本書中描述的許多其他技術。
16.3.14計算你所得到的RPN
接下來，基于我們所采取的操作(或者你在尚未執行既定的計劃)計算新的RPN。與我們之前的RPN表比較，確保產生的新的RPN現在處于可容忍的水平或可忽略的水平（控線以下）。
16.3.15在產品生命周期內保持FMEA的不斷更新
并不是到了這一步FMEA的工作就可以告一段落，而是在產品生命周期的每個階段。例如：對設計進行更改時，或者在執行測試時，周期性地回顧FMEA，確定是否出現了新的故障模式。如果我們有必要重新設計了產品的主要部分，那我們就應該回到第6步(第16.3.6節)，并讓FMEA團隊一起進行頭腦風暴，然后重復步驟6 - 14。
同時，每次當我們開發既定的糾正措施或風險降低計劃，實施之后，都需要再一次回顧FMEA，并確認這個動作和第一次開發降低風險分?jǐn)?shù)時的效果一樣有效。
可靠性整合：將FMEA和HALT結合在一起——讓FMEA幫助你編寫HALT實驗計劃
FMEA對編寫HALT計劃非常有用，因為FMEA可以識別出產品的不同部分是如何失敗的，這樣就可以有針對性的開發測試方案來驗證高RPN的對應失效模式是否得到有效緩解?？梢詤⒁姷?9章的吸入器例子。此外，F(xiàn)MEA還可以指出非相關的故障模式，這樣當我們在開發測試計劃時，您可以選擇合適的應力和等級，以避免測試中出現這些故障。
案例學習：FMEA需要一個主導人
過去，一家半導體制造設備公司一直在使用FMEA技術，但由于每次嘗試FMEA時，效率很低，沒什么成效。團隊在許多不同的細節上爭論不休，卻沒有什么有用的結果。此外，不同的團隊成員說FMEA這個過程耗時太長，他們害怕成為FMEA過程的一部分。他們請我們?yōu)樗麄兿麓蔚腇MEA會議做準備。首先，我們將FMEA練習結合在一起，這樣我們就可以專注于一個特定的領域。然后，我們通過邊界接口圖和p -圖的頭腦風暴技術來幫助團隊在設計的特定領域，而不是他們以前使用的隨機方法。一旦我們有了失敗模式的列表，我們就解散了大部分團隊，并與其中一個職能團隊合作完成了FMEA。這就有了一個更有效的FMEA，覆蓋了超過50%的相關失效模式，我們在客戶之前的FMEA練習中減少了相當平時一半的時間。
