Shore音譯“肖”或“邵”，表示材料硬度的一種標準。由英國人肖爾(Albert F.Shore)首先提出。常見的邵氏硬度計有2種，也就是Shore-D和Shore-A，邵氏A為軟橡膠硬度單位，邵氏D為硬橡膠單位，滿值為100。一般邵氏硬度90A以下的材料以A來計量硬度，而高于90A的材料用D表來測量硬度，但他們兩者之間沒有換算關系。需要用不同的儀器來檢測，A硬度計壓針的形狀是圓臺形的，D硬度計壓針的形狀是圓錐形的。邵氏硬度A通常用來測量軟塑料或橡膠，邵氏硬度D用來測量硬塑料或硫化橡膠。A表和D表硬度數值測試方法不同，通常是無法換算的，有種說法90A相當與45D左右，只是大概估算并無實際意義。

通常有客戶詢問需要100Shore-A的TPU，一般硬度在95 Shore-A以上的TPU材料，硬度不再以Shore-A表示，因為越接近硬度計可測的硬度值極限，所測的值誤差越大，這也是Shore硬度分為A和D兩個等級的原因。當你拿Shore-A硬度計來測木板、水泥地、鋼板，你得出的硬度都是100Shore-A。但實際上大家都知道上述材料的硬度差別是很大的。所以當TPU的硬度超出95A的話，通常用Shore-D硬度計來測，所得出的硬度值較為正確。

附：其他特殊的硬度表示方式：
1.邵氏硬度C.主要用于測量硬度低于邵氏硬度A0度以下的超軟材料，一些吸油性好的熱塑性橡膠改性材料TPR,TPE就可以做到邵氏硬度A0以下硬度。
2.邵氏硬度W.729的邵氏硬度W：主要用于測定含有發泡劑制成的橡膠、塑料微孔材料硬度.
3.PVC軟膠硬度P.P是PHR的縮寫，P的數值指的是PVC中增塑劑的百分含量。一般增塑劑含量越高，則PVC軟膠的硬度越低。



使用說明書：

邵氏硬度、GB2411-1980塑料邵氏硬度試驗方法.(與ISO規定相同)

硬度是指材料抵抗其它硬物壓入其表面的能力,硬度的大小是表示材料軟硬程度的有條件的定量反映. 邵氏(邵爾,SHORE)硬度,是表示硬度等級的一種方法, (邵氏硬度適用于塑料和橡膠硬度的測量)。



GB2411-1980塑料邵氏硬度試驗方法是使用邵氏硬度計,將規定形狀的壓針,在標準的彈簧壓力下壓入試樣,把壓針壓入試樣的深度轉換為硬度值來表示塑料的邵氏硬度。



邵氏硬度分為邵氏A和邵氏D,邵氏A適用于較軟的塑料,邵氏D適用于較硬的塑料.(本方法不適用于泡沫塑料)。



1.試樣

1).試樣厚度均勻,表面光滑、平整、無氣泡、無機械損傷及雜物。

2).用A型硬度計測定硬度,試樣厚度應不小于5mm.用D型硬度計測定硬度,試樣厚度不應小于3mm.(產品另有規定除外).注:試樣允許用兩層,最多不能超過三層疊合成所需厚度,并保證各層之間接觸良好。

3).試樣大小應保證每個測量點與試樣邊緣距離不小于12mm.,各測量點之間的距不小于6mm.(注:可以加工成50X50mm的正方形或其它形狀的試樣)。

4).每組試樣測量點數不少于5個,可在一個或幾個試樣上進行。



2.試驗設備

5).本試驗必須用A型或D型邵氏硬度計。

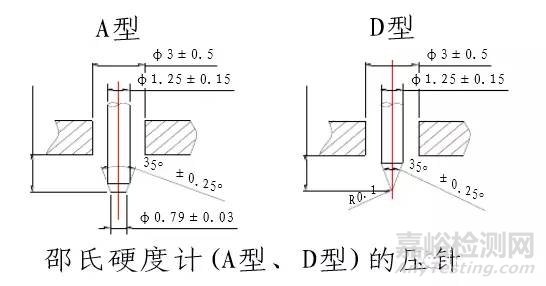

6).硬度計主要由讀數度盤、壓針、下壓板及對壓針施加壓力的彈簧組成.壓針的尺寸及精度應符合下圖要求。



邵氏硬度計(A型、D型)的壓針

(1).讀數度盤:為100分度,每一個分度為一個邵氏硬度值.當壓針端部與下壓板處同一水平面時,即壓針無伸出,硬度計度盤應指示“100”.當壓針端部距離下壓板2.5±0.04 mm時,即壓板完全伸出,硬度計度盤應指示“0”.

(2).彈簧力:壓力彈簧對壓針?biāo)┘拥牧?yīng)與壓針伸出壓板位移量有恒定的線性關系.其大小與硬度計指針?biāo)缚潭鹊年P(guān)系如下式所示:

A型硬度計: FA?56?7.66HA(克力)或FA?549?75.12HA(毫牛頓)

D型硬度計: FD?45.36HD(克力)或FD?444.83HD(毫牛頓 式中: FA和FD分別為彈簧施加于A型和D型硬度計壓針上的力(克力)和(毫牛頓).

HA和HD分別為A型和D型硬度計的讀數。

(3).下壓板:為硬度計與試樣接觸的平面,它應有直徑不小于12mm的表面.在進行硬度測量時,該平面對試樣施加規定的壓力,并與試樣均勻接觸。

7).測定架:應備有固定硬度計的支架、試驗平臺(其表面應平整光滑)和加載重錘.試驗時硬度計安裝在支架上,并沿壓針軸線方向加上規定重量的重錘,使硬度計下壓板對試樣有規定的壓力.對于邵氏A為1公斤力,邵氏D為5公斤力。

8).硬度計的測定范圍為20~90之間.當試樣用A型硬度計測量硬度值大于90時,改用邵氏D型硬度計測量硬度.用D型硬度計測量硬度值低于20時,改用A型硬度計。

9).硬度計的校準:在使用過程中壓針的形狀和彈簧的性能都會發生變化,因此對硬度計的彈簧壓力,壓針伸出最大值及壓針形狀和尺寸應定期檢查校準.推薦使用邵氏硬度計檢定儀校準彈簧力.壓針彈簧力的檢定誤差,A型硬度計要求偏差在±0.4克之內,D型硬度計偏差在±0.2克之內.(如無邵氏硬度計檢定儀,也可用天平來校準,方法略)。



3.試驗步驟

10).按GB1039-79《塑料力學性能試驗方法總則》中第2、3、4條規定調節試驗環境并檢查和處理試樣.對于硬度和濕度無關的材料試驗前,試樣應在試驗環境中至少放置1小時。

11).將硬度計垂直安裝在硬度計支架上,用厚度均勻的玻璃片平放在試樣平臺上,在相應的重錘作用下使硬度計下壓板與玻璃片完全接觸,此時讀數盤指針應指示“100”.當指針完全離開玻璃片時,指針應指示“0”.允許偏差最大為±1個邵氏硬度值。

12).把試樣置于測定架的試樣平臺上,使壓針頭離試樣邊緣至少12mm,平穩而無沖擊地使硬度計在規定重錘的作用下壓在試樣上,從下壓板與試樣完全接觸15秒后立即讀數.如果規定要瞬時讀數,則在下壓板與試樣完全接觸后1秒鐘內讀數。

13).在試樣上相隔6mm以上的不同點處測量硬度五次.取其算術平均值。

注:如果試驗結果表明,不用硬度計支架和重錘也能得到重復性較好的結果,也可以用手壓緊硬度計直接在試樣上測量硬度。



4.結果的計算與表示

A和邵氏D的硬度。

14).讀數盤上得到的讀數即為所測定的邵氏硬度值.用符號 HA或HD分別表示邵氏A和邵氏D的硬度。

例如:用邵氏硬度計測得硬度值為50,則表示為 HA50。

15).試驗結果以一組試樣的算術平均值表示. 若有要求時,按下式計算表準偏差。

試中: X-為單個測定值

X-為一組試樣的算術平均值
n-測定個數



標注示例:邵氏硬度HA50; 邵氏硬度H D80;



5.試驗報告

16).試驗報告應包括下列項目:

(1).材料名稱、規格、來源及制造廠家

(2).試樣的制備方法

(4).試樣的尺寸

(5).試驗溫度、濕度及預處理時間

(6).硬度計型號，A型或D型

(7).邵氏硬度的算術平均值

(8).試驗日期、試驗人員



6.邵氏硬度計檢定規程(略);規定每半年檢定一次



補充和應用參考:

1.邵氏硬度試驗的基本原理是將一定形狀和硬度的壓針如上圖所示,在試驗壓力下壓入試樣表面,當壓足平面與試樣表面緊密貼合時,測量壓針相對于壓足平面的伸出長度,邵氏硬度在數值上按下式計算:

HD=100—L/0.025 HA=100—L/0.025 L——為壓針伸出長度mm

如: 壓針伸出長度最大時2.5mm; HD=100—2.5 /0.025= HD0;

壓針伸出長度2 mm; HD=100—2 /0.025=100—80= HD20;

壓針伸出長度0 mm; HD=100—02 /0.025= HD100 ;

2.應用:設計時應根據零件用途及主要功能確定并選用合適的邵氏硬度和硬度值。

例如: 作為彈性件、緩沖件、玻璃保護件(這三類多數為橡膠件);和需要一定柔性或需折疊、折彎等橡膠或塑料零。

件一般選用邵氏硬度HA；范圍在HA 20～90;如硅橡膠一般較大硬度為HA 60。

用作結構件、梁、支架、盒、蓋、罩、本體、扣件等零件(多為塑料件);磨擦輪、支承墊(腳)等(多為硫化橡

膠或熱塑性橡膠等硬橡膠、也有塑料)應選用邵氏硬度HD.范圍在HD 20～100。

注: 應用時應注意標準中第8)條內容。
