評定鍍層與基體金屬結合強度的方法很多,但定量測定較困難。目前常用的是一些定性的試驗方法。
1、摩擦拋光試驗
在面積<6cm²的鍍層表面上,用一根直徑為6mm、末端為光滑半球形的圓鋼條作工具摩擦15s,摩擦?xí)r所施加的壓力只限于擦光而不能削割鍍層,隨著摩擦的繼續進行而出現長大的鼓泡,則說明鍍層結合強度差。本試驗適用于檢驗較薄的鍍層。
2、鋼球摩擦滾光試驗
將試樣放入一個內部裝有直徑 377 的鋼球和用皂液作潤滑劑的滾筒或振動滾光機內,其轉速或振動頻率及試驗時間視試樣的復雜程度而定。結合不良的鍍層經此試驗后會起泡。本試驗適用于檢驗小零件上的薄鍍層。
1、銼刀試驗
將鍍件夾在臺鉗中,用一種粗齒扁銼銼鍍層的邊棱。銼刀與鍍層表面大約成45°角,并由基體金屬向鍍層方向銼,鍍層不得揭起或脫落。本試驗只適用于較厚的和較硬的鍍層。
2、磨鋸試驗
用砂輪、磨床、鋼手鋸或鋸床對鍍件進行磨削或切割。磨鋸方向是從基體金屬向鍍層的方向,然后檢查磨鋸斷面鍍層的結合強度。本試驗對鎳、鉻等硬、脆鍍層特別有效。
3、劃線、劃格試驗
用一把刃口為30°銳角的硬質鋼劃刀在鍍層表面上劃兩條相距為1mm的平行線或1mm²的正方形格子。觀察劃線間的鍍層是否翹起或剝離。劃線時的壓力應使劃刀一次就能劃破鍍層,到達基體金屬。本方法適用于薄鍍層。
1、 鑿子試驗
將一銳利的鑿子,置于鍍層突出部位的背面,并給予一猛烈的錘擊。如果結合強度好,即使鍍層可能破裂或鑿穿,鍍層也不與基體分離。本試驗僅適用于厚鍍層(大于125μm),不適用于薄的及軟的鍍層。
2、彎曲試驗
(1)將試樣沿直徑等于試樣厚度的軸彎曲180°,然后用放大4倍的放大鏡,檢查彎曲部分,鍍層不允許起皮、脫落。
(2)將試樣夾在臺鉗中,反復彎曲或拐折直至基體和鍍層一起斷裂。觀察斷口處鍍層的附著情況。必要時可用小刀挑、撬鍍層,鍍層不應起皮、脫落?;蛴梅糯?4倍的放大鏡檢查,鍍層與基體之間不允許分離。本方法廣泛用于薄片試件。
3、纏繞試驗
將直徑為1mm及1mm以下的金屬線材試樣繞在直徑為試樣直徑3倍的軸上,直徑1mm以上的線材試樣繞在與線材試樣直徑相同的金屬軸上,繞成 10~15匝緊密靠近的線圈,以便直接觀察外部鍍層的結合強度。鍍層不應有剝落、碎裂、片狀剝落現象。
本方法常用于檢驗線材或帶材基體上鍍層的結合強度。
4、拉伸試驗
使電鍍?cè)嚇釉诶υ囼?yàn)機上承受拉伸應力,直至斷裂。觀察斷口處鍍層與基體的結合情況,不應看到覆蓋層從基體金屬剝落。試樣的規格尺寸和其他要求按機械性能試驗時拉力棒的設計要求處理。拉力棒應在與零件完全相同的條件下電鍍后再進行結合強度試驗。必要時,拉力棒的材質和熱處理工藝與實際鍍件相同。
5、深引試驗
試驗是在專門的壓力試驗機上進行的。用特制的沖頭將一定規格如70mm×30mm×1mm的試樣沖壓至基體和鍍層一起變形,最后破裂。觀察破裂處鍍層與基體的結合強度。常用的試驗方法有兩種:
(1)埃里克森(Erichson)杯突試驗
采用適當?shù)囊簤貉b置把一個直徑為20mm的球狀沖頭以0.2~6mm/s的速度壓入試樣,一直壓到所需的深度為止。結合強度差的鍍層經過幾毫米的變形,便從基體金屬上剝離或片狀剝離開來。
(2)羅曼諾夫(F.P.Romanoff)突緣帽試驗
試驗儀器配有一套用來沖壓凸緣帽的可調式模具,凸緣直徑為63.5mm,帽的直徑為38mm,帽的深度在0~12.7mm之間調整。一般把試樣試驗到使帽發生斷裂點為止。深引后未傷損部分將表明深引如何影響鍍層結構。
本試驗常用來檢查薄板鍍件基體與鍍層間的結合強度。特別適用于較硬的鍍層,如鎳和鉻。但深引試驗對延展性大的和較薄的鍍層都不可能有效地說明結合強度。因?yàn)樗隋儗雍突w金屬的延展性。
1、焊接 : 剝離試驗
將一根75mm×10mm×0.5mm的鍍錫低碳鋼或鍍錫黃銅試片,在距一端10mm處彎成直角,將短邊平面焊到試樣鍍層表面上,對長邊施加一垂直于焊接面的拉力,直至試片與試樣鍍層分離。若在焊接處或鍍層內部發生斷裂,則認為其結合強度好。
本試驗適用于檢驗厚度小于125μm的鍍層。
本方法未被廣泛應用,因?yàn)楹附舆^程達到的溫度可能會改變結合強度。
2、粘接 - 剝離試驗
將一種纖維粘膠帶(粘膠帶的附著強度值大約是每25mm的寬度為8N)粘附在鍍層上,用一定重量的橡皮滾筒在上面滾壓,以除去粘接面內的空氣泡。間隔 10s后,用垂直于鍍層的拉力使膠帶剝離,鍍層無剝離現象說明結合強度好。
本試驗特別適用于檢驗印制電路板中導體和觸點上鍍層的附著強度。試驗面積至少應有30mm²。
1、熱震試驗

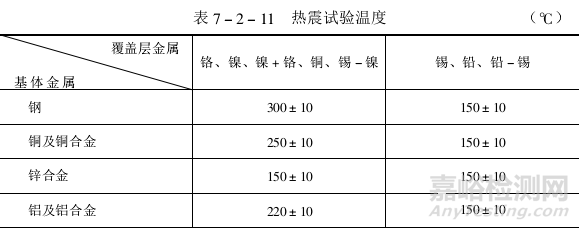

熱震試驗溫度見表/7-2-11。應該注意,易氧化的鍍層和基體應放在惰性氣體中或在適當液體中加溫。
2、塑料電鍍件的熱循環試驗
由于塑料的熱膨脹系數比金屬鍍層高6~7倍,因此溫度的任何變化將會在金屬和塑料界面上產生應力。通過多次冷熱循環試驗,塑料鍍件內應力愈來愈大,當達到極限時,便產生裂紋,以此可用來定性評價鍍層的結合強度。
GB/T12610塑料上電鍍層熱循環試驗中規定:

注:把試樣放在爐中加熱至表中規定的溫度,然后取出放入室溫的水中驟冷,觀察鍍層是否鼓泡或脫落。
(1)熱試驗條件分類:
A循環:上限溫度75±2℃,下限溫度20±5℃;
B循環:上限溫度75±2℃,下限溫度-20±2℃;
C循環:上限溫度±2℃,下限溫度-40±2℃;
(2)各類循環每個周期的試驗程序
A循環:
①在溫度為75±2℃的干燥箱內放置 1h。
②在溫度為20±5℃的干凈環境中放置1h。
B循環:
①在溫度為-20±2℃的低溫箱內放置1h。
②在溫度為20±5℃的干凈環境中放置1h。
③在溫度為75±2℃的干燥箱放置1h。
④在溫度為20±2℃的干凈環境中放置1h。
C循環:
①在溫度為-40±2℃的低溫箱內放置1h。
②在溫度為20±5℃的干凈環境中放置1h。
③在溫度為75±2℃的干燥箱內放置1h。
④在溫度為20±5℃的干凈環境中放置1h。
熱循環試驗類型及其周期數應按產品技術條件規定或供求雙方協商確定。經試驗后試樣主要表面不應有起泡、起皺、裂紋或脫落等。
六、陰極試驗法
將試樣作陰極放入 *0的氫氧化鈉溶液(ρ=1.054g/cm³)中用10A/dm²的電流密度,在90℃時通電處理,2min為觀察起點,15min后不起泡表明結合強度好。也可在5%的硫酸中用10A/dm²的電流密度在60℃條件下通電,經 5~15min不起泡為結合強度好。
本試驗只適用于能夠透過陰極釋放氫氣的鍍層(如鎳和鎳 ! 鉻)、對鉛、鋅、錫、銅或鎘等軟鍍層不適用。
1、試樣的制備
根據規定,試樣為75mm×100mm的塑料板,并鍍上厚度為40±4μm的酸性銅層。
2、測定程序
用鋒利的刀子切割銅鍍層至基體,成 /25mm寬的銅條(如圖7-2-4 ) 所示),并小心地從試樣任一端剝起銅層約15mm長,然后用夾具將剝離的銅層端頭夾牢,用垂直于表面90±5°的力進行剝離。剝離速度為25mm/min,且不間斷地記錄剝離力,直到銅鍍層與塑料分離為止。
剝離強度可按下式計算:

Fr表示剝離強度(N/cm);
Fρ表示剝離力(N);
h表示切割銅層寬度。
1、試樣的準備
取截面積為1cm²的銅柱(或鋁柱)和預制的塑料酸性鍍銅試樣(銅層厚度為 30~40μm進行粘合(按圖7-2-5所示)。在室溫下加壓固化24h,然后用刀子除去銅柱周圍的粘合劑,并切斷四周鍍層(切至塑料基體)待用。


2、測定程序
在拉力機上,用垂直于鍍件表面的力進行拉脫試驗,直到銅層與塑料基體分離為止。記下拉力值即可求得該塑料鍍層的拉脫強度FH(N/cm²)。幾個試樣的拉脫強度的平均值作為測定結果。
3、拉脫強度與剝離強度之間的關系
拉脫強度與剝離強度之間的關系為:
FH=5.5Fr/σ3/4
式中
FH———拉脫強度(N/cm²)
Fr——剝離強度(N/cm)
σ———被削離金屬層的厚度
1、奧拉(Ollard)法

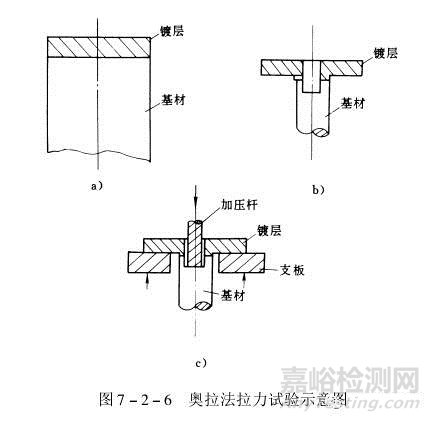

先在金屬棒材試樣上電鍍1.5mm以上厚度的鍍層(見圖)并加工成如圖的試樣,最后在專用夾具上進行測試(見圖)。此法只適于棒材。

2、改進的Ollard法

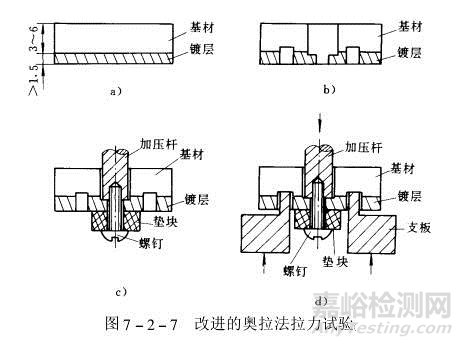

先在板材上電鍍1.5mm以上厚度的鍍層(見圖),再加工成如圖的測試試樣,然后與加壓桿、墊塊和螺釘進行裝配(見圖),最后在專用夾具上進行測試(見圖)。此法只適用于板材

3、工字梁法
本法先是在板材試樣上按下圖加工出兩個凹槽,并向槽內填充蠟制劑或低熔合金等可除去的填料,(若用蠟制劑則還需涂覆銀粉使其導電),再電鍍2mm以上厚度的鍍層(見下圖),最后加工成工字形試樣并除去填料在專用夾具上進行測試。
4、錐形頭法
首先在板材試樣的兩面同時電鍍鍍層(見圖),再加工成錐形頭試樣(見圖),然后在專用夾具上進行測試。
5、環形剪切法
首先在棒材試樣中部電鍍約/2.0mm厚的鍍層,再將鍍層兩端面加工平整后,放入鋼模中進行測試(見圖)。

6、T型試驗法

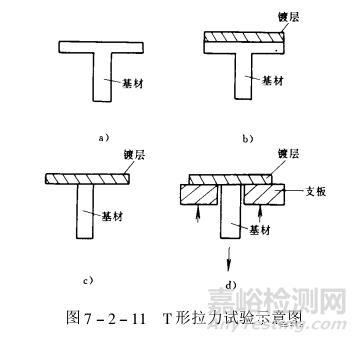

將T型試樣(見圖)一端鍍上一層厚鍍層,然后切去鍍層下方突出的基體,再作拉伸試驗。

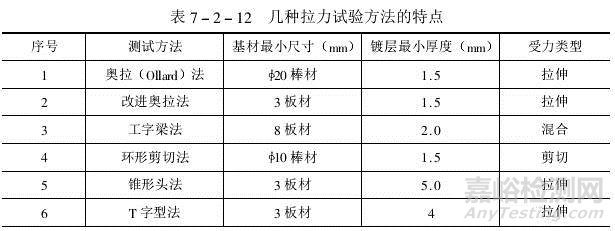

上述幾種拉力試驗方法的特點見下表:

注:
1、上述最小厚度值僅供參考,應依鍍層和基材不同而有所變動。
2、對貴金屬或軟金屬鍍層,可只鍍一薄層后,用鍍鎳層加厚。
以上介紹的鍍層結合強度試驗方法雖然很多,但具體選擇應用時,應綜合考慮鍍層特性、基體材質、鍍層厚度以及基體對熱處理的要求和設備條件等因素。不可將同一種方法在各種鍍層和各種情況下濫用。

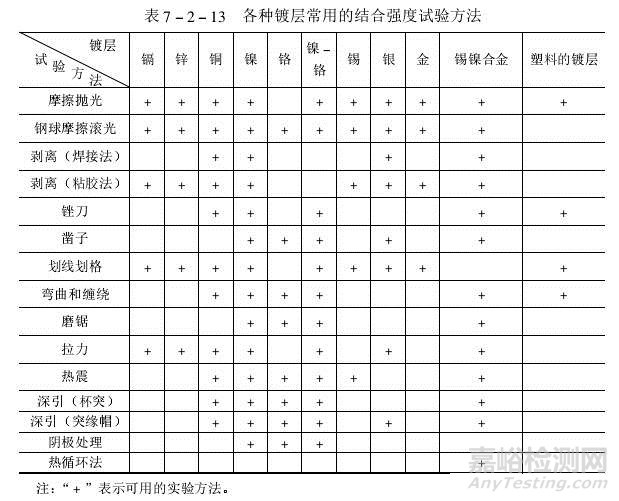

各類鍍層常用的結合強度試驗方法參見下表:
