    隨著電子技術的飛躍發展，數字式測量技術在電線電纜檢測領域得到越來越廣的應用，現有國標已明確規定了可采用導體直流電阻智能測試儀作為導體直流測試的專門設備。導體電阻智能測試儀具有高效率，高準確度，高分辯性等優勢將處于該行業的佼校者。
 二、導體電阻在電線電纜測試中的重要性
    導體電阻測量是電線電纜檢測項目的重中之重，導體電阻的大小直接影響電能的消耗，系統的電壓降，電路的漏電及發熱，甚至短路，因此導體電阻測試儀器的選用就尤為重要。下面就將河南瑞奇質檢設備研究所生產的型號為ZZJ-E半導體電阻測試儀作一介紹：
    1.首先ZZJ-E半導體電阻測試儀滿足GB/T3048.4-2007電線電纜電性能試驗方法標準要求。且自帶系統換算和自動較正，具有正反向測量。
    2.主要結構：

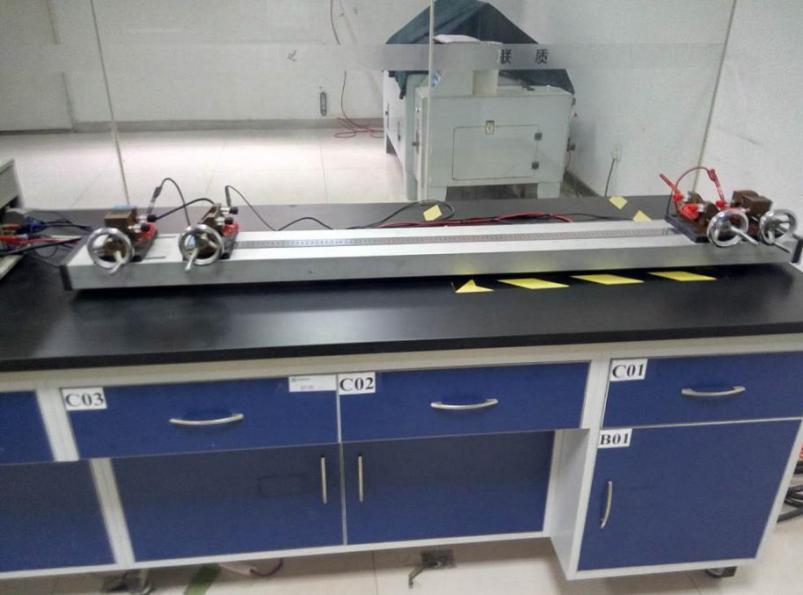

A：導線架及夾具圖

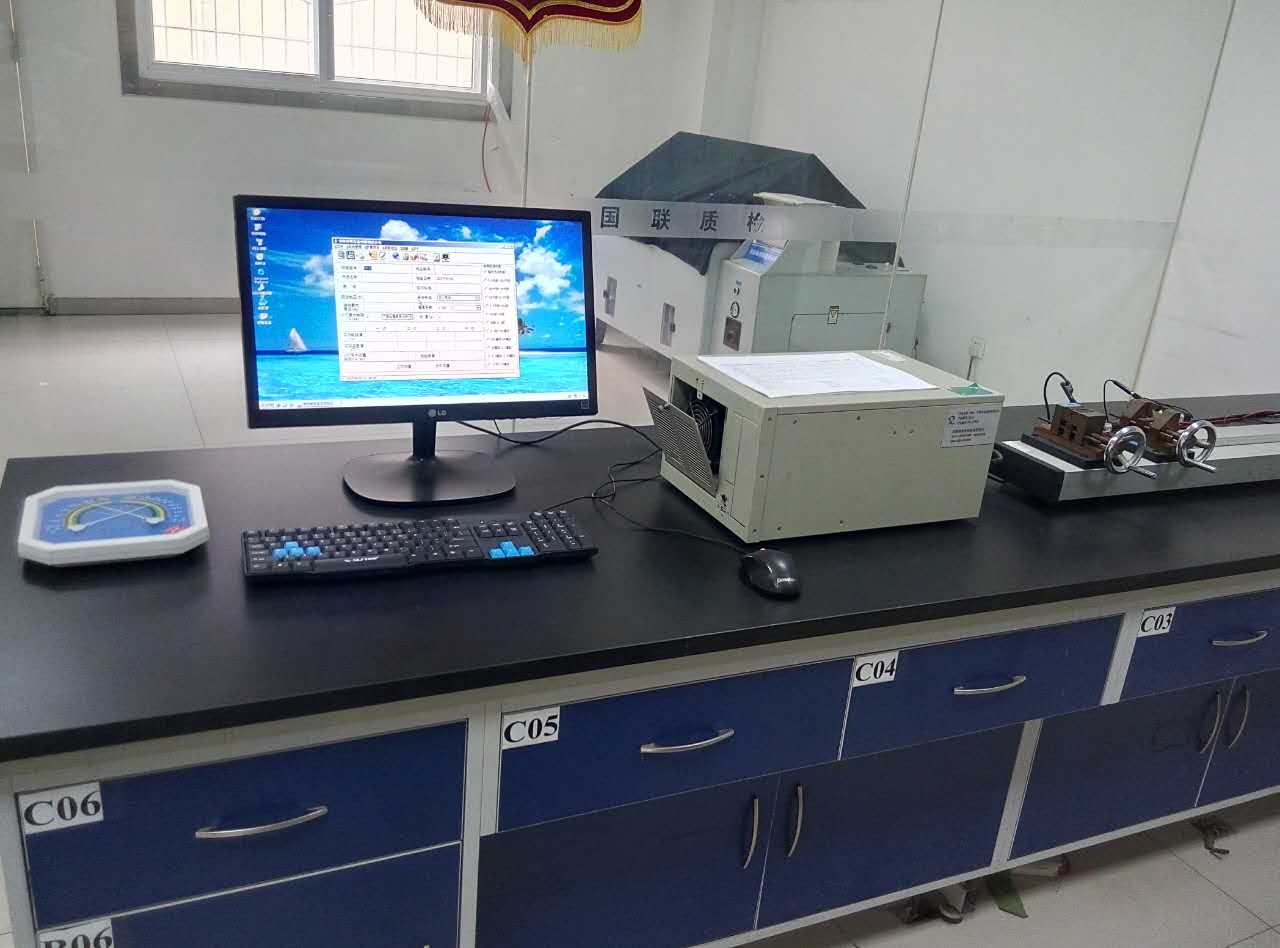

B：測試系統主機和顯示屏

3.儀器主要技術參數；
        A   測試最大面積    300mm2
        B   測試導線長度    1000mm
        C   電流電壓端間距   60mm
        D   夾具接觸寬度     42mm
        E： 直流電阻測量范圍1uΩ～2.5MΩ(有效數據為六位)
        F： 溫度測量誤差范圍 ±0.1℃
三、試樣前處理
1.從被電線電纜上切取長度不小于1m的試樣，（或盤卷作為試樣）除掉導電纜外護套絕緣外表皮及其它覆蓋物，也可以只取試樣兩端覆蓋物露出導體，處覆蓋物時避免損傷導體，以防影響測量數據，
2.試樣需要較直,不許截面扭曲或者導體拉長。
3.金屬表面潔凈，不應有附著物，油污等，氧化層盡可能除去。
4.對于鋁導體如截面再95mm2以上，建議選3m,電流引入端可采用鋁壓接頭。
四、測試操作

1. 測試前試樣在環境溫度為（15℃～25℃）濕度不大于85％的環境中處置至少24小時，
2. 將處置過的試樣固定在儀器夾具上，使導體和夾具充分接觸。
3. 打開計算機測試系統，輸入試樣編號，型號規格，電壓等級，材料狀態及日期。
4. 查看環境室溫濕度及系統熱電偶問度和環境室溫度差異，確認相差不超過0.1℃
5. 測量，對于小于0.1Ω的，讀取一個正相讀書和反向測量數，取算術平均值，對于較大電阻取倆個測量的平均值。
6. 關閉系統卸掉試樣，記錄下數具。

五、影響結果的幾點感悟
    1.由于系統測量時會對結果產生一定的誤差，所以當平均值于倆測試值之差與平均值之比大于0.1%時，就應減掉誤差值。
    2.測試人在測試過程中，可能操作錯誤對測試結果產生影響，如  （是樣未拉直，絞合結構試樣測試端松動，測試樣品表面樣化未處理干凈，剝離絕緣層損傷截面靜置時間過短等） 都需要重新測試確認。
3.溫度變化較大，系統熱電偶測溫前后倆次變化超過0.2℃，或者與實驗操作臺相差較大時，確定好實際溫度重新測試確認。
4.數字的修約也是影響結果的一環，截面比較大的導體阻值一般較小，所以數字的修約就顯得尤為重要，一般以此截面標準對應的效數字位數為準，且不要以小數點位數確定。
5.為了使測試值更加接近于真實值，應把測試值和儀器檢定對應范圍的讀書值作對比，或者采購標準電阻，與標準電阻對應范圍的測試值對比，取掉相差部分。
6.智能測試測試雖然省掉了計算環節，但是我們檢測人要懂得測試原理。并要清楚演算公式并會驗證智能測試數據和溫度系數。
測試值修正到20℃時的計算公式為;
                 R₂₀=R_t.k_t.1000/L
其中R20-20℃時每公里長度電阻值，Rt-t℃時L長電纜的實測電阻值，L-被測量的電纜長度，Kt-溫度為t℃時的溫度校正系數。
銅導體為        Kt,cu=254.5/234.5+t=1/1+0.00393(t-20）
鋁導體為        Kt,AL=248/228+t=1/1+0.00403(t-20）
            附溫度系數表（0℃～23)℃

六、舉例說明幾種因素對測試電阻的影響

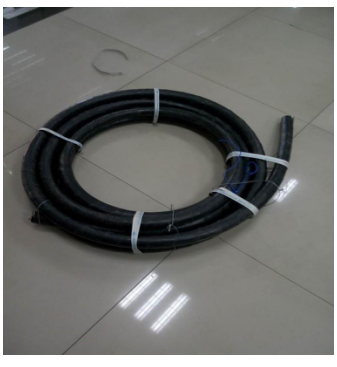

測試導體電阻185mm2完整試樣圖片如下



對于絞合導體端頭松動，試樣靜置時間太短，以及溫度偏差測的數據如下;

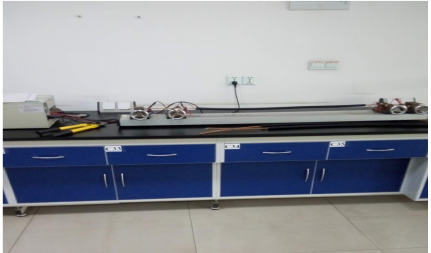

示例中的測試圖片

    由上測試結果看出：同一導體按要求測試時的測試值和真正測試值有一定差距，因此大家在測試時要一定按標準及有關影響的因素測試得出正確的數具。
    最后，為了保證儀器的正常使用，要按時檢定，定期對儀器進行保養，保持系統更新，測試夾具和整體儀器的清潔，特別是注意夾具不能氧化。
    總之，試驗是儀器的結果，只有充分了解儀器，并規范操作，剔除影響的因素，才能得出正確的結果，以上是西安材料檢測網的實驗員對儀器及測試情況的了解。如果您有意見或建議可以在論壇為留言
