工程師不得不知的PCB基本常識

嘉峪檢測網 2016-10-27 16:23

分以下5個方面給大家介紹：

1.線路板簡介

2.線路板材料介紹

3.線路板基本疊構

4.線路板制作流程

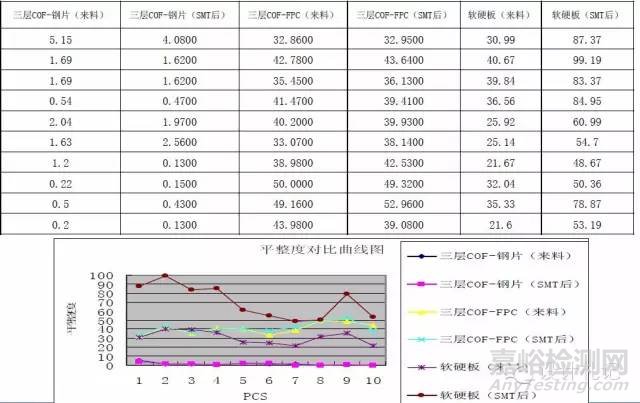

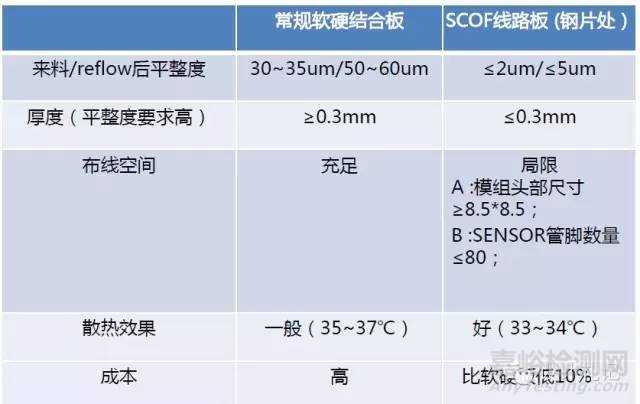

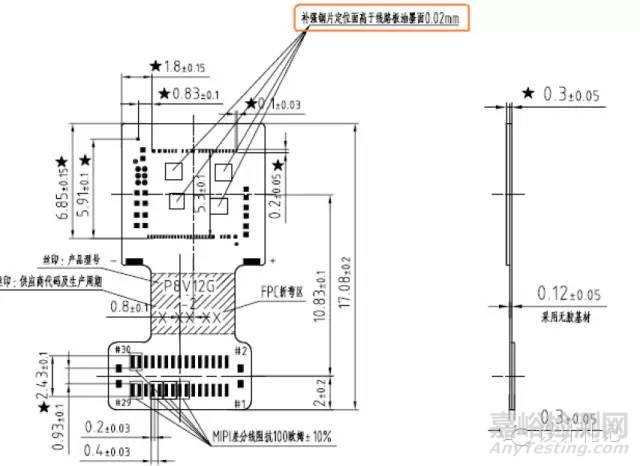

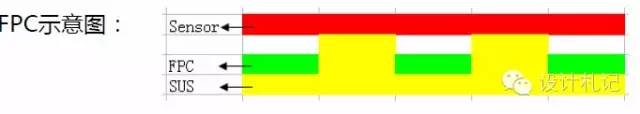

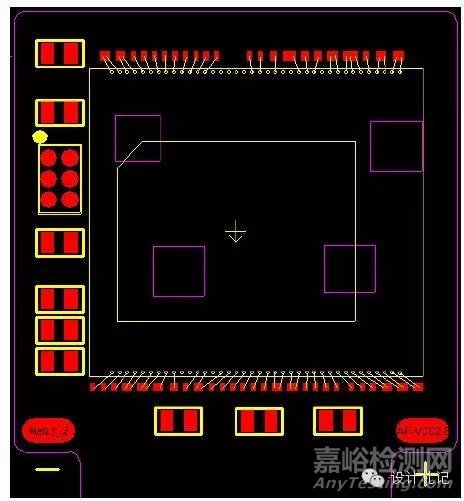

5.線路板案例分享

1線路板簡介

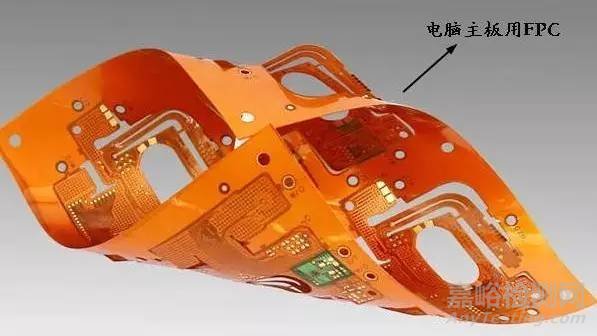

1.撓性印制電路板

撓性印制電路板（FlexPrintCircuit，簡稱“FPC”），是使用撓性的基材制作的單層、雙層或多層線路的印制電路板。它具有輕、薄、短、小、高密度、高穩定性、結構靈活的特點，除可靜態彎曲外，還能作動態彎曲、卷曲和折疊等。

工程師不得不知的PCB基本常識

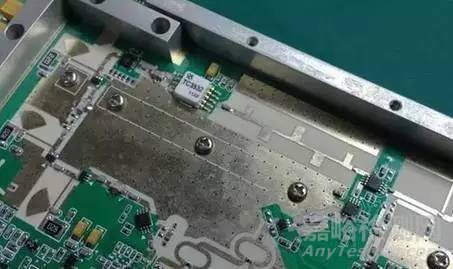

2.剛性印制電路板

剛性印制電路板(PrintedCircuieBoard，簡稱“PCB”)，是由不易變形的剛性基板材料制成的印制電路板，在使用時處于平展?fàn)顟B(tài)。它具有強度高不易翹曲，貼片元件安裝牢固等優點。

工程師不得不知的PCB基本常識

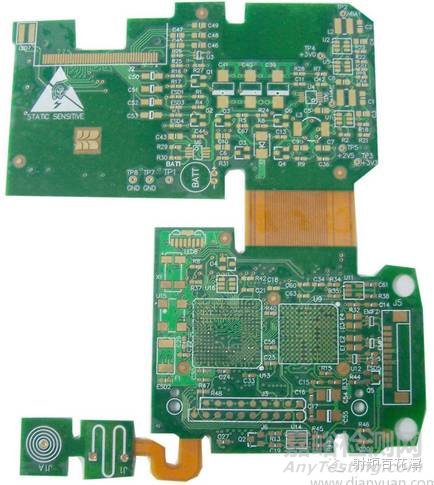

3.軟硬結合板

軟硬結合板（RigidFlex），是由剛撓和撓性基板有選擇的層壓在一起組成，結構緊密，以金屬化孔形成電氣連接的特殊撓性印制電路板。它具有高

密度、細線、小孔徑、體積小、重量輕、可靠性高的特點，在震動、沖擊、潮濕環境下其性能仍很穩定。可柔曲，立體安裝，有效利用安裝空間，被廣泛應用于手機、數碼相機、數字?jǐn)z像機等便攜式數碼產品中。剛－柔結合板會更多地用于減少封裝的領域，尤其是消費領域。

2線路板材料介紹

1、導電介質:銅(CU)

﹣銅箔:壓延銅(RA)、電解銅(ED)、高延展性電解銅(HTE)

﹣厚度:1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ,此為較常見的厚度

﹣OZ（盎司）：銅箔厚度單位；1OZ = 1.4 mil

2、絕緣層:聚酰亞胺(Polyimide)、聚脂（Polyester）、聚乙稀萘（PEN）

﹣較常用的為聚酰亞胺(簡稱“PI”)

﹣PI厚度:1/2mil、1mil、2mil,此為較常見的厚度

﹣1 mil = 0.0254mm = 25.4um = 1/1000 inch

3、接著劑(Adhesive)：環氧樹脂系、壓克力系。

﹣較為常用的是環氧樹脂系,厚度跟據不同生產廠家的不同而不定

4、覆銅板(Cucladlaminates,簡稱“CCL”):

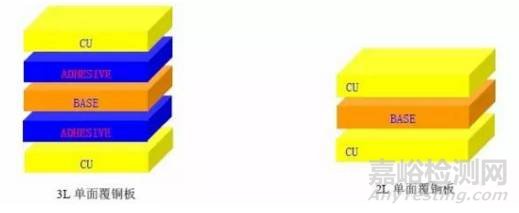

﹣單面覆銅板：3LCCL（有膠）、2LCCL（無膠），以下為圖解。

﹣雙面覆銅板：3LCCL（有膠）、2LCCL（無膠），以下為圖解。

工程師不得不知的PCB基本常識

5、覆蓋膜(Coverlay ,簡稱“CVL”) ：由絕緣層和接著劑構成，覆蓋于導線上，起到保護和絕緣的作用。具體的疊層結構如下

工程師不得不知的PCB基本常識

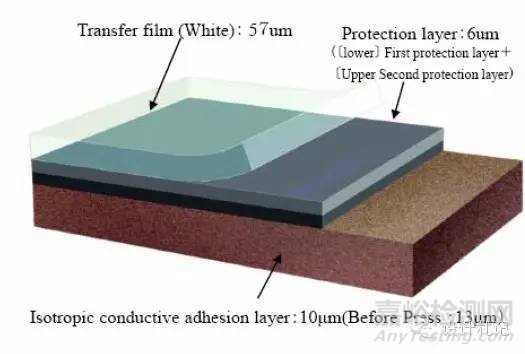

2、導電銀箔：電磁波防護膜

﹣類型：SF-PC6000（黑色,16um）

﹣優越性：超薄、滑動性能與撓曲性能佳、適應高溫回流焊、良好的尺寸穩定性。

常用的為SF-PC6000,疊層結構如下:

工程師不得不知的PCB基本常識

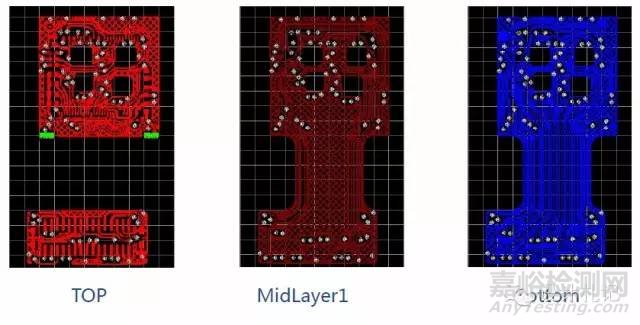

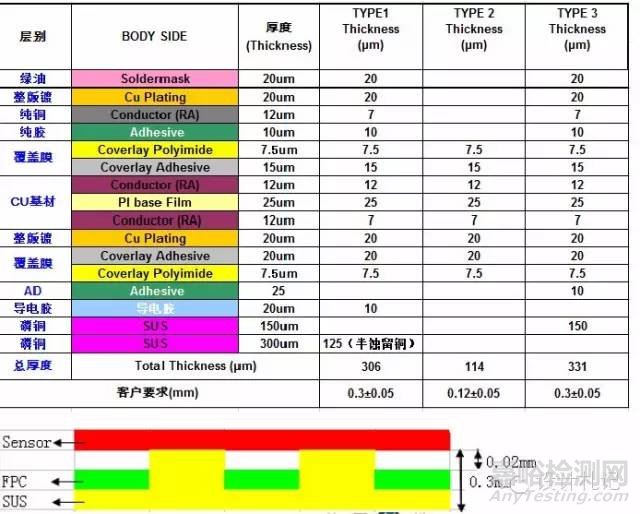

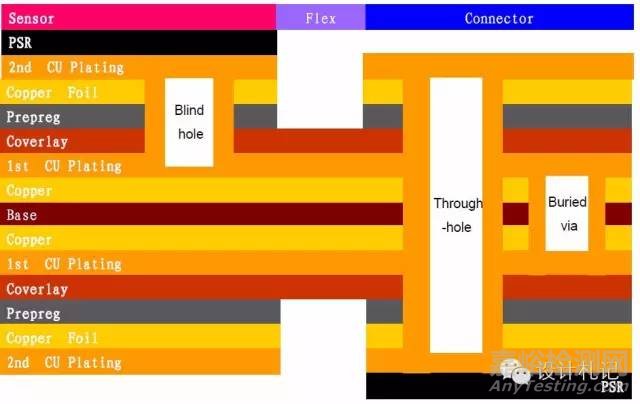

3Rigid-Flex疊構展示

工程師不得不知的PCB基本常識

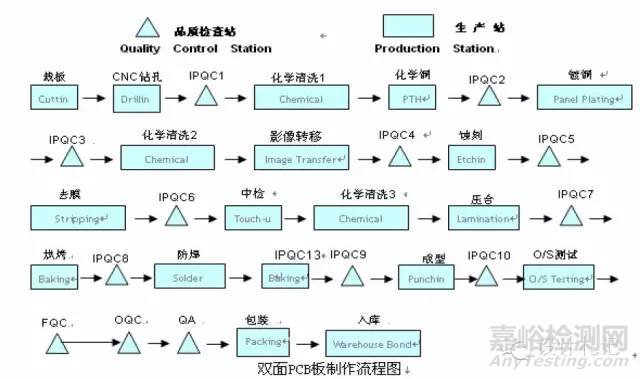

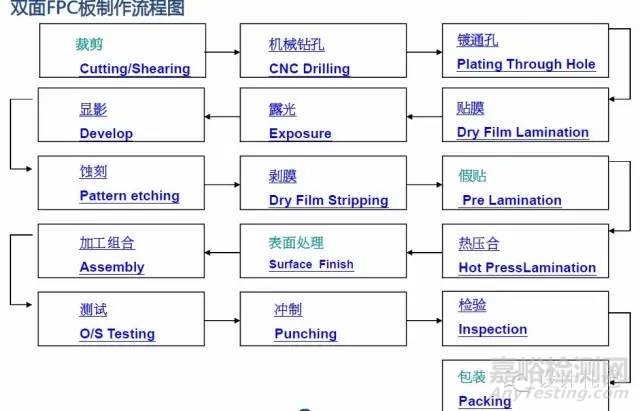

4線路板制作流程

工程師不得不知的PCB基本常識

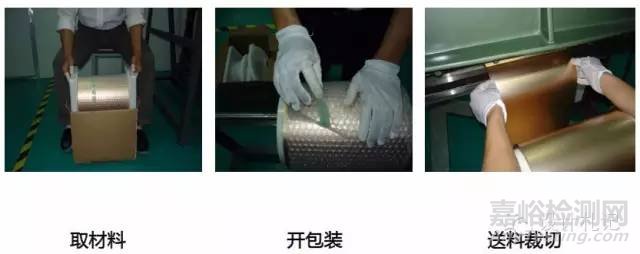

1、開料：裁剪 Cutting／Shearing

工程師不得不知的PCB基本常識

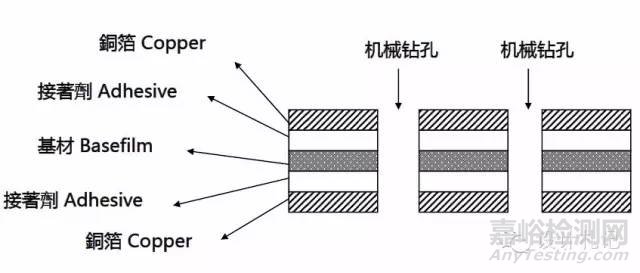

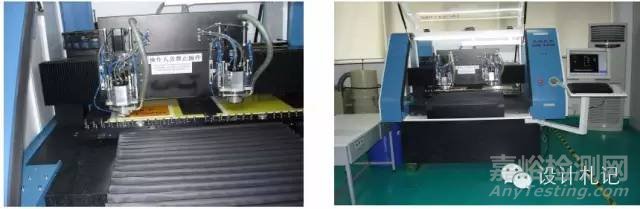

2、機械鉆孔CNCDrilling

工程師不得不知的PCB基本常識

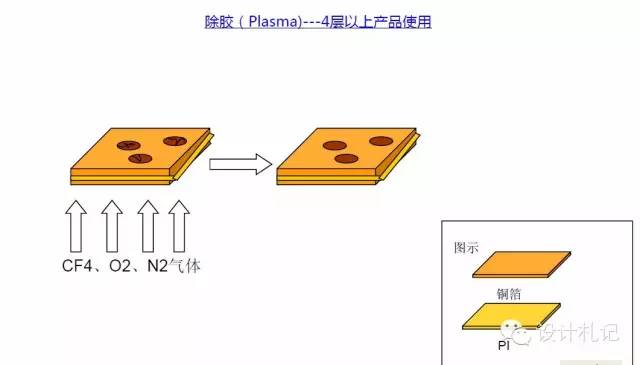

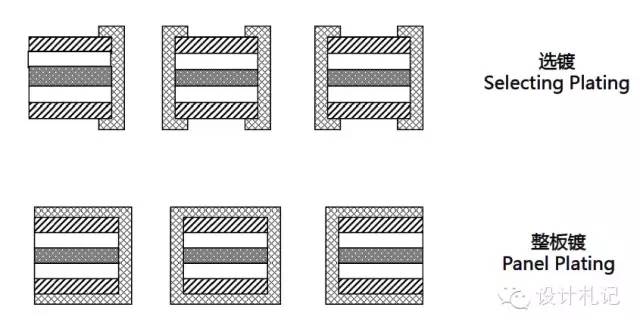

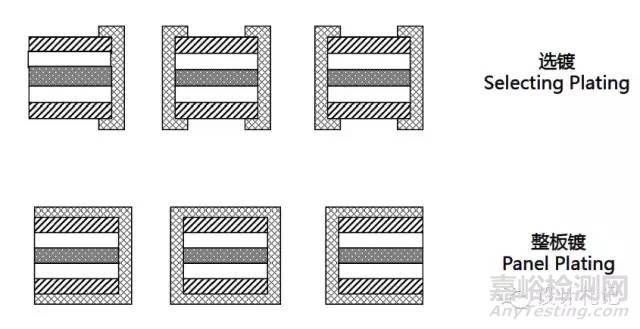

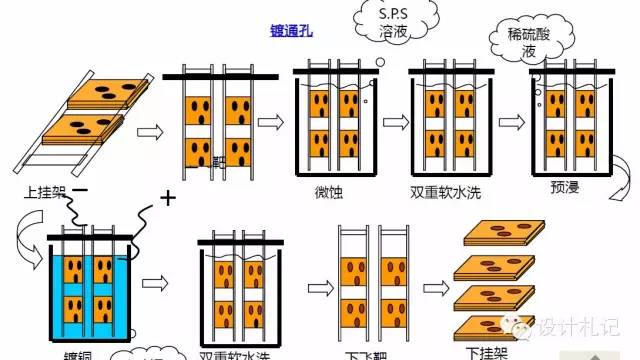

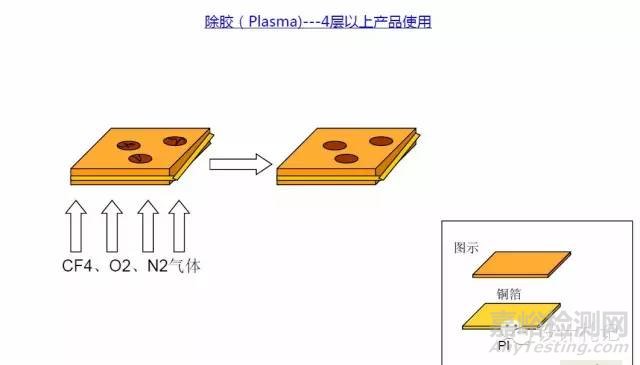

3、鍍通孔PlatingThroughHole

工程師不得不知的PCB基本常識

4、DES制程（五部曲）

（1）.貼膜（貼干膜）

工程師不得不知的PCB基本常識
（2）.曝光

作業環境：黃光

作業目的：通過UV光照射和菲擋，菲林透明的地方和干膜發生光學聚合反應，菲林是棕色的地方，UV光無法穿透，菲林不能和其對應的干膜發生光學聚合反應。

工程師不得不知的PCB基本常識

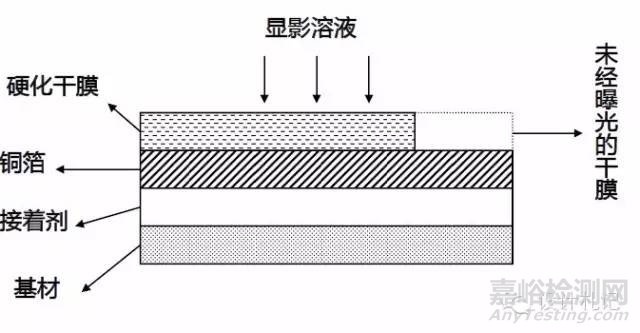

（3）.顯影

作業溶液： Na2CO3（K2CO3)弱堿性溶液

作業目的：用弱堿性溶液作用，將未發生聚合反應之干膜部分清洗掉

工程師不得不知的PCB基本常識
（4）.蝕刻

作業溶液：酸氧水：HCl+H2O2

作業目的：利用藥液將顯影后露出的銅蝕刻掉，形成圖形轉移。

工程師不得不知的PCB基本常識

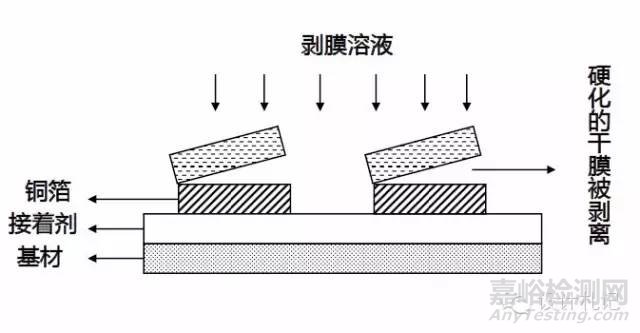

(5).剝膜

作業溶液：NaOH強堿性溶液

工程師不得不知的PCB基本常識

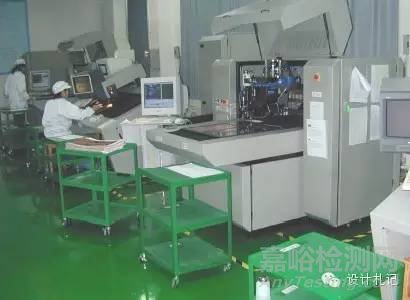

5、AOI

主要設備:AOI、VRS系統

已形成線路的銅箔要經過AOI系統掃描檢測線路缺失。標準線路圖像信息以數據形式存儲于AOI主機中，通過CCD光學取像頭將銅箔上線路信息掃描進入主機與存儲之標準數據比較，有異常時異常點位置會被編號記錄傳輸?shù)絍RS主機上.。VRS上會對銅箔進行300倍放大，依照事先記錄的缺點位置依次顯示,通過操作人員判斷其是否為真缺點，對于真缺點會在缺點位置用水性筆作記號。以方便后續作業人員對缺點分類統計以及修補。作業人員利用150倍放大鏡判斷

缺點類型，分類統計形成品質報告，并反饋到前制程以方便改善措施之及時執行。由于單面板缺點較少，成本較低，難于使用AOI判讀，所以使用人工肉眼直接檢查。

工程師不得不知的PCB基本常識

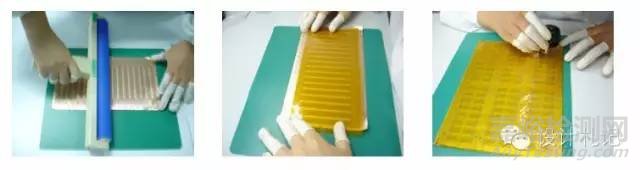

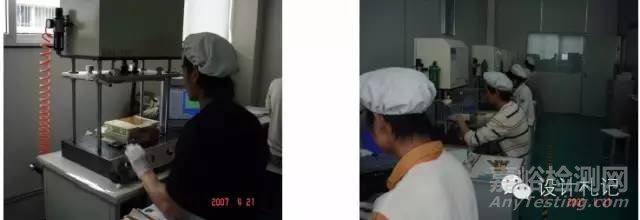

6、假貼

保護膜作用：1）絕緣、抗焊錫作用；

2）保護線路；

3）增加軟板的可撓性等作用。

工程師不得不知的PCB基本常識

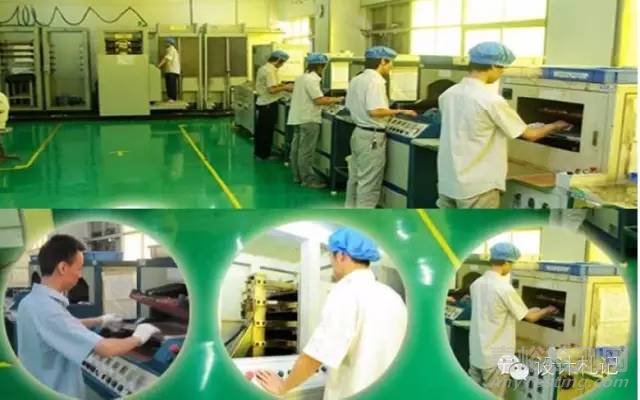

7、熱壓合

作業條件：高溫高壓

工程師不得不知的PCB基本常識

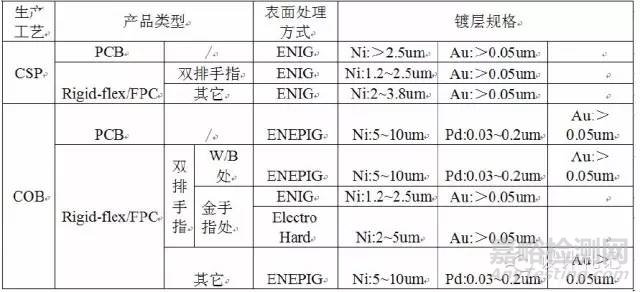

8、表面處理

熱壓完后，需對銅箔裸露的位置進行表面處理。

方式依據客戶要求而定

工程師不得不知的PCB基本常識

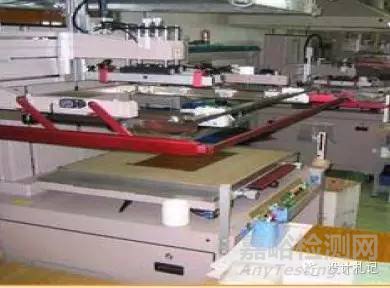

9、絲印

主要設備:網印機.烤箱.UV干燥機.網版制版設備通過網印原理將油墨轉到產品上.主要印刷產品批號,生產周期,文字,黑色遮蔽,簡單線路等內容.通過定位PIN將產品與網版定位,通過刮刀壓力將油墨擠壓到產品上.網版為文字和圖案部分部

分開通,無文字或圖案部分被感光乳劑封死油墨無法漏下.印刷完畢后,進入烤箱烘干,文字或圖案印刷層就緊密結合在產品表面.一些特殊產品要求有部分特殊線路,如單面板上增加少許線路實現雙面板功能,或是雙面板增加一層遮蔽層都必須通過印刷實現. 如油墨為UV干燥型油墨,則必須使用UV干燥機干燥.常見問題:漏印、污染、缺口、突起、脫落等.

工程師不得不知的PCB基本常識

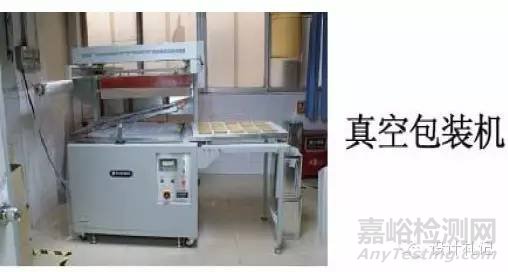

10、測試（O/S檢測）
