中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

　　隨著線纜行業(yè)朝著低煙無鹵電纜料的方向發(fā)展，線纜企業(yè)對(duì)新產(chǎn)品的研發(fā)投入了更多的資金。為檢測(cè)產(chǎn)品的可靠性，借助專業(yè)的第三方檢測(cè)公司全面的檢測(cè)設(shè)備，則更有效的降低了成品檢測(cè)的成本。

　　本案例應(yīng)客戶要求，檢測(cè)線材的主成分定性、并進(jìn)行熱重分析和差熱分析，以確定其是否符合產(chǎn)品的生產(chǎn)要求。

　　主成分定性

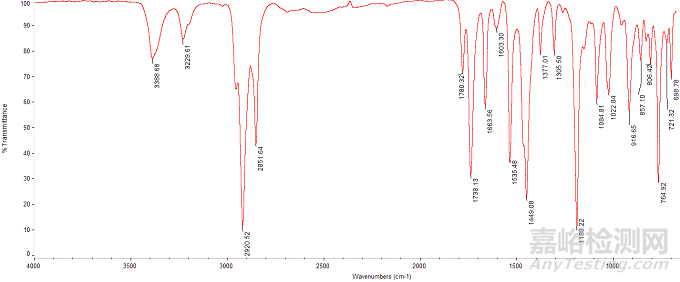

　　在23±2℃，50±5%R.H環(huán)境下，使用傅里葉變換紅外光譜儀(Thermo Nicolet iN10),根據(jù)標(biāo)準(zhǔn)GB/T 6040-2002紅外光譜分析方法通則對(duì)樣品進(jìn)行測(cè)試，測(cè)試曲線如圖：

　　由樣品紅外光譜結(jié)果可知，3000~2800cm-1為飽和C-H的伸縮振動(dòng)區(qū)域，C=O伸縮振動(dòng)的吸收在1738.13cm-1、1780.32 cm-1、1663.56 cm-1。1603.30cm-1處為苯環(huán)骨架振動(dòng)，1449.08 cm-1處為-CH3剪切扭曲變形振動(dòng)吸收峰。1188.22cm-1處為-CO伸縮振動(dòng)吸收峰，764.92cm-1及698.78 cm-1處為苯環(huán)上CH面外彎曲振動(dòng)吸收，721.32cm-1處為(CH2)n彎曲振動(dòng)吸收峰。通過比較樣品圖譜與標(biāo)準(zhǔn)圖譜可知，樣品的主成分為聚烯烴。

　　熱重分析

　　在23±2℃，50±5%R.H環(huán)境下，使用熱重分析儀根據(jù)標(biāo)準(zhǔn)ISO 11358-1:2014塑料高聚物熱量的分析法(TG)第1部分：一般原則對(duì)樣品進(jìn)行檢測(cè)。

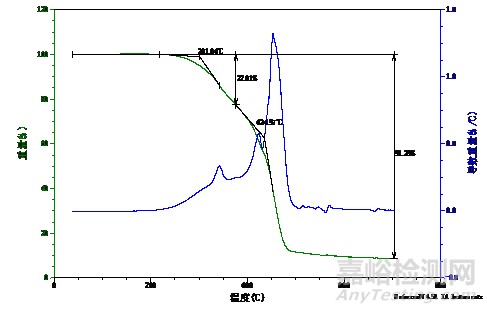

　　在調(diào)試儀器后，取適量樣品置于坩堝內(nèi)，使用儀器自帶稱取功能稱取樣品質(zhì)量，在以10ºC /min的速率從室溫升溫到700℃的條件下，測(cè)得樣品的熱重曲線為：

　　3.差熱分析

　　在23±2℃，50±5%R.H的環(huán)境下，使用差熱分析儀，根據(jù)標(biāo)準(zhǔn)ISO 11357-3:2011塑料差示掃描量熱法(DSC)第3部分:熔融和結(jié)晶溫度及熱焓的測(cè)定對(duì)樣品進(jìn)行檢測(cè)。

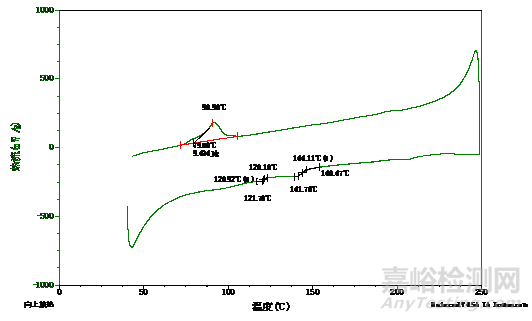

　　在維護(hù)儀器后，裝入兩個(gè)空白坩堝進(jìn)行基線測(cè)量，設(shè)置合適的氣體壓力與溫度閾值和初始?xì)怏w流量等參數(shù)，取適量樣品于分析天平上稱取質(zhì)量后，放入坩堝內(nèi)封蓋，置于爐體內(nèi)，以10℃/min的速率從室溫升溫到250℃再降到室溫，測(cè)得樣品的測(cè)試曲線如圖：
