1. CAF是什么?
CAF中文名為導電陽極絲,是Conductive Anodic Filament首字母的縮寫。它的存在,輕微者可導致產品導體間漏電而無法開機,嚴重者可導致長期漏電發熱而引起基材碳化,最終引起火災。CAF的生長主要是由于玻纖與樹脂間存在空隙或者玻纖內部存在空心,在后期的正常使用過程中受導體間電勢差作用,在濕熱的條件下,銅發生水解反應并沿著通道遷移并沉積所形成。涉及的電化學反應方程式如下:
1)Cu ® Cu2+ +2e- (銅在陽極發生溶解)
H2O ® H++OH-
2H+2e- ® H2
2)Cu2++2OH-®Cu (OH)2 (銅從陽極向陰極方向發生遷移)
Cu (OH)2 ®CuO+H2O
3)CuO+H2O®Cu (OH)2®Cu2++2OH- (銅在陰極沉積)
Cu2++2e-®Cu
根據PCB布線情況,歸納起來有幾種位置存在CAF生長的風險:孔到孔,孔到線,線到線,層到層,示意圖見圖1。而PCB制作過程中鉆孔會使得基材承受較大的機械應力作用,從而導致玻纖與樹脂結合界面間出現縫隙,因此孔到孔、孔到線發生CAF生長更為普遍。

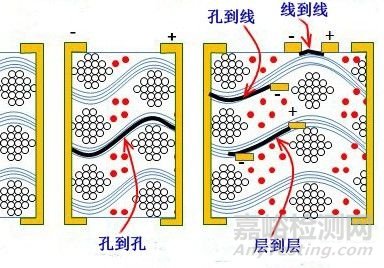

圖1. CAF生長位置示意圖
不難看出,要發生CFA生長,需滿足以下幾個條件:
(1)基材內存在間隙,提供離子運動的通道;
(2)有水分存在,提供離子化的環境媒介;
(3)有金屬離子物質存在,提供導電介質;
(4)導體間存在電勢差,提供離子運動的動力;
CAF生長的載體是PCB,在工作過程中勢必帶電,電勢差這一條件很容易滿足??足~、導線均是銅材,屬金屬物質,導電介質也很容易滿足。使用環境中均會有一定的濕度,基材也會有一定的吸水性質,因此環境媒介也很容易滿足。而樹脂與玻纖結合是通過化學鍵結合,產生裂縫相對較難實現,因此離子運動的通道成為CAF生長的關鍵。
2. CAF失效分析典型案例
典型案例
案例一:某車載導航面板在使用半年后出現息屏現象,拔出SD存儲卡后可重新開機,再插上SD卡則立即息屏關機。經排查確認開關鍵網絡與SD卡網絡間存在漏電。分析排除表面焊點間漏電引起失效后,定位至兩個相鄰過孔間漏電,切片顯示兩個過孔間已發生CAF生長。SD卡網絡過孔孔粗較大,表明鉆孔存在不良,造成玻纖與樹脂結合界面出現裂縫從而提供生長通道。實測兩孔孔壁間距僅約0.2mm,如此小的間距且使用的不是耐CAF基材材料,這就增大了CAF發生的風險。

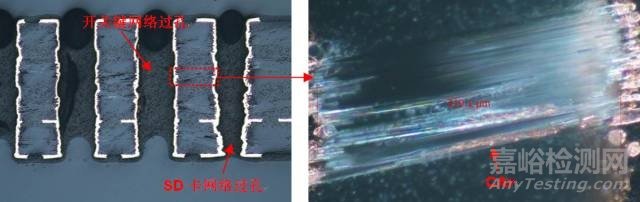

圖2. 切片分析圖
案例二:某LED燈板在使用很短一段時間后出現藍燈竄亮失效,電路分析后定位至兩個相鄰過孔,最終切片也證實了孔與孔之間發生CAF生長失效,見圖3。
圖3. CAF圖片
進一步對CAF作垂直方向切片,發現玻纖內部存在空心現象,見圖4。查基材制作所用原料的測試記錄,發現該基材所用的玻纖并未進行中空玻纖束試驗加以管控,所以具有中空缺陷的玻纖被投入生產,最終導致CAF發生。

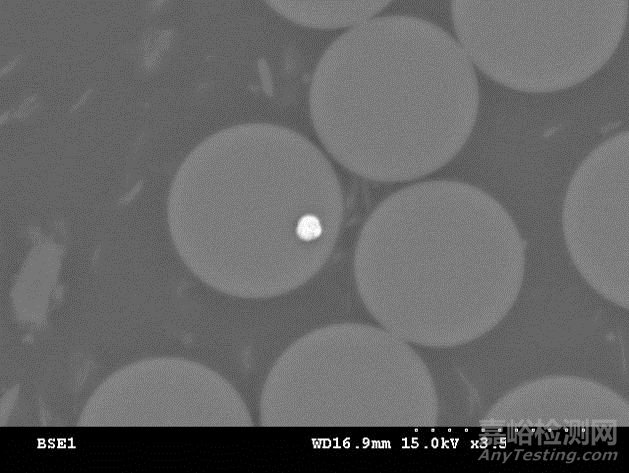

圖4. 玻纖空心圖片
3. CAF失效的預防
身患癌癥的人無藥可救,但醫生會去研究病因,給健康的人加以忠告,防止癌癥染身。同理發現CAF失效,分析其機理,同樣也可以給產品的生產提供預防措施。綜合前輩們研究結果,小編整理了幾個方面的預防措施。
(1) PCB制作工藝優化
PCB的過孔很大一部分是采用機械鉆孔的方式實現,而機械鉆孔是采用高速旋轉的鉆刀對基材進行加工。鉆刀的旋轉對基材形成拉扯的應力作用,加上鉆孔過程鉆刀與基材摩擦產生的熱量,玻纖與樹脂的結合很容易失去作用而產生縫隙,給CAF生長提供通道,因此生產上應合理規范鉆孔的參數,包括進刀速、退刀速、鉆速、孔限等,將拉扯的應力作用降低至最小。
此外PCB基材種類繁多,應根據不同的基材類型設置不同的鉆孔參數。舉個例子,無鹵材料因添加含P或含N官能團的物質作為阻燃劑,分子鍵剛性增加,且為保證基材的剛性還會添加一些無機填料,這就造成鉆孔過程對鉆刀磨損更嚴重,因此在設定鉆孔參數時應區別于含鹵基材。
(2)設計優化
在長期水汽作用下,玻纖與樹脂結合界面劣化是大多數基材無法避免的,這就要求從設計上尋求降低CAF風險的方法了。眾所周知,玻纖束是橫縱交錯的,合理避開玻纖束直接連接兩個相鄰過孔也是預防CAF的一種有效方式。例如圖5中a方式的鉆孔位置,玻纖束直接連接兩個過孔,孔間距較小時,長時間工作勢必引發CAF生長,但是將鉆孔方式錯開一些,轉換成b方式,避開了玻纖束直接連接過孔,CAF生長通道受阻,達到預防CAF生長的目的。

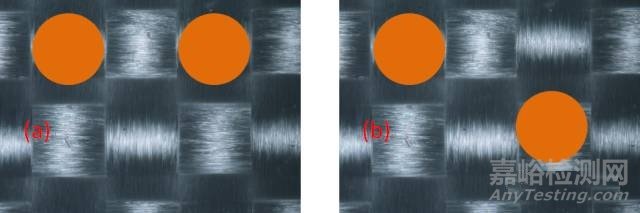

圖5. 鉆孔方式示意圖
(3) PCB基材優選
產品設計階段應將CAF風險考慮在內,在選材上做足功課。在納入合格基材供應商之前,應對其生產的基材進行耐CAF測試。例如要求嚴格控制鉆孔參數條件下,設計不同的孔徑、不同的孔間距、不同的孔到線距離測試模塊,在高溫高濕條件下加載偏壓,并在線監測絕緣阻值變化,對基材耐CAF能力進行摸底,根據測試結果優選基材,優化PCB布線過程的孔間距、孔到線間距,從而達到預防CAF發生的目的。具體測試方法可參考IPC-TM-650 2.6.25 2003。

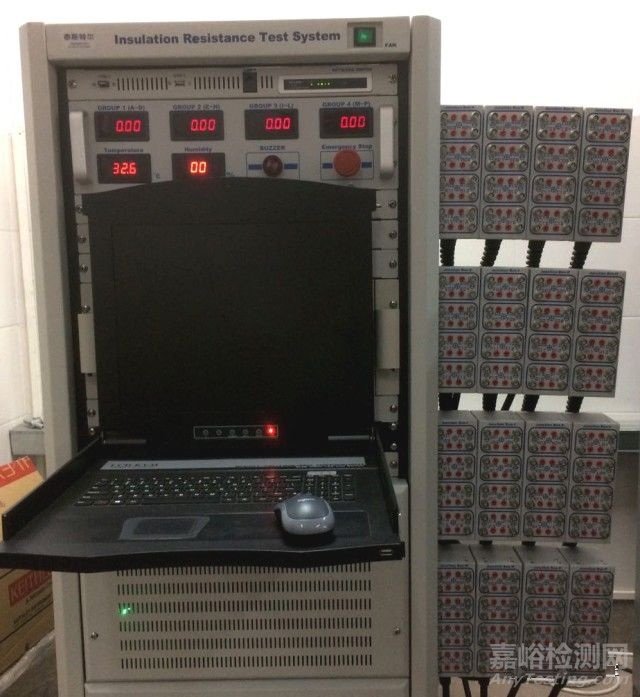

圖6. 絕緣電阻在線檢測設備







來源:賽寶
