擊穿電壓、擊穿強度和耐電壓測定——目的要求

①    了解測定聚合物擊穿電壓、擊穿強度和耐電壓的基本原理。

②    掌握聚合物擊穿電壓、擊穿強度和耐電壓的測定方法。

實驗原理

本方法是用連續均勻升壓或逐級升壓的方法，對試樣施加交流電壓，直至擊穿，測出擊穿電壓值，計算試樣的介電強度。用迅速升壓的方法，將電壓升到規定值，保持一定時間試樣不擊穿，記錄電壓值和時間，即為此試樣的耐電壓值。

本方法適應于固體電工絕緣材料如絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、套粗和玻璃等在工頻電壓下?lián)舸╇妷?、介質強度和耐電壓測試。對有些絕緣材料如橡膠制品、薄膜等的上述性能實驗，可按有關標準或參與標準進行。

擊穿電壓、擊穿強度和耐電壓測定——實驗原材料和儀器設備

（1） 原材料。高密度聚乙烯（HDPE），試樣三個，尺寸為：直徑120mm，厚度4mm。試樣表面應平整、均勻、無裂紋、氣泡和機械雜質等缺陷。

（2） 儀器設備

① 厚度測量儀。用厚度測量儀在試樣測量面積下沿直徑測量不小于3點，取其算術平均值作試樣厚度，測量厚度誤差為±0.01mm。

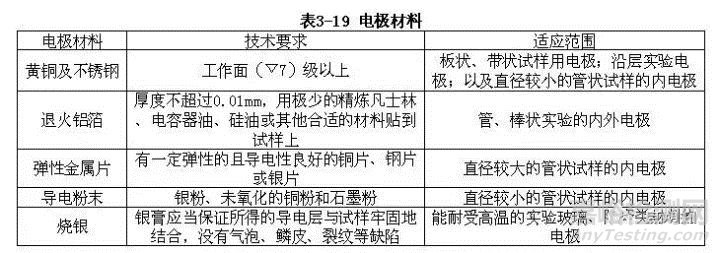

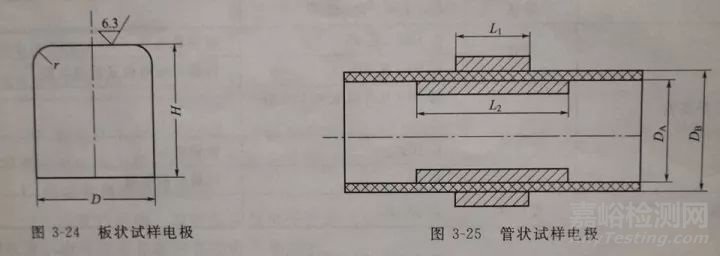

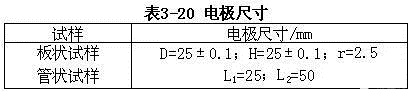

② 電極。常用的電極材料見表3-19.電極尺寸板狀試樣的上下電極如圖3-24所示，管狀試樣電極如圖3-25所示、電極尺寸見表3-20.

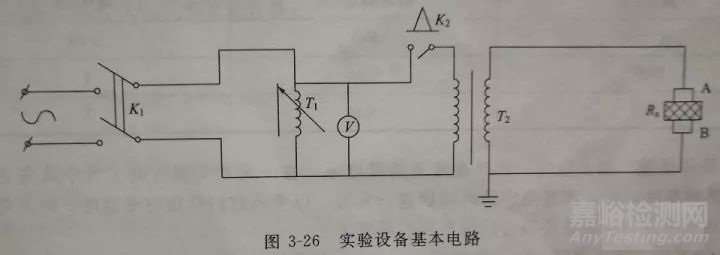

③ 實驗設備基本電路，如圖3-26所示。

④ 線路基本要求

a. 過電流繼電器應有足夠的靈敏感，保證試樣擊穿時在0.1s內切斷電源、動作電流應使高壓實驗變壓器的次級電流小于其額定值。

b. 電源的電壓應為波形失真率不大于5%的正弦波。

c. 高壓變壓器的容量必須保證其次級額定電流為0.03~0.1A。

d. 調壓器能均勻地調節電壓，其容量與實驗變壓器的容量相同。

⑤電壓測量儀。在高壓側用精度不低于1.5級的靜電計、球隙或通過精度不低于0.5級的電壓互感器來測量。在低壓側用精度不低于0.5級伏特特表測量，其測量衰差不應超過±4%。

擊穿電壓、擊穿強度和耐電壓測定——實驗步驟

實驗步驟

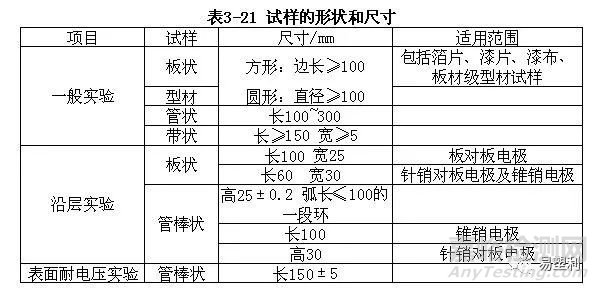

（1） 試樣的選擇。試樣的幾何形狀見表3-21。

（2） 試樣處理

① 試樣的清潔處理。用蘸有溶劑（對試樣不起腐蝕作用）的綢布擦洗。

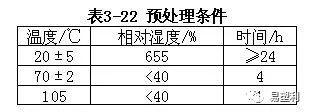

② 試樣的預處理。為減少試樣以往放置條件的不同而產生的影響，使實驗結果有較好的重復形和可比性。預處理?xiàng)l件可按表3-22選取。

③ 條件處理。指實驗前，試樣在規定的溫度下，在一定相對濕度的大氣中或完全浸于水（或其他液體）中，放置規定的時間后進行實驗，以考核材料性能有受溫度、濕度等各種因素影響的程度。處理?xiàng)l件和方法按產品標準規定。

④ 試樣的正?；幚怼Ｔ谝话闱闆r下，經過加熱預處理或高溫處理后的試樣，應在溫度為（20±5）℃和相對濕度（65±5）%的條件下放置不少于16h，方能進行常態實驗。

（3） 實驗煤質

① 液體煤質。常態實驗及90℃以下的熱態實驗采用清潔的變壓器油，90~300℃以內的熱態實驗采用清潔的過熱汽缸油。

② 氣體煤質。采用空氣，如有飛弧可在電極周圍加用柔軟硅橡膠之類的防飛弧圈。防飛弧圈與電極之間有1mm左右的環狀間隙，其環寬30mm左

（4） 實驗環境

① 常態實驗環境溫度為（20±5）℃，相對濕度為（65±5）%。

② 熱態實驗或潮濕環境實驗條件由產品標準予以規定。

（5） 擊穿強度測定

① 連續均勻升壓法。采用連續均勻升壓地升壓速度見表3-23。

② 1min逐級升壓法。按下列方式升壓，第一級加電壓值為標準規定擊穿電壓的50%，保持1min，以后每級升壓后保持1min，直至擊穿，級間升壓時間不超過10s，升壓時間應計在1min內，每級電壓值采用表3-24中所規定的值。如果擊穿發生在升壓過程中，則以擊穿前開始升壓的那一級電壓作為擊穿值，如果擊穿發生在保持不變的電壓級上，則以該級電壓作為擊穿電壓。

（6）耐電壓實驗。在試樣上連續均勻升壓到一定的實驗電壓后保持一定時間，試樣若不擊穿則定此電壓為耐電壓值。實驗電壓和時間由產品標準規定。
