中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、什么是龜裂汽白？

龜裂汽白：龜裂是塑料制品較常見的一種缺陷，包括制件表面絲狀裂紋、微裂、頂白、開裂及因制件粘模、流道粘模而造成創(chuàng)傷，按開裂時(shí)間分為脫模開裂和應(yīng)用開裂。

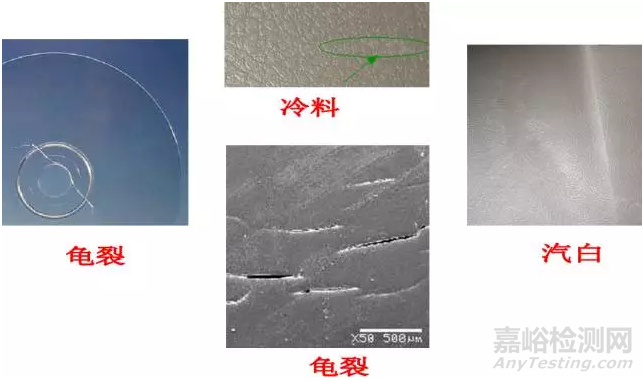

產(chǎn)生的主要原因是由于應(yīng)力變形所致（主要有殘余應(yīng)力、外部應(yīng)力和外部環(huán)境所產(chǎn)生的應(yīng)力變形）。如圖所示

二、如何改善？

1.材料方面：

• 適當(dāng)使用脫模劑，注意經(jīng)常消除模面附著的氣霧等物質(zhì)；

• 成型加工前對(duì)物料進(jìn)行充分的干燥處理；

• 注意選用不會(huì)發(fā)生開裂的涂料和稀釋劑。

2.成型工藝：

• 避免塑化階段進(jìn)料不良而卷入空氣；

• 提高熔體溫度和模具溫度，保證熔體流動(dòng)的基礎(chǔ)上，應(yīng)盡量降低注塑壓力；

• 降低螺桿轉(zhuǎn)速、注射速度，減緩熔體通過澆口初期的速度，采用多級(jí)注塑；

• 調(diào)節(jié)開模速度與壓力，避免因快速?gòu)?qiáng)拉制品造成脫模開裂；

• 避免由于熔接痕，塑料降解造成強(qiáng)度遍地而出現(xiàn)開裂；

• 通過在成型后立即進(jìn)行退火處理來消除內(nèi)應(yīng)力而減少裂紋的產(chǎn)生。

如果塑件表面已經(jīng)產(chǎn)生了龜裂，可以考慮采取退火的辦法予以消除。退火處理使以低于塑件熱變形溫度5℃左右的溫度，充分加熱塑件1小時(shí)左右，然后將其緩慢冷卻，最好是將產(chǎn)生龜裂的塑件成型后立即進(jìn)行退火處理，這有利于消除龜裂。但龜裂裂痕中留有殘余應(yīng)力，涂料中的溶劑很容易使裂痕處發(fā)展成為裂紋。
