中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

　　服裝在使用過程中，織物被揉搓、擰絞、擠壓等力學(xué)作用，發(fā)生了塑性變形而無法保持織物原有的平整程度，影響了外觀性和平整度?？椢锟拱櫺允窃谑褂眠^程中保持其外觀特征的重要方面。抗褶皺性能反映若干物理力學(xué)性能。目前，國內(nèi)外相關(guān)的測試標準通過對織物施加力學(xué)作用，測量其去除力學(xué)作用一段時間之后其回復(fù)的程度或外觀的狀態(tài)，但是國內(nèi)外標準在具體的參數(shù)上各有所差別，本文分析了織物抗褶皺性能測試標準，明確了其測量體系。

　　抗褶皺測試標準的比較

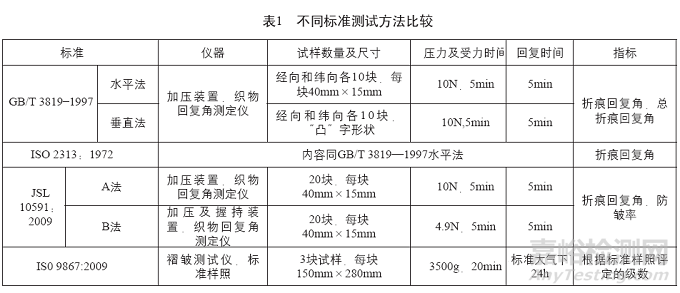

　　紡織品的抗褶皺測試標準主要分為回復(fù)角測定和外觀測定。目前，國內(nèi)外織物的抗褶皺測試的方法標準主要有GB/T 3819—1997《紡織品織物折痕回復(fù)性的測定回復(fù)角法》、ISO 2313：1972《紡織品以回復(fù)角表示水平折疊試樣的折痕回復(fù)性的測定》、IS0 9867:2009《紡織品織物褶皺回復(fù)性的評定外觀法》、JSL 10591：2009《紡織品的折痕回復(fù)性試驗方法——第一部分：折痕回復(fù)性的測定水平法》。幾個標準在具體的測試參數(shù)上各有所差別，如表1所示。

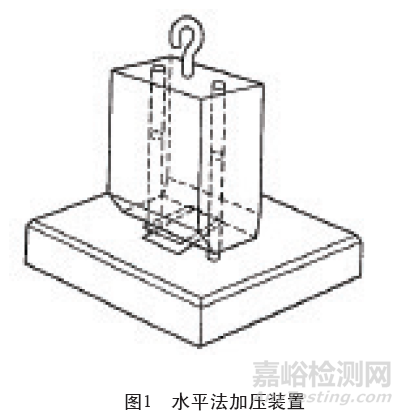

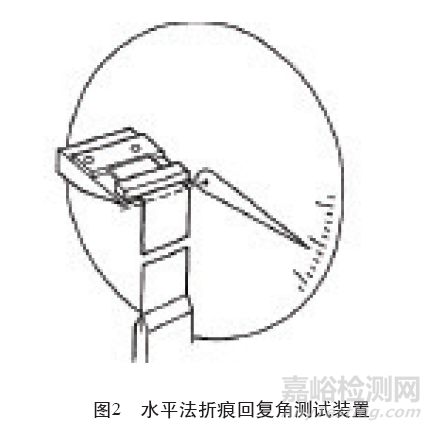

　　上述標準中，GB/T 3819—1997屬于回復(fù)角測定范疇，包含了水平法和垂直法兩種試驗方法，這兩種方法均為織物在外力作用一定時間后，迅速轉(zhuǎn)移到織物回復(fù)角測定儀，待織物穩(wěn)定后(標準以5min為界點)測量兩對折面的角度，對折面又分為經(jīng)(緯)正(反)面對折，同一種樣品對折面不同，測試結(jié)果也不相同。水平法主流的測試儀器如圖1和圖2，其中，水平法等效采用ISO2313：1972，垂直法則根據(jù)我國目前的測試儀器及技術(shù)修訂的，與水平法最大的差別在于試樣的尺寸，以及垂直法的固定翼在測量回復(fù)角時是垂直的，水平法中被試樣夾所夾持的固定對折面為水平的。GB/T 3819—1997試驗結(jié)果以經(jīng)(緯)向的正反面對折的折痕回復(fù)角，以及總折痕回復(fù)角三方面評價織物在經(jīng)外力作用下回復(fù)的程度。ISO2313:1972沒有垂直法的相關(guān)內(nèi)容，與國標相比也沒有總折痕回復(fù)角的測試指標。

　　JSL 10591：2009也屬于回復(fù)角測定衡量織物的抗褶皺性能。試驗方法有兩種：A法(10N負荷法)，B法(4.9 N負荷法)。B法測試與A法最大的差別在于夾持加壓的裝置及負荷不同，但最終均為卸載荷后轉(zhuǎn)移到回復(fù)角的測試裝置中測量回復(fù)角。A法測試與ISO 2313：1972O類似。但這兩種測試方法的指標除了折痕回復(fù)角織物之外，還增加了防皺率，即回復(fù)角與180°的比值表達折痕的回復(fù)程度，防皺率越大，測試的回復(fù)角越大，織物的防皺性也越好。

　　IS0 9867:2009則是預(yù)定負荷下，織物被隨機壓出不同形態(tài)的立體褶皺。一定時間后將產(chǎn)生褶皺的試樣在標準大氣中調(diào)濕24h，然后通過與三維褶皺回復(fù)樣照比較，進行外觀的評定。因此IS0 9867:2009是通過外觀法測定織物的抗褶皺性能，評定的級數(shù)越高，織物褶皺越少，抗皺性能越好。

　　由以上的抗褶皺測試標準的分析可知，織物的抗褶皺性能測試均在外力作用一定時間后再進行回復(fù)角或外觀評定，回復(fù)角測定需將試樣轉(zhuǎn)移到試樣夾上，測試結(jié)果受檢驗員的操作水平影響較大，實驗室應(yīng)注意人員之間的測試結(jié)果，保證良好的數(shù)據(jù)溯源性；而外觀評定具有主觀性，在操作上容易產(chǎn)生半級的差異，但外觀評定法與回復(fù)角測定相比，外觀評定法與織物實際使用狀態(tài)較為接近，更直接反映織物的抗褶皺性能。
