電動汽車遠程服務與管理系統技術規范
第2部分：車載終端

1　范圍

本文件規定了電動汽車遠程服務與管理系統車載終端的技術要求和試驗方法。

本文件適用于安裝應用在電動汽車上用于采集、存儲和傳輸車輛相關信息的設備裝置，其它類似設備可參考使用。

2　規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單)適用于本文件。

GB/T 28046.1-2011  道路車輛 電氣及電子設備的環境條件和試驗 第1部分：一般規定

GB/T 28046.2-2011  道路車輛 電氣及電子設備的環境條件和試驗 第2部分：電氣負荷

GB/T 28046.3-2011  道路車輛 電氣及電子設備的環境條件和試驗 第3部分：機械負荷

GB/T 28046.4-2011  道路車輛 電氣及電子設備的環境條件和試驗 第4部分：氣候負荷

ISO 20653-2013  道路車輛 防護等級（IP代碼） 電氣電子設備對外來物、水和觸及的防護

GB/T 21437.2-2008  道路車輛 由傳導和耦合引起的電騷擾 第2部分：沿電源線的電瞬態傳導

GB/T 21437.3-2012  道路車輛 由傳導和耦合引起的電騷擾 第3部分：除電源線外的導線通過容性和感性耦合的電瞬態傳導

GB/T 17619-1998  機動車墊子電器組件的電磁輻射抗擾性限值和測量方法

GB/T 19951-2005  道路車輛 靜電放電產生的電騷擾試驗方法

GB/T 18655-2010  車輛、船和內燃機 無線電騷擾特性用于保護車載接收機的限值和測量方法

3　術語和定義

GB/T XXXXX.1確立的的術語和定義適用于本文件。

4　安全策略

車載終端應提供技術可行的安全策略，保證產品各種性能和功能處于安全范圍內。從以下幾個方面來實現：

——車載終端存儲、傳輸?shù)臄?shù)據應是加密的；

——車載終端存儲、傳輸?shù)臄?shù)據應是完整的；

——車載終端的應用程序需要確認實體的身份；

——車載終端不應否認其存儲、傳輸數據的自己的行為。

5　功能要求

5.1時間和日期

車載終端應能提供時間和日期。車載終端應能以時、分、秒或hh:mm:ss的方式記錄時間；應能以年、月、日或yyyy/mm/dd/的方式記錄日期。

與標準時間相比時間誤差24小時內±5s。

5.2車輛信息數據的采集功能

車載終端應能按照要求采集車輛數據，車載終端采集的數據應包括GB/T XXXXX.3中公共平臺需要的相關數據，車載終端數據采集頻次不應低于1秒/次。

5.3車輛信息數據的存儲功能

5.3.1 車載終端應按照不低于公共平臺需要的最低上傳頻次的時間間隔將采集到的信息數據保存在內部存儲介質中。

5.3.2車載終端內部存儲介質容量應滿足至少7天的內部數據存儲。當車載終端內部存儲介質存儲滿時，應具備內部存儲數據的自動覆蓋功能。

5.3.3 車載終端內部存儲的數據應具有可查閱性。

5.3.4 當車載終端斷電停止工作時，應能完整保存斷電前保存在內部介質中的數據不丟失。

5.4車輛信息數據的傳輸功能

車載終端連接到企業平臺可以采用企業自定義的通信協議。

車載終端上傳到企業平臺的數據傳輸時間間隔及數據種類應符合GB/T XXXXX.3的要求。

5.5定位功能

車載終端應能提供GB/T XXXXX.3中規定的定位信息。精度要求應滿足：

a) 水平定位精度不應大于15m；

b) 最小位置更新率為1Hz。

c) 定位時間：

1) 冷啟動：從系統加電運行到實現捕獲時間不應超過120s；

2) 熱啟動：實現捕獲時間應小于10s。

5.6管理功能

車載終端應具有支持遠程方式在規定的服務器上注冊、激活功能。

5.7 異常情況下獨立運行功能

車載終端應在車輛發生異常情況下并導致車載終端與車輛主電源斷開后可以獨立運行，獨立運行時長至少可以支撐車輛最后10分鐘的數據上傳至企業平臺。

5.8遠程控制功能

車載終端宜有自檢、遠程查詢、遠程參數設置和遠程升級等功能。

6　性能要求及試驗方法

6.1電氣適應性能

6.1.1工作電壓范圍

車載終端工作電壓范圍應滿足下表1要求。

表1：工作電壓范圍

直流供電系統	最低工作電壓	最高工作電壓
12V	9V	16V
24V	16V	32V

6.1.2過電壓性能

車載終端過電壓性能應符合GB/T 28046.2-2011中4.3的試驗要求和試驗方法。

6.1.3供電電壓緩降和緩升性能

車載終端供電電壓緩降和緩升性能應符合GB/T 28046.2-2011中4.5的試驗要求和試驗方法。

6.1.4反向電壓性能

車載終端反向電壓性能應符合GB/T 28046.2-2011中4.7的第2種情況的試驗要求和試驗方法。

6.2機械適應性能

6.2.1耐機械振動性能

車載終端的耐機械振動性能應符合GB/T 28046.3-2011中4.1的試驗要求和試驗方法。

6.2.2耐機械沖擊性能

車載終端耐機械沖擊性能根據車載終端安裝位置應符合GB/T 28046.3-2011中4.2的試驗要求和試驗方法。

6.3外殼防護性能

車載終端外殼防護等級根據GB/T 28046.4-2011附錄A表A.1進行選擇。

車載終端外殼防護性能試驗按照ISO 20653：2013規定的試驗方法進行。試驗后所有功能處于GB/T 28046.1-2011定義的A級。

6.4氣候適應性能

氣候環境范圍，車載終端氣候環境范圍應滿足

——工作溫度：-30℃～+70℃；

——貯存溫度：-40℃～+85℃。

6.4.1低溫性能

車載終端低溫貯存和運行性能應符合GB/T 28046.4-2011中5.1.1的試驗要求和試驗方法。

6.4.2高溫性能

車載終端高溫貯存和運行性能應符合GB/T 28046.4-2011中5.1.2的試驗要求和試驗方法。

6.4.3溫度梯度性能

車載終端溫度梯度性能應符合GB/T 28046.4-2011中5.2的試驗要求和試驗方法。

6.4.4濕熱循環性能

車載終端濕熱循環性能應符合GB/T 28046.4-2011中5.6試驗1的試驗要求和試驗方法。。

6.5電磁兼容性

6.5.1瞬態傳導抗擾度

12V系統的車載終端的傳導抗擾度限值應符合GB/T 21437.2-2008表A.1中Ⅲ級和GB/T 21437.3-2012表B.1中Ⅲ級的要求。試驗時車載終端處于工作狀態，試驗按GB/T 21437.2-2008 中第4 章規定的方法進行，試驗脈沖選擇1，2a，3a，3b，試驗脈沖1，2a 各進行5000 個脈沖，試驗脈沖3a，3b試驗時間各為1h。

24V系統的車載終端的傳導抗擾度限值應符合GB/T 21437.2-2008表A.2中Ⅲ級和GB/T 21437.3-2012表B.2中Ⅲ級的要求。試驗時車載終端處于工作狀態，試驗按GB/T 21437.2-2008 中第4 章規定的方法進行，試驗脈沖選擇1，2a，3a，3b，試驗脈沖1，2a 各進行5000 個脈沖，試驗脈沖3a，3b試驗時間各為1h。

6.5.2輻射抗擾度

車載終端的輻射抗擾度限值應符合GB/T 17619-1998表1中的大電流注入法和自由場法的要求。大電流注入法按照GB/T 17619-1998中9.5規定的試驗方法進行，自由場法按照GB/T 17619-1998中9.3規定的試驗方法進行。試驗中、試驗后試樣所有功能處于GB/T 28046.1-2011定義的A級。

6.5.3靜電放電抗擾度

車載終端的靜電放電抗擾度限值應符合GB/T 19951-2005表B.3中接觸放電±6kV和空氣放電±15kV的試驗要求。試驗方法按照GB/T 19951-2005中第7章的要求進行。受試車載終端不通電，放電點選擇為在拿取安裝時操作人員易觸及的表面進行放電試驗，試驗速率為5s放電1次，每個放電點應對正極性或負極性各放電5次，試驗后試樣所有功能處于GB/T 28046.1-2011定義的A級。

6.5.4輻射發射和傳導發射性能

車載終端的無線電輻射發射和傳導發射限值應符合GB/T 18655-2010第4章中的要求。

試驗時參照GB/T 18655-2010中第6章規定的試驗方法，試驗等級按照GB/T 18655-2010中第6章表5和表6的等級3進行。

7　可靠性要求

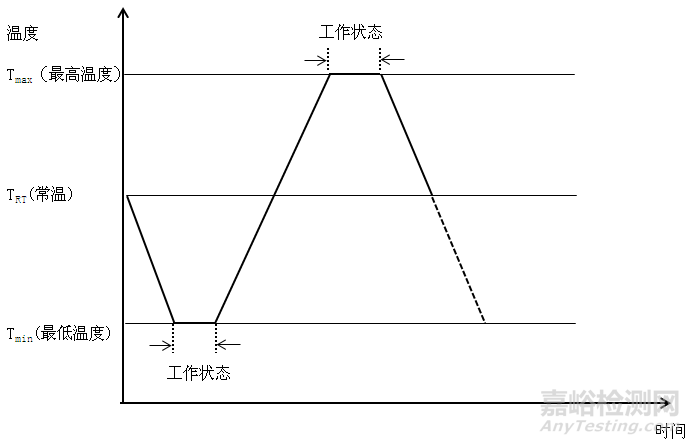

車載終端使用壽命不低于5年。試驗方法可以采用附錄A中溫度交變耐久試驗試驗方法。
