噪聲污染和大氣污染、水污染，并稱為當今世界的三大污染，隨著城市中汽車保有量的增多，車輛噪聲對人們生活的影響越來越大。據有關資料表明，城市噪聲的75%來源于交通噪聲，而交通噪聲主要是汽車噪聲。它對人們的生活、工作和健康越來越大。所以汽車噪聲的控制，已經成為汽車企業的重要關注點了。

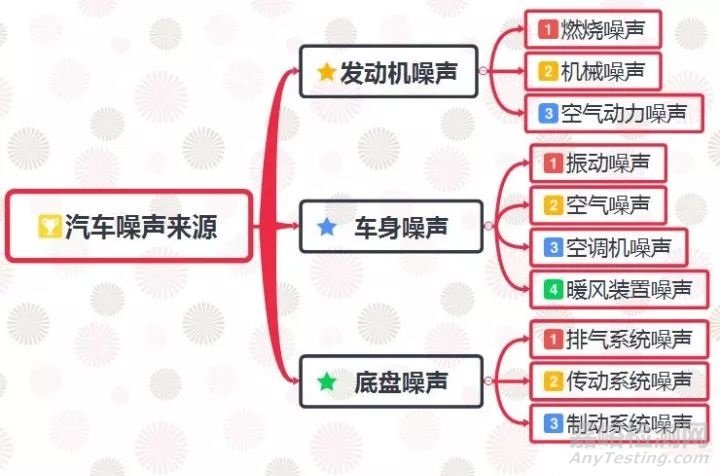

一、汽車噪聲的種類



汽車噪聲產生的主要因素是空氣動力、機械摩擦和電磁能量。從結構上分，汽車噪聲分為發動機噪聲、底盤噪聲、車身噪聲，具體說來，汽車噪聲源主要有以下幾方面：

 1.發動機噪聲



發動機噪聲可分為燃燒噪聲、機械噪聲和空氣動力噪聲，隨機型、轉速、負荷及運行情況等的不同而有差異。



1）燃燒噪聲



四沖程發動機工作循環由進氣、壓縮、做功和排氣四個行程構成，從點火開始到燃燒結束期間是燃燒噪聲的主要產生期，快速燃燒沖擊和燃燒壓力振蕩構成了氣缸內壓力譜的中高頻分量。燃燒噪聲是具有一定帶寬的連續頻率成份，在總噪聲的中高頻段占有相當比重。一般來說柴油機缸內壓力較高，且壓力增長率最大值遠高于汽油機，所以柴油機的燃燒噪聲遠高于汽油機。



2）機械噪聲

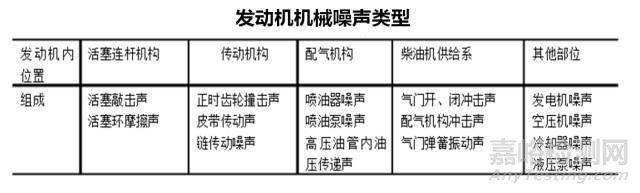

發動機工作時，各零件相對運動引起的撞擊，以及機件內部周期性變化的機械作用力在零部件上產生的彈性變形所導致的表面振動而引起的噪聲稱為機械噪聲。它與激發力的大小、運動件的結構等因素有關，主要包括活塞敲缸響、齒輪傳動響、配氣機構撞擊響等類型。具體分類見下表。

3）空氣動力噪聲



汽車行駛中，由于氣體擾動以及氣體和其他物體相互作用而產生的噪聲稱為空氣動力噪聲。在發動機中，它包括進氣噪聲、排氣噪聲和風扇噪聲。其中，排氣噪聲是發動機中能量最大最主要的噪聲源，它的噪聲往往比發動機整機噪聲高出10dB(A)～15dB(A)。進氣噪聲次之，發動機工作時，高速氣流經空氣濾清器、進氣管、氣門進入氣缸，在氣流流動過程中會產生一種強烈的空氣動力噪聲，它有時比發動機整機噪聲高出5dB(A)左右。風扇噪聲是發動機中不可忽視的噪聲源，主要由旋轉噪聲和渦流噪聲組成。旋轉噪聲是發動機高速旋轉時的噪聲，風扇的轉速越高，直徑越大，風扇的扇風量就越大，其噪聲也越高；渦流噪聲是由于風扇旋轉時使周圍的空氣產生渦流，這些渦流又因粘滯力的作用分裂成一系列獨立的小渦流，這些渦流和渦流的分裂會使空氣發生擾動，形成壓力波動，從而激發出的噪聲，渦流噪聲一般是寬頻帶噪聲。



2.底盤噪聲



底盤噪聲主要包括排氣系統噪聲、傳動系統噪聲和制動系統噪聲。



1）排氣系統噪聲



是底盤的主要噪聲源，發動機燃燒所產生的高溫高壓廢氣在排氣管中呈脈動形式急劇流動，就產生了強烈的排氣噪聲。主要由排氣壓力脈動聲、氣流流過氣門和氣門座等處產生的渦流聲、邊界氣流擾動產生的噪聲、排氣口噴流噪聲等組成。發動機排出廢氣時，在排氣門附近，排氣歧管內及排氣管口氣體壓力發生劇烈變化，在空氣中和排氣管內產生壓力波，輻射出很強的噪聲發動機排氣噪聲往往比發動機其他噪聲源的總噪聲高10~15dB排氣噪聲按產生的原因分為三種：



A、門開啟時產生的周期性排氣噪聲；



B、氣體渦流噪聲：當高速氣流通過排氣門和管道時會產生強烈的渦流而輻射噪聲。



C、氣管道共鳴噪聲：包括排氣管、尾管、消聲器內部各連接管道所產生的共鳴噪聲。



2）傳動系噪聲



傳動系包括離合器、變速器(分動器)、傳動軸、驅動橋等。傳動系統噪聲主要來源于變速齒輪嚙合傳動的撞擊、振動和傳動軸的旋轉振動，另外，箱體軸承等方面也影響著噪聲的大小。齒輪噪聲以聲波向空間傳出的僅是一小部分。而大部分則成了變速器、驅動橋的激振使各部分產生振動而變?yōu)樵肼曈绊扆X輪噪聲的因素是十分復雜的，理論分析和實際經驗都表明，為減少齒輪噪聲，不僅要從設計制造精度以及加工精度等方面把因嚙合引起的撞擊聲和激振聲控制到最小程度，而且在維修中要注意齒輪的安裝精度嚙合間隙和印跡的調整。



3）輪胎噪音



輪胎噪聲是汽車的另一個重要的噪聲源，輪胎噪音是由輪胎與路面摩擦所引起的，通常由三部分組成：



A、輪胎花紋間隙的空氣流動和輪胎四周空氣擾動構成的空氣噪音；



B、胎體和花紋部分震動引起的輪胎震動噪音；



C、當汽車通過凸凹不平的路面時，凹凸內的空氣因受擠壓和排放，類似于泵的作用而形成的噪聲。



D、輪胎在前進和旋轉時攪動周圍空氣而產生空氣振動聲，這稱為風噪聲；



E、在車輛低速行駛時，輪胎的風噪聲可以忽略。



3.車身噪聲



這類噪聲主要包括車身的振動和空氣與車身的沖擊與摩擦而產生的噪聲，以及空調機或暖風裝置工作而產生的噪聲。



隨著最高車速的不斷提高，車身板件振動噪聲問題日益突出，這是一種由車身壁板結構振動所引起的噪聲，在車廂空間建立聲場并與車身結構振動相耦合，其噪聲能量主要在低頻區，給人的感受是一種類似于“轟隆聲”，造成車內乘員強烈的不舒適感。



二、汽車噪聲的傳播途徑



1.發動機噪聲傳入途徑

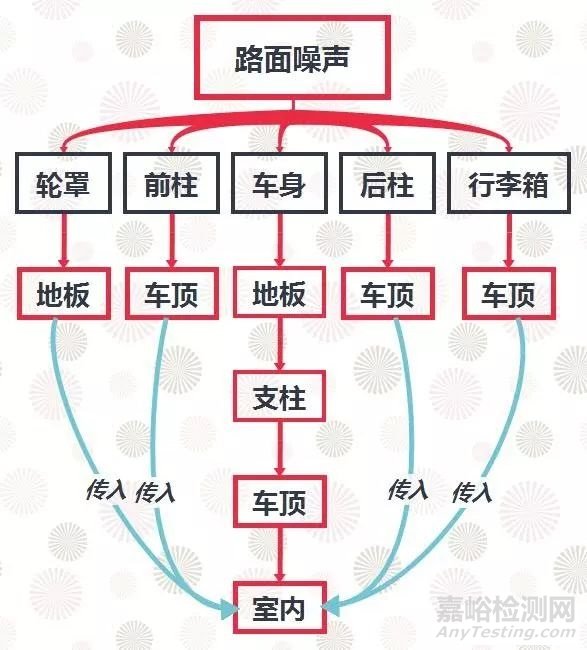

2.路面行駛噪聲傳入途徑

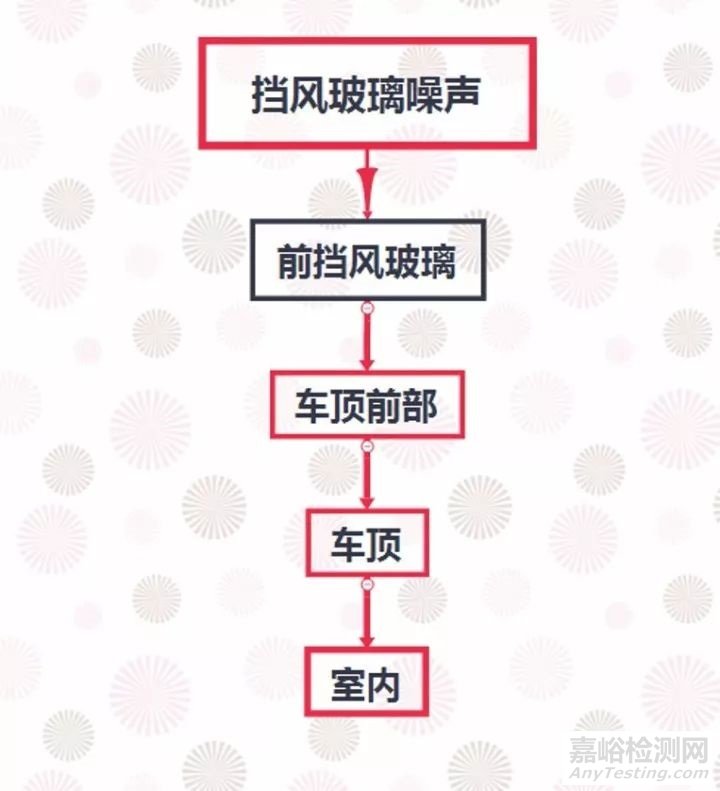

3.擋風玻璃噪聲傳入途徑

4.HVAC噪聲傳入途徑

三、噪聲控制要求及評價指標



噪聲控制主要包括從機械原理出發的噪聲控制、從聲學原理出發的噪聲控制和主動控制。



1.噪聲控制要求



近些年來，世界各國普遍提高了對汽車噪聲的控制標準，尤其是發達國家對汽車噪聲非常重視。歐共體、日本、美國等從七十年代起，每六年左右就修訂一次相關法規和標準，使汽車噪聲限值有了大幅度降低。我國發布了《GB1495-79機動車輛允許噪聲》、《GB1496-79機動車輛噪聲測量方法》和《GB1495-2002汽車加速行駛車外噪聲限值及測量方法》，并作為強制標準加以實施。

2.噪聲評價



噪聲評價指標主要是指車內、外的噪聲值和振動適應性，評價方法可分為主觀評價和客觀評價。



1）主觀評價是顧客對車內外噪聲振動的直觀感覺，是聲品質的真實反映，通常根據不同的條件，可采用簡單排序法、等級評分法、成對比較法和語義區分法進行主觀評價。



2）客觀評價是使用通過分析和測量的方法得到噪聲和振動的參數來評價其大小和好壞。我們可以采用PCNM加速行駛車外噪聲測量裝置的測量試驗進行分析，而對于汽車的系統和部件，通常采用有限元法和邊界元法建立數學模型來進行分析計算，方法相對成熟。

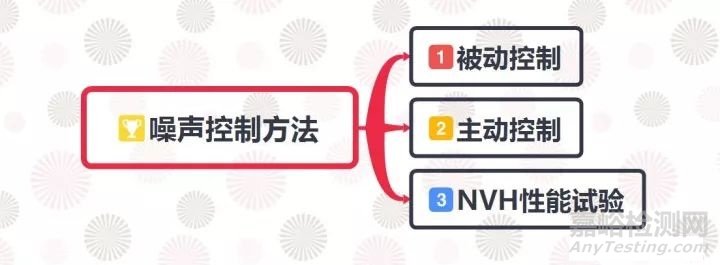

四、汽車噪聲控制方法

1.傳統的噪聲控制方法



早期的車內噪聲控制途徑主要有減弱聲源強度、隔絕傳播途徑和吸聲處理三個方面。



1）聲源降噪



識別并降低聲源噪聲是噪聲控制中最根本、最有效、最直接的途徑。為了降低聲源噪聲，首先必須識別出噪聲源，弄清聲源產生噪聲的機理和規律，然后改進設計，降低產生噪聲的激振力，降低發聲部件對激振力的響應，從而達到根治噪聲的目的。



2）隔斷傳播途徑降噪



當對噪聲源難以進行控制時，我們就需要在噪聲的傳播途徑中采取措施，例如吸聲、隔聲、消聲、減振及隔振等措施。又稱無源噪聲控制。



A、吸聲降噪



在噪聲源周圍的有限空間內布置一些具有吸聲作用的材料，就會減少噪聲能量的反射，使混響聲部分大大降低，從而達到降噪的目的這，種方法叫做吸聲法。



工程上具有吸聲作用并有工程應用價值的材料大多為多孔性吸聲材料，而穿孔板等具有吸聲作用的材料，通常被歸為吸聲結構。



多孔吸聲材料種類很多，按成型形狀可分為制品類和砂漿類；按照材料可以分為玻璃棉、巖棉、礦棉等；按多孔性形成機理及結構狀況又可分為三種：纖維狀、顆粒狀和泡沫塑料等。在吸聲材料內部有大量微小的連通的孔隙，聲波沿著這些材料孔隙可以深入材料內部，與材料發生摩擦作用將聲能轉化成熱能。



吸聲結構的作用原理，多是利用赫姆霍茲共振原理。這類吸聲類似于暖水瓶的聲共振：當聲波射入赫姆霍茲共振吸聲器時，容器內口的空氣受到激勵，將產生振動，容器內的介質將產生壓縮或膨脹變形，以此來消耗聲能。當赫姆霍茲共振吸聲器達到共振時，振動速度達到最大，對噪聲的吸收也達到最大。



工程中常用的吸聲結構有空氣層吸聲結構、薄膜共振吸聲結構和薄板共振吸聲結構、穿孔板吸聲結構、微穿孔吸聲結構、吸聲尖劈等，其中最簡單的吸聲結構就是吸聲材料后留空氣層的吸聲結構。吸聲材料和吸聲結構在汽車上主要應用于發動機和車內降噪。在發動機殼體上，我們通常使用吸聲材料來吸收和降低聲輻射，一般是以玻璃纖維、泡沫、毛氈類為基體的材料，用非織物進行表面處理，背后設計成空氣層結構。而在汽車室內，全部?jī)?nèi)飾都裝有吸聲材料，這樣的設計有效的降低了車內噪聲，例如在汽車頂棚采用吸聲處理，可在乘員耳朵的位置處降低2dB以上的噪聲。



B、隔聲降噪



隔聲降噪的原理是：當聲波在傳播途徑中，遇到勻質屏障物（如木版、金屬板、墻體等）時，部分聲能被屏障物反射回去，一部分被屏障物吸收，只有一部分聲能可以透過屏障物輻射到另一空間去，透射聲能僅是入射聲能的一部分。



反射與吸收降低了噪聲的傳播。隔聲構件隔聲量的大小與其材料、結構和聲波的頻率有關。常見的隔聲結構有單層壁和雙層壁兩種。最簡單的隔聲結構是單層均勻密實壁，如鋼板、鉛板、磚墻、鋼筋混凝土墻等。試驗發現，單層壁的隔聲量與壁的單位面積質量有密切關系。單位面積質量越大，其隔聲量越高，同樣厚度的鋼板比鋁板隔聲效果好，同樣材料的厚度大的隔聲效果好，這個規律稱為隔聲的質量定律。雙層壁就是在雙列平行的單層壁之間留有一定尺寸的空氣層。一般情況下，由于空氣層的存在提高了隔聲效果，雙層壁比單層勻質壁隔聲量大5~10dBA；如果隔聲量相同，雙層壁的總重比單層壁減少2/3左右。在汽車上，隔聲降噪主要應用于發動機。發動機罩就是一種典型的隔聲罩，它將噪聲輻射強烈的發動機遮蔽起來，減少噪聲的透射。汽車駕駛室和客車車廂也都屬于隔聲室類的隔聲裝置；在高速公路兩旁采用聲屏障來抑制交通噪聲對兩旁居民的干擾，也是采用了這種原理。



C、阻尼降噪



汽車的殼體及機器的護壁、外罩、通風管道等都是金屬薄板制成的，當汽車行駛或機器運轉時，這些金屬薄板受激勵而振動時，往往輻射噪聲，是很嚴重的噪聲源。對于這類金屬薄板振動輻射的噪聲，我們常采用阻尼降噪技術。在機械物理學中，阻尼是指系統耗散能量的能力。阻尼降噪技術就是充分運用阻尼耗能的一般規律，從材料、工藝、設計等各項技術發揮阻尼在減振方面的潛力，以提高機械結構的抗振性、降低機械產品的振動、減少因機械振動所產生的聲輻射，降低機械噪聲。噪聲控制中多采用的阻尼材料為泡沫多孔材料和減振降噪的復合型材料。



D、減震降噪



汽車的外殼都是由金屬薄板制成，車身行使過程中，震源將振動傳給車身，在車身中以彈性波形傳播，這些薄板受到激振產生噪聲，同時引起車體上其他部件的振動。防止發動機、傳動系、懸架及輪胎的振動傳人車內；加強地板、頂棚等大面積的鈑件的剛度，盡量少用大面積鈑金件；覆蓋件采用加強筋增大剛度，防止車身自身振動。



2.噪聲主動控制

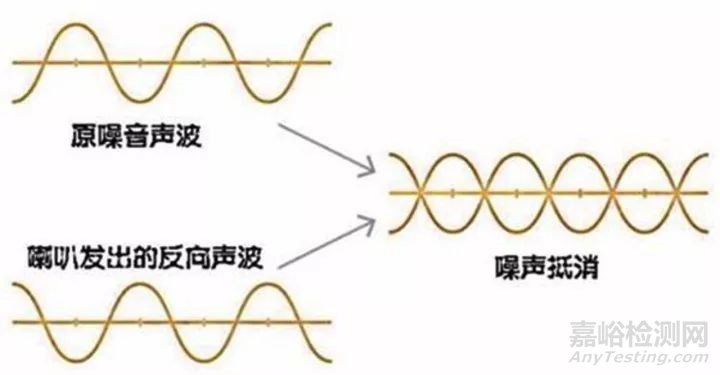

與傳統降噪措施相比，噪聲主動控制突出優勢在于低頻噪聲控制效果好，它還具有對原系統的附加質量小和占用空間小等特點。主動噪聲控制通常是利用聲波干涉的原理進行以聲消聲的控制。當兩個聲波在疊加點處振動的方向一致、頻率相同及相位差恒定時，它們會發生干涉現象，引起聲波能量在空間的重新分配，此時利用人為的聲源（次級聲源），使其產生的聲場與原噪聲源（初級聲源）產生的聲場發生相干性疊加，產生“靜區”，從而達到降低噪聲的目的。

3.汽車NVH試驗技術



汽車NVH（Noise、Vibration、Harshness）指的是噪聲、振動與舒適性，其觀點是，汽車是一個由激勵源（發動機、變速器等）、振動傳遞器（由懸掛系統和邊接件組成）和噪聲發射器（車身）組成的系統。NVH試驗技術是以整車作為研究對象，從噪聲、振動與舒適性的角度分析車內外噪聲的產生機理，通過駕駛員或成員的感受來尋找噪聲振動的激勵源，再對激勵源產生噪聲及振動的機理和傳播途徑進行分析研究，找到降噪減振的方法，來達到降低車內外噪聲、提高汽車乘坐舒適性的目的。



NVH試驗主要根據設定的汽車NVH目標值，建立數學模型，進行整車仿真分析。因?yàn)槠囅到y(tǒng)極為復雜，常將整車分解成多個子系統進行研究，如底盤子系統、車身子系統等；也可以研究某個激勵源產生的或某種工況下的NVH特性。通過曲線、圖表的形式，或者借助于虛擬現實環境，邀請技術人員、專家及用戶來感受，來提供分析結果，從而針對某種車型進行主觀、客觀評價和改進設計方案。



由于噪聲控制復雜，目前該領域內存在著大量的技術和應用空白，各位汽車工程師任重而道遠。
