自從2014年1月1日國內三類醫療器械，以及2015年1月1日國內二類醫療器械電磁兼容強制實施以來，企業在產品首次注冊、延續注冊、變更注冊，包括CE\FDA認證中遇到各種各樣的問題。電磁兼容檢測方面的困難主要有三個方面，一是因為醫療器械電磁兼容標準才實行了幾年，大家對標準的理解不深刻；二是因為EMC電波暗室、測試設備都比較昂貴，大部分企業沒有這樣的條件及時對研發的產品進行測試驗證；三是有些企業對產品研發階段EMC設計及測試整改的經驗不足、意識不夠?qū)е碌摹?/span>
電磁兼容定義
定義：設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能忍受的電磁騷擾的能力。
YY 0505-2012測試項目
測試項目總共分為11個，即輻射發射……，每個測試項目都引用了基礎標準的內容，比如GB4824、GB/T17626系列標準?；A(chǔ)標準規定了測試方法，而YY0505明確了測試等級。
打“√”的項目是內部電池供電的產品才會涉及到，其中電快速脈沖群和傳導抗擾度是在含有外部線纜，且外部線纜大于一定長度才會進行的測試項目。
而“_”的項目是B類產品才會涉及到，A類產品不適用。
設備的分組和分類 - 輻射和傳導
設備的分組
1組：包括為發揮其自身功能的需要而預期產生或使用傳導耦合射頻能量的所有工科醫設備。
比如監護儀，它內部有開關電源、有顯示屏，開關電源輸入輸出，及顯示屏點亮時，都會產生射頻能量，這些都是為了發揮自身功能而無意產生的電磁發射。
2組：包括放電加工（EDM）和弧焊設備，以及為材料處理而有意產生或使用電磁輻射射頻能量的所有工科醫設備。如：磁共振成像系統、微波治療儀、高頻手術設備等。
比如微波治療儀，它有2.45G脈沖波、915M連續波，這些有意產生的射頻能量，是需要作用于患者的。所以屬于2組。
設備的分組和分類 - 輻射和傳導
設備的分類
A類：在非家用和不直接連到住宅低壓供電網的所有設施中使用的設備。
不直接連接到住宅低壓電網，比如，大醫院，他們一般都有自己獨立的電網，供電網絡通常經過了隔離處理，相對比較純凈，所以要求相對寬松。
B類：家用和直接連接到住宅低壓供電網的所有設施中使用的設備。
比如，監護儀、B超，有些只用于大醫院，而有些也可以同時用于小診所。當然，能過B類最好，因為銷售場所就沒有限制。
幾種設備或系統的定義及適用性
生命支持設備或系統（RS,CS測試等級為10V或10V/m）
至少包括一種預期有效地保持患者生命或復蘇功能的設備或系統，且其一旦不能滿足36.202.1j）要求就很可能導致患者嚴重的傷害或死亡。
大型永久性不可分割的設備或系統（可以進行現場試驗）
不能在2m×2m×2.5m的空間內安裝
永久性安裝
不可分割
小型設備（大于該尺寸的設備RE必須在10m及以上距離試驗）
臺式或落地式設備，其整體（包括電纜）在直徑1.2m、接地平面上1.5m高的圓柱形測試區域內。

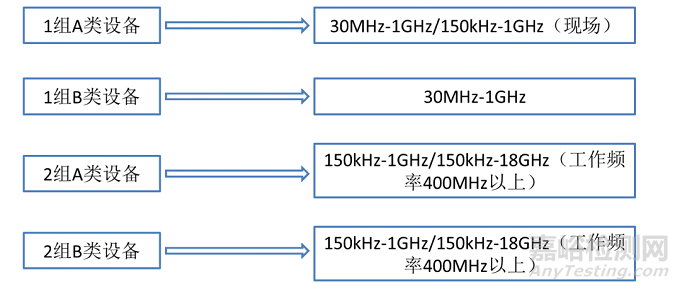

輻射測試頻段對比
不同的分組和分類，對于輻射項目測試而言，它們的測試頻段是不一樣的，當然對應的測試限值也不同。
對于1組A類，輸入功率大于20KVA的設備，輻射限值放寬10dB。1組A類，現場測試的設備，需要考慮150k-30M頻段。
對于2組設備，如果產品內部工作頻率大于400MHz，需要測試1G-18G頻段，比如說微波治療儀。
2組設備限值比1組寬松。

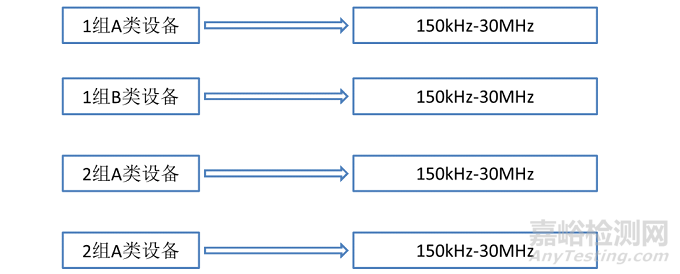

傳導測試頻段對比
對于傳導項目而言，不管怎樣分組和分類，它們的測試頻段是一樣的，但測試限值要求仍然不同。
1組A類，輸入功率大于75KVA的設備，傳導限值放寬近30dB。
2組設備限值比1組寬松。

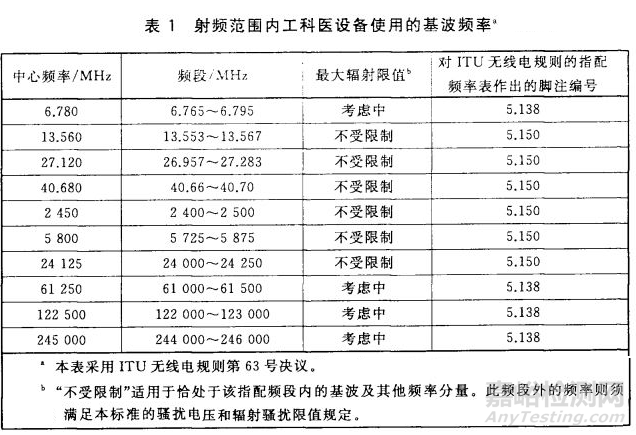

專用發射頻段的豁免
發射試驗運行模式和配置
最大發射模式
最大配置：指產品系統組成中的所有部件，包括輔助設備，測試時都必須接上；
最大功率：指電源系統或信號系統的最大輸入輸出值，比如激光治療儀的網電源輸入功率和激光輸出功率；
最快轉速：指含電機的產品，電機的運轉速度；
持續運行：指設備在檢測時間范圍內，持續不斷地或重復地運行某種功能，比如電動病床上升下降需要一直重復。
負載與試驗布置舉例
心電圖機或監護儀端接患者模擬負載，如51kΩ/47nF串并聯。
神經肌肉刺激儀電極輸出置于1000mL生理鹽水中。
微波治療儀輸出電路端接電阻負載。
GB 9706.X專標中EMC特殊要求舉例

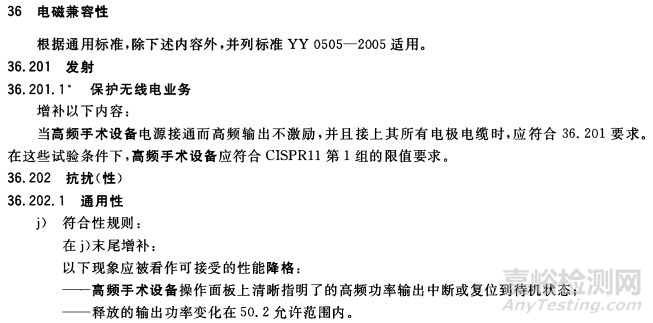

GB 9706.4-2009《高頻手術設備安全專用要求》
其它產品：心電，腦電，監護，神經肌肉刺激儀，輸液泵，心臟除顫等等。
抗擾度符合性準則
設備或系統應能提供基本性能并保持安全性，不允許下列與基本性能和安全性有關的性能降低：
— 器件故障；
— 可編程參數的改變；
— 工廠默認值的復位（制造商的預置值）；
— 運行模式的改變；
— 虛假報警；
— 任何預期運行的終止或中斷，即使伴有報警；
— 任何非預期運行的產生，包括非預期或非受控的動作，即使伴有報警；
— 顯示數值的誤差大到足以影響診斷或治療；
— 波形上的噪聲，難以從生理產生的信號中區分或者這些噪聲會影響到對生理產生的信號的判斷；
— 圖像上的偽影或失真，此偽影難以從生理產生的信號中區分或失真會影響到對生理產生的信號的判斷；
— 自動診斷或治療設備和系統在進行診斷或治療時失效，即使伴隨著報警。
基本性能
YY0505的要求
除非識別出設備或系統的基本性能，否則所有功能都應考慮作為基本性能進行抗擾度試驗。
基本性能識別指南參見附錄G（IEC60601-1:2005）。
基本性能應在隨機文件（技術說明書）中說明。
如何確定基本性能？
產品適應的專用標準中的基本性能。
依據YY/T0316或ISO14971對產品進行風險分析，確定的基本性能。
基于臨床分析確定的基本性能。
抗擾度試驗運行模式和配置
最不利及最敏感的狀態
所有與基本性能有關的功能都應該被考量
最高增益
患者生理信號最小幅值或最低值
必要時用專用軟件代替
患者耦合線纜端接模擬手（EFT，CS）
設備或部件的外部標記

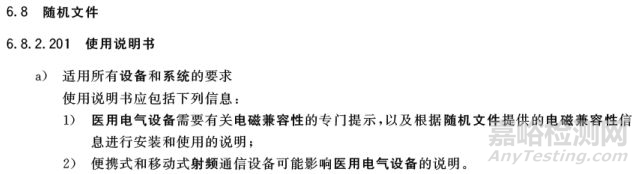

隨機文件 - 需在說明書體現
某醫療產品說明書內容的舉例：
某醫療產品符合
某醫療產品符合YY0505標準電磁兼容有關要求；
用戶應根據隨機文件提供的電磁兼容信息進行安裝和使用；
便攜式和移動式RF通信設備可能影響某醫療產品性能，使用時避免強電磁干擾，如靠近手機、微波爐等；
指南和制造商的聲明詳見附件。
警示：
某醫療產品不應與其他設備接近或疊放使用，如果必須接近或疊放使用，則應觀察驗證在其使用的配置下能正常運行；
A類設備擬用于工業環境中，由于某醫療產品傳導騷擾和輻射騷擾，在其他環境中要確保電磁兼容可能有潛在困難；
除某醫療產品的制造商作為內部元器件的備件出售的電纜外，使用規定外的附件和電纜可能導致某醫療產品發射的增加或抗擾度的降低。

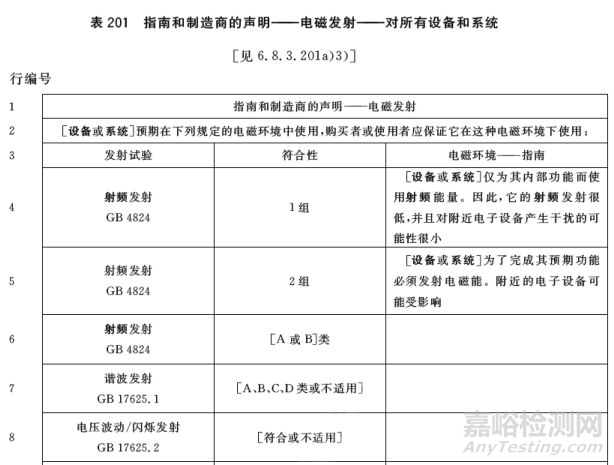

指南和制造商的聲明 - 表201-208需在說明書體現
GB/T 18268.1-2010和GB/T 18268.26-2010發射
注意：GBT18268與YY0505的A類B類定義相同，限值也相同，但沒有1組2組之分，諧波、閃爍都只適用于B類設備。

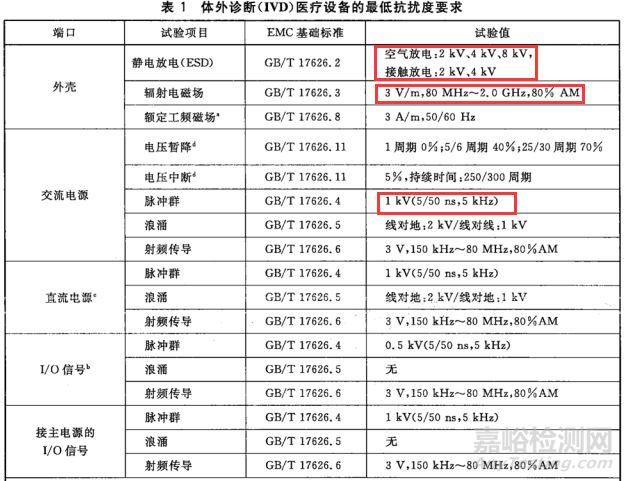

GB/T 18268.1-2010和GB/T 18268.26-2010抗擾度
抗擾度判據
判據A：試驗時，在規范限值內性能正常。
判據B：試驗時，功能或性能暫時降低或喪失，但能自行恢復。
判據C：試驗時，功能或性能暫時降低或喪失，但需要操作者干預或系統復位。
注意： GBT18268.1-2010判據為A、B、C，但GBT18268.26-2010受試結果只是可能表現為A、B、C，最終判定以“是否損害使殘余風險保持在可接受范圍內所必需的性能特征”為準。

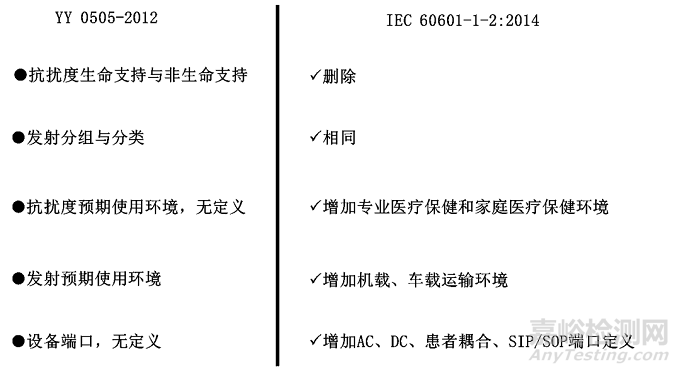

IEC60601-1-2:2014與YY0505-2012異同–術語

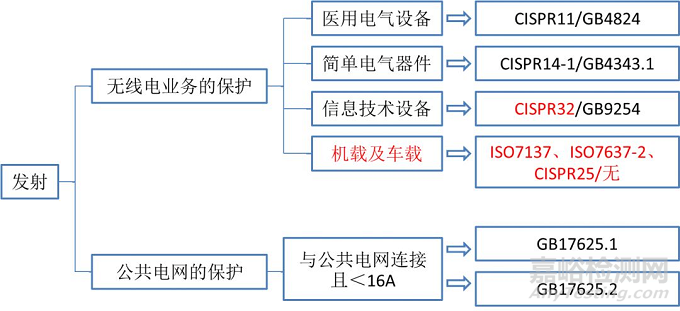

IEC60601-1-2:2014與YY0505:2012異同–發射

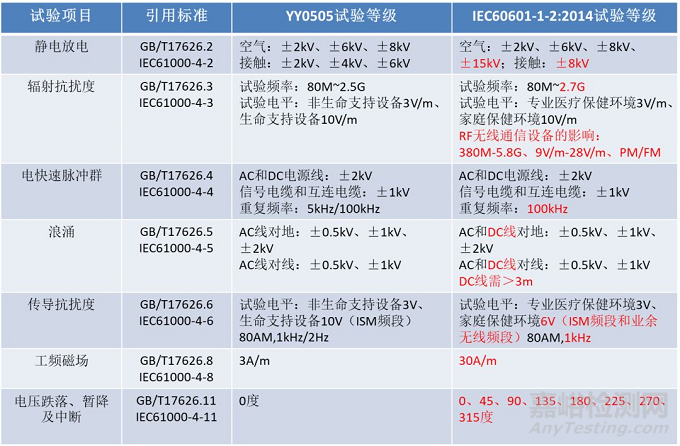

IEC60601-1-2:2014與YY0505:2012異同 – 抗擾度
