本文針對某航天產品正弦振動試驗的過載停機故障，從Simcenter Testlab軟件的角度分析了原因，并通過設計三組實驗，結合分析數據，驗證軟件加速度限控制功能和通道量程設置工作機制，為后續基于Simcenter Testlab振動試驗中限幅通道加速度限控制的使用提供了技術參考。

上文（http://www.bowken.cn/news/1920758.html）介紹了實際試驗情況并對停機原因進行分析，本文我們重點介紹三組驗證實驗及其驗證分析。

試驗設計與分析驗證

 針對可能的停機原因：

（1）限幅通道設置為過載停機；

（2）測點通道量程設置過低的軟件設置錯誤，繼而觸發保護功能，導致試驗誤中斷的過載停機。

設計了三組實驗，在振動臺空載狀態下進行實驗驗證，如表2所示。

限幅通道過載停機驗證實驗

7#、8#傳感器相鄰粘貼在水平滑臺上，分別設置為控制和限幅通道，單點控制。限幅通道設置為過載停機，限幅停機上限為0dB，即15g，具體方法如表2中T1所示。

實驗中，目標譜超過限幅通道停機線，觸發加速度限控制功能的瞬間保護停機，此時試驗中斷顯示“Notch upper abort”與原試驗中顯示“Overload”不一致，由此排除測點時域或頻域曲線觸碰Notch限幅停機線導致停機。

通道超量程過載停機頻域驗證實驗

限幅通道設置為過載停機，8#通道量程設置為3.16g，在17~60Hz范圍內量級為3.4g，顯然會在頻域觸發超量程3.16g停機，但不超過限幅停機線+6dB，即6.4g，具體方法如表2中T21所示。在17.2Hz時試驗8#限幅通道過載停機，報錯信息顯示“Overload”，與原試驗一致，由此可定位原停機原因為限幅通道量程過載。

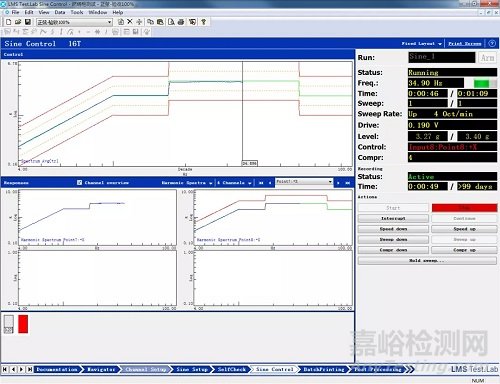

將限幅通道設置為過載忽略，其他試驗條件同T21，具體方法如表2中T22所示。圖4顯示目標譜在17~60Hz范圍時，8#已經超量程（實時監測狀態變紅且無示數），但未停機中斷，無報錯信息，實驗正常結束。

圖 4  7#測點傳感器時域圖

據此可推斷原試驗停機原因是該限幅通道設置為過載停機，而超量程觸發保護功能。但是，T21/T22實驗僅從頻域上驗證了停機的工作機制，并未從時域上驗證實際試驗中的停機現象。因此，設計了T3從時域上驗證過載停機的原因。

通道超量程過載停機時域驗證實驗

為保證目標譜在頻域上不超過8#限幅通道量程3.16g，更改目標譜幅值最高段17~60Hz量級為2g，限幅通道設置為過載停機，開展試驗T31。在試驗進行到17~60Hz過程中，使用力錘敲擊臺面，在時域上產生較大信號干擾，具體方法見表2中T31。在17.04Hz時試驗8#限幅通道過載停機，報錯信息顯示“Overload”，與原試驗一致，由此從時域上驗證實際試驗中的停機現象。

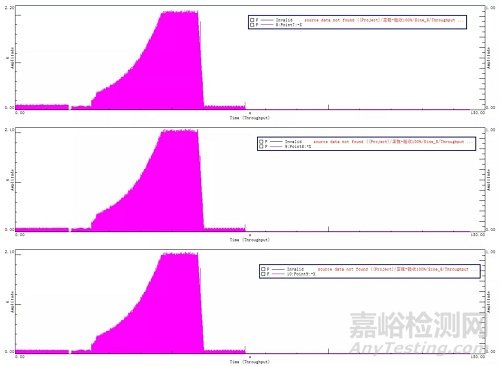

如圖5所示，7#&8#&9#通道均未采集到臺面敲擊產生的大量級毛刺時域信號，這是由于8#通道量程限制，在敲擊信號出現時過載停機，導致停機瞬間各通道都無法采集到時域信號。

圖 5  T31中7#&8#&9#通道時域信號

將限幅通道設置為過載忽略，其他試驗條件同T31，開展試驗T32。在試驗進行到17~60Hz過程中，使用力錘敲擊臺面，在時域上產生較大信號干擾，見表2中T32，試驗順利完成，未發生停機。

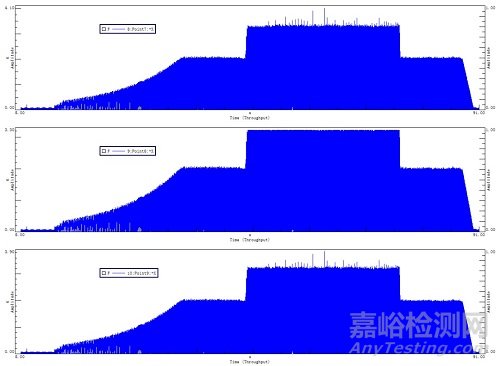

如圖6所示，7#&9#通道（量程100g）均采集到臺面敲擊產生的毛刺時域信號，而8#通道（量程3.16g）由于量程受限，未采集到超過3.16g而低于100g的較大信號。

圖 6  T32中7#&8#&9#通道時域信號

因此，從時域和頻域解釋了過載停機現象，原試驗停機原因為7#限幅通道出現超過量程100g的時域信號，造成overload停機，但是由于通道量程限制，未能在時域上采集到超量程信號。通過將限幅通道設置為過載忽略，可有效避免過載停機現象。

結論與建議

本文從Simcenter Testlab加速度限控制功能的角度分析了某航天產品正弦振動試驗的過載停機故障原因，開展了三組驗證實驗，驗證了停機原因不是觸發限幅報警限，而是傳感器通道過載，未采集到超量程時域信號的原因是通道量程限制。最后，針對基于加速度限控制的振動試驗給出了以下三點建議：

（1）Simcenter Testlab在傳感器通道類型中設有控制和測量兩類，分別起到輸入譜控制和輸出譜監測功能，但在過載停機的安全保護設置時通道類型分別控制、測量和限幅三類，需要分別進行過載停機或忽略設置，在選擇相應通道忽略過載停機后，即使采集到超過通道量程的信號也不會過載停機。

（2）為防止試驗失控，有效保護試驗件和振動臺，控制通道一般設置過載停機；測量通道采取忽略過載的設置，以保障試驗正常開展；而限幅通道則需要結合試驗件敏感監測部位的實際情況進行合理設置，若采取過載忽略的設置，在量程不夠的情況下能保證試驗的順利開展，但是長時間過載對小量程傳感器自身結構、功能性能都會產生不利影響，致使傳感器參數漂移，另外存在產品極值破壞風險，應做好隨時中斷試驗的準備。
