隨著新能源汽車的廣泛應用，新能源汽車事故頻發。尤其2019年以來，多起主流新能源汽車產品發生了起火事故，雖然引起事故的原因不完全相同，但基本都是由于動力電池系統起火引起。而在起火事故發生前，沒有任何的信號或征兆，這就導致事故存在極大的不可預測性，并進一步提高了人員和財產損失的風險。眾所周知，為了使得應用于電動汽車的動力電池具備較高的安全性，國內外均有專門的標準法規對鋰離子電池及系統的安全性做出要求，分別從機械損傷、電氣損傷、環境損傷等多個方面提出了測試方法，但是由于鋰離子電池的高能量、高活性的特性，導致鋰離子電池在應用中會存在結構和性能的變化并可能最終引起電池突然的熱失控發生。電動汽車用動力電池?zé)釘U(kuò)散測試項目的主要目的就是驗證電動汽車整車或者電池系統應對動力電池單體發生熱失控時能否有效保護駕乘人員安全逃生的能力，也正是隨著產品的推廣應用及行業對產品的認識不斷加深，才推動了產品標準法規的不斷完善。
鋰離子電池的熱失控原因有很多，歸納起來包括：濫用造成電池內短路，包括機械濫用、電濫用、熱濫用及多種應力綜合作用[1－4]。這些情況已經在現有的標準法規中進行了相關的安全性要求。除了濫用外，電池老化過程中造成的結構損傷或者枝晶生長等，以及制造過程中的缺陷也會造成電池內短路，進而導致熱失控，這部分情況目前國內還沒有標準法規進行要求[5－6]。
正因為內短路可能導致電池?zé)崾Э睾蜔釘U(kuò)散，可能對成員造成傷害，而目前對于部分內短路的產生情況，并不能完全避免或者有效預防及預測，所以需要通過對電池系統整體應對單體熱失控的安全防護能力提出要求，確保駕乘人員的安全。另一個方面，無論是單體電池，還是電池系統，比能量越來越高，而大量的測試數據顯示，隨著電池比能量的提高，在相同倍率下放電時，單位質量的電池產熱量大幅提高，同時使用加熱方法觸發單體電池發生熱失控所需要的能量與電池自身能量的比值也更低[7]。
標準法規介紹
目前涉及到動力電池?zé)釘U(kuò)散的標準法規主要包括SAE J 2464、UL 2580以及即將發布的GBXXX《電動汽車用動力蓄電池安全要求》和正在研究中的GTR No.20。其中SAE J 2464、UL 2580以及即將發布的GBXXX《電動汽車用動力蓄電池安全要求》均已經有正式的測試要求公開發布，所以本文主要介紹在這3項標準中關于熱擴散的要求。
1.1 SAE J 2464-2009
項目名稱為被動擴散阻力測試（Passive Propagation Resistance Test）；測試對象為模塊/電池包；測試目的是該測試評估被測設備（DUT）承受單個電池?zé)崾Э厥录哪芰Γ员銦崾Э厥录粫鞑サ较噜忞姵?。建議DUT制造商首先在模塊級執行這些測試。
測試方法如下：樣品處于100%荷電狀態（SOC），在55 ℃或者樣品最高允許工作溫度條件下進行測試。要求5 min內將樣品加熱至400 ℃或樣品發生熱失控，可以選擇其他方法觸發熱失控（觸發方法需要以報告形式詳細描述）。標準推薦進行至少5個位置的測試以便能夠獲得試驗的普遍性。
數據記錄如下：溫度、電壓、試驗前后絕緣電阻、照片、視頻、起火、爆炸、物質泄漏的描述等。
1.2 UL 2580
項目名稱為內部火燒測試（Internal fire exposure test）；測試目的為儲能系統應具備阻止由于一個單體電池失效而引起的起火或者爆炸事故；測試條件為滿電狀態的儲能系統進行SAEJ 2464中的被動擴散阻力測試（Passive Propagation Resistance Test）測試。在一定的條件下可以使用一個或多個模組進行測試。
1.3 GBXXXX 熱擴散測試
項目名稱為熱擴散；項目要求如下：電池包或系統在由于單個電池?zé)崾Э匾馃釘U(kuò)散，進而導致乘員艙發生危險之前5 min，應提供一個熱事件報警信號（服務于整車熱事件報警，提醒乘員疏散）；如果熱擴散不會產生導致車輛乘員危險的情況，則認為該要求得到滿足。進一步明確了對于人員保護的要求，明確了熱擴散測試項目的目的和應用場景。
由于該項目僅在標準中給出了參考的試驗方法和部分關鍵參數的建議取值，給制造商較大的空間針對各自產品的特點進行產品開發設計、試驗驗證。同時為了能夠確保產品質量，制造商應按照標準要求提供“制造商定義的熱事件報警信號說明”“說明電池包或系統安全性技術文件”，同時在第三方檢測機構依據制造商提供的技術文書、試驗程序進行結果驗證的檢測報告，如表1所示。

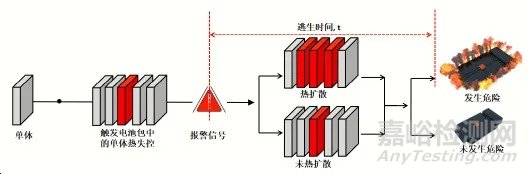

對于熱擴散試驗項目而言，盡管企業具有一定的空間設置試驗程序，但是試驗項目的基本流程是不能改變的。熱擴散試驗的流程如圖1所示。
圖1 熱擴散試驗流程
對于一款電池包，選擇其中的某個電池單體作為熱失控觸發對象，觸發電池單體發生熱失控，一般情況下電池管理系統會在電池?zé)崾Э匕l(fā)生的情況下發出報警信號。當一只電池單體發生熱失控之后，由于電池的設計、電池材料體系特點等影響，電池可能會發生熱擴散（即其他電池發生熱失控），也可能未發生熱擴散。但是不論是哪一種情況，仍然會產生兩種不同的結果，電池包最終表現出了對人員的危險（如起火、爆炸）或者電池包未表現出對人員的危險。在這個測試中的關鍵參量就是從報警信號發出到發生危險的時間間隔，也就是人員的有效逃生時間。
熱擴散測試中的關鍵點

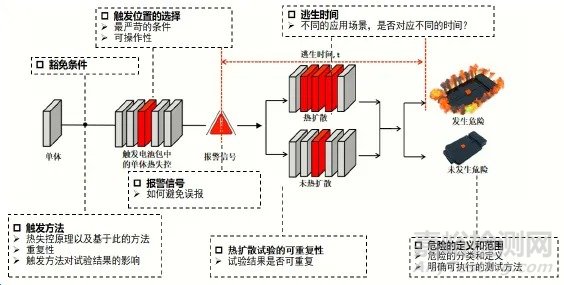

雖然目前已經有多個標準提出了熱擴散試驗項目的方法和要求，但是也正是由于電池系統設計的復雜性和多樣性，導致熱擴散試驗中存在較多的變量和不確定性，所以在GBXXX《電動汽車用動力蓄電池安全要求》中才提出技術文件與試驗驗證相結合的方案，既給企業提供了足夠的空間避免干預企業的產品設計和技術的發展，同時又堅守住動力電池系統安全性的底線。在動力電池系統熱擴散測試過程中，有若干個值得注意的關鍵問題，如圖2所示。
圖2 熱擴散測試中的關鍵問題
2.1 豁免條件
雖然目前廣泛應用于電動汽車的鋰離子電池大多存在發生熱失控的風險，但是隨著技術的進步及產業對安全性的關注，相信一定存在或者未來會出現一些特別安全的電池，此類電池不發生熱失控。那么針對這類電池，該設置何種條件進行豁免呢？一種思路是通過對產品的構成或者特征參數來進行限定，但是這種方法并不能解決所有問題，尤其對未來新技術產品，具有較大的局限性；另一種思路是通過一定的測試項目來判斷電池是否具備豁免條件，該方法具有一定的普適性，且不存在技術局限性。因此企業在實際開展研發試驗工作時，應該根據實際情況選擇合適的方法，并對產品安全性做出合理評估。
2.2 觸發方法的選擇
觸發方法首先應該基于電池?zé)崾Э氐脑?，在失效原理上?yīng)該最大限度地保持一致；其實該方法還應該具備高重復性和可操作性；再次，該方法在參數的選擇上具有較大的容錯能力，在較大的范圍內均不會影響試驗結果。
2.3 觸發位置的選擇
從試驗驗證的目的觸發，觸發位置應該選擇在最嚴苛的試驗條件下，以確保樣品在最嚴苛的情況下的安全性表現。但是在實際的測試工作中，可操作性決定了實際可選擇的范圍是有限的，這往往導致不能窮盡所有的方案進行測試驗證。觸發位置的選擇難點在于如何平衡嚴苛的測試條件和試驗可操作性這兩個問題。對企業進行產品性能驗證而言，可以通過高精度的仿真模型的搭建，結合有限的試驗數據，實現對動力電池系統各種試驗條件下安全性能的評估。
2.4 逃生時間
現有的標準中給出的逃生時間是基于部分大巴車的試驗研究，而針對不同的車型應用場景，針對不同的事故場景：（1）考慮不發生事故的逃生時間時，駕乘人員意識清醒且可自由活動，所需時間就會比較短；（2考慮發生交通事故的情況時，還需要考慮救援人員施救所需的時間，事故形態的多樣性就會導致救援時間的巨大差異。因此企業應充分考慮產品定位并結合應用場景進行設計與驗證。
2.5 危險的定義
外部起火和爆炸一定會給人員帶來危險，但是除此之外的有毒煙氣、可燃煙氣等是否應該考慮，如何進行測試，設置何種條件和限值，是否會產生漏電及人員遭受電擊的情況等也應該是產品生產企業關注的重點。
2.6 其他
報警信號是試驗中的關鍵節點，而如何避免誤報或者有效識別誤報的方法對于測試的有效開展至關重要。熱擴散試驗結果的復雜性來源于試驗方法的復雜性、試驗流程長、試驗對象復雜等幾個方面，因此設置合理的試驗條件、約束試驗過程以確保試驗結果的重復性，才能夠使得企業在試驗驗證中獲得重復有效可比較的數據。
研究方向

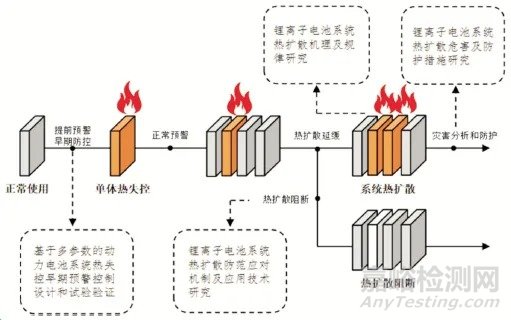

熱擴散測試是對電池系統安全設計有效性的試驗驗證，在產品設計和開發中，動力電池系統熱擴散問題研究方向如圖3所示。
圖3 動力電池系統熱擴散問題研究方向
（1）鋰離子電池系統熱擴散機理及規律研究
結合現有動力電池?zé)崾Э丶盁釘U(kuò)散研究中的電、熱領域已經取得的研究成果，重點突破結構變化、化學成分變化等機械、化學反應方面的測試難題，獲取有效快速的測試方法，通過試驗數據采集和仿真分析，提取出影響動力電池?zé)釘U(kuò)散發展過程的關鍵參數和關鍵過程，并重點研究動力電池系統在熱擴散發生、發展過程中關鍵參量的變化規律，建立基于電、熱、機械、化學多物理場耦合的單體熱失控及系統熱擴散模型，揭示動力電池系統熱擴散發生、發展的規律。
（2）鋰離子電池系統熱擴散防范應對機制及應用技術研究
基于單體熱失控及系統熱擴散模型，從熱失控觸發誘因、熱失控發生過程的關鍵節點出發，通過電壓、電流、溫度、壓力和氣體成分等多種信號的采集和綜合分析，建立動力電池系統熱失控早期預警控制策略，并對相應的控制策略進行試驗驗證；研究熱擴散發展過程中的關鍵節點及核心影響因素，通過試驗和仿真手段，對鋰離子電池?zé)釘U(kuò)散延緩、阻斷機制和方法進行研究，有針對性地制定鋰離子電池系統熱擴散逐級主被動防范應對機制，并通過試驗驗證隔離措施的有效性，在電池系統的結構、傳熱和電連接設計等方面提供指導。
（3）鋰離子電池系統熱擴散危害及防護措施研究
明確動力電池?zé)崾Э刂聻?zāi)過程中產生的有毒有害物質的種類和數量，建立有毒有害物質的數據庫；從熱釋放速率、總放熱量、危害物生成速率等火災動力學特性出發，定量分析著火、爆炸和有毒煙氣等對乘員、電動汽車及周邊的危害性，進一步研究動力電池系統熱擴散發生后的潛在危害原理。在以上研究成果的基礎上，明確鋰離子電池系統熱擴散危害的防護要求，從熱防護、火災防護、有毒煙氣防護等幾個方面，提出在產品應用過程中的有效防護措施和建議。
參考文獻：
[1] DOUGHTY D，ROTH E P. A general discussion of Li ion battery safety[J].The Electrochemical Society Interface, 2012, 21：37-44.
[2] BANDHAUER T M，GARIMELLA S，F(xiàn)ULLER T F.A critical review of thermal issues in lithium-ion batteries[J]. J Electrochem Soc，2011，158(3)：21-25.
[3] 李會峰，龐靜，盧世剛.鋰離子電池濫用條件下的安全性研究[J].電源技術，2013，37(12)：2235-2238.
[4] COHEN S，GULBINSKA M K，PUGLIA F J. Lithium-ion cell and battery safety[J]. Lithium-ion Battery Materials and Engineering, 2014, 9: 115-150.
[5] MALEKI H, HOWARD J N. Internal short circuit in Li-ion cells[J].J Power Sources，2009，191（2）：568-574.
[6] 李寧，俞會根，盛軍，等.鋰離子電池內部短路研究進展[J].電源技術，2016，40(5)：1139-1141.
[7] 李坤.鋰離子動力電池?zé)?mdash;電化學耦合特性分析及有限元模擬[D].北京：北京理工大學，2016.
