新能源電動汽車具有清潔無污染、能量利用效率高、結構簡單、使用維護方便等優點,完美契合了“低碳政策”,在全球范圍內得到了快速、廣泛的使用。
預計到2035年全球?qū)⒂?.4億輛電動汽車(不包括混合動力車)投入使用,約占18億汽車總數的8%"。
《中國制造2025》規劃明確提出,到2020年,我國自主品牌新能源汽車年銷量將突破100萬輛;到2025年,新能源汽車年銷量將達到300萬輛,占國內汽車市場的80%以上。
動力系統(主要是電池)通常占新能源汽車整車總質量的30%~40%。在動力電源輕量化技術短期難以實現的情況下,迫切需要采用結構輕量化技術,以解決新能源汽車車身質量大、續駛里程短的問題。
用輕質材料代替?zhèn)鹘y(tǒng)的鋼制部件可以直接減輕車身和底盤50%的質量,從而提高電動汽車的能源利用率。
目前在汽車制造中應用最多的輕質材料是高強鋼、鋁合金、鎂合金以及碳纖維增強聚合物( Carbon fiber reinforced polymers,CFRP)、工程塑料等復合材料,而熱沖壓、樹脂傳遞模塑、3D打印等制造技術的進步可以實現輕質部件的大批量生產。

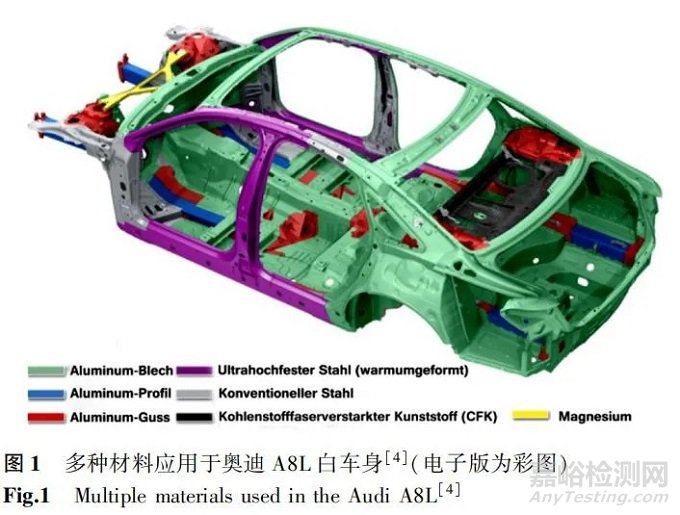

實際上,這些材料的創新組合已經應用于新一代汽車中。圖1顯示,第四代奧迪A8L應用鋁合金的比例只占58%,其余材質采用先進高強鋼、鎂合金與碳纖維替代,質量減輕了約15%,扭轉剛度提升了40%。
國內北汽新能源純電動汽車 ARCFOX-1采用的是碳纖維+鋁合金混合結構設計,奇瑞新能源純電動車“小螞蟻”整車結構基于“全鋁空間架構+全復合材料外覆蓋件”設計,吉利新能源汽車也采用了“鋼鋁混合+塑料件車身”的設計,江淮汽車和東風汽車也都推出了混合車身輕量化平臺。
這些先進材料在汽車車身混合材料部件上的使用需要可靠性高、成本低且效益高的連接技術。然而,每種材料都有獨特的理化特性,許多材料的性能在高溫連接時會降低。
為了保障輕量化,同時不降低電動汽車的安全性能,對于結構件中的不同材料如鋁合金/鋼和鋁合金/CFRP等,選擇合適的連接方法非常重要。
此外,作為電動汽車的關鍵部件,用于電動汽車的電池組由大量的單個電池單元組成,電池包箱體的設計對整個電池組尤為重要,因此對異種材料連接技術的要求越來越高。
目前國內外在汽車異種輕質材料的連接技術方面進行了大量研究,本文將主要對應用于新能源電動汽車的高強鋼/CFRP、鋁合金/CFRP、鋁合金/高強鋼以及電池包箱體的先進連接方法和關鍵技術進行分析和討論,并對復合連接技術在國內外汽車工業的應用現狀和發展趨勢進行了論述和展望。
鋁合金/CFRP、高強鋼/CFRP異種材料的連接技術
01、膠接
膠接具有減振、隔音效果好、膠接結構質量輕、表面光滑美觀,以及不會損傷纖維組織等優點。膠接技術很好地克服了傳統焊接工藝的技術瓶頸,被廣泛應用于車身輕量化連接設計中。
特別是針對單向復合材料在應用過程中不允許出現應力集中的問題,膠接接頭中的膠黏劑可以促使應力分布均勻,進而為單向復合材料結構件在高載荷下的使用提供了有利途徑。
由于CFRP和鋁、鋼之間的熱膨脹系數存在顯著差異,溫度的變化會影響環氧樹脂膠黏劑的力學性能,在膠黏劑中會產生熱應力。
較高的固化溫度使得接頭殘余應力顯著增大,在鋁和膠層中存在殘余拉應力,CFRP中存在殘余壓應力,最終由于膠層的殘余應力小于鋁和CFRP中的殘余應力,接頭破壞失效。
Abed發現隨著溫度達到膠黏劑的玻璃化轉變溫度,粘合劑的強度和剛度顯著降低,呈現出非線性耦合趨勢。基于實驗和數值模擬結果,通過使用更薄、更長和高模量的CFRP板,可以避免在極端溫度下鋼板和CFRP界面剝離。
通過分析了鋁合金/CFRP的膠接機理,可以推導出基于擴散理論、機械嵌合理論和吸附理論,通過物理或化學方法對工件表面進行清洗,以增強接觸面的潤濕性與表面能進而增大潤濕角,從而有助于提高膠接接頭的強度。
此外,通過“機械緊固+膠接”或“點焊+膠接”的混合連接方式,可以有效地提高輕型構件和車身結構的疲勞強度扭轉剛度和耐撞性。
研究發現當使用FM73膠黏劑時,如果機械連接的強度比膠接強度大,則復合連接可以改善7075-162鋁合金/CFRP的接頭強度。相反,當使用EA9394S膠黏劑時,如果機械連接的強度低于膠接強度,則機械連接對混合連接強度的影響很小。
膠黏劑組分也會對接頭的設計以及強度有一定的影響，通過比較了單組分膠黏劑與雙組分碰撞改性( Collision modified,CM)膠黏劑連接鋁合金/CFRP的區別,結果顯示感應加熱時使用具有柔性固化能力的雙組分膠黏劑可以縮短固化時間。

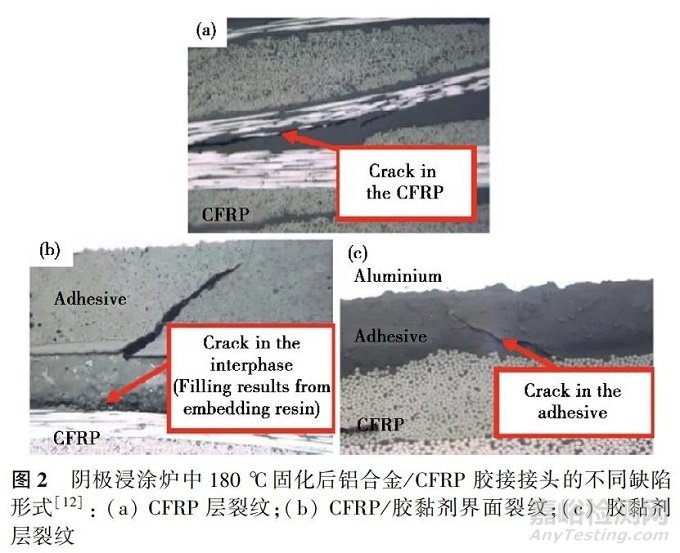

并且可以實現具有更高膠接強度的自由工藝設計。陰極浸涂爐中180℃固化后發現鋁合金/CFRP膠接接頭出現三種不同的缺陷形式,如圖2所示
連接前的表面預處理會在一定程度上影響膠接質量。研究證實在膠接前使用紅外和紫外激光進行表面預處理,可以提高AMg3/CFRP單搭接接頭的剪切強度,且紅外激光處理后CFRP的表面活性增大,使得界面處纖維基質的弱化程度降低,而紫外激光預處理導致纖維基質發生了熱誘導損傷。
同時發現隨脈寬增加,CFRP的表面樹脂殘留量減少,表面粗糙度和自由能增大,接頭強度提高了1.95倍。而且超聲振動可以提高膠黏劑的潤濕性,使鋁合金/CFRP膠接接頭的抗拉強度提高40%。
科研工作者對膠接接頭的整體強度、應力分布和接頭斷裂機制等也進行了許多實驗和數值模擬研究。通過實驗和有限元模擬的方法,分析了搭接長度對接頭強度的影響。
結果表明,隨著搭接長度増加,應力分布情況基本不變,中間部位的應力減小,接頭強度増大。段元欣等通過建模分析了基材厚度的改變對鋁合金/CFRP膠接復合構件L形接頭剝離應力分布的影響,研究發現,隨著CFRP板材厚度的增加,剝離應力峰值下降,應力集中現象得到了定的改善。
實際應用中為了更好地發揮膠接技術的特點,應選擇具有較低固化溫度和與母材熱膨脹系數相近的膠黏劑。
02、自沖鉚連接
自沖鉚(Self- piercing riveting,SPR)工藝是一種在鉚釘與板料之間形成牢固互鎖的冷成型工藝,它通過液壓缸或伺服電機提供動力將鉚釘直接壓入待鉚接板材,待鉚接板材在鉚釘?shù)膲毫ψ饔孟潞豌T釘發生塑性變形,成型后充盈于鉚模中,從而形成穩定連接。
自沖鉚連接工藝操作簡單,不需要前期預沖孔,板材表面無需預處理,工作效率高,易于實現自動化,非常適合于異種材料如鋁合金、塑料、高強鋼以及各種復合材料之間的連接。
目前,自沖鉚技術已成為歐美高端車型制造中的關鍵連接技術之一,井且成熟應用于寶馬、奧迪、沃爾沃和美洲虎等汽車的鋁鋼混合車身連接中,其中美洲虎鋁制車身連接中自沖鉚鉚釘?shù)氖褂靡堰_(dá)3000多個自沖鉚技術的連接工藝參數、接頭力學性能、失效模式和疲勞壽命預測以及有限元分析已經引起了國內外許多學者極大的研究興趣。
研究發現2024T/CFHP的自沖鉚接頭在熱處理后的平均抗拉強度為4480N,膠接/SPR復合接頭的強度比膠接強度提高了14%~32%。
目前使用一種特殊的模具,包括鉚釘、沖頭和凹模主體,并且在沖頭和凹模主體間連接傳感器,通過采集數據優化分析連接過程的下壓速度等參數來提高連接工藝的效率,而沖頭和凹模的設計可以更好地匹配所需的連接材料,從而提高鋁合金/CFRP自沖鉚接頭的抗拉強度、剪切強度和疲勞強度。
通過改進了SPR連接過程中的凹模,將傳統的固定式凹模設置成可移動單元,并結合連接前預鉆孔的處理方法,發現可以避免諸如CHRP中的分層、纖維或基質斷裂損傷等問題。
通過研究6060-T6/CFRP自沖鉚接頭的長期腐蝕行為,在17個腐蝕循環之后,接頭處出現凹坑聚結最終形成一道蝕溝槽。
針對2024-16/CFRP自沖鉚接頭的疲勞行為, 進行有限元模擬和實驗分析,結果表明,接頭在靜載荷和疲勞載荷下均具有良好的力學性能。失效模式如圖3所示,復合板的脫粘是由于頂部基板開裂和截面裂紋在板材上的傳播。
研究表明鉚釘頭與CFRP頂板的齊平程度對AM6111鋁合金/CFRP自沖鉚接頭的拉伸破壞載荷和疲勞壽命具有很大的影響。
楊上陸等]對比分析了采用玻璃纖維和碳纖維作為熱塑性復合材料增強基所得到的鋁合/CHRP自沖鉚接頭的質量,結果表明玻璃纖維增強基提碕了接頭強度,但接頭容易在疲勞載荷下失效,磯纖維增強基中由于存在颱性相,接頭強度有所下降,延展性降低。
張杰研究發現CFRP/AAS052鋁合金自沖鉚連接時,使用碳纖維材料作為上板獲得的接頭質量更好。
接頭的失效形式均是上板材料纖維絲的斷裂以及層間開裂,且上板厚度越大,失效載荷以及能量吸收值越大。但是, 研究表明自沖鉚技術在連接CRP/鋁合金時,會對復合材料的纖維和基質造成熱損傷和機械破壞。

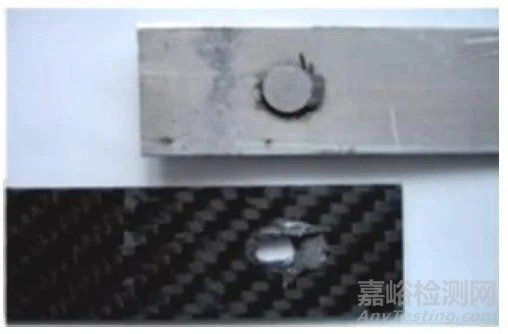

圖3 宏觀斷裂和疲勞失效模式：復合板的脫粘
總之,影響自沖鉚接頭質量的重要因素包括材料的特性(厚度、強度和延展性)、鉚釘幾何形狀和強度、模腔深度和幾 何形狀,以及工藝參數(表面預處理、壓力、有無膠黏劑等) 等。根據目前自沖鉚技術的發展情況來看,未來的研究工作將主要集中在:
新材料和復合材料的混合連接,包括熱沖壓成形鋼、7系列鋁合金和CFRP；
接頭力學性能和連接機理；
SPR過程的數值模擬和接頭失效行為；
開發用 于缺陷可視化的無損檢測技術,例如計算機斷層掃描測量。
03、攪拌摩擦點焊
攪拌摩擦點焊( Friction stir spot welding,FSSW)是在線性攪拌摩擦焊的基礎上發展起來的一種新型固相連接技術, 可以很好地用于連接金屬/聚合物或金屬/復合材料。

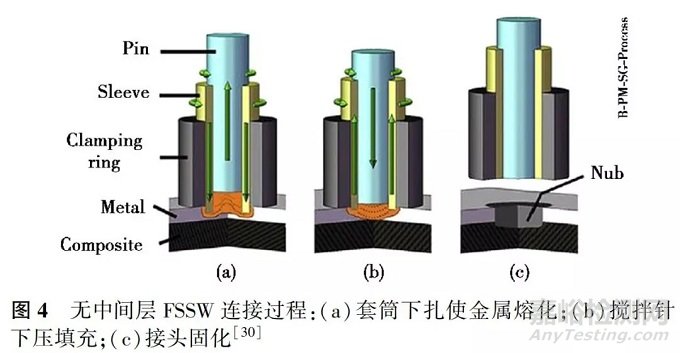

設備主要包括壓緊環、套筒、攪拌針三種非損耗性工具,如圖4所示。當壓緊環固定好工件后,套筒和攪拌針可以彼此獨立移動和旋轉。
大量研究表明,攪拌摩擦點焊可以成功地連接鋁合金/CFRP或鎂合金/CFRP,這些研究集中在工藝參數的優化(如攪拌針旋轉速度、下扎速度、下扎壓力、連接時間以及表面預處理)、溫度場變化、接頭的顯微結構、力學性能,以及失效模式和疲勞壽命方面。
通過測量了AA2024/CFRP攪拌摩擦點焊接頭的拉剪強度,結果顯示,具有覆鋁層的母材試樣所獲得的接頭剪切強度(43MPa)比沒有覆鋁層的接頭剪切強度(27MPa)高。
通過測量連接過程的溫度變化分布發現,增大攪拌針旋轉速度使得峰值溫度提升了400℃。連接區由于徑向裂紋的存在被認為是接頭中最弱的部分,塑性變形區的強度最高,接頭中還存在較薄的過渡區。
研究發現攪拌針的旋轉速度對接頭剪切強度的影響最大,通過增加熱輸入(延長焊接時間或采用中等轉速)可使焊核增大、接頭強度增強,而且復合材料的鋪展與金屬表面孔隙度有關,下扎壓力越大,界面間的潤濕性和鋪展性越好,獲得的接頭的力學性能越優、強度越。
為了提高接頭的力學性能、縮短固化時間在CFRP/2024-T3之間加入PPS中間層進行攪拌摩擦點焊連接,結果顯示,采用PPS中間層的接頭的剪切力比沒有中間層的接頭高20%~55%,而且中間層的加入使得焊點尺寸變大,載荷分布更加均勻。

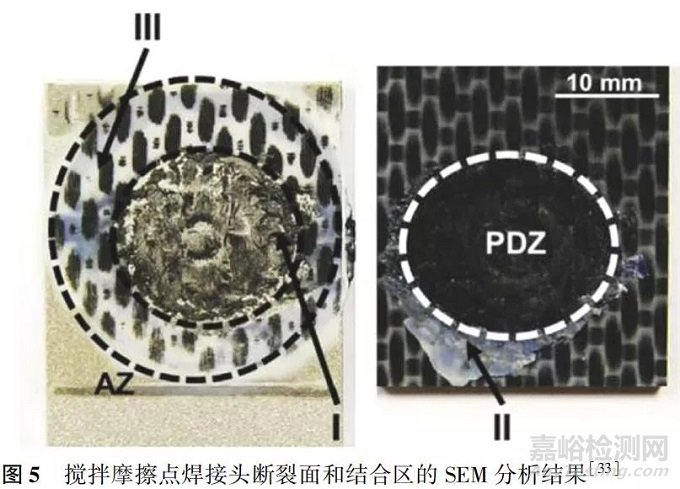

從圖5可以看出,塑性變形區存在于接頭的中心區域,其中熔融的薄膜夾層被擠出,接頭呈現粘結-內聚混合破壞模式,內聚破壞是主要模式。
研究發現通過對鋁合金進行表面預處理,可獲得疲勞強度更高的鋁合金/CFRP攪拌摩擦點焊接頭,同時在保證其他參數不變的情況下,在一定范圍內隨著連接時間延長,接頭的靜態剪切強度和疲勞強度都會提高。
采用錐形螺紋攪拌針連接鋁合金/復合材料,并分析接頭的微觀組織、界面特性和力學性能,證明了改變攪拌針形貌對攪拌摩擦焊接頭的形狀和性能會產生一定的影響,可以實現形狀和性能的共同控制。
彭軍等?研究了ABS/6082鋁合金攪拌摩擦點焊的可行性,并確認該接頭經歷了裂紋萌生、穩定長和快速擴展三個斷裂階段。
對于CFRP與鋁合金和高強鋼的攪拌摩擦點焊，應進一步借助掃描電鏡進行微觀組織分析，以更好地研究聚合物的填充特性和接頭性能。同時將藝參數變化帶來的影響同數值模擬建模過程相結合，深入分析界面失效機理。
04、超聲波點焊
超聲波點焊是利用超聲波的高頻振蕩能和標準氣壓使超聲波點焊是利用超聲波的高頻振蕩能和標準氣壓使焊件搭接面上產生振蕩，引起材料接觸點發生塑性變形軟化
從而實現連接的固態連接技術。
其原理是在靜壓力作用下，將彈性振動能量轉變?yōu)楣ぜ缑骈g的摩擦功、形變能及有限的溫升，使得工件焊接區域的原子被瞬間激活，兩相界面處的分子相互滲透，最終實現焊件的固態相連。超聲波點焊具有焊接時間短、局部加熱溫度高、低能耗、易于自動化等優點。
研究表明超聲波點焊可以實現熱塑性復焊件搭接面上產生振蕩，引起材料接觸點發生塑性變形軟化從而實現連接的固態連接技術。
其原理是在靜壓力作用下，將彈性振動能量轉變?yōu)楣ぜ缑骈g的摩擦功、形變能及有限的溫升，使得工件焊接區域的原子被瞬間激活，兩相界面處的分子相互滲透，最終實現焊件的固態相連。超聲波點焊具有焊接時間短、局部加熱溫度高、低能耗、易于自動化等優點。
合材料和熱固性復合材料的連接，并設計了一種智能的超聲波焊接方法，利用微處理器監測連接過程的功率和超聲振幅變化，根據連接界面反饋回來的物理變化數據來確定最佳的焊接工藝參數， 顯著縮短了連接工藝的開發時間。
研究表明超聲波焊接已經成功實現了鋁合金、銅合金等同種材料的連接， 而異種材料的連接如CFRP、玻璃、陶瓷等非金屬與金屬的連接是接下來的發展方向。
采用光學顯微鏡和SEM對鋁合金/CFRP的超聲波點焊接頭組織進行了微觀表征，發現使用沉淀強化鋁合金AA2024， 接頭強度可達58MPa。
采用PA 6 熱塑性復合材料作為中間層，實現了熱固性復合物/鋁合金的超聲波點焊；2018年他們進一步研究發現,焊接壓力對接頭強度的影響最大,對焊接能量的依 賴性較小。

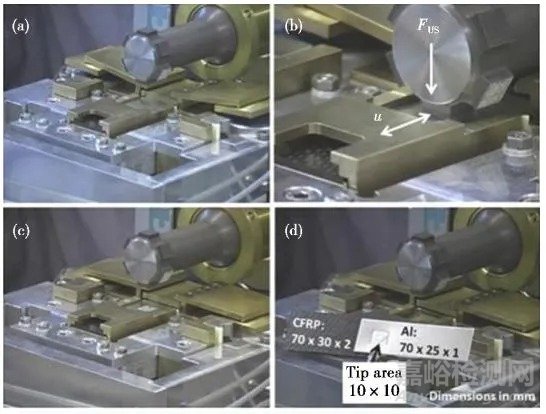

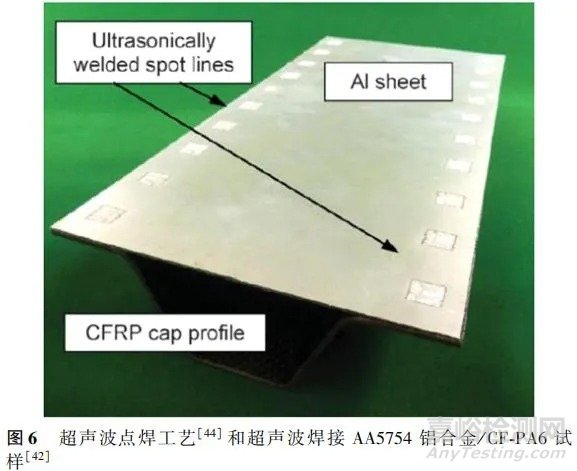

焊接壓力為280N、超聲波能量為2300J時,接頭拉剪強度達到(34.8±3.9) MPA。圖6為超聲波點焊工藝在鋁合金與CFRP連接中的應用。
超聲波點焊連接金屬/CFRP異種材料優勢巨大,不會造 成CFRP纖維組織損傷,避免了熔焊產生的缺陷問題,但還需要進一步研究熱塑性中間層對混合材料連接的促進作用, 解決金屬/CFRP直接接觸帶來的界面電化學腐蝕問題,更有效地提高接頭強度。
05、結 束
輕量化要求正促使車身材料的應用和結構設計向著多元化發展,但由于異種材料間的理化性能差異,其在連接時難以形成高質量的接頭,這就需要尋找合適的連接方法來應對這種挑戰。
來源：GAF螺絲君
