醫療器械唯一標識(unique device identifier，UDI)作為醫療器械國際性的通用語言，具有系統性、操作性、開放性的特點，是醫療器械產品的“身份證”，也是實現醫療器械全生命周期精準識別和追溯最有效的方法。醫療器械唯一標識系統(unique device identification system，UDI System)是當前醫療器械監管領域的熱點，UDI系統建設更是醫療器械智慧監管的基礎。



UDI是一個嶄新且復雜的議題，全面實施涉及企業編碼、申報、UDI數據載體賦碼及驗證、數據共享及應用等各環節內容。當前全球UDI實施過程中，醫療器械產品UDI條碼時常無法被讀取，導致供應鏈上UDI無法正常使用。因此，UDI數據載體在包裝或產品上的牢固、清晰、可讀對于生產企業是十分重要的環節，是實現醫療器械全生命周期有效實施UDI的關鍵。鑒于此，本研究擬通過概述全球?qū)嵤︰DI經驗下的UDI數據載體 “標”與“識”，探討UDI數據載體賦碼及驗證正確實施對企業的重要性，以期為各企業能精準有效實施UDI提供借鑒。



1  、UDI實施背景



自2013年9月24日，美國食品藥品管理局(FDA)發布《醫療器械唯一標識系統最終規則》 、制定UDI實施戰略、推進UDI實施以來，很多國家和地區的監管機構相繼啟動了UDI法規的制定工作。目前，歐盟、日本、韓國等均已有UDI法規出臺。



2019年7月，我國國家藥品監督管理局(以下簡稱“國家藥監局”)會同國家衛生健康委員會(以下簡稱“國家衛健委”)聯合印發《醫療器械唯一標識系統試點工作方案》，標志著我國UDI系統試點工作正式啟動；2019年8月，國家藥監局聯合國家衛健委成立UDI系統試點工作部門協作工作小組，進一步加強UDI系統試點工作的組織領導和統籌協調，試點工作穩步推進。



2019年8月，國家藥監局發布了《醫療器械唯一標識系統規則》，加強醫療器械全生命周期管理，明確要求注冊人/備案人應當選擇與其創建的UDI相適應的數據載體標準，對以其名義上市的醫療器械最小銷售單元和更高級別的包裝或者醫療器械產品上賦予唯一標識，確保在醫療器械經營使用期間唯一標識牢固、清晰、可讀。



2019年10月12日，國家藥監局發布了《關于做好第一批實施醫療器械唯一標識工作有關事項的通告》，針對“部分有源植入類、無源植入類等高風險第三類醫療器械”，要求2020年10月1日起開展唯一標識賦碼、唯一標識注冊系統提交和唯一標識數據庫提交等工作。



UDI是醫療器械產品的“身份證”，包括產品標識(UDI-DI)和生產標識(UDI-PI)，是UDI系統實施中基礎且關鍵的部分。當前全球UDI實施過程中，供應鏈上醫療器械產品UDI時常無法讀取，因此包裝或產品上的UDI數據載體的牢固、清晰、可讀對于生產企業是十分重要的環節，是實現醫療器械全生命周期有效實施UDI的關鍵。



2、  UDI數據載體的選擇



當企業完成發碼機構的選擇并編碼之后，UDI數據載體是企業實施UDI又一重要的步驟。首先生產企業在選擇UDI數據載體上需要滿足自動識別和數據采集(AIDC)技術以及人工識讀的要求，其中包括一維(條)碼、二維碼或射頻(RFID)標簽等形式，見圖1。



同時發碼機構是UDI唯一性的重要保證，在UDI系統實施中扮演著重要的作用。全球UDI實施以來，發碼機構的編碼標準以及對于數據載體的要求各不相同。以下是全球主要的2個發碼機構：美國、韓國、歐盟均認可的發碼機構全球物品編碼組織(GS1)和衛生行業商業交流委員會(HIBCC)所建立的數據載體標準。



2.1  基于GS1標準



一維(條)碼可采用GS1標準的EAN-13、GS1-128(見圖2)及ITF-14碼，當UDI含有PI信息時，應采用GS1-128碼，技術要求應符合GS1標準。

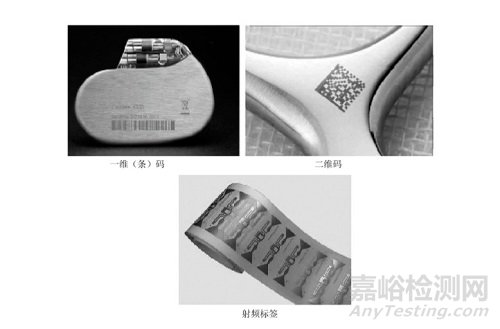

圖1  UDI標識數據載體識別形式

圖2  GS1-128條碼串聯和并聯示例

如圖3所示，GS1二維碼常采用GS1 Data Matrix碼，技術要求應符合GS1標準。

圖3  GS1 Data Matrix條碼示例

如圖4所示，RFID標簽采用符合EPC GEN2協議(ISO/IEC 18000-63)的超高頻標簽，技術要求應符合Class 1 Generation 2 UHF Air Interface Protocol Standard 或者ISO/IEC 18000-63的規定。

圖4  GS1 RFID示例

2.2  基于HIBCC標準

一維(條)碼可采用HIBCC標準的Code39、Code-128碼(見圖5)。目前，Code-128碼是UDI應用實踐中較為常用的標準。

圖5  HIBCC Code-128條碼示例

二維碼可采用HIBCC標準的Aztec Code，Data Matrix(見圖6)，QR Code碼，技術要求應符合HIBCC標準，其中Data Matrix最為常用。

圖6  HIBCC Data Matrix條碼示例

RFID標簽要求應符合HIBCC supplier standard for RFID的規定。企業在確定好發碼機構關于標識數據載體標準要求的同時，也要結合流通及醫院實際情況，并綜合考慮企業的實際管理需求，進而選擇適合企業自身的UDI標識數據載體。如表1所示，本研究結合實際應用經驗，綜合梳理了一維(條)碼、二維碼或RFID標簽3種數據載體形式在實施UDI過程中的優劣勢。

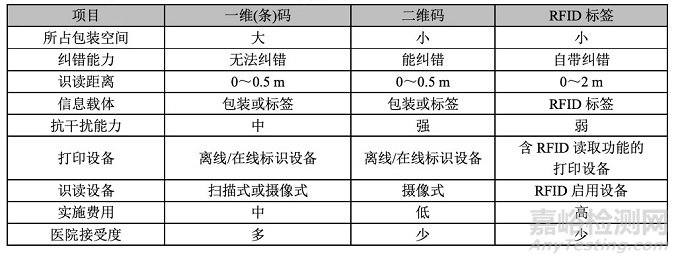

表1  3種UDI數據載體在實施UDI過程中的優劣勢

3  、UDI數據載體的賦碼—“標”

醫療器械行業產品種類繁多，包裝形式各異，選擇合適的技術來完成UDI數據載體的賦碼要求至關重要。從全球?qū)嵤┑慕?jīng)驗來看，2013年美國UDI開始實施時，標簽打印機尤為普遍，隨著賦碼技術的發展，生產效率提高的新型技術也應運而生，熱發泡技術、激光機技術、熱轉印打碼檢測一體技術也開始進入企業的UDI實施。以下是UDI實施過程中全球常用的幾種技術：



3.1  熱轉印打碼技術—針對柔性塑料包裝及標簽標識

熱轉印打碼技術主要是采用先進的電子式控制方式，精確地控制打印頭上的每個微型加熱元件，將色帶上的墨轉印到待標識物上，從而形成字符、圖形等，由打印頭、打印色帶及控制器組成。熱轉印打碼技術的工作原理決定了其應用主要集中在軟薄材質，如包裝膜、金屬箔和標簽上等平面的工況線進行作業。在二維碼、條形碼等信息標識上可顯現優良性能。此技術也衍生出打印檢測一體技術，見圖7和圖8。

對于UDI賦碼，熱轉印打碼技術具有以下特點：①標識信息分辨率能達到300/600 DPI，媲美印刷效果，而且打印質量一致、穩定；②可實現不同類型生產線和便簽的賦碼；③在線打印標簽的同時檢測打印效果。

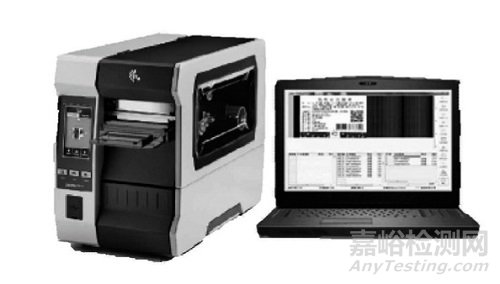

圖7  熱轉印打印檢測一體技術

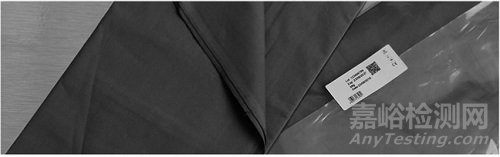

圖8  熱轉印技術在軟包裝及標簽上的高質量UDI賦碼



3.2  熱發泡噴碼技術—針對盒及各種滲透性材料(特衛強)標識



熱發泡噴碼技術主要是通過微小加熱電阻器加熱噴頭噴嘴，使墨水產生氣泡膨脹后將墨水噴出，從而形成數字、文字、圖形，條形碼、二維碼等。見圖9。

對于UDI賦碼，熱發泡噴碼技術具有以下特點：①適用于在醫療器械的一級或次級包裝上進行賦碼；②可打印高質量的文字、圖案和條形碼；③分辨率最高可達600 DPI；④噴印信息的高度可以通過多個噴頭疊加實現；⑤有多種顏色墨水可供選擇。

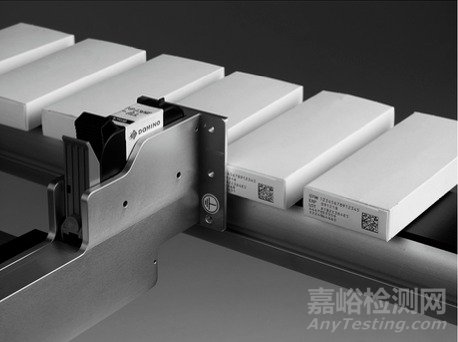

圖9  熱發泡噴碼技術在外紙盒及特衛強上進行UDI賦碼



3.3  激光打碼技術——針對紙盒和本體標識



激光打碼技術主要是利用激光發生器生成高能量的連續激光光束，聚焦后的激光作用于承印材料，使表面材料瞬間熔融，甚至氣化，或發生顏色變化的化學反應，通過控制激光在材料表面的路徑，從而形成需要的圖文標記。激光打碼可以打出各種文字、條碼和圖案等，字符大小可以從毫米到微米量級，對產品的防偽有特殊意義。



激光打碼的特點是非接觸加工，可在任何異型表面標刻，工件不會變形和產生內應力，適于金屬、塑料、玻璃、涂層紙盒、陶瓷、木材、皮革等材料的標記。另外，因激光刻劃精細，激光打碼能形成高質量的永久性標識。見圖10。



對于UDI賦碼，激光打碼技術具有以下特點：①可標記高精度的文字、一維(條)碼和二維碼；②可直接在醫療器械本體上進行標記，也適用于在多級包裝上進行標識；③在醫療器械的生命周期內形成永久性標識；④適用于惡劣環境；⑤抵御殺菌過程；⑥可用于標記重復使用的器械；⑦有多種激光源選擇，如CO2、光纖、UV等；⑧可適用于多種材料，如金屬，紙盒，塑料等。

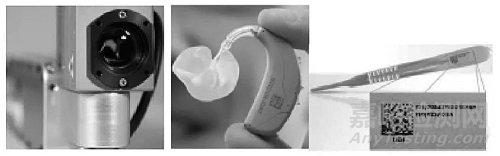

圖10  激光打碼技術在本體上的UDI打碼



4  、UDI數據載體的驗證—“識”

UDI數據載體在廠內能被讀取，但在醫療供應鏈上無法被掃描或掃描的數據不準確等問題，易導致很多產品因?yàn)閁DI無法使用而被退回。造成此問題最主要的原因是生產企業在實施數據載體賦碼后只做了賦碼后的讀碼，而非驗證。

在整個醫療供應鏈上，每個數據載體可能遇到各種類型的掃碼槍，許多掃碼槍配置專門設計的讀碼算法，能夠讀取各種變形、棘手和難以讀取的數據載體。不同的掃碼槍有不同的工作方式，兩臺掃碼槍在處理同一符號時可能會取得完全不同程度的結果。無論是質量控制測試還是掃描儀的流程控制指標，都無法可靠地估計兩臺不同的掃碼槍將如何處理同一數據載體。所以建議生產企業產品在出廠前進行數據載體的驗證，以確保數據載體符合發碼機構要求的質量要求的同時也確保編碼數據的準確。

全球?qū)嵤︰DI經驗而言，各發碼機構對于各自標準的UDI數據載體條碼質量的要求也基本相同，主要有3種質量驗證標準(見圖11)。一維(條)碼、二維碼的質量需達到1.5分(國標)或者C級(ISO標準)以上：

①包裝或者標簽上的一維(條)碼： GB/T 18348/ISO15416；



②包裝或者標簽上的二維碼： GBT 23704/ ISO15415；



③本體上的二維碼使用：ISO/IEC TR 29158標準(也稱為AIM DPM標準)。



如圖12所示，常規的掃碼槍僅用于讀取UDI載體中的數據，而非驗證；企業可以通過在線CIS驗證技術對條碼質量進行檢測，同時對編碼數據進行驗證，確定UDI數據載體符合各發碼機構對于數據載體質量和數據結構的標準要求，從技術上確保UDI數據載體在全生命周期中牢固、清晰、可讀。



注：一維(條)碼按照國標GB/T 18348，條碼的質量等級用數字表示，4代表最好，0代表最差；二維碼按照國標GB/T 23704，條碼的質量等級用數字表示，4代表最好，0代表最差

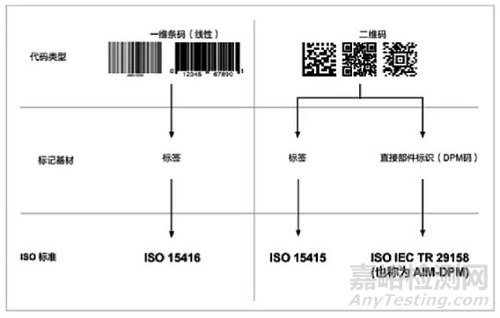

圖11  3種標準用于確定大多數條碼的質量

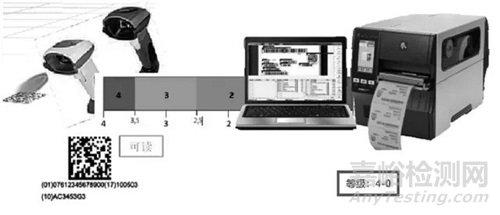

圖12  UDI數據載體的讀取與驗證



5 、總結

任何監管框架的變更都會對行業產生一定的影響。然而，挑戰的同時也蘊含著諸多機遇，UDI法規的實施會給醫療器械行業帶來更多的信任，更智能的供應鏈和更有效的監管。

為了確保UDI數據載體的牢固、清晰、可讀，有效完成UDI在供應鏈上的種種應用，生產企業需要選擇符合市場及自行管理要求的UDI標識數據載體，根據數據載體和包裝形式選擇對應的適宜賦碼技術，在出廠前通過數據載體驗證的方式確保賦碼內容和質量符合行業標準和要求，來最終保證產品的UDI在供應鏈全生命周期過程中正常使用。
