大模數重載人字齒輪軸作為軋機中重要的運動與動力傳動零件，要求人字齒輪軸具有高的接觸強度與抗彎強度，其齒面硬度要求58～62HRC，一般采用17CrNiMo6材質，滲碳淬火工藝。目前，重載人字齒輪軸淬火冷卻介質普遍采用快速淬火油，在冷卻性能、成本、穩定性，及環保方面具有一定劣勢。而硝鹽與油相比，具有諸多優勢，本文著重研究大模數重載人字齒輪軸硝鹽淬火工藝。



一、熱處理技術要求



重載人字齒輪軸如圖1所示，零件參數、材質性能參數和化學成分分別見表1、表2、表3。熱處理技術要求為表面硬度58～62HRC，心部硬度35～45HRC，有效硬化層深4.5～5.0mm，圖樣要求硬化層深≥2.75mm。表面組織為馬氏體3級，心部組織3級，殘留奧氏體2級，碳化物2級。熱處理質量檢測按JB/T 6141.3－1992《重載齒輪滲碳金相檢驗》執行。

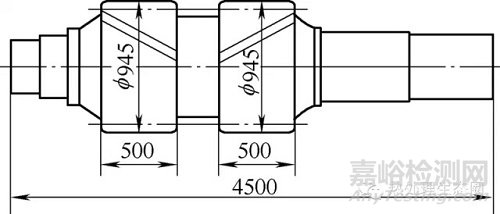

圖1 重載人字齒輪軸



表1 重載人字齒輪軸參數

材質	齒數	法向模數/mm	齒形角（°）	全齒高/mm	螺旋角（°）
17CrNiMo6	34	23	20	54.5	28



表2 17CrNiMo6性能參數 （℃）

材質	MS	Ac1	Ac3
17CrNiMo6	400	730	820



表3 重載人字齒輪軸化學成分（質量分?jǐn)?shù)）（%）

C	Si	Mn	P	S	Cr	Ni	Mo
0.19	0.25	0.62	0.0024	0.005	1.60	1.52	0.28



該重載人字齒輪軸滲碳淬火存在以下技術難點：①硬化層深4.5mm以上，滲碳時間長，碳化物控制困難。②有效截面達f945mm，油淬不能滿足大截面零件高溫冷卻速度要求，而鹽浴可通過介質溫度、含水量的控制在高溫區實現高于油的冷卻能力，難點在于合理選擇溫度及含水量。③由于零件有效截面大，鹽浴淬火在分級前期鹽浴以及后期空氣中冷卻均較緩慢，相對油而言，淬火后殘留奧氏體較多，難點在于如何選擇合適的工藝，消除殘留奧氏體的同時，保證表面、心部獲得合格組織。



二、試驗工藝





人字齒輪軸熱處理采用f1300mm滲碳爐，零件處于爐體中心，齒部與輻射管距離均等，保證零件加熱及冷卻中熱量傳遞均勻，減小熱應力變形。滲碳淬火工藝采用重新加熱路線，試驗鹽浴配方為50％KNO3+50％NaNO2，熔點140℃，采用分級淬火路線，即心部組織在鹽浴中轉變，表面組織在空氣中轉變，從而減小應力，減小變形。從組織質量、成本方面分析工藝可行性。工藝曲線如圖2～4所示。

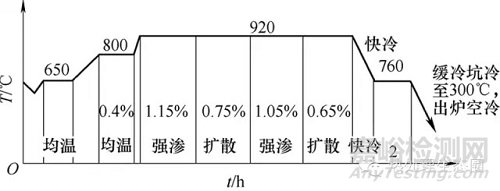

圖2 滲碳工藝曲線

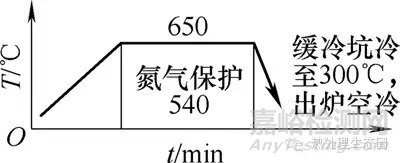

圖3 滲碳后高溫回火工藝曲線

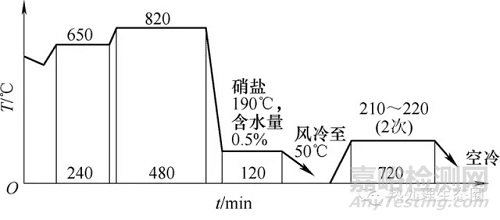

圖4 淬火回火工藝曲線







三、試驗結果與分析



1.試驗結果

試驗結果如表4、表5所示，金相組織如圖5、圖6所示。試驗工藝實施后，存在以下問題：①本體心部硬度31～33HRC，低于技術要求（35～45 HRC）。②f45mm×90mm試樣表面硬度58～58.5HRC，偏技術要求下限。③心部5級游離鐵素體組織，呈塊狀及條狀。



表４人字齒輪軸熱處理試驗結果

碳化物（級）	馬氏體及殘余奧氏體（級）	心部鐵素體（級）	心部晶粒度（級）	本體齒面硬度HRC
1	1	5	7	60～62
內氧化深度/um	脫碳層深度/um	有效硬化層深度（550HV1）/㎜		本體心部硬度HRC
16	26	4.50		31～33



表５人字齒輪軸試樣硬度值分布

距表面距離/mm	0.1	0.2	0.3	0.4	0.5	1	2	3	4	4.3	4.9
硬度值HV1	661	673	667	663	668	669	649	624	571	560	530

圖5 表面組織

圖6 心部組織



2.試驗結果分析



（1）心部不合格



齒輪軸本體心部硬度不足，存在較多量的游離鐵素體，鐵素體為軟性相，心部過量鐵素體的存在直接導致心部硬度不足。心部鐵素體超標主要由以下幾個因素導致：①原材料為3級帶狀組織，淬火后心部組織呈馬氏體與游離鐵素體區交替分布，如圖6所示。帶狀偏析為C、Mn、Cr、Mo等元素的微觀偏聚，合金含量的缺乏將導致奧氏體化臨界點Ac3提高至820℃以上，在820℃奧氏體化條件下，合金成分缺乏區將為非完全奧氏體化，存在未溶鐵素體，淬火后未溶塊狀鐵素體將遺傳至室溫狀態；同時由于合金元素缺乏，導致淬透性能下降，淬火冷卻時由于冷卻能力達不到偏析區馬氏體形成的臨界冷卻速度，導致冷卻時析出條狀鐵素體。②含水量0.5%的190℃硝鹽淬火冷卻介質的高溫區冷卻能力不足。硝鹽介質的冷卻性能主要由含水量及溫度決定，硝鹽淬火過程中沒有蒸汽膜階段，高溫區冷卻速度很快，所以對于厚壁工件可以獲得較佳的心部淬火組織。硝鹽含水量對于鹽浴的冷卻性能十分關鍵，未加水的鹽浴其冷卻性能較差，通過向硝鹽中加水可以大幅提高其高溫冷卻性能。隨著硝鹽溫度提高，其冷卻性能降低，但鹽溫提高又加快硝鹽的流動性，能促進冷卻，因此選擇合適的鹽溫及含水量對冷卻性能影響顯著。滲碳齒輪硝鹽含水量一般控制在0.4%～1.5%，此次試驗鹽溫（190℃）偏高，同時含水量（0.5%）較少，未能大幅提高水鹽混合介質的汽化熱值，導致介質整體高溫冷卻性能不佳。





（2）試樣表面硬度偏低 f45mm×90mm試樣熱處理后表面硬度僅58～58.5HRC，遠低于本體齒面60～62HRC，表面硬度差異影響硬化層曲線走勢，導致試樣有效硬化層數值不能真實反映本體硬化層數值。由檢測數據以及工藝路線可知，硬度偏低主要是由于回火溫度較高且時間較長所致，本質原因在于試樣尺寸較小，其抗回火性較差。對于17CrNiMo6滲碳齒輪而言，一般低溫回火溫度高于200℃后將產生明顯的高碳馬氏體軟化現象，在170～180℃區間回火，隨著時間的延長，高碳馬氏體軟化不明顯。



試驗工藝是專為零件本體而制定，由于硝鹽淬火奧氏體穩定化嚴重，淬火后存在一定數量的殘奧，回火溫度必須達到210℃才可使殘留奧氏體轉變。該工藝路線雖然回火溫度高、時間長，但由于零件有效截面大，需要很長時間才可完全燒透，其回火后零件仍可達到60HRC以上，但該工藝對小截面試樣卻不適用。f45mm試樣回火4h即可達到回火目的，實際上回火時間長20h，高碳馬氏體軟化明顯。



（3）表面組織 目前國內對于17CrNiMo6材質零件，考慮到合金元素含量較高等原因，在其滲碳后普遍采用高溫回火處理，其目的在于：①降低淬火后殘留奧氏體量。②對斷續細網狀碳化物進行球化處理。③消除滲碳后空冷產生的馬氏體組織遺傳效應，細化表面晶粒。④消除應力，減小變形。



從試驗結果來分析，碳勢值設置為0.65%，4段滲碳法，強擴比縮小至1.2～1.5，表層淬火后無可見碳化物，說明通過有效的滲碳工藝手段可以解決表面碳濃度控制難題。



試驗滲碳出爐溫度為760℃，處于17CrNiMo6兩相區內，此時出爐相當于空淬，導致表面產生馬氏體或下貝氏體組織。由于馬氏體組織遺傳效應，重新加熱時其表面馬氏體會進一步長大，產生粗針馬氏體，所以760℃出爐必須進行高溫回火處理，但這就造成成本增加，生產周期延長。若將出爐溫度降低至650℃，由于零件在爐內退火冷卻，表面、心部均獲得平衡組織，重新加熱時形核率增大，表面奧氏體晶粒細化。通過650℃出爐工藝可以消除組織遺傳效應，細化組織，達到高溫回火目的，替代高溫回火工藝。



四、工藝優化



基于以上論述，對重載人字齒輪軸進行如下工藝優化：



（1）取消滲碳后高溫回火處理，通過滲碳工藝手段避免表面形成超標碳化物，滲碳650℃出爐，取消高溫回火。



（2）淬火工藝采取先840℃保溫，消除未溶鐵素體，降低偏析區奧氏體化溫度，提高淬透性能；快冷至820℃保溫淬火獲得優良表面組織，降低殘留奧氏體數量，減小高碳馬氏體針長度。鹽溫降低至160℃，含水量提高至1.0%，以獲得更快的高溫區冷卻速度，防止心部形成游離鐵素體；同時鹽溫降低可有效減輕奧氏體穩定化現象，表面殘留奧氏體數量減少。優化后淬火工藝曲線見圖7。



（4）回火工藝優化為210～220℃×5h+170～180℃×20h。第一次回火溫度較高，消除殘留奧氏體。遞減式回火路線在消除應力，穩定組織的同時，避免了試樣過回火問題，使試樣的檢測結果更真實地反映本體狀態，檢測結果更具比照性。

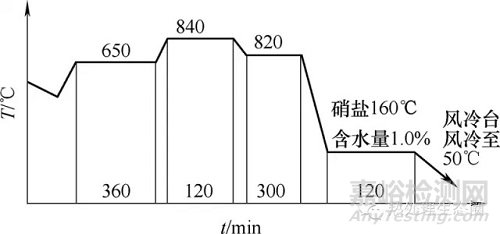

圖7 優化后淬火回火工藝曲線

工藝優化后，試驗結果見表6、表7，零件金相組織如圖8、圖9所示。優化工藝后：①有效解決心部鐵素體超標問題，心部組織為100%馬氏體，心部硬度由31～33HRC提高至38～40HRC。②試樣表面硬度與零件齒面硬度相吻合，試樣的硬化層分布、有效硬化層深可以真實反映零件本體。③取消了滲碳后高溫回火工藝，表面殘留奧氏體＜5%，馬氏體呈隱針及細針狀，無可見碳化物，表面組織滿足技術要求，驗證了高溫回火工藝的可替代性。



表6 工藝優化后試驗結果

碳化物（級）	馬氏體及殘留奧氏體（級）	心部鐵素體（級）	心部晶粒度（級）	本體齒面硬度HRC
1	1	1-2	7	60～61.5
內氧化深度/um	脫碳層深度/um	有效硬化層深度（550HV1）/㎜		本體心部硬度HRC
15	20	4.62		38～40



表7 工藝優化后試樣硬化值分布

距表面距離/mm	0.1	0.2	0.3	0.4	0.5	1.0	2.0	3.0	4.0	4.3	4.9
硬度值HV1	687	700	710	705	714	685	658	630	586	565	538



圖8 工藝優化后表面組織

圖9 工藝優化后心部組織



采用上述優化工藝，處理了10余件大模數人字齒輪軸，各項檢測結果均滿足技術要求，檢測結果驗證了該優化工藝的可行性。
