前言：藥物晶型是影響藥品質量的重要因素，隨著藥物晶型監管力度逐步增加，單純的定性分析原料藥API或制劑中的晶型已不能滿足質量研究的要求，建立多晶型定量分析方法越來越必要。本文主要總結了利用粉末XRD進行多晶型定量分析要點。

X 射線衍射法定量分析的分類

XRPD（X射線粉末衍射法）用于晶型定量，理論基礎是Alexander等科學家在1948年推導的衍射峰強度與樣品中相應組分晶型含量的數學關系式。X 射線衍射法定量分析可分為全譜圖法和單峰法。

全譜圖法是以化學計量學為基礎，利用最小二乘法（PLS）、全粉末譜圖分解或Rietveld法建立全譜峰強度與多晶型組分之間的對應關系。全譜圖法不需要標準試樣，試樣的粒度、擇優取向等對定量結果的影響相對也較小，但方法建立非常復雜，對樣品圖譜的解析要求較高，實際推廣應用較少。

單峰法是建立特征峰強度與被測藥物中某一晶型組分之間的對應關系。單峰法定量分析模型簡單、操作快速，但儀器參數、試樣粒度、擇優取向等均會影響分析結果的準確度，需要嚴格控制操作條件才能得到可靠的數據。相較而言，單峰法實際應用更廣。

以實際推廣應用為主，以下總結XRD單峰法多晶型定量分析過程中操作條件的控制以及參數的影響。

XRD單峰法定量分析模型建立

分析模型建立：?jiǎn)畏宸ň投糠治霰举|(zhì)是建立特征峰衍射強度與晶型含量之間的線性關系。單峰法用于定量的數學關系式為：

式中，為組分J的衍射峰強度；K為常數，m-1；XJ 為組分J的質量分?jǐn)?shù)；ρJ  為組分J的密度，kg/m3；為各晶型組分的質量吸收系數，m2/kg。μm藥物分子的不同晶型的質量吸收系數較小且其分布范圍也較小，藥物晶型定量研究中，可假設同一物質不同晶型的質量吸收系數相等。因此衍射峰強度與晶型含量之間可簡化為線性關系：IJ =KXJ 。簡而言之，原料藥或制劑中晶型的定量分析模型建立，即建立如下圖所示的標準曲線和驗證曲線。

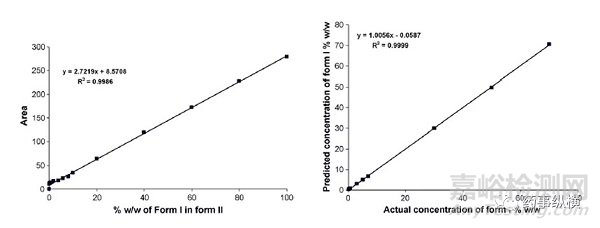

圖1定量分析的標準曲線和驗證曲線

模型的評價標準：定量限和檢測限

ICHQ2（R1）分析方法論證中定量限和檢測限的定義，遷移至XRD定量分析中，含義分別如下：XRD的定量限（LOQ），是指在合適的準確性和精密度下，能夠定量測定樣品中被分析晶體的最低量；XRD的檢測限（LOD）是指樣品中的被分析晶型能夠被檢測到的最低量，但不一定要準確定量。

σ是指實測值與標準曲線預測值的標準方差，S是指校準曲線的斜率。

XRD單峰法定量分析準確度的影響因素

XRD單峰法定量分析準確度依賴于XRD衍射峰強度的準確測量， XRD衍射峰強度受多種因素的影響。Mier在文獻中總結影響衍射峰強度的準確測定的參數有33項。結合藥物晶型研發經驗，藥物晶型定量分析建模過程中對應需要優化的主要參數如下：

（1）XRD儀器參數的優化

 XRD廣泛應用于材料領域，檢測石英和檢測藥物晶體的參數設置如電流、電壓、發射狹縫、接收狹縫等天差萬別。用于藥物晶型研究的XRD基本設置一般都比較固定。在藥物定量分析中，主要通過“步長”和“停留時間”優化掃描速度，以期平衡分辨率（分峰質量）及掃描時間。因?yàn)閽呙杷俣仍铰宓姆直媛试礁?，但?duì)應檢測時間越長：Scan rate = Step Size/Steptime。圖2是奧氮平定量分析中掃描速度的優化，選擇掃描速度0.6°/min（D方案），特征峰檢查率最高且用時較短。

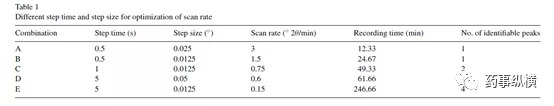

圖2  奧氮平（FormI：FormII=5%）不同掃描速度的特征峰檢出個數

這里順帶提一下，評價定量分析模型的標準是定量限和檢測限，定量分析的難點也在于低含量組分的檢出限。因此優化設備參數、特征峰的選擇以及樣品制備方法的優化均以低含量晶型來考察和優化。

（2）樣品制備參數的選擇

樣品粒度：研究表明，樣品的擇優取向?qū)ρ苌浞鍙?qiáng)度影響最大（可導致樣品衍射峰強度的變化至100%），而樣品充分研磨過篩是最有效減少樣品擇優取向的影響。一般研磨樣品過360目篩子的粉末用于定量分析。但對于靜電原因無法深度研磨過篩或者研磨會導致樣品轉晶，則需要考察不同篩子級別的粉末樣品多次測試（一般測六次）衍射峰強度的波動性，選擇衍射峰強度波動最小的粒徑用于定量分析。

裝樣量：定量分析中，每一個分析樣品均為準確稱量，如所有裝樣量均為500mg或者300mg等，固定裝樣量可以排除樣品量過少對峰強度的影響，也可最大限度減少批次“試樣平面”影響。

標準樣品的配置：定量分析標準曲線樣品配置，主要原則是低含量數據多，因?yàn)榈秃拷M成是定量分析誤差主要來源。例如在奧氮平晶型定量模型中，標準樣品的配置方案如下：Form I（被定量組分）在混晶中的質量含量：0、0.1、0.2、0.4、0.6、0.8、1、2、4、6、8、10、20、40、60、80、100。

樣品檢測的重現性：ICHQ2（R1）分析方法論證中定義，樣品的重現性是指不同實驗之間的精密度。在XRD定量分析中，考察重現性的方法匯總?cè)缦卤恚?/span>

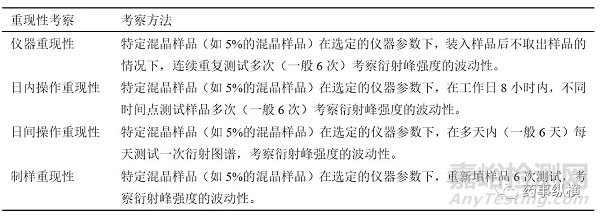

表1樣品檢測重現性考察表

（3）特征峰的選擇

晶型定量特征峰選擇的依據：1，獨有的峰，與其他晶型的衍射峰無交叉；2-滿足1的條件下盡可能的選擇峰強高的峰。如圖3所示，奧氮平Form I、II的定量分析中，F(xiàn)orm I是低含量晶型，F(xiàn)orm II是主晶，定量模型建立中，F(xiàn)orm I強度最高的峰與Form II峰存在疊加，不選擇其作為特征峰。其他特征峰中（*標注）中2θ在18.48°，相對峰強最高（I/I0=78.8%），因此選擇18.48°處的特征峰作為定量分析的特征峰。

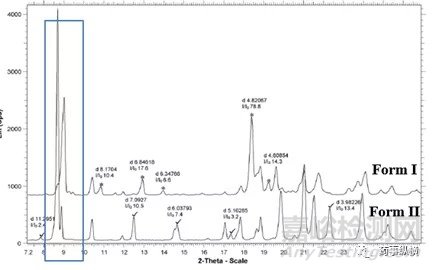

圖3 奧氮平Form I（*標注）和Form II（√標注）特征峰

在《藥物晶體粉末XRD圖譜分析》討論中，有留言問，特征峰選擇幾個比較靠譜？這個具體問題具體分析。

定性分析中，一般會將相對峰強度≥10%的峰均列為特征峰，而對于需要著重強調晶型區分度的情況下，2θ角度不同的峰（尤其在低角度）不論相對峰強度如何，均需要確定為特征峰。

而定量分析中，如果單個特征峰建立的分析方法滿足要求的定量限和檢測限，選擇一個最優特征峰進行定量分析即可（簡單省事）。但對于單個特征峰不能滿足的，可以選擇多個，通過建立特征峰強度比，面積比等建立線性關系。如下圖4為API多個特征峰分析建模的比較，2θ=22°峰高與晶型含量建立線性關系，或者2θ=22°峰強度/18-30°峰強度總和與晶型含量建立標準曲線，檢測限和定量限相對較高。

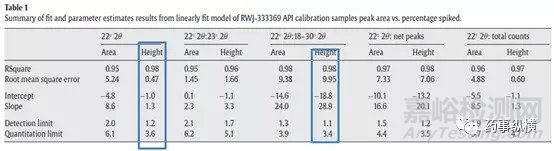

圖4  不同的特征峰參數與晶型含量線性關系的比較

小結

目前XRPD單峰法仍是多晶型定量的主要手段，但樣品制備過程以及晶體粒度、晶習等帶來?yè)駜?yōu)取向會嚴重影響定量分析的準確度，XRD定量分析方法的開發顯得尤為重要。此外光譜法（近紅外、拉曼、衰減全反射紅外光譜法ATR-IR）和熱分析法（DSC）等在晶型定量分析中也越來越多的被應用，很難說哪一種晶型定性方法更好，不管怎么樣，選擇一種合適的晶型定量分析方法需綜合考慮方法的難易程度、靈敏性、耐用性、準確性和試樣的特性等方面。

參考文獻

[1] 肖燕, 王靜康, 尹秋響,等. 固體藥物晶型定量分析方法[J]. 石油化工, 2015, 44(1):11-18.

[2] Tiwari M , Chawla G , Bansal A K . Quantification of olanzapinepolymorphs using powder X-ray diffraction technique.[J]. Journal ofPharmaceutical & Biomedical Analysis, 2007, 43(3):865-872.

[3] 《中國藥典》2015年版新增"藥品晶型研究及晶型質量控制指導原則"簡介

[4]Varasteh M , Deng Z ,Hwang H , et al. Quantitative determination of polymorphic impurity by X-raypowder diffractometry in an OROS formulation.[J]. International Journal ofPharmaceutics, 2009, 366(1-2):74-81.

[5]Mier J , Leon L D , Castillo A , et al. Accurate quantification of quartz andother phases by powder X-ray diffractometry[J]. Analytica Chimica Acta, 1997,337(3).

[6] ICH Q2(R1)分析方法論證：正文和方法學
