紅外乳腺檢查儀是依據人體軟組織對紅外光輻射有選擇性吸收的特性，由紅外光源探頭對乳腺組織進行透視掃描，經紅外攝影取像和計算機處理的組織圖像顯示在屏幕上。
紅外乳腺檢查儀的結構和組成
紅外乳腺檢查儀的結構型式可為便攜式、臺車式，主要由探頭、攝像機、主機（含或不含軟件）、顯示器和附件（如顯示副屏、打印機、攝像機支架等）組成。探頭主要由光源（鹵素?zé)襞?、發光二極管、激光管等類型）、探頭導光光纖、控制按鍵、連接器、線纜等組成。

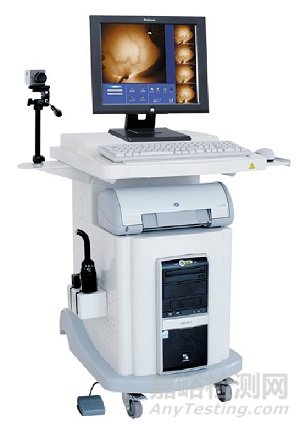

紅外乳腺檢查儀
紅外乳腺檢查儀的研發實驗要求
（1）性能研究
開發者應當對紅外乳腺檢查儀的性能進行研究，確認紅外乳腺檢查儀的技術要求，包括功能性、安全性指標（如電氣安全與電磁兼容、輻射安全）并對質量控制相關的其他指標進行確認，對采用的標準或方法、采用的原因及理論基礎進行驗證。需要明確紅外光探頭內部詳細的電路原理圖、裝配圖。
（2）探頭生物相容性的評價研究
按照GB/T 16886.1—2011《醫療器械生物學評價第1部分風險管理過程中的評價與試驗》的規定，開發者對紅外乳腺檢查儀探頭需要做的生物相容性評價試驗包括細胞毒性、遲發型超敏反應、刺激或皮內反應。細胞毒性試驗參考GB/T 16886.5中規定的方法進行；刺激或皮內反應試驗參考GB/T 16886.10中規定的方法進行；遲發型超敏反應試驗參考GB/T 16886.10中規定的方法進行。
（3）生物學評價研究
按照《關于印發醫療器械生物學評價和審查指南的通知》（國食藥監械〔2007〕345號），開發者需要對紅外乳腺檢查儀材料的定性與定量進行說明或分析，需要對紅外乳腺檢查儀及其材料與市售產品的等同性進行比較：一是比較材料和產品的用途是否等同；二是比較兩者的生產過程（加工過程、滅菌過程、包裝等）是否相同。
（4）消毒工藝研究
開發者應對紅外乳腺檢查儀消毒工藝（方法和參數）以及消毒方法進行研究以確定符合標準的方法。
（5）使用壽命和包裝研究
開發者應對自研的紅外乳腺檢查儀的使用壽命（或使用期限）進行確認。
并對產品在使用期限內和運輸儲存條件下保持是否能包裝完整性進行確認。包裝完整性確認過程中需完成試驗方案、保留試驗過程圖片、完善試驗報告等資料。
（6）軟件研究
軟件研究參見《醫療器械軟件注冊技術審查指導原則》的相關要求。
紅外乳腺檢查儀的主要風險
紅外乳腺檢查儀主要初始危害因素
|
通用類別 |
初始事件和環境示例 |
|---|---|
|
不完整的要求 |
設計參數的不恰當：可觸及金屬部分、外殼、應用部分、信號輸入/輸出部分等與帶電部分隔離/保護不夠，電介質強度不夠，導致對電擊危險防護不夠，可能對使用者或患者造成電擊危害；人體接觸的探頭溫度過高，可能引起燙傷；便攜式提拎裝置不牢固，帶腳輪設備鎖定不良，移動式設備易翻倒，設備支撐件強度不足，設備面、角、邊粗糙，對飛濺物防護不夠，都可能對使用者或患者造成機械損傷；顯示器輻射可能對操作者產生危害；對環境的電磁干擾超標，干擾其他設備正常工作；設備的電磁抗擾度不達標等等。 運行參數不恰當：如光功率輸出過大等。 性能要求不恰當：性能參數如系統圖像分辨率、最大光功率輸出值范圍、有效光譜波長范圍等不符合YY 0324的要求，可導致誤診等等。 使用中的要求不恰當：使用說明書未對設備及探頭維護、保養方式、方法、頻次進行說明，導致設備及探頭不能正常使用等等。 壽命：使用說明書未對設備/附件的使用壽命和貯藏壽命進行規定，導致設備/附件超期使用導致圖像質量等性能指標降低，安全性能出現隱患等等。 |
|
軟件設計 |
軟件設計缺陷：在軟件運行界面上彈出的提示信息、問題信息、運行結果信息不易理解，容易產生歧義；用戶文檔中提到的功能不可執行，如圖像采集、凍結、電影回放等；系統死機，病例數據丟失等等。 軟件功能失效：無法顯示圖像或圖像不清晰；不能保存病例，不能打印、查詢病例；進行正常鍵盤、鼠標操作時提示錯誤信息；使用軟件測量功能測出的病灶大小與實際差別過大，導致診斷錯誤等等。 |
|
制造過程 |
制造過程的更改控制不充分：控制程序修改未經驗證，導致設備性能參數指標不符合標準要求等等。 制造過程的控制不充分：生產過程關鍵工序控制點未進行監測，導致部件或整機不合格等等 供方控制的不充分：外購、外協件供方選擇不當，外購或者外協件未進行有效的進貨檢驗，導致不合格外購或者外協件投入生產等等。 |
|
運輸和貯藏 |
不恰當?shù)陌b：產品防護不當導致設備運輸過程中損壞等等。 不適當?shù)沫h(huán)境條件：在超出設備規定的貯藏環境（溫度、濕度、壓力）貯藏設備，導致設備不能正常工作等等。 |
|
環境因素 |
物理學的（如溫度、濕度、壓力、時間）：過熱、潮濕環境可能導致設備不能正常工作等等。 化學的（如腐蝕、降解、污染）：強酸強堿導致設備/探頭損害；非預期使用于有麻醉劑的環境中，可能因為電氣連接、設備結構、靜電預防不良等引起混合氣體爆炸等等。 電磁場（如對電磁干擾的敏感度）：抗電磁干擾能力差，特定環境設備工作不正常等等。 不適當?shù)哪芰抗?yīng)：設備的供電電壓不穩定，導致設備不能正常工作或損壞等等。 |
|
清潔、消毒 和滅菌 |
未對消毒過程的確認或確認程序不規范：使用說明書中推薦的對探頭的消毒方法未經確認，不能對探頭進行有效消毒等等。 消毒執行不恰當：使用者未按要求對探頭進行防護或消毒，導致院內感染等等。 |
|
處置和廢棄 |
沒開展信息或開展信息不充分：未在使用說明書中對設備壽命終了后的處置方法進行說明，或信息不充分等等。 |
|
配方 |
生物相容性：與人體接觸的探頭材料選擇不當可致過敏等反應等等。 |
|
人為因素 |
設計缺陷引發可能的使用錯誤，如： 易混淆的或缺少使用說明書：如缺少詳細的使用方法、缺少必要的技術參數、缺少必要的警告說明、缺少電路圖和元器件清單、缺少運輸和貯存環境條件的限制；設備在故障狀態（如變壓器過載、斷開保護接地線、設備的元器件出現故障）下運行可產生危險警示不足；使用不適當?shù)奶筋^；使用前未檢查設備工作狀態；操作說明過于復雜不易懂；未說明如何正確維護、保養設備/附件等等。 器械的狀態不明確或不清晰：探頭有無輸出無法分辨等等。 設置、測量或其它信息的顯示不明確或不清晰：測量標尺未標示單位和比例等等。 錯誤顯示結果：公式錯誤導致測量結果顯示錯誤等等。 控制與操作不對應，顯示信息與實際狀態不對應：系統顯示工作模式與設備實際工作模式不一致等等。 與已有的器械比較，樣式或布局有爭議：顯示方式與多數設備通用的顯示方式布局不相同，可能引起診斷錯誤等等。 由缺乏技術的/未經培訓的人員使用：使用者/操作者未經培訓或培訓不足，不能正確使用和維護保養設備等等。 副作用警告不充分：使用紅外光對患者進行診查時，可能產生非預期生理效應，如照射人眼等等。 不正確的測量問題：測量不正確，致評估、診斷失誤等等。 |
|
失效模式 |
由于老化、磨損和重復使用而致功能退化：探頭由于反復消毒、使用磨損等原因致密封件老化、破損致探頭帶電等等。 |
紅外乳腺檢查儀主要性能指標
紅外乳腺檢查儀主要性能指標可以分解為功能性指標、安全性指標和質量控制相關指標。其中有些技術性能要求和安全要求又是相關聯的。
1.安全要求
安全要求應符合GB 9706.1—2007標準規定。構成醫用電氣系統的則還應符合GB 9706.15—2008的要求。若探頭光源為激光探頭，則應符合GB 7247.1—2012的要求。
2.環境試驗要求
儀器的環境試驗應按GB/T 14710—2009的規定，明確所屬氣候環境分組和機械環境分組，應按GB/T 14710—2009中表A.1的規定確定儀器的環境試驗要求和檢驗項目。
對于組成系統的儀器，應明確是整機還是系統中的部分儀器進行環境試驗。
對于含有信息技術產品零組件的儀器來說，由于探頭、計算機、顯示器的工作環境溫度、貯存溫度往往不一致，因此組成整機后儀器的工作環境溫度、貯存溫度應按企業在產品說明書中規定的環境條件進行限制，以保證儀器的可靠運行。
3.整機性能指標
（1）探頭要求
探頭光功率輸出可調。最大輸出不小于0.2W，但不得超過1W。
探頭有效光譜波長范圍為780nm—1500nm。若探頭光源為單一波長，制造商應給出峰值波長的標稱值，其實測值與標稱值的偏差為±10nm。
檢查儀探頭在200nm—400nm光譜范圍內的最大照度時的積分光譜輻照度不應超過0.5W/m2。
探頭接觸皮膚的部分在使用期間，其表面溫度不得超過41℃。
正常工作時，患者眼睛所在部位應有防護措施避免接受來自光源的輻射，防護措施應充分考慮對不同年齡階段患者眼睛的防護。
（2）系統要求
檢查儀系統圖像分辨率應不低于400TVL。
檢查儀的攝像機應具有紅外響應能力。
功能鍵應能正確執行檢查儀所規定的功能（例如：探頭工作波長選擇、探頭識別、電影回放、增益調節范圍、圖像放大倍率、焦點選擇、灰階分級、工作模式選擇、邊緣增強級數選擇、動態范圍級數、字符和標志顯示、測量和計算、管理功能、圖像處理或打印功能等，產品軟件應明確是否涉及圖像分析功能）。
4.正常工作條件
應符合制造商的規定。如未規定，應符合GB 9706.1—2007第10章的要求。
5.外觀和結構要求
由制造商在性能指標中明確，如：
（1）外觀應色澤均勻，表面應清潔、平整，無明顯傷斑、劃痕、銹蝕和涂層剝落等缺陷。
（2）文字標志等應完整、清晰。
（3）控制機構應靈活、可靠，緊固件應無松動。
6.材料
直接接觸患者皮膚的應用部分材料，如檢查儀探頭，應按GB/T 16886.1—2011中給出的指南和原則進行評估并形成文件。
7.清洗和消毒
（1）接觸患者或者操作者的部件及其附近部件，應易于清洗或消毒，并且不存在死角。
（2）由檢查儀使用說明書中給出的清洗、消毒方法，不得導致部件損壞或材料變質，以及影響安全防護性能。
8.使用說明書
使用說明書滿足GB 9706.1—2007的同時，還應至少包括以下內容：
（1）若成像裝置的參數可由用戶進行設置，則應給出參數設置的規定，例如：感光度、光圈、快門速度、白平衡等參數；
（2）設備使用或維護過程中不應直視光源的警告；
（3）對于由光源老化或環境條件的影響，導致采集結果可能發生的變化，使用說明書中應給出相應的分析說明；
（4）使用說明書應給出有關光源壽命、光源特征（種類、功率、電壓）的相關說明，光源更換的步驟、操作方法以及避免燙傷的警告和建議。
9.電磁兼容性要求
應符合YY 0505—2012的要求。
紅外乳腺檢查儀適用的相關標準
|
GB 4943.1—2011 |
《信息技術設備的安全》 |
|
GB 7247.1—2012 |
《激光產品的安全第1部分：設備分類、要求和用戶指南》 |
|
GB 9706.1—2007 |
《醫用電氣設備第1部分：安全通用要求》 |
|
GB 9706.15—2008 |
《醫用電氣設備第1-1部分：安全通用要求并列標準：醫用電氣系統安全要求》 |
|
GB 9706.20—2008 |
《醫用電氣設備第2部分：診斷和治療激光設備安全專用要求》 |
|
GB/T 14710—2009 |
《醫用電器環境要求及試驗方法》 |
|
GB/T 16886.1—2011 |
《醫療器械生物學評價第1部分：風險管理過程中的評價與試驗》 |
|
GB/T 16886.5—2003 |
《醫療器械生物學評價第5部分：體外細胞毒性試驗》 |
|
GB/T 16886.10—2005 |
《醫療器械生物學評價第10部分：刺激與遲發型超敏反應試驗》 |
|
GB/T 191—2008 |
《包裝儲運圖示標志》 |
|
YY 0505—2012 |
《醫用電氣設備第1-2部分：安全通用要求-并列標準：電磁兼容-要求和試驗》 |
|
YY 0324—2008 |
《紅外乳腺檢查儀》 |
