大燈PTH上錫不良
報告摘要
1背景:
某客戶生產的攝像頭主板,大燈PTH位置發現上錫不良, 需進行原因分析,提供改善對策。
2分析結果:
孔壁側及元件側未發現不潤濕現象,兩側IMC厚度均偏薄,證明焊接熱量不足;LED元件原物料pin腳上錫OK ;不良都發生在大燈一側,推測與大燈的特殊插件方式有關,加上焊接熱量不足,容易在孔底部空隙較大處產生空洞。
3失效癥狀:
PTH上錫不良
4失效模式:
焊接不良
5失效機理:
大燈的特殊插件方式加上焊接熱量不足導致孔底部空隙較大處產生空洞
6根本原因:
設計原因+回爐曲線不佳
7改善建議:
合理調節錫爐溫度及過爐時間,增加焊接熱量;增加插件輔助治具,避免pin腳低端插斜。
PART.1背景
某客戶生產的攝像頭主板,大燈PTH位置發現上錫不良。PCB表面處理方式為I-Ag,LED引腳表面處理方式為鐵基材上鍍銅鎳后鍍錫 。

PART.2實驗方案

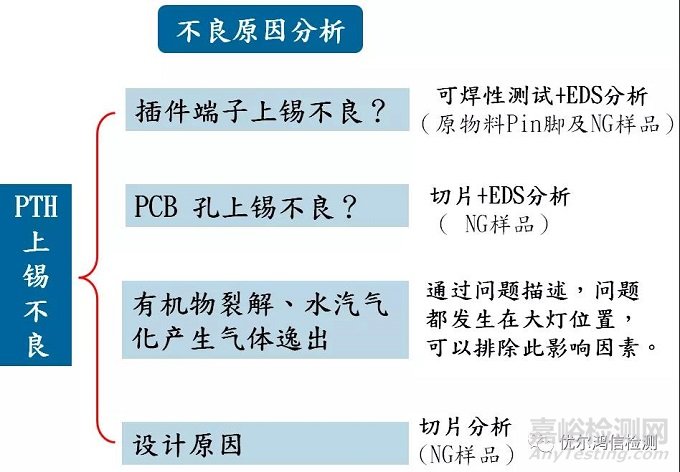

PART.3實驗結果
(1)NG樣品切片SEM分析

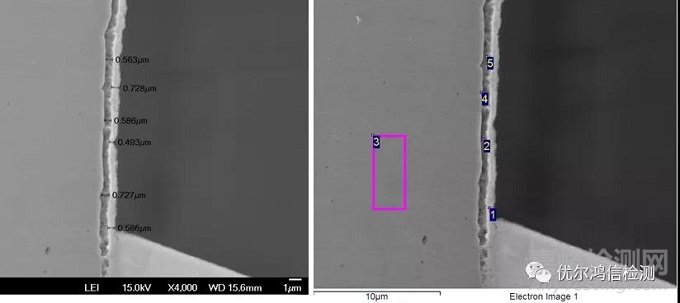

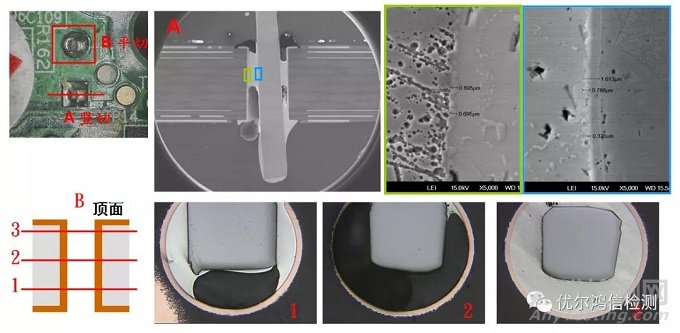

孔壁及元件引腳表面未發現不潤濕現象,元件側及孔壁側IMC厚度均偏薄。

(2)NG樣品切片EDS分析-上錫飽滿處

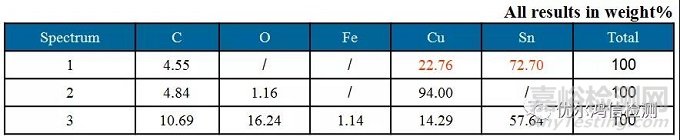

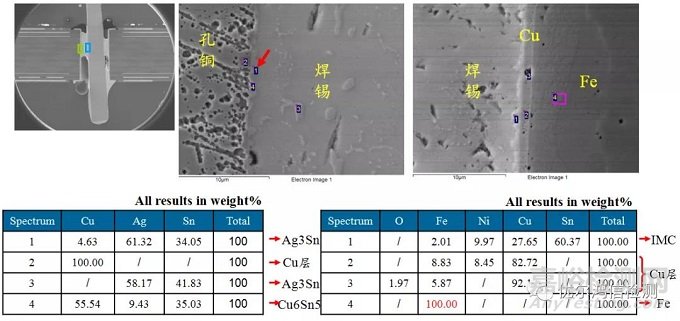

孔壁側主要生成Ag3Sn IMC,幾乎沒有Cu6Sn5化合物生成,即基材Cu幾乎沒有參與反應,推測焊接熱量不充分。元件側生成鎳錫銅IMC,但偏薄。

(3)NG樣品切片EDS分析-孔壁拐角處
通孔拐角處仍生成了銅錫金屬化合物,證明孔壁外觀不上錫處,潤濕良好。


(4)NG樣品切片EDS分析-元件

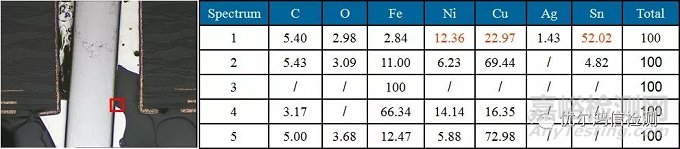

Pin腳不上錫處也發現生成鎳銅錫金屬化合物,證明pin腳潤濕良好。


(5)原物料(大燈)—切片+SEM+EDS分析
LED pin腳基材為Fe,鍍層為厚4.454um-5.344um的Sn層,厚度正常。圖片


(6)原物料(大小燈)可焊性分析

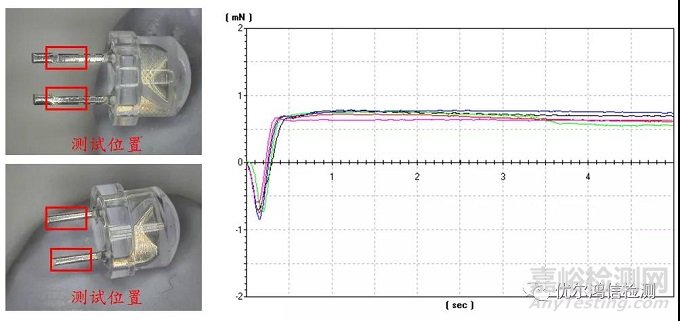

對LED燈pin腳進行上錫性測試,結果顯示大小燈上錫OK。

(7)設計分析

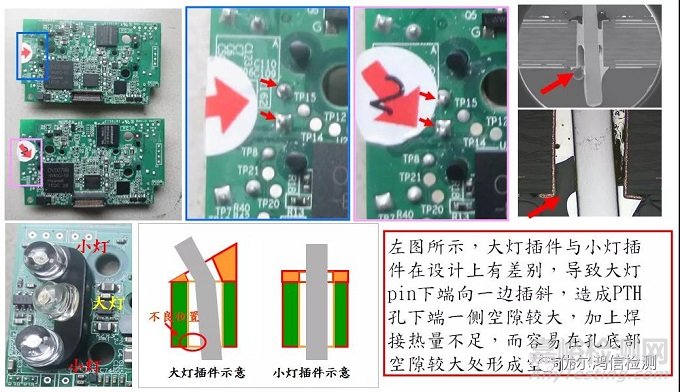

不良都發生在大燈一側(如上圖),由大、小燈插件示意圖可知,大燈下端一側空隙較大,更容易導致掉錫而出現上錫不良。

PART.4結論及改善建議
(1)結論
孔壁側及元件側未發現不潤濕現象,兩側IMC厚度均偏薄,證明焊接熱量不足。
LED元件原物料pin腳上錫OK;
不良都發生在大燈一側,推測與大燈的特殊插件方式有關,加上焊接熱量不足,容易在孔底部空隙較大處產生空洞。
(2)改善建議
合理調節錫爐溫度及過爐時間,增加焊接熱量;
增加插件輔助治具,避免pin腳低端插斜。
