AEC-Q103-002微機電系統壓力傳感器器件應力測試標準

嘉峪檢測網 2022-04-23 08:04

AEC-Q103-002的來源

對于車用芯片來說AEC-Q100是最常見的應力測試認證規范。不過隨著科技的快速發展，汽車技術也在不斷提升。自動化智能化的操作要求，汽車傳感器的大量應用與不斷更新，對汽車芯片的可靠性要求也越來越嚴格，迫切要求更專業更有效的質量驗證方法標準。早期的MEMS微機電系統是依據AEC-Q100進行檢測和驗證，該車用芯片的測試標準已經不能滿足MEMS快速更新?lián)Q代的測試需求，AEC汽車電子委員會根據車載MEMS的特性制定出AEC-Q103-002標準，為車用MEMS提供了更專業的指導，對于MEMS做車規級認證也更具合理性。AEC-Q103-002的標準制定為車規傳感器行業提供了更具針對性的要求，完善并且提高了對于車載傳感器的測試標準。

MEMS壓力傳感器零件工作溫度等級的定義

零部件工作溫度等級在AEC-Q100標準中定義。適用于MEMS壓力傳感器設備的其他溫度等級在表1中定義：

表1：附加MEMS壓力傳感器零件工作溫度等級

等級	環境工作溫度范圍
0A	-40°C至+165°C
0B	-40°C至+175°C

適用AEC-Q100中定義的所有汽車等級；僅當環境工作溫度范圍超過AEC-Q100零級要求時，才需要上述等級。對于表1和AEC-Q100標準中的所有偏置測試，施加應力期間MEMS壓力傳感器設備的結溫應等于或大于該熱溫等級。

MEMS壓力傳感器零件機械等級等級的定義

MEMS壓力傳感器的零件機械等級在表2中定義：

表2: MEMS壓力傳感器零件機械等級

等級	應用要求
M1	壓力傳感器-總則
M2	輪胎壓力監測系統（TPMS）-安裝在輪輞上

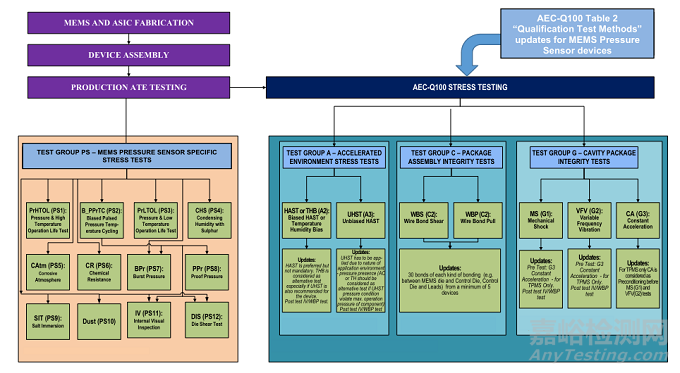

AEC-Q103-002驗證流程

AEC-Q103-002微機電系統壓力傳感器器件應力測試標準

AEC-Q103-002標準針對的產品范圍：MEMS壓力傳感器、MEMS麥克風、氧傳感器、溫度傳感器、空氣流量傳感器、爆震傳感器、速度傳感器、轉速傳感器、ABS傳感器、觸發碰撞傳感器、防護碰撞傳感器、轉矩傳感器、液壓傳感器等。

MEMS的鑒定應符合AEC-Q100相關要求，AEC-Q103-002必須與AEC-Q100標準配合使用，針對MEMS壓力傳感器設備的鑒定測試序列見表3，表4所列為針對MEMS壓力傳感器設備失效機制更新的AEC-Q100測試。

并非所有AEC-Q100測試都適用于所有MEMS壓力傳感器設備。例如，作為機械沖擊（MS，測試#G1）和變頻振動（VFV，測試#G2）前預調節的恒定加速度（CA，測試#G3），只適用于TPMS裝置。

表3: MEMS壓力傳感器專用鑒定試驗方法

應力測試	縮寫	試驗方法	要求：		目標失效機制
應力測試	縮寫	試驗方法	樣本量	批次	目標失效機制
壓力和高溫工作壽命試驗	PrHTOL	JESD22-A108	77	3	推晶或擴散缺陷、膜穩定性和離子污染表面電荷擴散、機械蠕變、膜疲勞、參數穩定性
脈沖偏壓溫度循環	B_PPrTC	JESD22- A104	77	3	引線鍵合、晶粒鍵合、凝膠曝氣、包裝失效、表面電荷擴散、凝膠體積變化、機械蠕變、膜疲勞、參數穩定性
壓力和低溫工作壽命試驗	PrLTOL	MIL-STD-883 - 1005	77	1	推晶缺陷或擴散缺陷、機械蠕變、膜疲勞、參數穩定性
在存在二氧化硫的情況下的飽和大氣中進行試驗	CHS	DIN 50018	45	1	腐蝕、引線鍵合、引線、污染、凝膠體積變化、參數穩定性
腐蝕性氣體環境	CAtm	EN 60068-2-60/方法4	10	1	凝膠溶脹度、凝膠體積變化、腐蝕、引線鍵合、引線、污染參數穩定性
耐化學性能	CR	ISO 16750-5	Var（5xchemical）	1	凝膠溶脹度、凝膠體積變化、腐蝕、引線鍵合、引線、污染參數穩定性
防爆壓力	BPr		15	3	固晶膜片斷裂、粘合劑或合體失效
保證耐壓力	PPr		15	3	固晶膜片斷裂、粘合劑或合體失效
鹽浸試驗	SIT	MIL-STD-883 - 1002	15	1	包裝失效、腐蝕、污染。
粉塵	DST	MIL-STD-202G-110A	15	1	粉塵污染
內部目視檢查	IV	MIL-STD-883 - 2013	5	3	-
推晶試驗	DIS	MIL-STD-883 - 2019	5	3	-

表4: MEMS壓力傳感器設備的AEC-Q100鑒定試驗方法更新

測試組A-加速環境應力測試
應力	縮寫		樣本量		批數		試驗方法		目標MEMS失效機制
偏壓HAST或溫度-濕度-偏壓	HAST或THB		77		3		JEDEC JESD22-A110或JESD22-A101		從離子效應、水分進入、引線鍵合、包裝失效、凝膠溶脹、參數穩定性轉移。
無偏HAST或高壓力釜或無偏溫度-濕度	UHST或AC或TH		77		3		JEDEC JESD22-A118或JESD22-A102或JESD22-A110		引線鍵合、包裝失效、凝膠溶脹、參數穩定性。
更新測試組C - 包裝組件完整性測試
應力	縮寫		樣本量		批數		試驗方法		目標MEMS失效機制
鍵合引線剪切	WBS		每種鍵合（例如：MEMS晶粒與控制晶粒之間、控制晶粒與引線之間）的30個鍵合（至少來自5個器件）				AEC Q100-001 AEC Q003		-
鍵合引線拉力	WBP						MIL-STD-883 方法2011 AEC Q003
更新測試組G -空腔包裝完整性測試
應力	縮寫	樣本量		批數		試驗方法		目標MEMS失效機制
機械沖擊	MS	39		3		JEDEC JESD22-B110		膜片斷裂、包裝失效、晶粒和引線鍵合。
變頻振動	VFV	39		3		JEDEC JESD22-B103
恒定加速度	CA	39（78只適用于TPMS）		3		MIL-STD-883方法2001

來源：Internet
