側向層析膜，到底是個啥？
NC（Nitrocellulose，硝酸纖維素）膜在免疫層析檢測技術起著至關重要的作用。因其具有高蛋白結合能力和優秀的層析性能，可用作免疫層析檢測試劑中檢測線T和質控線C的固相支撐介質。通過免疫反應顯色，用戶可以直接在膜上判讀結果。

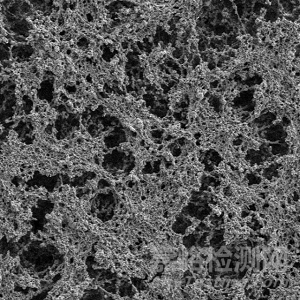

NC膜原材料來自棉花

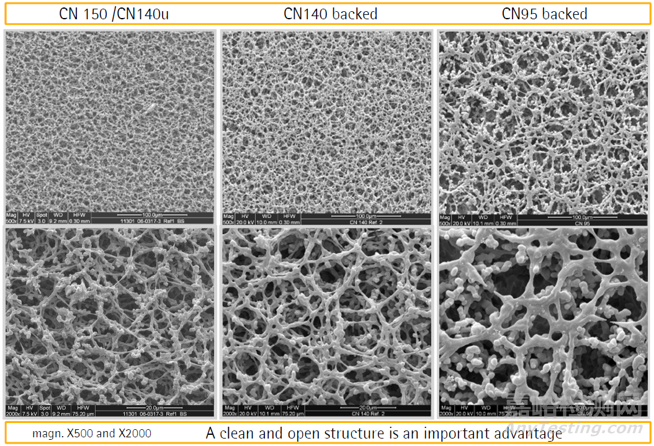

放大500倍 和 2000倍的膜的照片

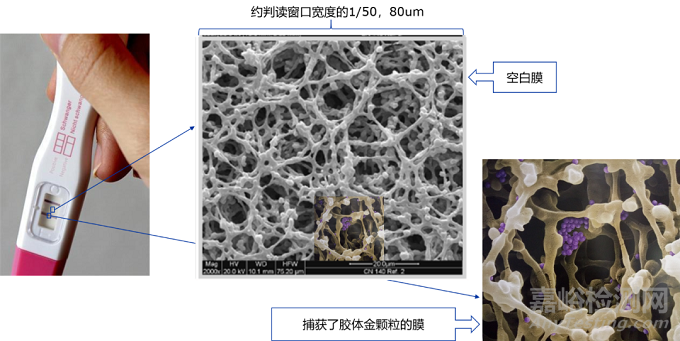

早孕棒約判讀窗口寬度的1/50放大

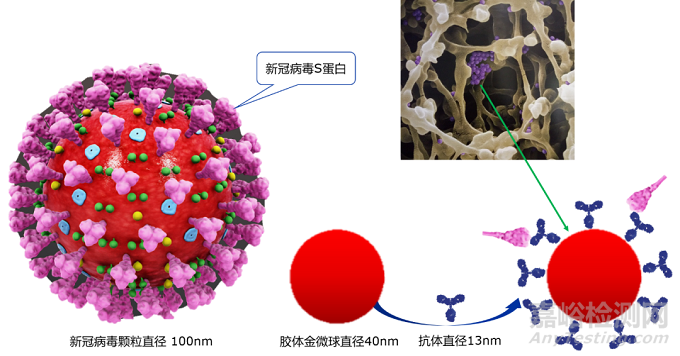

除了核酸，你有聽到過檢測新冠的抗原檢測試劑嗎？雖病毒比膠體金微球還大，不管是整顆的病毒，還是分散的零件，統統拿下。

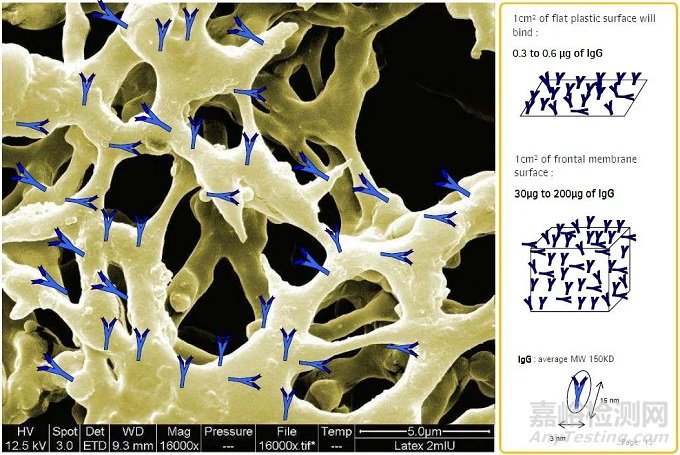

除了膠體金微球上要裹上抗體，膜上也要。。按個算，1平方cm要包裹1.2億個抗體！

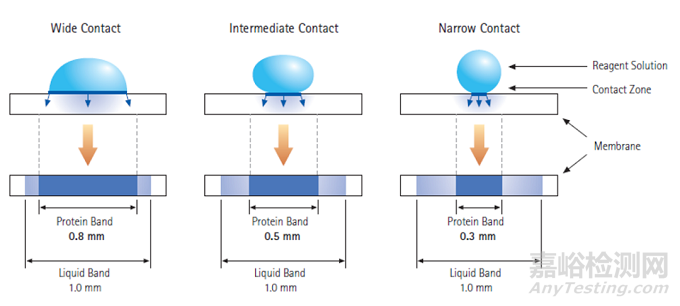

只要抗體沒有過量，那么噴灑抗體的管線與膜接觸的越少就越細。
NC膜如何評估
通常通過以下幾個方面
外觀
外觀可在光源下進行目視檢查。膜表面如果不平整、光滑，有異物、粉塵、針眼、劃痕或壓痕等缺陷，一方面會影響C/T線質量，造成斷線、粗細不均等缺陷；另一方面，則會影響液體在膜內的流動，導致液流不規則。
質量合格的膜
有缺陷的膜
劃膜缺陷示意
厚度
厚度可采用測厚儀進行測量，在NC膜上選擇幾個點進行測量以考察其均勻性。厚度若不均勻，會導致劃出來的C/T線寬窄不一。在捕獲試劑用量不變的情況下，膜越厚C/T線越窄，反之亦然。
幅寬
幅寬可采用普通直尺或游標卡尺測量。常用的幅寬有20mm和25mm兩種規格，廠家可根據實際生產工藝的需求進行選擇，特殊的規格也可與供方協商定制。
背襯
NC膜有無背襯和帶背襯兩種類型。由于材質本身特性，無背襯NC膜很脆，容易破裂，加工過程存在一定的難度。帶背襯NC膜是直接將硝酸纖維素聚合物澆筑在透明的基帶上成型后得到。
得益于背襯的存在，一方面使得NC膜強度得到提高，易于生產、加工操作；另一方面，在粘貼到PVC膠板后，背襯可以有效地阻隔膠內物質遷移進入NC膜，避免對性能造成影響。
爬速
起泡點測試是表征濾膜孔徑最常用的方法，但是它只適用于測定垂直流動方向的膜孔徑，對測定側向流動方向的膜孔徑并不適用。

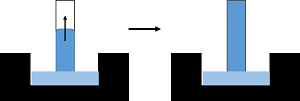

目前，行業內統一采用爬速測試的方法來表征側向流動方向的膜孔徑。爬速可以用秒表測定純化水從膜的底部通過毛細作用“爬”到4cm頂端所用的時間得到。根據爬速的不同，NC膜一般可分為快流速、中流速和慢流速三類。流速越快，意味著孔徑越大。
爬速測試示意
爬速是非常重要的指標，其影響主要包括：
1）一定范圍內，流速越快，檢測時間越短；

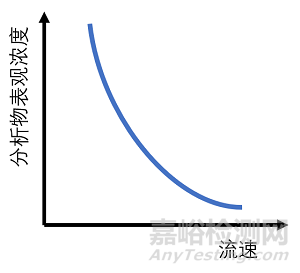

2）流速加快，反應時間縮短，分析物表觀濃度降低，導致靈敏度降低；
3）流速越慢，發生非特異性結合的可能性就越大。
所以，實際在開發免疫層析檢測試劑時需要綜合考慮上述影響以達到性能的最佳平衡。
蛋白吸附
如何將捕獲分子持續、牢固的結合在檢測線T和質控線C，是生產一個靈敏、可靠的免疫層析檢測試劑的關鍵。雖然NC膜自第一次制備以來至今已有一百余年，但是其與蛋白結合的真實機理科學家們?nèi)晕催_成共識。目前普遍認同的是，NC膜與蛋白的結合是彼此之間疏水作用力、氫鍵以及靜電吸力三者共同作用的結果。蛋白與膜結合能力的強弱將直接影響檢測靈敏度和C/T線的寬度。

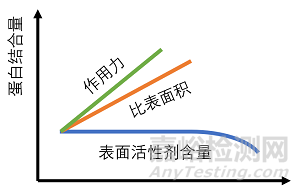

一般來說，影響NC膜和蛋白結合的因素包括：
1）制膜材料本身的性質；
2）比表面積；
3) 表面活性劑的含量。
制膜材料的影響；不同廠家生產的NC膜雖然都是由硝酸纖維素制成，但是不同原材料在性能上存在一定差異，會導致與蛋白的結合能力有不所同。
比表面積；比表面積越大，意味著膜內聚合物表面積越大，可與蛋白進行結合位點越多，蛋白結合能力越強。
表面活性劑含量；表面活性劑對NC膜起到潤濕的作用，但是濃度過高則可能會影響NC膜與蛋白的結合。
除了按供方提供的質量標準和檢驗方法對NC膜的各項性能指標進行驗證外，POCT廠商還可以結合自己的生產工藝對其性能(如靈敏度、特異性等)進行確認，從而選擇一款滿足實際生產需求的NC膜。
NC膜，如何選用和質檢
1，膜的規格
如何選擇膜？經常會遇到的問題是，我是做什么項目的，我該選擇那類膜？
這里涉及到一個膜的分類標準問題，一個供應商可能提供這個膜是8um，但另一個供應商告訴你膜是135s的。這之間的區別與聯系是什么？
um指的是膜孔徑，而膜的孔徑實際上是沒有辦法界定的。由于干燥成型等過程的非絕對均一，膜的孔徑也是非均一的。膜孔徑的說法實際上是沿用了一直以來的一個形象稱呼。
而以秒為單位的定義為，純水層析4cm膜的時間。該單位已經被各大廠商所接受，成為了一個通用的比較標準。以下我們將采用s單位來進行交流。
換算情況大致為：8um=135s；6um=180s
2，不同秒數的膜對反應有什么影響
首先，我們分析一下液體在膜上的運動過程。一張長度為4cm的膜， 每隔1cm做一個標記， 當液體運動過標記處時記錄時間點. 那么你將會發現液體在膜上的運動是呈減速前行的。
而兩張不同秒數的膜（例如135s， 180s）在同一時間標記點處的運動速度不同.這個試驗用清水做不好觀察，可以考慮用色素水溶液，非常明顯。
那么從這個試驗可以看出，在通過同一T線噴點位置時，金溶液通過的速度是快速膜大于慢速膜。
那么通過速度越快和包被在T線的物質反應時間也就越短，讀數快，那么靈敏度也就越低。反之，反應時間長，讀數慢，也就靈敏度高。
同時還有一個問題是，反應時間越長，發生非特異性結合的可能性就越大，所以過長時間的反應不一定就能夠真正的提升靈敏度。
所以這里就有一個讀數時間/反應靈敏度/非特異性結合的均衡。
其實我們并沒有那么多選擇。經過使用實踐，各供應商一般都只提供兩個型號，就是135s和180s。雖然看到有些廠家的產品目錄上型號種類繁多，但這兩個型號的定貨量就占了95%以上，其他型號供貨上也就遠不如這兩個型號來得順利。
你所要做的是，先選擇其中的一個型號， 然后比較不同供應商同一個型號的差異，由于前面說的添加配方與你的試驗條件配合的不同，這個差異可能大也可能小。具體要根據試驗結果來確定最后的選擇。
3，質控
對于一卷膜可以用上幾個月的用戶來說，廠家的質控標準已經完全能滿足你的要求，而不需要自己再做相關的質控。
膜的質控雖屬于原輔料QC職能，但由于其專業性強，一般都由小樣調試人員來執行。膜入原料庫后需要進行如下檢驗工作：
3.1 查收COA
在購買時， 供應商會隨產品為每個lot的膜提供一張紙質的出廠質量證書， 該證書被稱為COA。
如果你已經購買某一批次的膜， 而沒有索取相應的證書， 如果有需要可提供批號向廠家要求補發。其實在很多行業都有廠商為自己的產品附上COA的習慣。
3.2 檢查物理性能
膜的物理性能主要是2個參數， 膜厚度和寬度。
長度不需要檢測。使用中可以關注長度上是否有斷面重接現象， 斷面多費料則多， 少數發生。
厚度，由螺旋測微尺，選擇幾個測量點檢測后算平均。膜生產的必測參數。主要表現為厚度不均勻影響生物原料在膜上的擴散性能，點出來的C/T線寬窄不一，另外也影響爬速。
寬度，普通直尺測量。物理性能一般都不會有什么大問題。畢竟檢測標準客觀，易把握。沒有條件執行的廠家可省略。
3.3 跑水性能
樣本采用含有有色食用色素的水溶液，目的是容易觀測，需制作一個簡易支架。
操作：注入足夠溶液到下部槽內，將不同批次膜每隔1cm做一次標記（總長大于4cm）并放到傾斜支架，整個支架下端放入溶液槽，膜開始吸液，計時。
記錄每個標記處的通過時刻，并與對照組比較。跑板時，理論上溶液呈水平線形式上吸，觀測是否有波浪傾斜或包圍潤濕等反?，F(xiàn)象。
3.4 點樣測試
C/T線出線時間，其他試驗條件相同情況下，記錄和比較C/T線出現時間是否與對照有差異。
靈敏度，比較不同樣本濃度情況下，T線的變化是否和對照組同。一般每批次膜取前端一段用來測試即可。
由于制造過程的不均一性， 不同批號的靈敏度會有一定差異，當大批量使用時，這種差異影響是非常大的，那么就要按照靈敏度表現將不同批號的膜進行分類。
當進入后期生產調用時，就能根據這些分類，按照訂單要求取用不同批號的膜，或者用強靈敏度的原料和差靈敏度的膜來搭配。
關于膜的批內差。批內差是肯定存在的，只是差距大小的問題，依據一般的測試條件是很困難獲得詳細的數值，因為你不可能對每一卷膜的每一段都做詳細的測試。
減小膜批內差的最有效方法是不購入邊緣膜帶。膜生產出的半成品是寬幅很大的一個膜面，要通過截面裁切才能獲得25mm或者20mm的寬度。
那么就有中間部分，和邊緣部分之分.越靠近中間部分，膜的均勻性越好，邊緣部分則相對要差，就造成了批內差。
一般可以通過COA獲得具體位置信息，例如MILLIPORE就在切割后用字母A，B，C……來表示切出的窄膜在寬幅膜中的位置。
如果是試用某個型號的膜小樣，還需要在以上檢測后加入膜加速老化試驗，包括膜單獨的老化試驗和點好膜后產品的老化試驗。
