引言



隨著人口結構的老化，聽力障礙的患者愈來愈多。根據統計，六十五歲以上的人口中，至少有四分之一到六分之一有聽力方面的問題。



助聽器是一種提高聲音強度的裝置，可以幫助某些耳聾患者，充分利用殘余聽力，進而補償聾耳的聽力損失，是幫助聾人改善聽力的有效工具。因此助聽器成了老年人的隨身品，它的EMC問題也原來越被重視。



二助聽器簡介



助聽器是一個小型擴音器，把原本聽不到的聲音加以擴大，再利用聽障者的殘余聽力，使聲音能送到大腦聽覺中樞，而感覺到聲音。

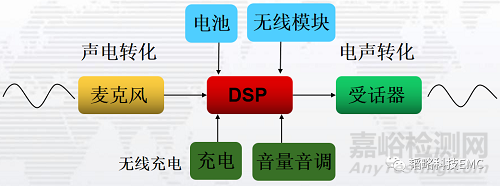

圖1: 助聽器功能模塊



所有的助聽器包括5個部分，話筒、放大器、接收器、電源和音量開關。話筒是將機械聲能轉化為模擬弱電流的轉換器，放大器使話筒產生的弱信號幅度增大，接收器將放大的電信號轉換為聲能。電源提供放大過程中，所需要的電力音量，控制開關調節耳機音量大小。



三助聽器主要EMC問題

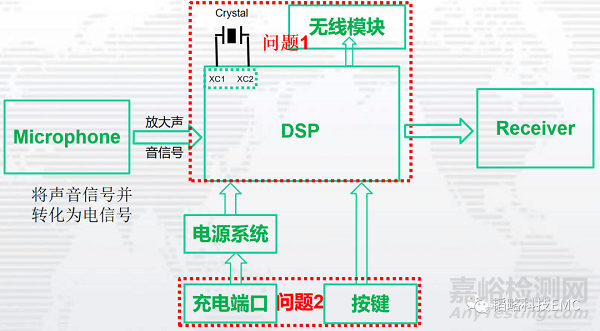

圖2: 助聽器主要EMC問題點示意圖



問題1   輻射發射；



問題2   助聽器端口及按鍵縫隙的靜電問題（重點）；



問題3   電源紋波影響音質。



四主要EMC問題點解決方案



（一）輻射發射問題



1.時鐘電路引起的噪聲



解決方案：



（1）時鐘電路必須有良好的地層回流；



（2）時鐘電路應布置在PCB中央，不能靠近電纜和接口；



（3）避免直角走線、走線粗細保持一致；

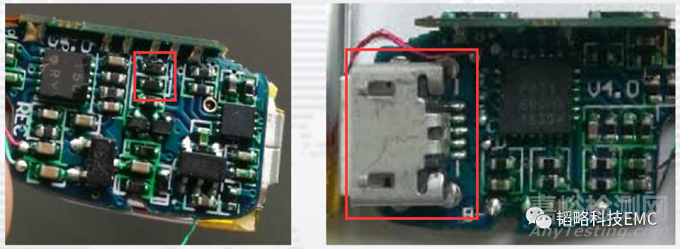

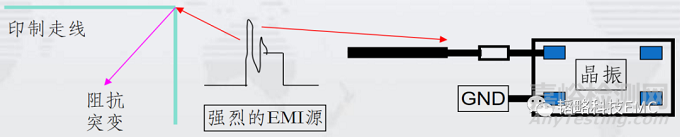

圖3:時鐘電路走線不合理示意圖



（4）在晶振上增加展頻。

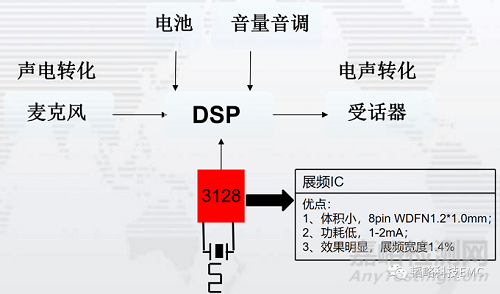

圖4:晶振增加展頻示意圖

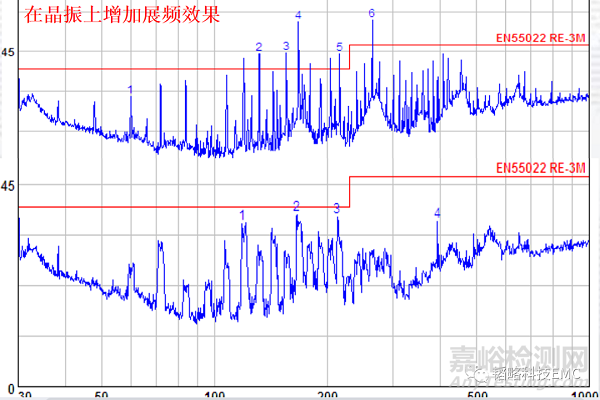

圖5: 增加展頻前后效果對比圖



2.接口電路和電纜引起的輻射噪聲放大



解決方案



（1）接口電路遠離時鐘、復位等敏感信號線；



（2）做好接口濾波電路，注意濾波器輸入、輸出信號線不能相互平行、交叉走線。

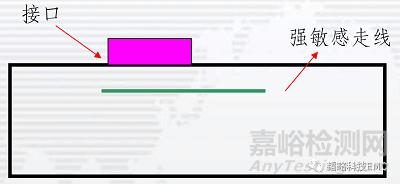

圖6: 接口電路擺放示意圖



（二）靜電問題



解決辦法



1.優化結構 ，把靜電堵在產品外部。



（1）減小外殼縫隙，放置靜電進入產品內部，主要是按鍵與外殼的縫隙；

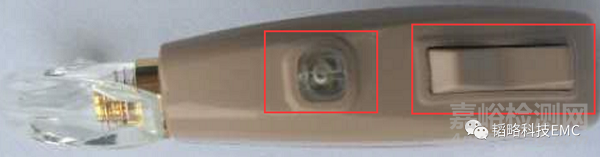

圖7: 助聽器外部縫隙



2.優化電路，增加TVS靜電管 ，把靜電疏導到產品地上。





圖8: 助聽器端口增加TVS示意圖



3.優化PCB“地”。



（1）PCB有完整的地層為靜電提供泄放路徑；



（2）PCB外圍有一圈地，防止靜電直接干擾敏感信號。



（三）電源紋波

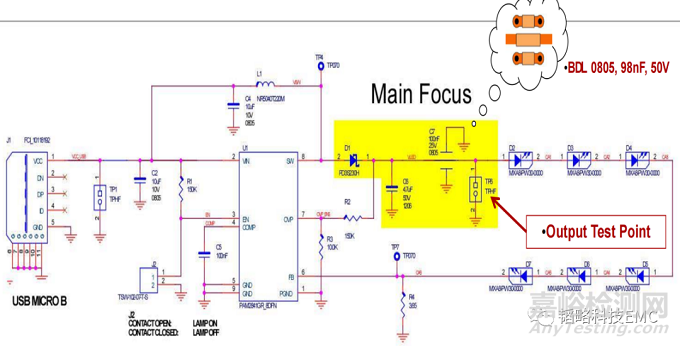

圖9: DC-DC輸出增加BDL濾波器示意圖

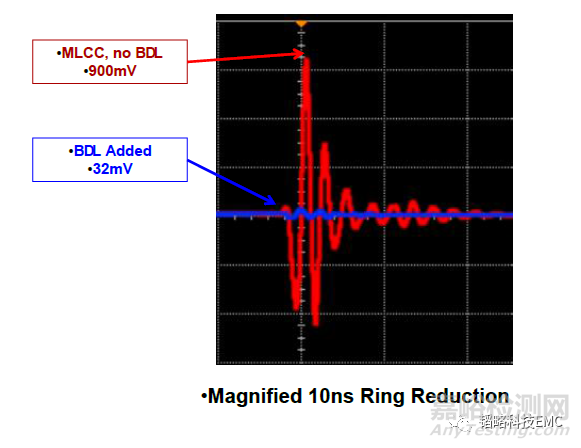

圖10: BDL濾波器和電容紋波對比示意圖



效果：在DC-DC輸出位置增加BDL濾波器，紋波只有傳統的電容濾波1/28，紋波處理效果非常明顯。



五總結



本文詳細分析了助聽器的常見EMC問題點以及解決方案，希望對做助聽器的工程師有所幫助！
