本審評要點旨在為技術審評部門審核注冊申報資料時把握重點，統一審評尺度，同時指導江蘇省內注冊申請人對注冊申報資料的準備及撰寫。本審評要點不涉及注冊審批等行政事項，亦不作為法規強制執行。

本審評要點系對影像型超聲診斷設備的一般要求，應依據產品的具體特性確定其中內容是否適用，若不適用，查看申請人是否闡述理由并提交相應的依據。本審評要點未涵蓋的產品特殊性能要求，查看申請人是否依據產品特性進行了充分研究并提交相關注冊申報資料。

本審評要點是在現行法規、標準體系及當前認知水平下制定的，隨著法規、標準體系的不斷完善和科學技術的不斷發展，相關內容也將適時進行調整。



一、要點適用范圍



本指南適用于影像型超聲診斷設備的注冊審評，包括二維灰階成像系統（俗稱“黑白超”）和彩色多普勒血流成像系統(俗稱“彩超”)；不包括血管內超聲系統（IVUS）和眼科B超。



 二、申請表



（一）產品名稱：與《醫療器械分類目錄》中品名舉例一致。

（二）適用范圍：參照臨床評價中對照產品適用范圍。

（三）規格型號、結構組成：應與技術要求等資料中完全一致。

（四）企業名稱、住所、統一社會信用代碼等：應與營業執照一致。



三、證明性文件



應有營業執照副本復印件。



四、醫療器械安全有效基本要求清單



應關注是否已說明產品符合《醫療器械安全有效基本要求清單》各項適用要求所采用的方法，以及證明其符合性的文件。對于《醫療器械安全有效基本要求清單》中不適用的各項要求，應當說明其理由。

表格第3列若適用，應注明“是”。不適用應注明“否”，并說明不適用的理由。

表格第4列應當明確證明該醫療器械符合安全有效基本要求的方法，通?？刹扇∠铝蟹椒ㄗC明符合基本要求：

（一）符合已發布的醫療器械部門規章、規范性文件。

（二） 符合醫療器械相關國家標準、行業標準、國際標準。

（三）符合普遍接受的測試方法。

（四）符合企業自定的方法。

（五）與已批準上市的同類產品的比較。

（六）臨床評價。

對于包含在產品注冊申報資料中的文件，應關注是否已明確其在申報資料中的具體位置。例如：十、注冊檢驗報告；十一、說明書條款4.2。對于未包含在產品注冊申報資料中的文件，應當注明該證據文件名稱及其在質量管理體系文件中的編號備查。



五、綜述資料



（一）概述

管理類別（二類）、分類編碼（06-07-01、06-07-02）及名稱的確定依據。

（二）產品描述

應關注是否已描述產品工作原理、作用機理(如適用)、結構組成（含配合使用的附件）、主要原材料，以及區別于其他同類產品的特征等內容；必要時提供圖示說明。

應當關注對設備及其部件進行全面評價所需的基本信息，包含但不限于以下內容：

1. 應關注整機總體構造的詳細描述，包括所有組成部分，并給出有標記的圖示（如圖表、照片和圖紙），圖示應清楚地標識關鍵部件/組件，其中包括充分的解釋來方便理解這些圖示。如具有適用于網絡安全要求的數據接口和符合移動醫療器械定義的組件，須明確闡述。

2. 應關注對使用者可接觸的所有控制裝置的說明。

3. 應關注產品工作原理及產品工作框圖（應包括所有應用部分，以及信號輸入和輸出部分）。

如申報產品含三維成像、造影成像、彈性成像功能，也應闡述其工作原理。

4. 應關注設備具有的物理通道數（包括發射通道數和接收通道數）。

5. 應關注所采用的聲束形成器類型（全模擬、接收數字、全數字波束形成器）。

6. 應關注軟件結構、功能的描述。

7. 應關注產品可進行的各種臨床(生物學)測量的項目名稱。

8. 設備的所有成像模式、功能（如B模式、M模式、B+M模式、脈沖多普勒模式、連續多普勒模式、組織多普勒成像模式、能量多普勒、組織諧波成像、造影諧波成像、三維成像、復合成像、靜態/準靜態彈性成像、剪切波彈性成像、造影成像、圖像融合/導航功能等），對于市場上同類常規產品的創新性功能技術、設計、功能和應用，應關注是否已介紹其原理和臨床應用價值。

9. 應關注是否有對所有組件的全面描述，至少包括：

（1）每個探頭的類型（例如，機械扇掃、平面線陣、相控陣、凸陣、環陣等）和型號；

（2）各探頭的使用方式（如體表、腔內、術中等）；

（3）探頭在各單一模式和組合模式下的運行，包括但不限于：

①單元式探頭的總體結構及換能元件和探頭尺寸；

②陣列探頭的總體結構、尺寸及陣元總數；

③單個陣元的尺寸及陣元排列方式；

④單個脈沖一次激活的最大陣元數（適用時）;

⑤探頭的頻率參數（與GB10152-2009中要求一致）。

（4）定性描述可以引起輻射場改變的所有操作控制，如：輸出強度、脈沖重復頻率、焦距、扇形開角、幀率、脈沖持續時間、掃描深度和取樣區尺寸等；

（5）配接每一探頭時的聲輸出公布和顯示情況；

（6）所有其他應用的實現方法和臨床意義（例如生理信號結合B型圖像用于心臟檢查）；

（7）所有附件、配件的列表；

（8）擬配合使用的設備或部件，并應對接口進行描述。

10. 如申報產品含三維成像、造影成像、彈性成像功能模塊，應關注其工作原理（或成像技術）、臨床應用部位及價值。至少應包含以下內容：

（1）三維成像

應關注三維成像的類別(靜態三維成像、實時三維成像等)；提供探頭的基本信息，如探頭類型（普通一維探頭、機械掃查二維探頭、二維面陣探頭等）、探頭頻率、曲率半徑、俯仰方向掃查角等；關注三維重建/顯示的主要信息，如掃查區域范圍等；描述測量等功能；應關注臨床應用的部位。

（2）造影成像

應關注超聲造影劑的規格型號或技術參數、造影成像的功能(如定量分析功能) ；應關注臨床應用的部位。

（3）彈性成像

應關注彈性成像的類別、顯示信息/測量值的意義；應關注臨床應用的部位。

（三） 型號規格

對于存在多種型號規格的產品，應關注各型號規格在結構組成、功能、產品特征和運行模式、性能指標等方面的差異。

（四） 包裝說明

應關注有關產品包裝的信息，以及與該產品一起銷售的配件包裝情況；對于無菌部件，應關注與滅菌方法相適應的最初包裝的信息。

（五） 適用范圍和禁忌癥

 1. 產品適用范圍：應當關注產品所提供的治療、診斷等符合《醫療器械監督管理?xiàng)l例》第七十六條定義的目的；關注目標用戶及其操作該產品應當具備的技能/知識/培訓；關注產品是一次性使用還是重復使用；關注預期與其組合使用的器械。

關注是否已寫明每個探頭的所有臨床適用范圍，以及每個探頭每個適用范圍所支持的成像模式、功能，以表格形式列出，格式可參考附錄I 臨床適用范圍表格。

2.預期使用環境：該產品預期使用的地點如醫療機構、實驗室、救護車等，以及可能會影響其安全性和有效性的環境條件（如，溫度、濕度、功率、壓力、移動等）。

3.適用人群：目標患者人群的信息（如成人、兒童或新生兒），患者選擇標準的信息，以及使用過程中需要監測的參數、考慮的因素。

4.禁忌癥：如適用，應關注是否已明確說明該器械不適宜應用的某些疾病、情況或特定的人群（如兒童、老年人、孕婦及哺乳期婦女、肝腎功能不全者）。

（六）參考的同類產品或前代產品應當關注是否已提供同類產品（國內外已上市）或前代產品（如有）的信息，以及申請注冊產品的研發背景和目的。對于同類產品，應有選擇其作為研發參考的原因。

應列表比較說明產品與參考產品（同類產品或前代產品）在工作原理、結構組成、制造材料、性能指標、作用方式（如植入、介入），以及適用范圍等方面的異同。

（七）其他需說明的內容。對于已獲得批準的部件或配合使用的附件，應有批準文號和批準文件復印件；預期與其他醫療器械或通用產品組合使用的應有說明；應有系統各組合醫療器械間存在的物理、電氣等連接方式。



六、研究資料



（一）產品性能研究

應關注產品性能研究資料以及產品技術要求的研究和編制說明，包括功能性、安全性指標（如電氣安全與電磁兼容、輻射安全）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。

1. 應包含配接每一個探頭時的性能。

2. 應關注設備可進行的所有測量的測量準確度以及可保持該準確度的預期范圍。應當對測定每種精度的測試方法（如仿組織超聲體模、多普勒體模與仿血流控制系統、弦線式多普勒試件等）進行說明并給出其合理性依據。

3. 如申報產品含三維成像、造影成像、彈性成像功能模塊，應關注是否已提供以下技術參數驗證資料：

（1）三維成像

不使用位置傳感器的自由臂三維超聲成像無特殊技術參數要求。使用位置傳感器的自由臂三維超聲成像、機械定位三維超聲成像、機械掃查實時三維超聲成像和電子掃查實時三維超聲成像通常提供測量功能，應對下列技術參數提供驗證：探測深度、盲區、側向分辨力、軸向分辨力、幾何位置精度、體積測量。

（2）造影成像

應對下列技術參數提供驗證結論：①造影成像深度；②與B模式圖像重合性。

（3）彈性成像

應對下列技術參數提供驗證結論：①探測深度、應變比（測量范圍、測量的準確性及重復性）、空間分辨力、幾何成像精度（即幾何誤差）；②與B模式圖像重合性。

（4）體模信息

①三維體模的信息至少包括以下內容：

體模的制造商、規格型號、體模中的媒質、聲速、聲衰減系數及體模的靶群及卵形體分布圖。

體模中的靶線應明確：材料、尺寸及允限、體模中靶的分布位置及允限。

體模中的卵形體應明確：材料、聲速、體積數據及允限、體模中卵形體的分布位置及允限。

②造影體模的信息至少包括以下內容：

對于市售體模，應給出體模的制造商和規格型號。

其他體模應有下列信息：仿組織材料、聲速、聲衰減系數、仿血液材料、聲速、密度、散射體的尺寸、體模中的管道、管道內徑、管壁厚度、體模中靶（如適用）和管道的分布位置、體模的靶（如適用）和管道分布圖及體模的工作示意圖。

體模的流量控制系統：恒定流量模式應有對應的流速計算值范圍，脈動流量模式應有可編程的脈動波形種類。

③彈性體模的信息至少包括以下內容：

體模的制造商、規格型號、體模中的背景材料、聲速、聲衰減系數及體模的靶標分布圖。

體模中的靶標應明確：聲衰減系數、靶標的種類、靶標的形狀、靶標的尺寸。

體模的彈性參數應明確：背景材料彈性數值范圍、各靶標彈性數值范圍、體模中靶標的分布位置。

4. 申報產品如為“移動醫療器械”，應有顯示屏的要求（如屏幕尺寸、分辨率和亮度等）；應有產品對電池續航能力的要求（如容量、續航時間、剩余電量提示等）；如含預期用于診斷的移動圖像處理軟件，應當具有環境光檢測功能、顯示屏亮度矯正功能。

5. 對于采用云計算服務的情況，應關注的內容包括：基本信息（云計算的名稱和配置，云服務商的名稱、住所和資質）

舉例：

（1）云計算名稱：血壓云

（2）云計算的配置：

CPU： 4核

內存： 8 GiB

實例類型： I/O優化

操作系統： CentOS 7.3 64位

彈性網卡：xxxxxxxxxxxxxx

公網IP： XX.XX.XX.XX

彈性公網IP： -

私有IP： XX.XX.XX.XX

輔助私網IP： 管理輔助私網IP

帶寬計費方式： 按固定帶寬

當前使用帶寬： 8Mbps

（3）云服務商的名稱：阿里云

住所:中國浙江省杭州市余杭區文一西路969號 (311121)

資質:

ISO 27001信息安全管理體系認證

可信云服務評估認證

安全等級評測報告

信息系統安全等級保護備案證明

云計算的驗證與確認可與軟件測試方案報告合并，也可分開，單獨提供云計算服務測試方案報告。

（二）生物相容性評價研究

依據GB/T16886.1-2011《醫療器械生物學評價第1部分風險管理過程中的評價與試驗》標準中的方法，對探頭、穿刺架（若適用）等與患者和使用者直接或間接接觸的材料的生物相容性進行評價。

生物相容性評價研究資料應關注：

1. 生物相容性評價的依據和方法。

2. 產品所用材料的描述及與人體接觸的性質。

3. 實施或豁免生物學試驗的理由和論證。

4. 對于現有數據或試驗結果的評價。

依據GB/T16886.1-2011附錄A《生物學評價試驗》中表A1 要考慮的評價試驗，探頭需要做的生物相容性評價試驗為細胞毒性、遲發型超敏反應、皮內反應或刺激。

可根據《關于印發醫療器械生物學評價和審查指南的通知》（國食藥監械〔2007〕345號）進行生物學評價。

生物學評價主要對以下內容進行評價：

——醫療器械材料的定性與定量的說明或分析。

——醫療器械/材料與市售產品的等同性比較：比較材料和產品的用途是否等同；比較兩者的生產過程（加工過程、滅菌過程、包裝等）是否相同。

生物性能試驗要求應關注以下內容：

——細胞毒性試驗：按照GB/T 16886.5-2017中規定的方法進行檢驗，應≤1級。

——皮內反應或刺激：按照GB/T 16886.10-2017中規定的方法進行檢驗，皮內反應記分應不大于1。

——遲發型超敏反應試驗：按照GB/T 16886.10-2017中規定的方法進行檢驗，應無遲發型超敏反應。

（三）滅菌/消毒工藝研究

應關注推薦的消毒工藝（方法和參數）以及所推薦消毒方法確定的依據。

根據探頭和其應用部分的使用方式（例如體表、腔內等）和是否為一次性使用等特性確定消毒或滅菌級別。

（四）產品使用期限和包裝研究

參照《有源醫療器械使用期限注冊技術審查指導原則》。

應關注是否已分別對各探頭及系統的有效期及包裝提供研究資料：

使用壽命（或使用期限）的確認應有產品使用壽命的驗證報告。探頭的使用壽命應有單獨的壽命驗證報告。

對于包裝及包裝完整性：應關注是否已提供在宣稱的使用期限內以及運輸儲存條件下保持包裝完整性的依據。若申請人通過試驗驗證運輸儲存條件下的包裝完整性，應提供試驗方案、試驗過程圖片、試驗報告等詳細資料。

（五）軟件研究

應關注是否已按照《醫療器械軟件注冊申報資料指導原則》的要求提交軟件相關資料。

如申報產品具有網絡連接功能以進行電子數據交換或遠程控制（網絡包括無線、有線網絡，電子數據交換包括單向、雙向數據傳輸，遠程控制包括實時、非實時控制），或采用存儲媒介以進行電子數據交換（存儲媒介包括但不限于光盤、移動硬盤和U盤），應按照《醫療器械網絡安全審查指導原則》，提交網絡安全描述文檔或常規安全補丁描述文檔，網絡安全描述文檔適用于產品注冊、重大網絡安全更新，常規安全補丁描述文檔適用于輕微網絡安全更新。

采用通用終端的移動醫療器械（特別是移動獨立軟件），應具備運行環境開機自檢功能，驗證運行環境符合要求后方可使用。

采用專用終端的移動醫療器械，若為無線設備應符合無線電管理的相關規定。如采用藍牙通訊，應關注是否已提供無線電發射設備型號核準證。

采用穿戴式計算技術（如柔性計算技術）的移動醫療器械，除考慮上述技術因素外，還應關注可用性（人機工效學或人因工程）和可靠性的要求，并有驗證資料。

對于采用云計算服務的情況，應有維護計劃（明確云計算服務更新的維護流程）：

（1）公有云：由云服務商進行維護，及時下載云服務商提供的更新包、補丁包。

（2）私有云：由申請人自行維護。

舉例：

例行維護

軟件更新：根據技術要求規定，若出現輕微增強類軟件更新或糾正類軟件更新，需發布軟件版本，及時完成開發文件的變更及備案。

安全日志審核：通過權限管理，用戶訪問控制，防止未授權用戶登錄。

周期性維護

監控服務器運行狀況。包括RAID運行狀況，服務器溫度，平均負載，網絡連接等。

磁盤運行狀況檢查：服務器日志中記錄了HDD或RAID錯誤。此類錯誤是即將發生故障的早期指示，可以采取措施更換磁盤。

空間使用檢查：數據庫需要增加備份和大型事務的空間。每月檢查一次陳舊文件，臨時文件或舊備份。

錯誤日志審核：如果數據庫服務器檢測到索引或表損壞，則會記錄錯誤。定期錯誤日志審核將防止意外停機。

（3）混合云：公有云部分由云服務商進行維護，私有云部分由企業自行維護。

與云服務商簽訂的質量協議（明確云計算服務的技術要求、質量要求和雙方所承擔的質量責任，如數據保護方法、數據殘留處理等）：滿足YDB144-2014云計算服務協議參考框架標準。

（六）聲能安全研究

聲能安全，在滿足GB 9706.9-2009的基礎上，還應關注是否已規定聲能輸出的限值，以確保其安全性，并對聲能輸出限值設置的合理性進行分析，明確設定的依據，提交設備實際聲能輸出能夠滿足限值要求的驗證報告。限值的設定及測試的方法應參考業界通用的準則。



七、生產制造信息



（一）應關注生產工藝流程圖，以及生產制造和檢驗中的關鍵過程和特殊過程。

（二）有多個研制、生產場地，應關注每個研制、生產場地的生產制造和檢驗等具體情況。



八、臨床評價資料



應關注是否依據《醫療器械臨床評價技術指導原則》提交了臨床評價資料。

（一）列入《免于進行臨床試驗的醫療器械目錄》產品的臨床評價要求

對于列入《免于進行臨床試驗的醫療器械目錄》（以下簡稱《目錄》的產品，應關注申報產品相關信息與《目錄》所述內容的對比資料和申報產品與已獲準境內注冊的《目錄》中醫療器械的對比說明。具體需關注的臨床評價資料要求如下：

1. 申報產品相關信息與《目錄》所述內容的對比資料；

2. 申報產品與《目錄》中已獲準境內注冊醫療器械的對比說明，對比說明應當包括《申報產品與目錄中已獲準境內注冊醫療器械對比表》和相應支持性資料。

審評關注點：

與境內已上市醫療器械對比時，如因申報產品探頭多于對比產品，可增加一個或多個境內已上市醫療器械作對比。

該情況下，申報產品與對比產品的主機和探頭應分別對比，均應能實質性等同，申報產品所配探頭應能全部被覆蓋。

（二）對于未列入《目錄》的產品，可以通過同品種醫療器械臨床試驗或臨床使用獲得的數據進行分析評價。

對于移動醫療器械，臨床評價可以選取等效傳統醫療器械進行實質等同對比，并滿足《醫療器械臨床評價技術指導原則》的要求。

（三） 進行醫療器械臨床評價時，已有臨床文獻資料、臨床數據不足以確認產品安全、有效的醫療器械，應當開展臨床試驗。

對于體表探頭的臨床試驗，應選擇境內已上市的同類產品作為對照。評價圖像的一致率、圖像優良率和機器使用安全性、穩定性。具體要求參見附錄Ⅱ《體表探頭的臨床試驗要求》。

腔內探頭的臨床試驗應采用平行對照，每組單獨評價主機及探頭的安全性與有效性。評價圖像的一致率和機器使用安全性、穩定性。具體要求參見附錄Ⅲ《腔內探頭的臨床試驗方法》。



九、產品風險分析資料



應關注風險分析和管理概述，應包括一份在風險分析過程中風險總結和如何將這些風險已經控制在一個可接受程度的相關內容，應為生產企業風險管理計劃的一部分。具體要求參見附錄Ⅳ風險管理要求。

申報產品如為移動醫療器械，風險管理應當綜合考慮等效傳統醫療器械的風險以及移動計算終端的風險。

如申報產品含三維成像、造影成像、彈性成像功能模塊，附錄Ⅴ新技術風險管理要求，給出各功能可能存在的風險點及控制方式舉例，供參考。

對于采用云計算服務的情況，應體現云計算服務帶來的相關風險，并評估風險是否可控。



十、產品技術要求



審評關注點：注冊申請人可以根據自身產品所適用的模式制定相應的技術要求，但性能指標不得低于相關國家標準、行業標準的有關要求。如有不適用條款，應在研究資料的性能研究中說明理由。

（一）應關注產品規格相關信息，可以附錄的形式提供，至少包含以下信息：

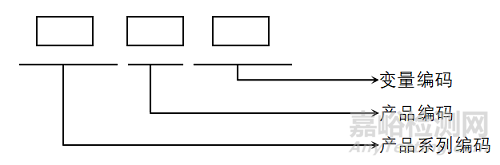

1. 影像型超聲診斷設備產品型號/規格及其劃分說明。

2. 對同一注冊單元中存在多種型號和/或規格的產品，應明確各型號及各規格之間的所有區別（必要時可附相應圖示進行說明）。產品型號/規格應包含但不限于以下信息：

（1）完整的產品描述，包括產品的外觀結構圖、原理框圖（應明確發射和接收物理通道數、聲束形成器類型等信息）、基本安全特征及電氣絕緣圖、電磁兼容的分類分組信息等。

（2）所有可配置探頭的信息，包括探頭的型號、技術規格（包括探頭的類型、總體結構、尺寸及陣元總數、單個陣元的尺寸及陣元排列方式、聲透鏡材料、陣元材料等）。

（3）每個探頭的所有臨床適用范圍，并明確每個探頭每個適用范圍所支持的成像模式、功能，以表格形式列出，格式可參考附錄I臨床適用范圍表格。

（4）預期與患者接觸部分材料。

（5）主機電源組件或電源適配器的規格型號。

（6）所有可配置的外部設備，包括視頻打印機、圖像存儲裝置等。

（7）主機配置顯示器的類型和尺寸。

（8）可以引起聲輻射區域發生改變的操作控制。

（二）性能要求

應關注是否已符合GB 10152-2009《B型超聲診斷設備》和YY　0767-2009《超聲彩色血流成像系統》的要求。

1. 若具有用于顱內血管的多普勒探頭，應關注是否符合YY 0593-2015《超聲經顱多普勒血流分析儀》的相關要求。

2. 具有三維超聲成像功能的設備，應關注以下性能指標的要求：探測深度、盲區、側向分辨力、軸向分辨力、幾何位置精度、體積測量，指標含意及試驗方法可參照標準YY/T 1279-2015《三維超聲成像性能試驗方法》。

3. 具有造影劑成像功能的設備，應關注以下性能指標的要求：造影成像深度、與B模式圖像重合性。

4. 具有準靜態（靜態按壓）彈性成像功能的設備，應關注以下性能指標的要求：探測深度、應變比（測量范圍、測量的準確性及重復性）、空間分辨力、幾何成像精度（即幾何誤差）、與B模式圖像重合性（試驗方法中應明確“明顯錯位”的判定準則）。指標含義及試驗方法參照標準YY/T 1419-2016《超聲 準靜態應變彈性性能試驗方法》

試驗方法：開啟被測診斷系統，進入彈性成像模式，將探頭經耦合劑置于測試體模表面上，選擇合適的頻率、焦點、深度等，對準合適大小、硬度的靶群，按照說明書描述方法進行操作。以目力核實靶點圖像位置是否與B模式靶點位置有明顯錯位。

應關注試驗方法中，是否已明確“明顯錯位”的判定準則，如錯位超過一定誤差，認為是明顯錯位，并應明確誤差數值。

5. 具有剪切波彈性成像功能的設備，應關注以下性能指標的要求：探測深度、剪切波速度（測量的準確性及重復性）、空間分辨力、幾何成像精度（即幾何誤差）、與B模式圖像重合性（試驗方法中應明確“明顯錯位”的判定準則）。指標含義及試驗方法參照標準YY/T 1480-2016《基于聲輻射力的超聲彈性成像設備性能試驗方法》。

6. 若具有超聲內窺鏡探頭或具有內窺鏡下使用的超聲探頭，應當考慮GB 11244-2005《醫用內窺鏡及附件通用要求》、YY 0068《醫用內窺鏡 硬性內窺鏡》系列標準等內窺鏡標準的適用性。經食道探頭應參照標準YY 1028-2008《纖維上消化道內窺鏡》制定相關的性能指標。

7. 具有ECG信號檢測單元的設備，應關注相關性能指標的要求，可參照標準YY 1079-2008《心電監護儀》，至少包括4.1.1.3 “患者電極連接的命名和顏色”、4.2.2“過載保護”、4.2.5.1“QRS波幅度和期間的范圍”、4.2.5.2“工頻電壓容差”、4.2.6“心率的測量范圍和準確度”。

8. 配有腳踏開關的設備，應符合YY 1057-2016《醫用腳踏開關通用技術要求》的要求。

9. 配有穿刺架的設備，應關注穿刺架的材質、尺寸、耐腐蝕性的。

10. 如適用，應關注數據接口、用戶訪問控制的要求：

（1）數據接口：傳輸協議/存儲格式；

（2）用戶訪問控制：用戶身份鑒別方法、用戶類型及權限。

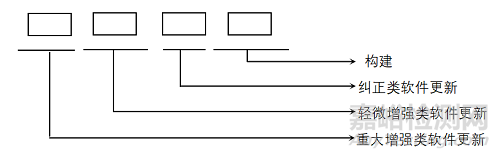

11. 軟件信息中應關注軟件的名稱、型號規格、發布版本、版本命名規則、運行環境（控制型軟件組件適用，包括硬件配置、軟件環境和網絡條件），“性能指標”應關注軟件全部臨床功能綱要，包括產品可進行的各種臨床(生物學)測量的項目名稱。

12. 申報產品如與云計算相結合使用，應至少包括如下要求：

（1）服務模式：SAAS、PaaS、IaaS等。

（2）部署模式：公有云 、私有云、混合云等。

（3）核心功能：數據存儲、數據傳輸、數據分析等。

（4）數據接口：如網絡協議、數據格式等。

（5）網絡安全能力

①保密性

產品應按照網絡安全能力說明所陳述的保密性特征來實現。

產品應提供該產品生成、存儲、使用或傳輸?shù)乃忻舾袛?shù)據的保密性手段。

②健康數據中的身份信息

若產品可將個人敏感數據導出，產品應提供移除用來識別患者身份的必要的信息的手段。

注：這樣的手段可能包括了：匿名化、去標識化等。

注：由制造商指定的第三方的工具也是可以被認可的手段，用戶文檔中應陳述這種第三方工具及必要的指導。

③用戶訪問控制

產品應按照網絡安全能力說明中有關用戶訪問控制措施的陳述來實現。

若產品預置了供操作者使用的缺省用戶名和口令，應提供這樣的手段，在操作者第一次訪問之后被要求修改用戶名或口令。

若產品部署在HDO，應控制對設備、網絡資源和健康數據的訪問，并生成不可否認的審計跟蹤。

注：在緊急訪問期間，這個要求是放寬的，參見本下述條款⑥。

若產品使用身份驗證憑據的機制來進行用戶訪問控制，則：

a）產品提供的身份驗證錯誤消息應不允許枚舉有效憑據。

b) 產品應滿足制造商規定的憑證復雜度、不成功嘗試的次數、更新頻率、強度或長度的要求。

c）產品應沒有不能被修改或替代的默認憑證。

④用戶授權

產品應按照網絡安全能力說明中有關用戶授權的陳述來實現。

若產品可以基于角色進行配置，則產品的網絡安全管理功能應不能配置給臨床用戶這種角色。

產品的用戶角色分配宜按照最小授權的原則進行分配。

注：如果產品未實現用戶訪問控制措施，在本文件中則認為是授權給所有可以使用到產品的人。有些場景，如產品部署在設置了門禁的房間內，被認為是降低了未授權訪問的風險，但這并不在本文件的評價范圍內。

⑤自動注銷

產品應按照網絡安全能力說明和用戶文檔中有關自動注銷的陳述來實現。

注：自動鎖定也可以被認為是一種等同于自動注銷的方式，但在解鎖時應該需要重新登錄。

對有用戶訪問控制的產品應實施不活動超時或其他適當?shù)臋C(jī)制，以防止永久授權。不活動超時的間隔可由用戶配置，或可基于產品對事件或動作的響應類型進行配置。

注：這樣的配置可能包括了自動注銷禁用、自動注銷時間設置等。

產品宜不能使用戶因自動鎖定而丟失未提交的臨床業務。

除非有臨床需要，否則產品應不能在自動注銷后的界面顯示健康數據或患者信息。

⑥緊急訪問（若適用）

產品應符合網絡安全能力說明中有關緊急訪問的陳述。

如適用，在緊急情況下，應提供可以訪問健康數據的手段。緊急訪問的行為應被記錄并可供核查。

⑦傳輸完整性

產品應符合網絡安全能力說明中有關傳輸完整性的陳述。

注：在相對開放的網絡或環境中傳輸敏感數據，在這些網絡或環境中，應更著重關注敏感數據的完整性。但對于風險可控的情景下，用于報告產品狀態、不提供命令和控制功能的或不傳輸敏感數據等的遠程接口，可能不需要關注傳輸完整性。

⑧數據備份與災難恢復產品應按照網絡安全能力說明中有關數據備份與災難恢復的陳述進行實現。

適用時，應提供一種手段確保在系統故障或遭受損害后可以恢復存儲在產品上的持久性系統設置和健康數據。

（三）安全要求，至少包括以下要求：

1. 電氣安全應當符合GB 9706.1-2007 《醫用電氣設備 第一部分：安全通用要求》、GB 9706.9-2009 《醫用電氣設備 醫用超聲診斷和監護設備專用安全要求》和GB 9706.15-2008《醫用電氣設備 第一部分：安全通用要求 1.并列標準：醫用電氣系統安全要求》（若適用）的要求。

2. 電磁兼容應符合YY 0505-2012《醫用電氣設備 第1—2部分 安全通用要求并列標準 電磁兼容 要求和試驗》及GB 9706.9-2009《醫用電氣設備 醫用超聲診斷和監護設備專用安全要求》的第36章的要求。

3. 聲輸出應當符合標準GB 9706.9-2009 《醫用電氣設備 醫用超聲診斷和監護設備專用安全要求》的要求。

4. 若具有附加了超聲成像之外其他成像方式的經食道探頭、腹腔鏡探頭等超聲內窺鏡探頭或具有內窺鏡下使用的的超聲探頭，應當符合GB 9706.19-2000《醫用電氣設備 第2部分：內窺鏡設備安全專用要求》的適用要求。



十一、產品注冊檢驗報告



按國家藥監局、江蘇省藥監局最新規定查看檢驗報告。

典型產品應是同一注冊單元內能夠代表本單元內其他產品安全性和有效性的產品。注冊單元內各種產品的主要安全指標、性能指標不能被某一產品全部涵蓋時，則應選擇涵蓋安全指標、性能指標最多的產品作為典型產品，同時還應補充檢驗其他產品中未被典型產品所涵蓋的安全指標及性能指標。

對相同類型的設備，按照下列原則劃分檢測單元：

（一）設備電源組件完全相同，典型型號之外的其他型號采用的工作模式種類為典型型號的子集，外形結構相似，設備配備的顯示器基本類似，典型型號之外的其他型號的超聲探頭類型為典型型號的子集，主要性能指標相近，僅在產品功能和外觀布局上存在一定差異的系列設備，可劃分為同一檢測單元。

（二）設備電源組件相同，采用的工作模式種類不同，設備配備的超聲探頭類型存在差異，且工作模式的種類及探頭類型不能作為某一產品型號所采用的工作模式或探頭類型的子集，應劃分為不同的檢測單元。

（三）設備電源組件相同，外形結構差異較大，應劃分為不同的檢測單元。

（四）設備電源組件不同，應劃分為不同的檢測單元。

（五）性能試驗和安全試驗應包括擬申報范圍內的所有型號探頭。電磁兼容試驗發射試驗中的“傳導發射”、“輻射發射”及抗擾度試驗中的“靜電放電”、“射頻電磁場輻射”、“電快速瞬變脈沖群”、“射頻場感應的傳導騷擾”應至少選擇每類探頭中預期最不利的一個型號，發射試驗中的“諧波失真”、“電壓波動和閃爍”及抗擾度試驗中的“浪涌”、“在電源供電輸入線上的電壓暫降、短時中斷和電壓變化”、“工頻磁場”應選擇預期最不利的一個代表探頭。

注：1.檢測的型號應能覆蓋同一檢測單元內其他型號。應同時提交檢測型號選擇的原因分析。2.電磁兼容檢測報告產品組成應能包含所有型號的探頭。3.電磁兼容試驗按照預期最不利的試驗條件設置樣機的運行模式。



十二、產品說明書和最小銷售單元的標簽樣稿



（一）應關注是否已提供了擬申報范圍內所有型號的說明書，且覆蓋所申請的所有組成部分。

（二）產品說明書一般包括使用說明書和技術說明書，兩者可合并。說明書和最小銷售單元標簽樣稿應符合《醫療器械說明書和標簽管理規定》及相關標準（如GB 9706.1-2007、GB 9706.9-2009、GB 9706.15-2008、GB 10152-2009、 YY 0505-2012、YY 0767-2009、YY 0593-2015等）的規定。

1. 說明書應包括以下內容：

（1）產品名稱、組成、型號、規格；

（2）注冊人的名稱、住所、聯系方式及售后服務單位；

（3）生產企業的名稱、住所、生產地址、聯系方式及生產許可證編號，委托生產的還應當標注受托企業的名稱、住所、生產地址、生產許可證編號；

（4）醫療器械注冊證編號；

（5）產品技術要求的編號；

（6）產品性能、主要結構組成、適用范圍；

（7）禁忌癥、注意事項、警示以及提示的內容；

（8）安裝和使用說明或者圖示，由消費者個人自行使用的醫療器械還應當具有安全使用的特別說明；

（9）產品維護和保養方法，特殊儲存、運輸條件、方法；

（10）生產日期，系統的有效期或者失效日期；

（11）配件清單，包括配件、附屬品、損耗品更換周期以及更換方法的說明等；

（12）醫療器械標簽所用的圖形、符號、縮寫等內容的解釋；

（13）說明書的編制或者修訂日期；

（14）其他應當標注的內容。

2. 使用說明書中有關注意事項、警示以及提示性內容主要應包括：

（1）提醒注意由于電氣安裝不合適而造成的危險。

（2）設備是否能與心臟除顫器及高頻手術設備一起使用的聲明；若可與心臟除顫器及高頻手術設備一起使用，應關注安全使用的方法與條件。

（3）設備可否直接應用于心臟的聲明（如適用）。

（4）多臺設備互連時引起漏電流累積而可能造成的危險；必要時列出可與設備相連并安全使用的設備的要求。

（5）可靠工作所必須的程序。

（6）若有附加電源，且其不能自動地保持在完全可用的狀態，應提出警告，規定應對該附加電池進行定期檢查和更換。應說明電池規格和正常工作的小時數；電池長期不用應取出說明；可充電電池的安全使用和保養說明。

（7）介紹設備在使用前的準備方法和使用后的維護方法，包括所有部件貯藏、清潔、消毒和滅菌（如適用）的相關內容。

①建議使用合法上市的液體消毒或滅菌清潔劑過程時，明確該清潔劑的要求，或者說明使用方法與該清潔劑的說明書一致。

②與患者接觸的、可重復使用的探頭，應說明正確使用、貯藏、清洗、消毒、滅菌（如適用）和防護的詳細方法；預防性檢查和保養的方法與周期。必要時規定合適的消毒劑，并列出這些設備部件可承受的溫度、壓力、濕度和時間的限值。正常使用或性能評估時，對探頭部件可浸入水中或其他液體中部位的說明。

（8）對設備所用的圖形、符號、縮寫等內容的解釋，如：所有的電擊防護分類、警告性說明和警告性符號的解釋。

（9）該設備與其他裝置之間的潛在的電磁干擾或其他干擾資料，以及有關避免這些干擾的建議。

（10）如果使用別的部件或材料會降低最低安全度，應在使用說明書中對被認可的附件、可更換的部件和材料加以說明。

（11）指明有關廢棄物、殘?jiān)纫约霸O(shè)備和附件在其使用壽命末期時處理的任何風險；提供把這些風險降低至最小的建議。

（12）熔斷器和其他部件的更換的警示。

（13）多用途超聲設備的超聲輸出水平的能力遠大于超聲設備特定應用下的典型值時，應給出關于避免不需要聲輸出控制設置和水平的指令。

（14）“在合理的范圍內，應使用盡可能低的輸出功率。檢查身體的時間不宜過長，僅以能做出診斷所必需的時間為限。延長使用時間會損害人體的健康”。由于超聲部分能量可轉化為熱能，熱能對胎兒有潛在危害，因此還應警示“在具有臨床指征需要時，儀器的使用者必須對聲輸出有足夠的了解或能獲得相關的熱指數值。在空氣中即可覺察出其自熱的超聲探頭，不可用于經陰道探查；應特別注意減少對胚胎或胎兒的輻照聲輸出功率和輻照時間。”

（15）應詳細規定禁忌癥（如適用）、警告、警惕以及處方器械聲明（說明應在合法管理設備從業者指導下安全使用所聲稱的功能）。包括但不限于：

①依據ALARA原則（As Low As Reasonably Achievable,合理可行盡量低原則）謹慎進行超聲檢查的注意事項；

②器械“不用于胎兒”、“不用于眼部”的注意（若適用）；

③器械在發生故障時的警告說明，顯示屏或其他系統的反應；

④使用含氣型超聲造影劑進行檢查或研究（如血流灌注）時應予以注意的警示，例如在診斷常用的機械指數（MI）值時觀察到心律失常等不良事件；

⑤支持特殊診斷的聲明的適當數據。

（16）確定與設備兼容的附件、工具和部件。提供附件的技術規格。當推薦使用探頭護套時，應當討論天然乳膠安全問題。

（17）聲輸出公布相關內容，應當符合GB 9706.9-2009 《醫用電氣設備 醫用超聲診斷和監護設備專用安全要求》的要求。并應公布聲能輸出的限值。

（18）根據探頭的預期用途（如經直腸、經陰道等），應在說明書中增加安全性和有效性相關內容。

（19）如含移動計算終端，說明書應當明確移動計算終端的性能指標和使用方法，特別是對由患者使用、在家庭環境使用的產品。

3. 使用說明書審評關注點

（1）應當提供擬申報范圍內所有型號的說明書，應覆蓋所申請的所有組成部分

（2）產品名稱、型號、規格、主要性能、結構與組成應與產品技術要求內容一致；產品的適用范圍應與注冊申請表、產品技術要求及臨床評價資料一致。

（3）生產企業名稱、住所、生產地址、聯系方式及售后服務單位應真實有效，并與《企業法人營業執照》一致；《醫療器械生產企業許可證》編號、醫療器械注冊證書編號、產品技術要求編號位置應預留；

（4）對于包含在說明書的產品組成、規格型號中，但未擬在中國上市的部件，制造商應當出具這些部件不在擬申報范圍內的聲明，并在說明書上說明。

（5）與申報產品一起使用的其他醫療器械或不屬于醫療器械的產品的描述，在說明書中應要求所連接設備應符合相應的安全標準，并要求與該器械連接使用組成的系統所應符合相應的安全標準，及其他必要的信息。

4. 操作手冊中應包含有關器械使用的臨床說明。應對器械適應癥做出規定。包括每個探頭所有模式、功能的臨床適用范圍，可以表格形式列出，格式可參考附錄Ⅰ臨床適用范圍表格。

5. 醫療器械標簽一般應當包括以下內容

（1）產品名稱、型號、規格；

（2）注冊人的名稱、住所、聯系方式，進口醫療器械還應當載明代理人的名稱、住所及聯系方式；

（3）醫療器械注冊證編號；

（4）生產企業的名稱、住所、生產地址、聯系方式及生產許可證編號，委托生產的還應當標注受托企業的名稱、住所、生產地址、生產許可證編號；

（5）生產日期，使用期限或者失效日期；

（6）電源連接條件、輸入功率；

（7）根據產品特性應當標注的圖形、符號以及其他相關內容；

（8）必要的警示、注意事項；

（9）特殊儲存、操作條件或者說明；

（10）使用中對環境有破壞或者負面影響的醫療器械，其標簽應當包含警示標志或者中文警示說明；

（11）帶放射或者輻射的醫療器械，其標簽應當包含警示標志或者中文警示說明。

醫療器械標簽因位置或者大小受限而無法全部標明上述內容的，至少應當標注產品名稱、型號、規格、生產日期和使用期限或者失效日期，并在標簽中明確“其他內容詳見說明書”。



十三、符合性聲明



（一）符合性聲明：聲明本產品符合現行國家標準、行業標準、藥典要求的聲明；聲明本產品符合《醫療器械注冊管理辦法》和相關法規要求的聲明；聲明本產品符合《醫療器械分類原則》有關分類要求的聲明。

（二）申請材料的真實性保證聲明。

（三）申請企業承諾。

注：以上表格可至“江蘇政務服務”官網下載。



附錄Ⅰ 臨床適用范圍表格

附錄II 體表探頭的臨床試驗要求

附錄Ⅲ 腔內探頭的臨床試驗方法

附錄IV 產品風險管理要求

附錄Ⅴ 新技術風險管理要求

附錄Ⅵ 彩色超聲診斷儀產品技術要求參考模板



附錄I 臨床適用范圍表格



系統：____________________________________________________

探頭：____________________________________________________

預期用途：超聲診斷成像或人體血流分析

	臨床應用	工作模式、功能
	特定應用	B	M	PWD	CWD	彩色 多普勒	組合式 （指明）	其他 （指明）
胎兒成像 及其他	胎兒
	腹部
	術中（指明）
	術中（神經）
	腹腔鏡
	兒科
	小器官（指明）
	新生兒頭部
	成人頭部
	經直腸
	經陰道
	經尿道
	經食道（非心臟）
	肌肉-骨骼（傳統的）
	肌肉-骨骼（表皮上）
	血管內
	其他（指明）
心臟	成人心臟
	小兒心臟
	血管內（心臟）
	經食道（心臟）
	心臟內
	其他（指明）
血管	經顱
	外圍血管
	其他（指明）

*其他工作模式、功能實例可能包括：A模式、振幅多普勒、3D成像、諧波成像、組織運動多普勒、彩色速度成像、復合成像、靜態/準靜態彈性成像、剪切波彈性成像、造影成像、圖像融合/導航功能等。

注：本表格僅為參考，申請者可根據自己產品特性，參照該表格的格式，編寫適用于所申報產品的表格。



附錄II  體表探頭的臨床試驗要求



一、臨床試驗?zāi)康?/span>

評價該醫療器械臨床使用的安全性、有效性和穩定性。

二、臨床試驗方法

本部分適用于體表探頭，腔內探頭的臨床試驗方法，詳見附錄Ⅲ。

注：由于倫理及臨床可操作性原因，胎兒的三維成像探頭、新生兒探頭及兒童探頭的研究設計均可采用平行對照。

（一）臨床試驗方案

臨床試驗應有專門設計的臨床試驗方案。

1.臨床方案應包含內容

試驗?zāi)康?，研究假設，試驗方法，受試者的選擇，適應癥，安全性評價指標及評價方法，潛在傷害的觀察，試驗起止時間、質量控制措施、數據管理及統計分析方法等）。臨床試驗方案的設計應由廠家、臨床專家和統計學專家共同完成。統計分析人員應全程參與臨床試驗（包括：方案設計、試驗實施、數據管理、統計分析及統計分析報告）

2.對照要求

應選擇已上市的同類機型作為對照。

應提供對照機型的信息，如廠家、型號、已使用年限等。對照機建議使用目前在所研究適應癥上臨床診斷效果確證、使用狀況良好的機型，不得使用已停產或淘汰的機型。

3.入選受試者要求

（1）超聲檢查陽性患者比例不得低于30%；

（2）體型分布應均衡合理；

（3）年齡分布應均衡合理；

（4）兒童探頭受試者年齡應不超過8歲；

（5）如預期用途對性別無特殊要求，上述各組（含亞組）人群性別分布應均衡合理。

（二）臨床評價指標

主要評價指標：圖像的一致率。

次要評價指標：圖像的優良率，機器使用安全性、穩定性。

（三）臨床評價標準

1.圖像質量評價標準

優良率為“優”和“良”所占的比例。

2.臨床試驗部位要求

（1）腹部超聲成像檢查（包括經腹壁的婦產科檢查）

試驗部位應包括肝臟、膽囊、胰腺和腎臟。

僅適用于經腹壁的婦產科檢查，試驗部位應包括子宮。

注：腹部應用的每個病例，都應完成肝臟、膽囊、胰腺和腎臟的評價內容。

（2）心臟超聲成像檢查

對于具有心臟檢查功能的探頭，進行心臟成像的臨床試驗。

（3）淺表及小器官超聲成像檢查

淺表及小器官超聲成像檢查，可以甲狀腺成像為代表。

（4）外周血管

外周血管的超聲成像檢查，可以頸動脈為代表。

（5）其他部位

對于其他應用部位的檢查功能，應對實際應用部位的成像情況進行臨床試驗。

3.各部位圖像具體評估標準

（1）腹部器官評價內容

① 肝臟

a.二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
細膩程度	□ 優：細膩 □ 良：較細膩 □ 差：粗糙
管道結構	□ 優：清晰顯示四級分支 □ 良：清晰顯示三級分支 □ 差：管道結構模糊

b.多普勒超聲頻譜圖（腹主動脈）

邊界	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：搏動性波型清晰、易辨認 □ 良：搏動性波型較清晰、可辨認 □ 差：搏動性波型不清晰、不可辨認

c.彩色多普勒超聲血流圖像（門靜脈）

血管充盈度	□ 優：完全充盈 □ 良：部分充盈 □ 差：不充盈
亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：比較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

② 膽囊和膽管

二維超聲聲像圖

膽囊壁	□ 優：內膜清晰、易辨認 □ 良：內膜較清晰、可辨認 □ 差：內膜不清晰、不可辨認
膽囊腔	□ 優：圖像清晰 □ 良：圖像較清晰 □ 差：圖像不清晰
膽管	□ 優：肝外膽管腔內圖像清晰 □ 良：肝外膽管腔內圖像較清晰 □ 差：肝外膽管腔內圖像不能顯示

③ 胰腺

二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
細膩程度	□ 優：細膩 □ 良：較細膩 □ 差：粗糙
主胰管	□ 優：清晰顯示 □ 良：可顯示 □ 差：不清晰

④ 腎臟

a.二維超聲聲像圖

形態輪廓	□ 優：被膜、脂肪囊及筋膜邊界清晰、易辨認 □ 良：被膜、脂肪囊及筋膜邊界較清晰、可辨認 □ 差：被膜、脂肪囊及筋膜邊界不清晰、不可辨認
皮質、髓質顯示	□ 優：皮質、髓質顯示清晰 □ 良：髓質顯示模糊 □ 差：皮質、髓質分辨不清

b.多普勒超聲頻譜圖（腎段動脈）

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：搏動性波型清晰、易辨認 □ 良：搏動性波型較清晰、可辨認 □ 差：搏動性波型不清晰、不可辨認

c.彩色多普勒超聲血流圖像

血管充盈程度	□ 優：小葉間動脈可顯示 □ 良：葉間動脈可顯示 □ 差：段動脈可顯示
色彩分布	□ 優：均勻 □ 良：比較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

⑤ 子宮

a.二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
肌壁圖像	□ 優：細膩 □ 良：較細膩 □ 差：粗糙
內膜	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

b.多普勒超聲頻譜圖（動脈）

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：低搏動性波型清晰、易辨認 □ 良：低搏動性波型較清晰、可辨認 □ 差：低搏動性波型不清晰、不可辨認

c.彩色多普勒超聲血流圖像（動脈）

血流充盈程度	□ 優：完全充盈 □ 良：部分充盈 □ 差：不充盈
彩色亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

（2）心臟評價內容

應對心臟應用進行圖像質量的評價，評價內容如下：

① 二維超聲聲像圖

心內膜及瓣膜

□ 優：清晰顯示 □ 良：較清晰 □ 差：不可顯示

② 多普勒超聲頻譜圖（二尖瓣血流）

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
形態	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

③ 彩色多普勒超聲血流圖像

二尖瓣血流	□ 優：彩色血流超過心腔的2/3，且清晰 □ 良：彩色血流可達心腔的1/2，且清晰 □ 差：僅在二尖瓣口出現血流信號
二尖瓣血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步
三尖瓣反流 □ 有 □ 無	□ 優：反流束顯示清晰 □ 良：反流束顯示不清晰 □ 差：不能顯示反流

（3）甲狀腺評價內容

① 二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
細膩程度	□ 優：細膩 □ 良：較細膩 □ 差：粗糙

② 多普勒超聲頻譜圖（甲狀腺上動脈）

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：搏動性波型清晰、易辨認 □ 良：搏動性波型較清晰、可辨認 □ 差：搏動性波型不清晰、不可辨認

③ 彩色多普勒超聲血流圖像（甲狀腺內血流）

亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：比較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

（4）頸動脈

① 二維超聲聲像圖

內膜

□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

② 多普勒超聲頻譜圖

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：波型清晰、易辨認 □ 良：波型較清晰、可辨認 □ 差：波型不清晰、不可辨認

③ 彩色多普勒超聲血流圖像

血流充盈程度	□ 優：完全充盈 □ 良：部分充盈 □ 差：不充盈
彩色亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

4.儀器使用的安全性、穩定性評估

（1）整機安全性評價：

① 整機系統漏電現象

      □有                          □無

② 檢查過程中探頭灼傷患者

      □有                          □無

③ 檢查過程中部件松動脫落致工作異常

      □有                          □無

④ 斷電停機后，重新開機時系統不能恢復正常

   □有                          □無

⑤ 其他（請?jiān)敿?xì)描述）

      備注：以上各項如果有，具體描述故障的造成原因。

（2）系統穩定性評價：

① 無法啟動機器

   □有                          □無

② 檢查過程中自動關機

   □有                          □無

③ 檢查過程中由于機器的原因出現異常中斷

□有                          □無

④ 掃描后沒有圖像且系統無法自行恢復

   □有                          □無

⑤ 多模式下，部分圖像缺失

   □有                          □無

⑥ 其他（請?jiān)敿?xì)描述）

備注：以上各項如果有，具體描述故障的造成原因。

（3）不良反應和不良事件的記錄

應記錄臨床試驗中和試驗后出現的不良反應和不良事件。

（四）臨床試驗例數及確定理由

本臨床試驗的主要評價指標為圖像一致率。即：體表類探頭試驗為對每一受試者同時應用兩臺不同設備（擬申報設備與對照機）的探頭進行測量后所得結果進行一致性的評價。即：如果研究者評價兩臺設備（申報設備與對照機）的探頭對于同一受試者的圖像質量的結論相同（同時為優良，或同時為差），則認為兩個探頭對該受試者的評價一致。而在所有受試者中，具有這種一致評價的受試者所占的比例即為圖像質量的總體一致率。根據臨床經驗，被試探頭與對照探頭圖像一致率應至少達到85%，即用于最終評價的目標值定為85%；如果假設被試探頭與對照機探頭預期的圖像總體一致率能夠達到95%；則當顯著性水平為5%（雙側）、把握度為80%時，需要80例受試者。

注：上述受試者例數為圖像總體一致率達到95%時的樣本量，具體臨床試驗時，廠家應根據各自的產品特性計算所需的樣本量。下表列出了在目標值為85%情況下，不同的探頭預期圖像總體一致率所對應的樣本量：

探頭預期圖像總體一致率	樣本量
88	1053
90	363
92	176
94	100

上述樣本量為對一個超聲設備同一類型探頭（例如，機械扇掃、平面線陣、相控陣、凸陣等）的一個應用部位進行臨床驗證時的要求。例數應在探頭間均衡合理分配。原則上每個探頭的一個臨床應用部位例數不少于30例。

注：為了加強臨床試驗質量控制，建議所有受試者均采用由中央計算機注冊系統分配受試者號的方法入選受試者，即：在受試者拿到計算機系統所分配的入選號的同時，將受試者的主要個人信息記錄在中央服務器中。而且由于驗證體表探頭時，同一受試者分別接受試驗和對照探頭檢查，試驗與對照探頭使用的先后順序也應遵循隨機原則，涉及此部分隨機順序的程序或盲底，應隨臨床研究材料一并遞交以備核查。

（五）臨床試驗效果的統計學評價

1.對于每一檢查部位下包含多個器官及每一器官包含多項評價指標的情況，只有當該檢查部位下所有器官的所有分項指標均達到優或良時，對該部位的檢查效果才能判定為優或良。

2.對于主要終點“圖像一致率”，需要分別給出每類探頭在驗證過程中得到的一致率（包括點估計及95%可信區間估計）。如果某類探頭的圖像一致率的95%可信區間下限大于85%（即超過臨床認可的一致率目標值），則可認為該探頭的診斷能力與對照探頭相當。

3.當試驗探頭圖像一致率的95%可信區間下限不大于（小于或等于）85%時，試驗探頭的圖像優良率不低于（大于或等于）對照探頭。

在臨床試驗過程中不得出現嚴重的不良事件和嚴重穩定性問題。

（六）臨床試驗報告及統計分析報告

臨床試驗方案的設計應由廠家、臨床專家和統計學家共同完成。統計分析人員應全程參與臨床試驗（包括：方案設計、試驗實施過程中的質量控制、數據管理、統計分析及統計分析報告）。

1.臨床試驗報告

由組長單位根據統計分析總報告，出具同一類探頭某一適應癥的臨床試驗總報告。

2.統計分析報告

應將所有中心的同一類探頭同一適應癥（部位）的數據合并在一起進行統計分析，并針對同一類探頭每一部位出具統計分析總報告。

應對所有入選的受試者進行數據管理，遇有不清楚的問題時，應與原始記錄核對。統計分析應至少包括如下四部分：

（1）臨床試驗完成情況描述：包括臨床試驗概況（篩選人數、入選人數、完成人數、失訪/退出/剔除人數等）；

（2）基線描述：應對所有入選受試者（ITT分析集）的基線人口統計學指標及其他相關病史指標等進行描述；

（3）效果評價：應對所有入選的受試者（ITT分析集）進行統計分析。

（4）安全性評價時，應對所有入選的受試者進行分析（SS分析集），不能遺漏所有發生的任何不良事件（包括實驗室指標：試驗前正常、試驗后異常并有臨床意義的事件）。同時，詳細描述每一病例出現的全部不良事件的具體表現、程度及其與研究產品的關系。



三、其他要求



（一）臨床方案和臨床報告中應以本指導原則附錄Ⅳ  臨床適用范圍表格 的形式給出每個探頭的情況。

（二）臨床試驗的整個過程要有嚴格的監督和質量控制，所有試驗記錄均要完整、真實、清晰、客觀。應在試驗期間內連續入選受試者。



附錄Ⅲ  腔內探頭的臨床試驗方法



一、臨床試驗方案

（一）臨床方案應包含內容

同附錄Ⅱ。

（二）對照要求

腔內超聲檢查采用平行對照，每組單獨評價儀器及探頭的安全性與有效性。

樣機要求同附錄Ⅱ。

（三）入選受試者要求

1.適應癥與禁忌癥參考同類超聲檢查的有關指征。

2.超聲檢查陽性患者比例不得低于30%。

二、臨床評價指標

主要評價指標：圖像的優良率。

次要評價指標：機器使用安全性、穩定性。

三、臨床評價標準

（一）圖像質量評價標準

優良率為“優”和“良”所占的比例。

（二）臨床試驗部位要求

1.經陰道探頭超聲成像檢查

經陰道超聲成像檢查，可以子宮為代表。

2.經直腸探頭超聲成像檢查

經直腸超聲成像檢查，可以前列腺為代表。

3.可用于心臟檢查的經食道探頭超聲成像檢查

可用于心臟檢查的經食道超聲成像檢查，可以心臟為代表。

（三）各部位圖像具體評估標準

1.子宮（經陰道超聲）

（1）二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
肌壁圖像細膩程度	□ 優：細膩 □ 良：較細膩 □ 差：粗糙
內膜	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

（2）多普勒超聲頻譜圖（動脈）

邊緣	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
清晰度	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認
形態	□ 優：低搏動性波型清晰、易辨認 □ 良：低搏動性波型較清晰、可辨認 □ 差：低搏動性波型不清晰、不可辨認

（3）彩色多普勒超聲血流圖像（動脈）

血流充盈度	□ 優：完全充盈 □ 良：部分充盈 □ 差：不充盈
亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

2．前列腺（經直腸超聲）

（1）二維超聲聲像圖

形態輪廓	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
內腺圖像	□ 優：光點細膩 □ 良：光點較細膩 □ 差：光點粗糙
包膜	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

（2）彩色多普勒超聲血流圖像

血流充盈度	□ 優：完全充盈 □ 良：部分充盈 □ 差：不充盈
亮度	□ 優：明亮 □ 良：暗淡 □ 差：無顯示
色彩分布	□ 優：均勻 □ 良：較均勻 □ 差：不均勻
血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步

3．心臟（經食道超聲）

（1）二維超聲聲像圖

左心耳及瓣膜

□ 優：清晰顯示 □ 良：較清晰 □ 差：不可顯示

（2）多普勒超聲頻譜圖（二尖瓣血流）

邊界	□ 優：邊界清晰、易辨認 □ 良：邊界較清晰、可辨認 □ 差：邊界不清晰、不可辨認
形態	□ 優：清晰、易辨認 □ 良：較清晰、可辨認 □ 差：不清晰、不可辨認

（3）彩色多普勒超聲血流圖像

二尖瓣血流	□ 優：彩色血流超過心腔的2/3，且清晰 □ 良：彩色血流可達心腔的1/2，且清晰 □ 差：僅在二尖瓣口出現血流信號
二尖瓣血流實時性	□ 優：同步 □ 良：延遲 □ 差：不同步
三尖瓣反流 □ 有 □ 無	□ 優：反流束顯示清晰 □ 良：反流束顯示不清晰 □ 差：不能顯示反流

（四）儀器使用的安全性、穩定性評估

同附錄Ⅱ。

四、臨床試驗例數及確定理由

腔內探頭試驗為對不同受試者分別采用兩種器械（擬申報設備與對照機）探頭進行測量，評價兩種器械探頭所得結果實質等同，是非劣效試驗設計。

樣本量應符合統計學要求。假設對照腔內探頭圖像優良率為96%、非劣效界值10%（取對照機優良率的10%），則當顯著性水平為5%，把握度為80%時，試驗與對照探頭各需要樣本量61例，兩組合計為122例。

注1：上述受試者例數為腔內探頭預期圖像優良率為96%時的樣本量，具體臨床試驗時，廠家應根據各自的產品特性計算所需的樣本量。下表列出了不同的腔內探頭預期圖像優良率所對應的樣本量：

探頭預期圖像優良率	樣本量
88	166
90	142
94	89

上述樣本量為對同一類腔內探頭的一個應用部位進行臨床驗證時的要求, 例數應在探頭間均衡合理分配。原則上每個探頭的一個臨床應用部位例數不少于30例。

注2：為了加強臨床試驗質量控制，建議所有受試者均采用由中央計算機注冊系統分配受試者號的方法入選受試者，即：在受試者拿到計算機系統所分配的入選號的同時，將受試者的主要個人信息記錄在中央服務器中。

五、臨床試驗效果評價

對于每一檢查部位下包含多個器官及每一器官包含多項評價指標的情況，只有當該檢查部位下所有器官的所有分項指標均達到優或良時，對該部位的檢查效果才能判定為優或良。

對于主要終點圖像優良率，應分別給出試驗探頭及對照探頭各自的圖像優良率估計，并計算試驗探頭與對照探頭優良率的差值及差值的95%可信區間，如果優良率差值95%可信區間的下限大于-10%，即達到預先指明的非劣效界值，則可認為試驗探頭的檢測能力與對照探頭相當。

優良率評價的對象應為前文（二）中所述臨床應用部位。即需要對特定部位進行評價，如果對某一檢查部位，試驗探頭的優良率非劣效于對照探頭，則該試驗探頭上市后方可用于相應的部位。

在臨床試驗過程中不得出現嚴重的不良事件和嚴重穩定性問題。

六、臨床試驗報告及統計分析報告

臨床試驗方案的設計應由廠家、臨床專家和統計學家共同完成。統計分析人員應全程參與臨床試驗（包括：方案設計、數據管理、統計分析及統計分析報告）。

（一）臨床試驗報告

由組長單位根據統計分析報告，出具同一類探頭某一適應癥的臨床試驗總報告。

（二）統計分析報告

應將所有中心的同一類探頭同一適應癥（部位）的數據合并在一起進行統計分析，并對同一類探頭每一部位出具總的統計分析報告。

應對所有入選的受試者進行數據管理，遇有不清楚的問題時，應與原始記錄核對。統計分析應至少包括如下四部分：

1.臨床試驗完成情況描述：包括臨床試驗概況（篩選人數、入選人數、完成人數、失訪/退出/剔除人數等）；

2.基線描述：應對所有入選受試者（ITT分析集）的基線人口統計學指標及其他相關病史指標等進行描述；

3.效果評價：應對所有入選的受試者（ITT分析集）進行統計分析。對于主要評價指標，圖像優良率的組間比較采用調整中心效應的CMH(Cochran Mantel-Haenszel)比較檢驗，并給出圖像優良率的組間差值及其95%可信區間的估計；

4.安全性評價時，應對所有入選的受試者進行分析（SS分析集），不能遺漏所有發生的任何不良事件（包括實驗室指標：試驗前正常、試驗后異常并有臨床意義的事件）。同時，詳細描述各組病例出現的全部不良事件的具體表現、程度及其與研究產品的關系。



附錄IV  產品風險管理要求



一、要求

應關注擬注冊產品的風險管理報告。報告應扼要說明：

（一）在擬注冊產品的研制階段，已對其有關可能的危害及產生的風險進行了估計和評價，并有針對性地實施了降低風險的技術和管理方面的措施；

（二）在產品過程測試中部分驗證了這些措施的有效性，達到了通用和相應專用標準的要求；

（三）綜合剩余風險是可接受的；

（四）已有適當方法獲得相關生產和生產后信息。

二、風險管理報告的內容

（一）擬注冊產品的風險管理組織、人員資格及職責；

（二）擬注冊產品的組成及預期用途；

（三）擬注冊產品與安全性有關的特征的判定

應關注是否已按照YY/T 0316-2016安全性有關《醫療器械風險管理對醫療器械的應用》（以下簡稱標準）附錄C的34條提示，對照擬注冊產品的實際情況作針對性的簡明描述。

注意：擬注冊產品如存在34條提示以外的可能影響安全性的特征，也應做出說明。

（四）對擬注冊產品的可能危害、可預見事件序列和危害處境的判定

應關注是否已根據自身產品特點，根據標準附錄E的提示，對危害、可預見事件序列、危害處境及可導致的損害做出判定。下表舉例列出影像型超聲診斷設備常見危害，用以生產企業進行風險管理時作為參考：

編號	危害	可預見的事件序列	危害處境	損害
1	能量的危害
（1）	電能
①		電源輸入插口剩余電壓	濾波器剩余電壓斷開電源后不能快速泄放。	導致對人身電擊傷害
②		過量的漏電流	絕緣/隔離效果不符合要求。
③		通過應用部分（如：探頭）引起被檢查者觸電	1.隔離措施不足； 2.電介質強度達不到要求； 3．聲透鏡材料磨損、老化龜裂甚至脫落。
④		誤接觸高壓部分	1.保護接地沒有或失效； 2.高壓絕緣介質年久老化，絕緣性能下降，導致高壓擊穿。
（2）	熱能
①		非預期的或過量的探頭組件表面溫升	探頭壓電晶片振動的機械損耗、聲阻抗匹配不佳引起的損耗和高壓開關損耗。	引起人體組織過熱或?qū)е聼齻?/span>
②		超聲輸出聲強設置過高和/或輻照時間過長	超聲波攜帶的是機械能，部分被人體吸收并轉化為熱能。
（3）	機械力
①		操作者使探頭與人體完好皮膚接觸時用力過大	操作者缺乏相關常識。	引起被檢查者不適
②		穿刺導致風險	操作者不具備穿刺操作資格和能力	嚴重時可致死亡
③		銳邊或尖角	主機或/和探頭表面有銳邊或尖角。	使用者和被檢查者被劃傷
2	生物學危害
（1）		生物不相容性	1．與被檢查者接觸的探頭材料有致敏性； 2．與被檢查者接觸的探頭材料有刺激性； 3．與被檢查者接觸的探頭材料有細胞毒性。	產生致敏、刺激和細胞毒性反應
（2）		交叉感染	與被檢查者接觸的部分清潔/消毒不充分或不正確。	可導致死亡
3	環境危害
（1）		設備受到外界的電磁干擾	1.產品設計時電磁屏蔽及電路抗擾設計不充分； 2.未規定設備的使用環境。	不能正常工作
（2）		設備對外界的電磁輻射干擾	1.屏蔽、濾波及接地技術不完善 2.未規定設備的使用環境要求 3.設備內部信號線與電源線的相互干擾	引起其他設備不能正常工作
4	器械使用的危害
（1）		誤操作	1．未經培訓的人員使用操作； 2．使用程序過于復雜或使用說明書表達不當。	被檢查者不適、檢查結果存在不確定性
（2）		與消耗品、附件、其他醫療器械的不相容性	探頭上用的超聲耦合劑不相容	會影響成像，并對被檢查者皮膚造成不適。
5	聲輸出
（1）		被檢查者在診斷過程中接受的聲輻照劑量超過安全限度	設備故障或失控，導致過大超聲劑量作用于人體。	人體組織細胞失活
（2）		非預期的或過量超聲輸出的產生	產品聲輸出顯示功能失效或故障
6	軟件
（1）		軟件錯誤可能導致被檢查者圖像信息模糊；電信號控制不當	軟件未經正常的試驗、測試。	影響正確診斷 導致聲輸出不正確
（2）		面板上按鍵工作不正常	1.器件質量差； 2.單片機受外界干擾不能正常工作。	按鍵工作不正常或顯示亂碼
（3）		死機	容錯能力差	延誤診斷
7	臨床診斷的準確性	波形中的噪聲	偽像、圖像中的失真或所顯示數字值的誤差	可能改變診斷結果
8	人機工程	觀察困難	顯示信息不清晰,操作過于復雜, 操作點布置不符合人體特征與常規習慣。	操作員視力、體力容易疲勞

（五）明確風險可接收準則；

（六）對所判定的危害確定初始風險控制方案，列出控制措施實施證據清單；

（七）對采取控制措施后的剩余風險進行估計和評價；

（八）風險評審小組全體成員應審核并確認評審結論。



附錄Ⅴ   新技術風險管理要求



（一）三維成像

序號	風險點	控制方式
1	在3D/4D成像時，使用了不同病人的圖像生成三維圖像，導致誤診。	設計控制在同一時刻系統只存在一個當前病人。（病人管理和檢查管理）
2	在3D/4D成像時，生成的三維圖像和實際圖像不符合而導致誤診。	在操作手冊中說明，三維圖像的正確性受外在環境的影響很大，所以三維圖像對醫生僅具有參考價值，不能直接確診，一般和其他機器進行對比，或采用非超聲手段進行確診。
3	自動體積計算需要一段時間，在計算過程中，如果用戶不小心調節參數，會導致計算結果不準確，造成誤診。	自動體積計算過程，屏蔽參數調節。
4	彩色3D等功能采集需要一段時間，在采集過程中，如果用戶不小心移動軌跡球，會導致ROI變化，就會影響成像準確性，造成誤診。	彩色3D等功能采集過程，屏蔽ROI調節。



（二）造影成像

序號	風險點	控制方式
1	在診斷范圍內的MI下使用超聲造影劑可能造成心率失常。	應在說明書中增加相關注意事項，并提醒用戶查看造影劑包裝獲得相關詳細信息。
2	造影成像質量不佳，成像不清晰或不正確，導致誤診（比如在定量分析時錯誤選取可疑組織區域和正常組織區域）。	手冊中說明：注射造影劑前需要預置好成像參數，以避免造影過程中調節參數，影響造影過程圖像的一致性； 在操作手冊中說明，造影圖像對醫生僅具有參考價值，不能直接確診，一般和其他機器進行對比，或采用非超聲手段進行確診； 并增加相關的培訓。
3	造影檢查過程中，計時器不準或失效，導致檢查過程失敗。	設計確保計時器計時功能正確。
4	組織和造影圖像的顯示效果混合，混合的圖像不是同一時刻的解剖圖，錯誤定位感興趣的造影區在組織中的解剖位置，可能導致誤診。	造影的雙幅實時顯示同步，使用同一個回放進度條。
5	造影定量分析中標記于組織圖像和造影圖像的ROI實際關聯指示的區域不是同一時刻的解剖位置，對比參照錯誤，可能導致誤診。	造影的雙幅實時顯示同步，使用同一個回放進度條； ROI在組織圖像和造影圖像上同步關聯顯示。
6	造影擊破，通過觸發啟動系統發射高機械指數脈沖串，對擊破電壓和擊破過程時間控制不適當，超過安全值，引起組織傷害。	按照聲輸出安全要求，控制擊破過程時間中造影擊破下的聲輸出水平（主要是擊破電壓水平及機械指數）。（實際為了保證造影微泡的存活，造影成像的聲發射水平還要低于常規成像的聲發射水平。）
7	造影劑過敏	提醒醫生如果發現病人過敏，醫生要立即采取措施。



（三）彈性成像

序號	風險點	控制方式
1	彈性圖像成像效果不好或者不正確，導致誤診。	在操作手冊中說明： 1．彈性成像的操作要求； 2．彈性圖像對醫生僅具有參考價值，不能直接確診，一般和其他機器進行對比，或采用非超聲手段進行確診。
2	ROI范圍設置不足，未充分包括病灶及周圍正常組織，不能充分體現相對硬度，導致誤診。	操作手冊中要提示設置合理的ROI，一般為病灶尺寸的2倍以上。
3	壓力大小和壓放頻率施加不適當（過輕，容易將良性組織誤判為病變組織；過重，容易將病變組織誤判為良性組織），導致誤診。	系統實時顯示壓力位移條或壓力位移曲線； 位移不設最大最小值，依據曲線是否平滑且接近正弦波來判斷施力情況； 在壓力位移條或壓力位移曲線中以顏色來指示圖像質量，幫助用戶判斷質量較好的幀； 在用戶手冊上有提醒用戶注意的說明； 并增加相關的培訓。
4	采用的彩色圖譜色差過小，彩色彈性圖填充色彩不易區分，彈性圖像不清晰，引起誤診。	用于填充彈性圖像的色彩圖譜色差要大，易于區分不同組織。
5	采用的灰階圖譜亮度差別過小，灰階圖填充的圖像亮度區域不易區分，彈性圖像不清晰，引起誤診。	用于顯示灰階彈性圖像的灰階圖譜亮度差別要大，易于區分不同組織。
6	手動施壓帶來的外來機械能可能對患者造成傷害。	通過用戶手冊和培訓提高用戶使用水平,減少探頭運動速度和幅度； 通過用戶手冊告知用戶使用風險和適應癥。
7	機電裝置施壓帶來的外來機械能可能對患者造成傷害。	控制振動裝置的運動速度和幅度； 通過用戶手冊告知用戶使用風險和適應癥。
8	聲輸出超過診斷超聲的水平，探頭表面過熱。	彈性成像模式下聲輸出和探頭表面溫度條件的測試和報告； 通過用戶手冊告知用戶使用風險和適應癥。

附錄Ⅵ （示例）

醫療器械產品技術要求



醫療器械產品技術要求編號 ：



數字化彩色超聲診斷儀



1.產品型號/規格及其劃分說明

1.1結構與組成

產品由XXXX、XXXX、XXXXX組成，探頭包括XXXX、XXXX、XXXXX（如果探頭為選配件，應明確至少選配一把探頭）。

1.2產品型號

1.2.1型號命名（舉例）



型號間差異：（文字不足以描述的應增加圖示輔助說明）。



1.3 軟件信息

軟件名稱：

型號：

發布版本：

軟件完整版本各字段定義如下：





1.4基本規格和參數

探頭型號

中心頻率

探頭尺寸

類型

陣元數(個)

陣列長度

單個陣元尺寸

陣元排列方式

陣元材料

使用方式

預期與患者接觸部分材料

探頭外殼

聲透鏡材料

粘合劑



2.性能指標

2.1正常工作條件

a) 環境溫度范圍：

b) 相對濕度范圍：

c) 大氣壓力范圍：

d) 設備使用電源：

e) 輸入功率：

2.2外觀和結構

2.2.1外表應色澤均勻、表面整潔，無劃痕、裂縫等缺陷。

2.2.2面板上文字和標志應清楚易認、持久。

2.2.3控制和調節機構應靈活、可靠，緊固部位無松動。

2.3 安全要求

2.3.1通用安全

符合GB 9706.1-2007 《醫用電氣設備 第1部分：安全通用要求》。

符合GB 9706.15-2008 《醫用電氣設備 第1-1部分：安全通用要求  并列標準：醫用電氣系統安全要求》。

2.3.2專用安全

符合GB 9706.9-2008 《醫用電氣設備 第2-37部分：超聲診斷和監護設備安全專用要求》。

符合GB 9706.19-2000 《醫用電氣設備 第2部分：內窺鏡設備安全專用要求》。

2.3.3電磁兼容

符合YY 0505-2012《醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容要求和試驗》。

2.4產品性能要求

表1  B模式的基本性能要求

探頭型號
探頭類型
中心頻率（MHz）
B模式頻率范圍（MHz）
標稱頻率（MHz）
顯示頻率（MHz）
探測深度
側向分辨力
軸向分辨力
盲區(mm)
橫向幾何精度
縱向幾何精度
切片厚度
B模式下體積測量偏差

2.4.1聲工作頻率

聲工作頻率與標稱頻率的偏差應在±15%范圍之內。

2.4.2 探測深度

探測深度應符合表1的要求。

2.4.3側向分辨力

側向分辨力應符合表1的要求。

2.4.4軸向分辨力

軸向分辨力應符合表1的要求。

2.4.5盲區

盲區應符合表1的要求。

2.4.6切片厚度

切片厚度應符合表1的要求。

2.4.7橫向幾何位置精度

橫向幾何位置精度應符合表1的要求。

2.4.8縱向幾何位置精度

縱向幾何位置精度應符合表1的要求。

2.4.9周長和面積測量偏差

周長測量偏差應≤  。

面積測量偏差應≤  。

2.4.10 M模式性能指標：

具有M模式的彩超探頭，M模式的時間顯示誤差應≤  。

2.4.11三維超聲成像性能指標：

三維模式下超聲成像的探測深度、軸向分辨力，側向分辨力，盲區，幾何位置精度和三維重建體積測量偏差，符合表2的要求。

表2 三維模式性能要求

性能	性能指標
系統工作頻率MHz
探測深度
掃描方向側向分辨力
俯仰方向側向分辨力
軸向分辨力
盲區(mm)
掃描方向空間幾何位置精度(%)
俯仰方向空間幾何位置精度(%)
軸向空間幾何位置精度(%)
三維重建體積測量偏差（%）

2.4.12 電源電壓適應范圍

在額定電壓的±10%范圍內，彩超應能正常工作。

2.4.13 連續工作時間

連續工作時間應≥8小時，若B超為內部電源設備，則連續工作時間應≥  小時。

2.4.14彩色血流成像模式（CF、PDI）性能要求

2.4.14.1彩色血流成像模式下，適用的探頭在多普勒工作頻率下的探測深度應不小于表3的指標。

表 3：

穿透力 探頭		CF	PDI	PW	CW
探頭型號		≥  mm	≥  mm	≥  mm	≥  mm
		≥  mm	≥  mm	≥  mm	≥  mm

2.4.14.2彩色血流圖像在其所在管道的灰階圖像應基本重合。

2.4.14.3血流方向應能正確識別，無混疊現象。

2.4.15頻譜多普勒模式（PW、CW）性能要求

2.4.15.1頻譜多普勒模式下，各探頭在其多普勒工作頻率下的探測深度應不小于表3中的指標。

2.4.15.2彩色血流速度測量的測量誤差為≤±  %。

2.4.15.3脈沖波多普勒模式下的取樣區游標位置應準確。

2.4.16經顱多普勒應用性能指標

2.4.16.1聲工作頻率與標稱頻率的偏差應不大于±  %。

2.4.16.2具備經顱多普勒功能應用的探頭各標稱頻率下的流速測量范圍滿足表4的要求。

表4

探頭型號	超聲標稱頻率	流速測量范圍（cm/s）
		PW	CW
		不窄于  ～	不窄于  ～
		不窄于  ～	不窄于  ～



2.4.16.3流速測量最大誤差應不超過±  %。

2.4.16.4具備經顱多普勒功能應用的探頭最大工作距離滿足和最小工作距離滿足表5的要求

表5

探測深度 探頭型 號及頻率		PW		CW
		最大工作距離	最小工作距離	最大工作距離	最小工作距離
		≥  mm	≤  mm	≥  mm	≤  mm
		≥  mm	≤  mm	≥  mm	≤  mm



2.4.16.5超聲輸出功率應可調節。

2.4.16.6 PW模式下距離選通誤差不超過±   mm

2.4.16.7工作狀態和功能設置

2.4.17 造影劑成像性能指標

2.4.17.1造影成像深度

         造影成像可探測深度應滿足表6的要求

表 6

探頭	工作頻率(MHz)	探測深度	與B模式圖像重合性



2.4.17.2造影圖像與其所在管道的灰階圖像的重合性應符合表6的要求。

2.4.18  準靜態（靜態按壓）彈性成像性能指標

2.4.18.1準靜態彈性成像探測深度、空間分辨力、應變比（測量范圍、應變比準確性、測量重復性）、幾何成像精度（幾何誤差）應符合表7的要求。

表7

序號	探頭型號	探測 深度 （mm）	應變比			空間分辨力	幾何成像精度	與B模式圖像重合性
			測量范圍	測量的準確性	測量的重復性



2.4.18.2彈性成像靶點位置與B模式靶點位置無明顯錯位，重合性應符合表7的要求。

2.4.19  剪切波彈性成像性能指標

2.4.19.1剪切波彈性成像探測深度、空間分辨力、剪切波速度（測量準確性、測量重復性）、幾何誤差應符合表8的要求。

表8

序號	探頭型號	探測 深度 （mm）	剪切波速度		空間分辨力	幾何成像精度	與B模式圖像重合性
			測量的準確性	測量的重復性



2.4.19.2彈性成像靶點位置與B模式靶點位置無明顯錯位，重合性應符合表8的要求。

2.4.20  ECG心電門控性能指標

2.4.20.1 患者電極連接的命名和顏色

患者導聯線或電極端的插頭體的顏色及標準電極放置位置應符合表9的規定：

表9

患者電極連接標示	色碼	體表放置位置

2.4.20.2 過載保護

    對任意的患者電極在任意導聯選擇的組合情況下，施加網電源頻率的1V（p-v）差模電壓10s后，本設備應符合2.4.20.3、2.4.20.4、2.4.20.5的要求。

2.4.20.3 QRS波幅度和期間的范圍

    對于一持續的模擬ECG脈沖，設備應滿足2.4.20.5中心率范圍和準確度要求。QRS波幅度的最小范圍（+）從0.5mV到5mV，QRS波間期介于70ms到120ms之間。設備不應對QRS幅度小于或等于0.15mV的信號或間期小于或等于10ms的1Mv的信號有響應。

2.4.20.4 工頻電壓容差

    疊加于一組QRS波信號上，并滿足2.4.20.5所規定的心率顯示準確度誤差限值要求前提下的最大工頻正弦波峰-谷幅度應不低于100μV(p-v)。QRS信號應有0.5mV的幅度，100ms的間期和80bpm的重復率。如果設備中設置有工頻濾波器，在這個實驗中可以打開該濾波器。

2.4.20.5 心律的測量范圍和準確度

    心率計量程應是30bpm到200bpm，容許讀出誤差不超過輸入心率的±10%或5bpm中較大者。低于該量程低限的ECG輸入信號不應導致高于此低限的心率顯示，高于該量程高限的ECG輸入信號，直到300bpm，不應導致低于此高限的心率顯示。

2.4.21穿刺架

    應有穿刺架的材質、尺寸、耐腐蝕性等要求，穿刺架基本尺寸滿足表10要求：

表10

尺寸 穿刺架



2.4.22附件腳踏開關要求

腳踏開關符合YY1057-2016中的相關要求要求。

2.5 網絡安全要求

2.5.1數據接口：傳輸協議/存儲格式

2.5.2用戶訪問控制：用戶身份鑒別方法、用戶類型及權限

2.6成像模式和軟件功能

2.7環境試驗要求

環境試驗要求參考GB10152-2009、GB/T14710-2009、YY/T1420-2016標準的要求，按照環境試驗II組、機械環境II組，試驗時間、恢復時間及檢測項目按表11補充規定執行。

表11  環境試驗補充規定

環境試驗項目	試驗要求			檢測項目
	持續時間	恢復時間	負載狀態	中間或最后檢測	電源電壓
					額定值 -10%	額定值 +10%
額定工作低溫	1	-	額定工作			-
低溫貯存	4	4	-		額定值
額定工作高溫	1	-	額定工作		-
運行試驗	4	-	額定工作		-
高溫貯存	4	4	-		額定值
額定工作濕熱	4	-	額定工作		額定值
濕熱貯存	48	24	-		額定值
振動	-	-	-		額定值
碰撞	-	-	-		額定值
運輸	-	-	-		額定值

3.檢驗方法

3.1外觀與結構

通過目力觀察和實際操作，應符合2.2的要求。

3.2安全要求

3.2.1通用安全應符合如下標準的要求

GB 9706.1-2007 《醫用電氣設備 第1部分：安全通用要求》；

GB 9706.15-2008 《醫用電氣設備 第1-1部分：安全通用要求  并列標準：醫用電氣系統安全要求》。

3.2.2專用安全應符合如下標準的要求

GB 9706.9-2009-2008 《醫用電氣設備 第2-37部分：超聲診斷和監護設備安全專用要求》 ；

GB 9706.19-2000《醫用電氣設備 第2部分：內窺鏡設備安全專用要求》。

3.2.3電磁兼容

符合YY 0505-2012《醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容要求和試驗》。

3.3性能試驗

3.3.1聲工作頻率

按照YY/T1142-2013的規定檢測，將換能器與水聽器位置調整到探頭物理聚焦位置進行測試，結果應符合2.4.1、2.4.16.1的要求。

3.3.2探測深度

按照GB10152-2009 5.3.2的規定檢測,結果應符合2.4.2的要求。

3.3.3側向分辨力

按照GB10152-2009 5.3.3的規定檢測,結果應符合2.4.3的要求。

3.3.4軸向分辨力

按照GB10152-2009 5.3.4的規定檢測,結果應符合2.4.4的要求。

3.3.5盲區

按照GB10152-2009 5.3.5的規定檢測,結果應符合2.4.5的要求。

3.3.6切片厚度

按照GB10152-2009 5.3.6的規定檢測結果應符合2.4.6的要求。

3.3.7橫向幾何位置精度

按照GB10152-2009 5.3.7的規定檢測,結果應符合2.4.7的要求。

3.3.8縱向幾何位置精度

按照GB10152-2009 5.3.8的規定檢測,結果應符合2.4.8的要求。

3.3.9周長和面積測量偏差

按照GB10152-2009 5.3.9的規定檢測,結果應符合2.4.9的要求。

3.3.10  M 模式性能指標

按照YY/T 0108-2008的規定檢測,結果應符合2.4.10的要求。

3.3.11 三維超聲成像性能指標

按照YY／T1279-2015的規定,結果應符合2.4.11的要求。

3.3.12 電源電壓適應范圍

按照GB10152-2009 5.3.12的規定檢測,結果應符合2.4.12的要求。

3.3.13 連續工作時間

按照GB10152-2009 5.3.13的規定檢測,結果應符合2.4.13的要求。

3.3.14 彩色血流成像模式（CF/PDI）性能要求

按照YY0767-2009 5.2的規定檢測，結果應符合2.4.14的要求。

3.3.15 頻譜多普勒模式（PW、CW）性能要求

按照YY0767-2009 5.3的規定檢測，結果應符合2.4.15的要求。

3.3.16 經顱多普勒應用性能指標

按照YY/T 0593-2015 6.2.2（多普勒聲束軸和線靶夾角選用XX度）, 6.2.3, 6.2.4，6.2.5，6.3的規定，結果應符合2.4.16的要求。

3.3.17 造影劑成像性能要求

使用改制的多普勒體模（或造影專用體模），加注造影劑，在造影成像功能模式下測量成像深度，應符合2.4.17.1的要求。

使用改制的多普勒體模（或造影專用體模），加注造影劑，在造影成像功能模式下，仿血流的造影圖像與管道灰階圖像錯位不超過XXX，應符合2.4.17.2的要求。

應關注試驗方法是否已明確“明顯錯位或溢出”的判定準則。

3.3.18 準靜態彈性成像性能要求

3.3.18.1彈性成像探測深度

進入彈性成像模式，選取合適的頻率和靶標，以獲得被測靶標清晰的圖像。靶標圖像的下界面代表的深度即為探測深度。各探頭的探測深度應滿足2.4.18.1要求。

彈性成像應變比（測量范圍、測量的準確性及重復性）

進入彈性成像模式，選取合適的頻率和靶標，得到清晰的彈性模式下的成像，分別測量靶標和背景的應變比，測量應在同一幀圖像上進行，對靶標和背景取樣時，取樣尺寸應基本相同；深度應盡可能一致；對靶標取樣的尺寸應不超過靶標的尺寸范圍，在此條件下，取樣尺寸應盡可能大。按照YY1419-2016中5.2章的方法測得應變比的準確性和重復性。測量重復性用變異系數s來表示，其計算公式為：



其中，Xi為單次測量值，為各次測量值的算術平均值，n為測量次數，n≥5。所得到的結果應符合2.4.18.1中各表的要求。

3.3.18.2彈性成像空間分辨力

    按照YY1419-2016中5.3章的測量彈性成像模式下的空間分辨力，結果應符合2.4.18.1中各表的要求。

3.3.18.3幾何成像精度（即幾何誤差）

    進入彈性成像模式，選取合適的頻率和靶標，按制造商規定的方法得到清晰的聲彈性仿組織體模的圖像，用被測設備至少測量2個具有準確標稱楊氏模量的靶標，其中一個靶標的楊氏模量較背景大，另一個較背景小；和體模標示的圖像對比，以體模靶標標示的幾何尺寸為基準值，以設備上顯示的數值為測量值，按以下公式計算幾何成像精度，取最不利值幾何成像精度的計算應采用下述公式：

幾何成像精度=[(|測量值-基準值|)/基準值]*100%

結果應符合2.4.18.1中各表的要求。

3.3.18.4彈性成像圖像與B模式圖像應基本重合

    進入彈性成像模式，選取合適的頻率和靶標，按制造商規定的方法得到清晰的聲彈性仿組織體模的圖像。彈性成像圖像與灰階圖像錯位不超過XXX，符合2.4.18.2的要求。

3.3.19 基于輻射力的（剪切波）彈性成像性能要求

3.3.19.1彈性成像探測深度

    選擇適用的探頭，開啟彈性成像模式，在超聲彈性仿組織體模上選擇一個只有背景材料的區域，如在該區域中能進行相關彈性參數的測量，則該區域幾何中心位置所在的深度為最大探測深度。或者選一個距探頭表面最遠的，可以清晰成像的靶標的深度作為設備的最大探測深度，各探頭的探測深度應滿足2.4.19.1的要求。

3.3.19.2剪切波速度測量的準確性

    被測設備進入彈性成像模式，在制造商規定的與誤差相關的靶標尺寸范圍內，至少選擇3個不同靶標。對每個靶標，用被測設備測量靶標的剪切波速度，按照下式計算剪切波速度測量的準確性，取其中誤差最大值，應符合2.4.19.1的要求。

誤差=（|測量值-標稱值|）/標稱值*100%

3.3.19.3剪切波速度測量的重復性

在制造商規定的與重復性相關的靶標尺寸范圍內，至少選擇3個不同靶標。對每個靶標，用被測設備測量靶標的剪切波速度5次以上，按照下式計算剪切波速度的重復性，取其中最不利者，應符合2.4.19.1的要求。



其中，Xi為單次測量值，為各次測量值的算術平均值，n為測量次數，n≥5。



3.3.19.4空間分辨力

按照YY1480-2016中5.3章的測量彈性成像模式下的空間分辨力，結果應符合2.4.19.1中的要求。

3.3.19.5幾何誤差

在制造商規定的與幾何誤差相關的靶標尺寸范圍內，至少選擇3個不同靶標。對每個靶標，調節相關參數得到清晰的彈性圖像。以靶標標示的幾何尺寸為標稱值，以設備上顯示的尺寸為測量值，按照下式計算幾何誤差，取其中最不利者，應符合2.4.19.2的要求。

           （|D-D0|）/D0*100%

其中，D0為靶標的標稱尺寸；D為測量尺寸。

3.3.20 ECG心電門控性能指標

    按照YY1079-2008規定的方法及程序執行，結果滿足2.4.20的要求。

3.3.21穿刺架

    穿刺架表面耐腐蝕性采用相關標準中的試驗法，結果滿足2.4.21的要求，穿刺架的基本尺寸用通用量具進行測量，結果應該滿足2.4.21中表的要求。

3.3.22 腳踏開關

    按YY1057-2016的規定測試，腳踏開關應符合2.4.22的要求

3.4網絡安全要求

參照彩超使用說明書的操作，網絡安全的要求符合2.5的要求。

3.5成像功能和軟件功能

    按照說明書的操作說明，操作機器，彩超的成像功能和軟件功能應滿足2.6的要求。

3.6環境試驗

    環境試驗按GB10152-2009、GB/T14710-2009、YY/T1420-2016規定的方法及程序執行，試驗時間及條件應符合表11的補充規定，結果應符合2.7的要求。



附錄A（規范性附錄）安 全

A1.產品主要安全特征

A1.1按防電擊類型分類

A1.2按防電擊的程度分類

A1.3按對進液的防護程度分類

A1.4按在與空氣混合的易燃麻醉氣或與氧或氧化亞氮混合的易燃麻醉氣情況下使用時的安全程度分類

A1.5按運行模式分類

A1.6設備的額定電壓和頻率
A1.7設備的輸入功率

A1.8設備是否具有對除顫放電效應防護的應用部分

A1.9設備是否具有信號輸出或輸入部分

A1.10永久性安裝設備或非永久性安裝設備

A1.11電氣絕緣圖
