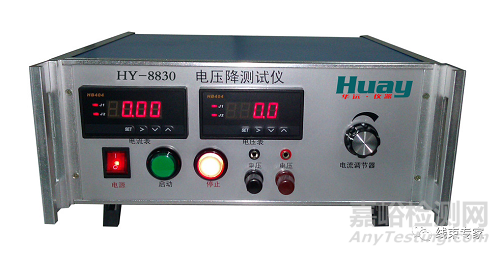

電壓降是我們線束人常見的專業詞匯，但是還有部分人不知道電壓降是什么，怎么去測量電壓降。接下來小編就為大家簡單科普一下，希望可以幫到你。
我們常說的電壓降又稱為電壓或電位差，表示為U，單位伏特（V），是描述電場力移動電荷做功本領的物理量。
線束行業的端子壓接常常參考USCAR 21的標準，那么小編就教你怎么去測量電壓降。
首先，見USCAR 21 原文：
電壓降測量過程
本測試用于端子壓接>6mm2導線電壓降測試。
目的
1. 本過程定義了高能級環境下靜態壓接連接電壓降的測量。本過程適用于驗證端子與線徑>6mm2導線連接。
2. 在樣品上加上電流以便測量電壓降。本測試過程中電源電壓允許浮動。
樣品
1. 每個測試高度至少準備10個樣品用于測試。需獲得至少3組連續壓接高度（最大、最小值和中值）的產品測量數據?？梢詼?zhǔn)備超過3組樣品同時測量以確保可以選出3組連續高度符合的樣品。在加速老化和電壓降測量后，這些樣品可用于拉力測試。
2. 準備3個樣品用于確定4.5.6.4-第6步電壓降計算扣除的參考值。這些“待扣除”樣品上需焊錫。在電壓降測試中所有樣品測試方法完全相同。這些“待扣除”樣品除了焊錫以外，端子種類、導線種類、樣品長度和其他樣品完全相同。本測試使用3個“待扣除”樣品電壓降的平均值。
注：建議樣品長度為150mm，可是>150mm的樣品也可接受，前提是在樣品的處理和使用過程中沒有影響。在本試驗的串連電路中，連接電源的樣品可能必須大于該尺寸。待扣除樣品和測試樣品長度相同。
3. 在樣品距端子壓接翼后邊緣75 ± 3 mm 處準備電壓降測量點。

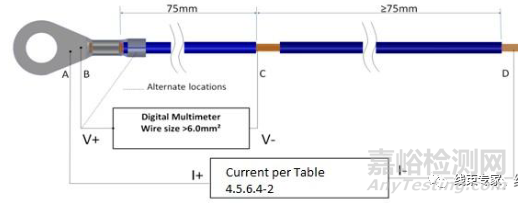

4. （為獲得一致的讀數）在圖4.5.6.2的測量點C處中間剝頭或端部剝頭，進行焊錫。如果塑線壓接翼未觸及芯線，電壓測試正極可以連接在塑線壓接翼上。
注：本標準中要求使用同一套樣品連續的進行高低溫和溫濕循環后進行測試 。
對于多芯線，大電流評估，電壓降測量最小的導線。測試電流基于所選擇的導線。
設備
1. 電壓0~20 V， 電流根據所需的直流電源DC（0~20V, 最小100A ）
2. 數字式電壓表
3. 測試臺。
注：測試樣品盡可能減少相對運動，以減少對測量值的影響。測試臺開發在空氣中。為保持測量重復性，盡量小心避免開窗導致的穿堂風、高頻輻射等影響。
步驟
1. 按照4.2節進行目視檢查
2. 根據表4.5.6.4-2和導線尺寸在圖4.5.6.2的A點和D點間加載電流。
3. 在樣品加載電流后等待溫度達到穩定。
4. 測量和記錄3個待扣除樣品電壓降。測量點位于壓接翼后邊緣75 ± 3 mm 處。這3個樣品的平均電壓降將用于第6步。（如果樣品連接進串連電路，焊錫樣品和其他樣品一起進行測試）。
5. 測量和記錄每個樣品端子和導線測量點B和C之間的電壓降。
6. 計算并記錄導線壓接處的電壓降：壓接電壓降等于第5步測量的整個樣品的電壓降，減去第4步測量的3個“待扣除”電壓降平均值。
注：只要B點和C點的電壓降測量可行，且不影響其他樣品測量，樣品可以全部串連在一起接在電源上。在使用電壓降方法驗證>6mm2 導線壓接過程，給兩個或多個端子加載電流的時候，可以在樣品兩端使用膨脹螺絲或進行端子壓接。用串連電路一次對所有樣品加載電流可以減少設置、測量、環境導致的錯誤或偏差。
當然，USCAR 21只是籠統地教你怎么去測，具體步驟沒有詳細，那么本次小編就具體教你怎么去測。
1. 首先準備兩個設備：
（1）VICTOR 8145B雙顯臺式數字萬用表（型號不限，根據自己選擇）
（2）DPS-3005D可調直流穩壓穩流電源（型號不限，根據自己選擇）
VICTOR 8145B雙顯臺式數字萬用表示意圖
DPS-3005D可調直流穩壓穩流電源示意圖
2. 接下來我們按照下面的步驟
1．使數字萬用表和穩流電源兩臺設備在“關”狀態。
2．檢查保證兩臺設備使電流源的輸出正端接紅接線柱，輸出負端接黑接線柱；
3．打開數字萬用表電源，按下“自動量程”按鈕和“直流電壓”按鈕。
4．打開穩流穩壓源電源，按下“
” 按鈕，將電壓調至0~20V。
5．將穩流穩壓源的測試筆接在測試樣品A、D點上，檢查保證接線正確后，再順時針慢慢調節穩流穩壓源上電流旋鈕，使輸出電流至所需要的穩定電流值，在打開“電壓輸出按鈕”
6．將數字萬用表的測試筆接在測試樣品的B、C點和D、C點上，分別記錄測量數值。
接法如下：（D2JB/C1UL標準：SAE/USCAR-21 版本號3 第24頁）
7．將數字萬用表測量出來的B、C點電壓值-D、C點電壓值，即可得出所測樣品的電壓降值。
8．將穩流穩流源調節旋鈕和穩壓調節旋鈕逆時針調至最小，關閉電源，再關閉數字萬用表電源，測試完畢。
3. 可接受標準：
（電壓降測試判定標準見SAE/USCAR-21 版本號3 第24、25頁）
