藥廠無菌制劑車間使用的自動配料系統，主要由濃配罐、稀配罐、無菌儲罐、緩沖罐、管道以及 PLC 控制系統組成，用于無菌藥品的溶解、配制。配料系統是無菌制劑生產過程中最關鍵的工序，為下一工序提供符合要求的中間體，是產品質量的有效保證。文章通過對自動配料系統性能測試相關技術進行研究，測試設備稱重、攪拌均勻度、在線清洗（CIP）以及在線滅菌（SIP）等功能，并進行稱重、核黃素和生物挑戰性等檢查，考察其性能測試方法的可靠性和有效性，不斷完善系統自身的性能測試方法，提高無菌藥品生產的質量，保障用藥安全。
藥液的配制是指灌裝前將原輔料和溶劑混合的過程，無菌制劑的產品分為最終滅菌產品和非最終滅菌產品，而非最終滅菌產品作為高風險的品種，其配制過程，則需要盡可能的采取措施，防止污染和交叉污染，采用具備自動清洗和自動滅菌功能的自動化配料系統進行無菌藥品的配制，可以有效降低微生物污染的風險，符合 GMP 的要求。
無菌制劑車間的自動配料系統，位于車間的 C 級潔凈區，是無菌藥品生產過程中最關鍵工序配料所使用的設備，為下一工序提供符合質量要求的中間體。按照無菌藥品工藝規程完成該配料過程，是產品質量有保證的前提，而自動配料系統安裝完成后，需對該系統進行設計、安裝、運行以及性能等測試，性能測試則作為整個過程中的重中之重。本文側重研究自動配料系統的性能測試方面，設計了數項測試技術，驗證其壓力保持、升降溫速度、稱重功能、攪拌功能、在線清洗（CIP）以及在線滅菌（SIP）等功能，通過測試數據結果證明該自動配料系統能夠按照既定工藝完成藥品的配制工序，提高了無菌藥品中間體的質量。
Part1 自動配料系統描述及工作原理
自動配料系統主要用于藥品生產過程中產品的配制過程，主要由濃配罐、稀配罐、無菌儲罐、緩沖罐、管道以及PLC 控制系統組成，整套系統具有精密采水定容、系統在線CIP 和 SIP、吹干保壓等功能，系統的排水口具有隔斷排水裝置，防止滅菌后冷卻形成的負壓倒吸，稀配罐按工藝進行定容，經過藥液過濾器過濾暫存罐，可以在暫存罐對其進行無菌取樣。在取得灌裝機供液信號后，將藥液經除菌過濾器過濾后壓入緩沖罐，供灌裝機灌裝藥液。
以上自動配料系統的配料罐均采用不銹鋼 SUS316L，罐體設有夾套，可加熱、冷卻或保溫。內表面采用鏡面拋光，無衛生死角，全封閉的設計確保物料始終處在隔離狀態下。封頭均經旋壓加工，攪拌裝置采用衛生級機械密封，接口采用 ISO 標準快裝卡箍式，均符合 GMP 標準。設備配有 CIP清洗噴頭、視鏡、法蘭式快開人孔等裝置，溶解罐、精配罐和暫存罐均配有無菌空氣呼吸器、稱重模塊。自動配料系統的工作原理，首先是在濃配罐進行藥液配制，然后在稀配罐按藥品工藝進行定容，藥液經過除菌過濾器過濾至無菌儲罐（可在無菌儲罐對其進行無菌取樣），在取得灌裝機供液信號后，最終將藥液經除菌過濾后壓入緩沖罐，供灌裝機灌裝藥液，其稀配罐和無菌儲罐均配置無菌空氣呼吸器和稱重模塊，并配有 CIP 清洗噴頭，可通過視鏡進行觀察，其法蘭式快開人孔裝置可提供物料的進入。
Part2 性能測試部分
1 材料與設備
材料與試劑：注射用水、嗜熱脂肪桿菌芽孢生物指示劑、核黃素。儀器與設備：電子秤、黑光燈、溫度驗證探頭、可見分光光度計、生化培養箱。
2 測試方法
壓力保持效果測試
壓力保持效果測試，是為了確認自動化配料系統在運行或者停止的狀態下，對其進行加壓，使系統內部和外部環境完全隔離，測試其壓力保持的效果，看是否能杜絕交叉污染和安全隱患。
（1）測試步驟：①手動對配料系統進行加壓至 0.15 MPa～0.20 MPa（采用壓縮空氣加壓）；②加壓完成后，確認所有排污閥門、過濾器閥門等處于關閉狀態；③記錄各閥門壓力傳感器上的初始壓力；④待時間經過 24 h 以上，記錄各個閥門上壓力表讀數。
（2）判定標準：保壓應能持續 24 h 以上，壓力應能持續保持正壓，且壓力變化值應不能超過 0.04 MPa。

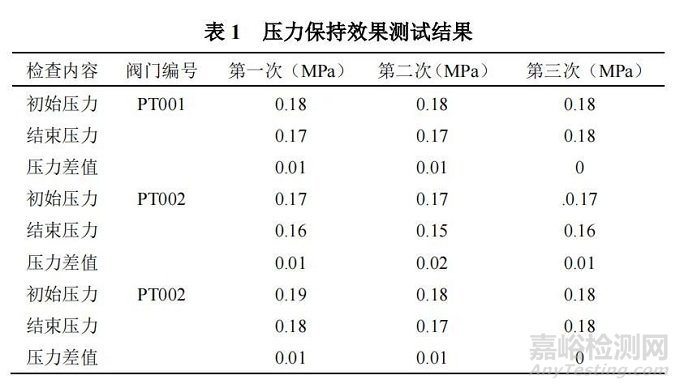

（3）試驗結果：壓力保持測試結果如表 1 所示。
由表 1 可以看出，罐體經過三次 24 h 的壓力保持測試，壓力變化值均未超過 0.04 MPa 的標準值，說明該配料系統在規定時限內能保持正壓，能有效防止外界污染氣體進入該系統造成污染的后果，該測試方法有效。
濃配罐升降溫速度及恒溫效果測試
在系統自動模式下運行過程中，通過濃配罐罐體夾套升降溫測試，考察其溫度是否在要求范圍內，檢查其升降溫以及恒溫效果是否符合要求。
（1）測試步驟。①濃配罐采集注射用水 300 L，模擬工藝溶解步驟，攪拌 80 min；②對罐體夾套通入蒸汽，記錄初始溫度及罐體溫度達到 80℃的時間；③罐體維持 80℃，記錄通入蒸汽保持罐體 80℃的時間；④對罐體通入冷凍水，記錄罐體從 80℃下降到 60℃的時間。
（2）判定標準。罐體應能保持工藝所需溫度（80℃）30 min；罐體升溫、降溫所需時間應小于 30 min。

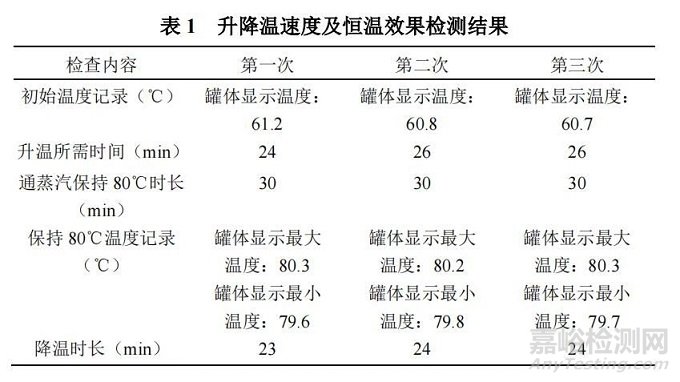

（3）試驗結果。升降溫速度及恒溫效果檢查結果如表 1 所示。
由表 1 可以看出，罐體的升降溫速度均在合格范圍內，且罐體能保持工藝所需溫度，說明罐體升降溫及恒溫性能測試符合要求。
稱重功能測試
通過采用標準砝碼對稀配罐進行稱量準確度測試，考察其稱重偏差是否在合格范圍內。
（1）測試步驟：①對稀配罐稱重模塊數值調零；②在稀配罐內逐個增加標準砝碼（每個 20 kg）至 120 kg，并從顯示屏讀出每次稱重模塊累計重量；③取讀數與砝碼累加重量進行比較，計算稱重偏差。
（2）判定標準：稱重偏差應≤±0.5%。

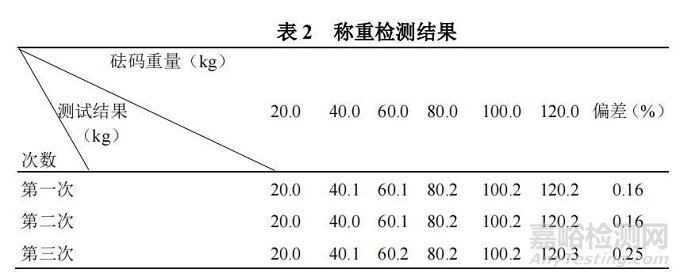

（3）測試結果：稱重功能測試結果如表 2 所示。
通過三次測試數據表明，稀配罐稱重測試數值與標準砝碼之間偏差均在合格標準范圍內，測試方法有效、準確。
攪拌均勻度測試
藥液配制過程中，由于藥液有粘稠性，不同的攪拌速度下其溶解過后均勻度也不盡相同，為了考察濃配罐的攪拌均勻度，可以設置不同的轉速，如 75%、100%、125%，以相似性質的物料代替藥液加入至濃配罐中，待攪拌均勻后，可在罐內不同部位取樣檢測，通過考察攪拌均勻性，來檢測該攪拌系統是否達到攪拌均勻的要求。
（1）檢測方法如下。
①于濃配罐內加入 3 kg 牛血清蛋白，并加入 300 L 注射用水稀釋成每 1 mL 含 10 mg 的溶液。
②分別設置轉速 45 r/min、60 r/min 和 75 r/min 進行攪拌，各攪拌 20 min。
③攪拌結束后，分別于罐體內部的上、中、下層以及每層的左、中、右各取一個點的樣品進行蛋白質含量檢查，并計算蛋白質含量 RSD 值。
（2）判定標準。
在罐體不同攪拌速度下，不同位置各個取樣點蛋白質含量 RSD 應≤2.0%。
（3）試驗結果。

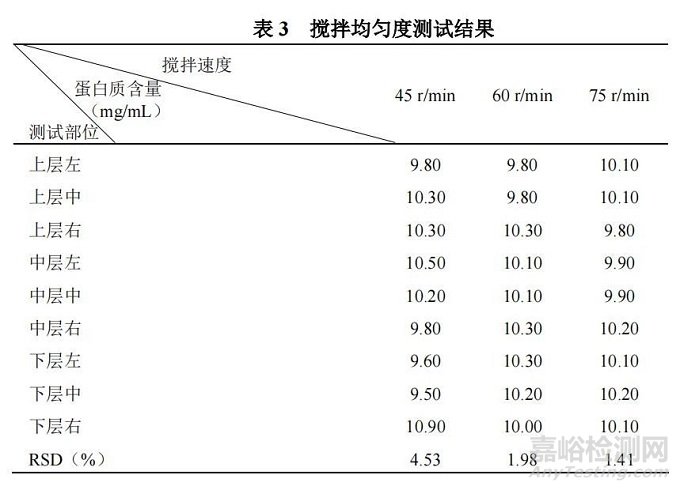

蛋白質含量測試結果如表 3 所示。
通過測試數據表明，45 r/min 轉速下，蛋白質含量 RSD為 4.53%，結果不符合測試要求，但 60 r/min 和 75 r/min 轉速下，含量 RSD 分別為 1.98%和 1.41%，結果符合要求，說明設備可采用 60 r/min 的速度進行攪拌，此攪拌速度下藥液可充分?jǐn)噭颉?/span>
在線清洗（CIP）檢測
通過在罐體內部噴灑核黃素，啟動自動配料系統進行噴淋沖洗，采用黑光燈（365 nm）進行觀察是否有明顯黃色熒光，來考察自動配料系統經過自動清潔程序后，是否清潔完全，無異物殘留。
（1）檢測方法。
①取核黃素適量，配成 0.2 g/L 的溶液，分別噴灑于濃配罐、稀配罐、過濾器、緩沖罐內表面，并確保罐體內表面可被均勻噴灑；
②用黑光燈（365 nm）進行檢查，確定有明顯的黃色熒光；
③待罐體干燥 1h 后，啟動自動配料系統在線清洗（CIP）程序，清洗后，用黑光燈進行檢查。
（2）判定標準。
按在線清潔程序進行清潔后，設備內部在黑光燈下應無熒光。
（3）試驗結果。
在線清洗（CIP）測試結果如表 4 所示。
通過檢測數據表明，經過自動配料系統在線清洗過后，均無觀察到熒光存在，說明系統清潔完全，可按既定清潔程序進行清洗罐體。
在線滅菌（SIP）檢測
由于無菌產品的特殊性，自動配料系統在經過配液、清洗過后，需要對系統進行在線滅菌（SIP）操作，以去除微生物，防止微生物的滋生影響藥品質量。設置系統滅菌溫度121℃，滅菌 30 min，采用溫度驗證探頭對自動配料系統滅菌程序進行監測，并進行生物挑戰性試驗，可確保系統經過在線滅菌程序后，證實充分殺死細菌，保障藥品生產過程。
（1）檢測方法。

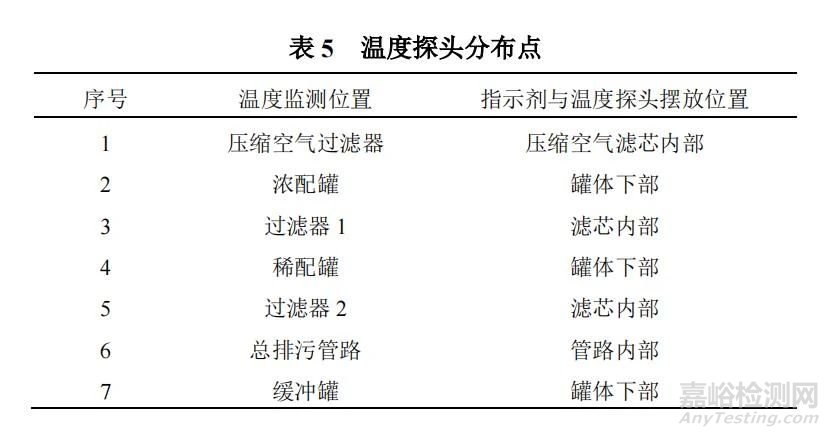

①采用無線溫度探頭與有線溫度探頭結合的方式，將探頭放置于罐體及管路不同位置，且溫度探頭盡可能安放在低溫點。
②取嗜熱脂肪桿菌芽孢生物指示劑放置于溫度探頭位置處進行生物挑戰性試驗。
③啟動在線滅菌程序，并對溫度進行監測。
（2）判定標準。
①溫度探頭溫度均≥121℃。
②最低 F0 值應≥12。
③生物指示劑陽性對照試驗應呈正反應。
④滅菌后的生物指示劑經過培養后應呈負反應（即無菌、培養基無顏色變化）。
（3）試驗結果。

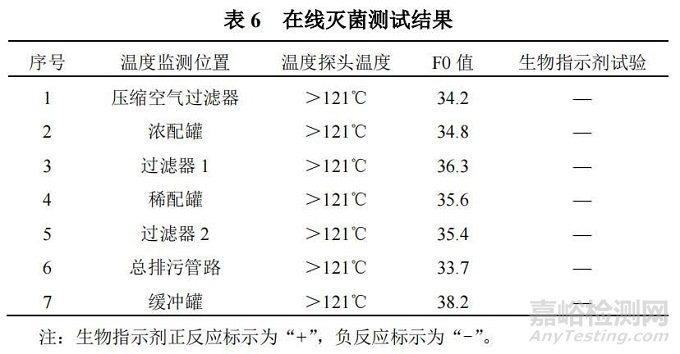

在線滅菌殺滅細菌測試結果如表 6 所示。
通過測試數據表明，系統在線滅菌過程后，各檢測點溫度均大于 121℃，滅菌 F0 值均大于 12，且生物挑戰性試驗結果均為負反應，說明系統性能檢測合格，符合驗收要求，通過該測試項目，可以準確反映系統滅菌效果，為下一批次產品的生產提供無菌保障。
Part3 結論
通過對自動配料系統性能測試技術的研究，其測試結果完全符合要求，證明了該測試技術的可靠性和有效性，并由此說明該性能測試方案是合乎日常生產實際的。然而，系統的性能測試方法通常不止上述這幾項測試方法，技術人員還可以從中開發更多測試項目，完善自動配料系統的性能測試方法，從而發現系統運行過程中存在的問題，減少由于系統自身問題存在的缺陷，保證藥品生產的質量。
參考文獻
[1] 國家食品藥品監督管理局藥品認證管理中心. 藥品 GMP指南——無菌藥品[M]. 北京: 中國醫藥科技出版社，2011.
[2] 張志峰. 無菌全自動化配液系統在線滅菌解決方案[J]. 中國制藥信息，2015(3): 14-17.
[3] 馬義嶺，郭永學，王云寶，等.制藥設備與工藝驗證[M].北京: 化學工業出版社，2019.
