英特爾與臺積電關于先進制程節點中的相同SRAM面積微縮成果對比

在4月15日的公眾號發文中我們?cè)敿?xì)闡述了英特爾基于18A工藝節點RibbonFET與PowerVia技術的高容量(HCC)/高密度(HDC)6T SRAM架構：相較FinFET方案,HCC與HDC存儲單元面積分別縮減至0.77倍與0.88倍,對應0.023μm²與0.021μm²。通過優化傳輸門(PG)與下拉管(PD)比例,可在讀寫路徑間實現最低VMIN。RibbonFET技術使HDC/HCC存儲單元無需依賴字線欠壓驅動(WLUD)等輔助電路即可達成具有競爭優勢的VMIN,并在全壓驅動下獲得額外讀取性能增益。

臺積電在2025年ISSCC SRAM專題會議中詳述其2nm(N2)節點的SRAM微縮路線。SRAM微縮在3nm節點停滯之后,于2nm節點實現部分重啟。臺積電基于2nm的SRAM宏單元采用0.021μm²存儲單元,陣列規模為4096×145(總?cè)萘?80Kb)。相較前代節點,存儲密度提升10%,達到38.1Mb/mm²。為實現這一目標,臺積電通過最大化存儲單元陣列規模并最小化外圍電路:2nm納米片晶體管技術改善了存儲單元的開關電流比,使得單條位線(BL)可負載的單元數量翻倍。相較于FinFET技術最大256單元/BL的限制,2nm技術允許其擴展至512單元/BL。此外,采用飛行位線(FBL)架構進一步提升了陣列效率。這本質上是利用納米片晶體管(NSH)較FinFET更優的Ion/Ioff特性,重構外圍電路設計。

綜上所述,盡管技術路徑不同(納米片vs納米帶),臺積電N2與英特爾18A均實現SRAM存儲單元0.021μm²級密度。從單純追求特征尺寸微縮,轉向器件結構創新(GAA)與系統級供電/互連優化(PowerVia/FBL)的協同設計。新型晶體管通過Ion/Ioff提升,推動存儲陣列規模擴展與外圍電路精簡,為存算一體架構奠定物理基礎。

演講摘要

在本文中,臺積電(TSMC)提出了一種基于2nm CMOS納米片工藝的38.1Mb/mm² 高密度SRAM設計,用于高密度與高能效計算應用。該設計采用0.021um²的高密度存儲單元,并通過設計-工藝協同優化(DTCO),使整體SRAM密度較前代技術節點提升1.1倍。

半導體賦能創新,智享生活

Outline

SRAM存儲單元及微縮趨勢

SRAM設計技術

最大化存儲單元效率

遠端寫入輔助(FE-write assist)技術

遠端預充電器(FE-pre-charger)

高性能計算雙泵(Double pump)SRAM架構

芯片實測結果

總結

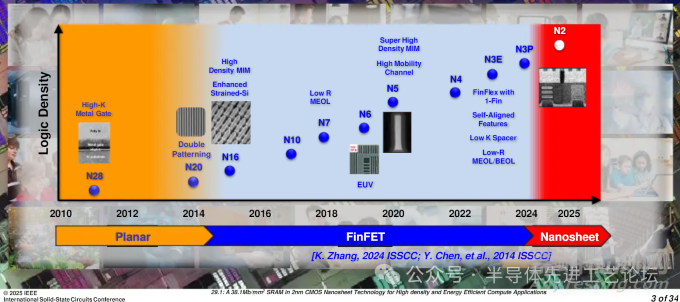

成功邁入納米片(NS)晶體管時代

基于三維集成電路(3DIC)技術定義和優化,實現高能效計算與系統集成。

每根位線的存儲單元數量

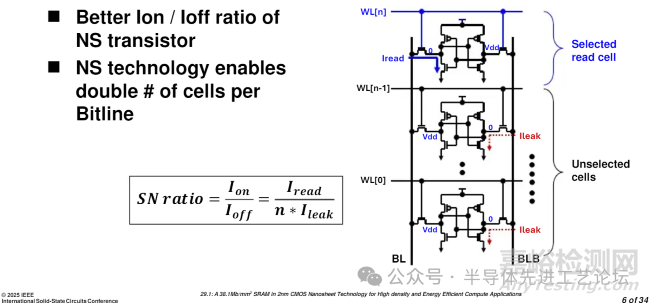

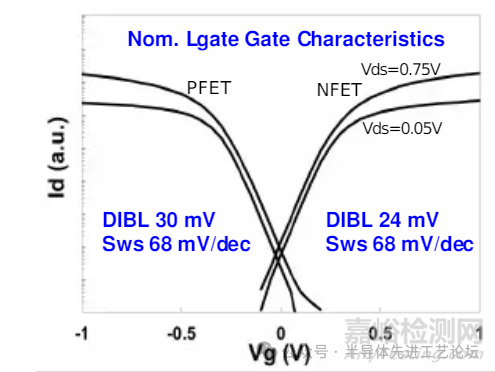

更優的納米片晶體管(NS)開態/關態電流比(Ion/Ioff)

納米片(NS)技術實現每根位線存儲單元數量翻倍

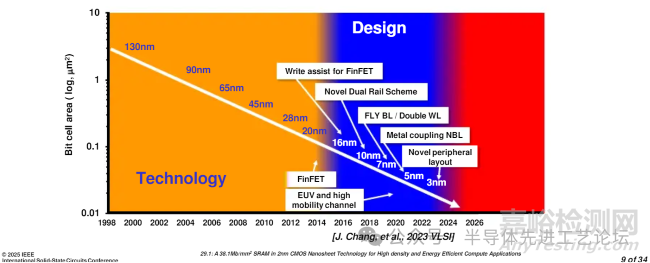

SRAM存儲單元及微縮趨勢

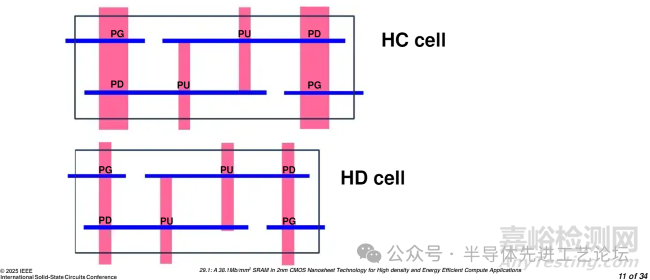

基于納米片技術的高容量(HC,High-Capacity)/高密度(HD,High-Density)存儲單元

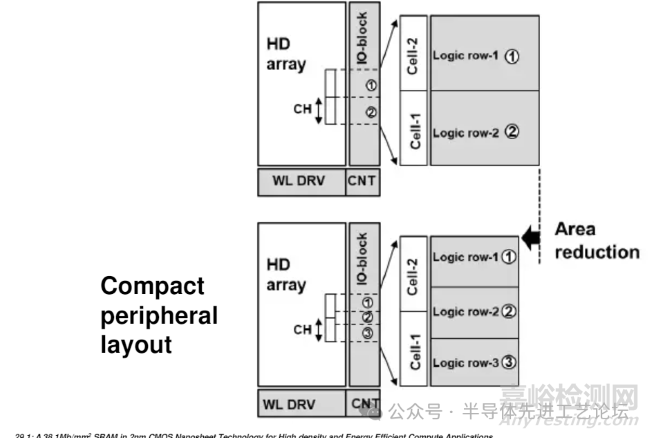

高密度存儲單元(HD Cell)的外圍電路布局方案

采用2位-3行結構的緊湊型外圍布局是高密度SRAM面積微縮的關鍵調節手段。

高容量存儲單元(HC Cell)的類似布局技術

緊湊的外圍電路布局可實現高密度(HD)宏單元微縮

N2工藝高密度(HD)位密度 >38.1Mb/mm²

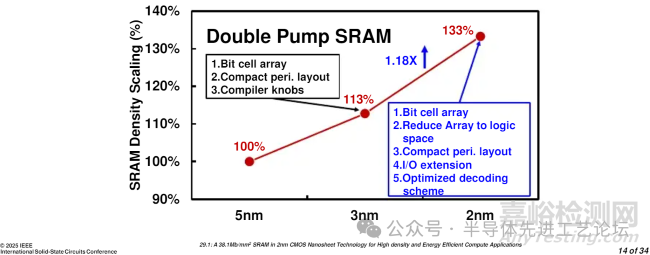

設計工藝協同優化(DTCO)推動高容量SRAM宏單元持續微縮

1.18倍密度提升(相較于3nm工藝)

SRAM設計技術

最大化存儲單元效率

遠端寫入輔助(FE-write assist)技術

遠端預充電器(FE-pre-charger)

高性能計算雙泵(Double pump) SRAM 架構

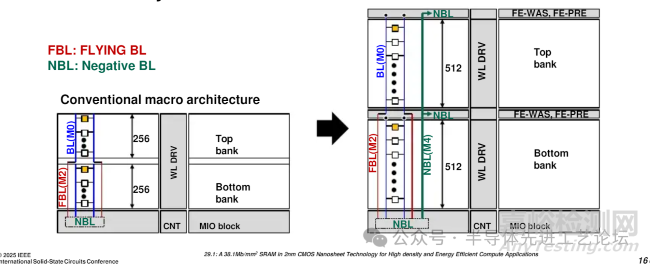

HD宏單元布局規劃

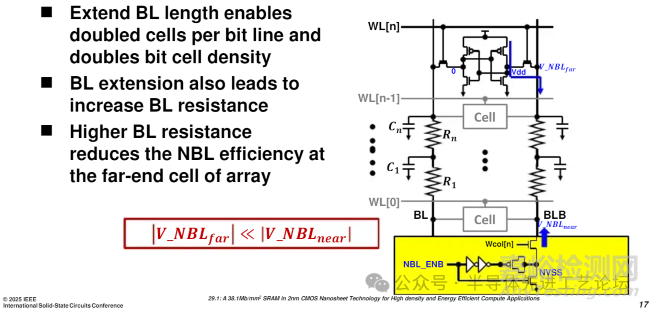

遠側存儲陣列的NBL升壓技術挑戰

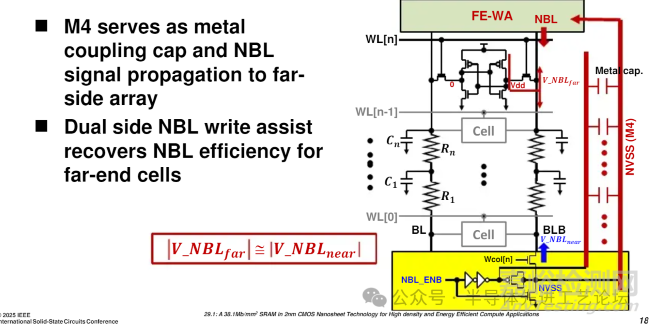

遠端寫入輔助(Far End Write Assist)技術

M4金屬層充當耦合電容,并負責將 NBL(負位線)信號傳輸至遠側存儲陣列。

雙側NBL寫入輔助技術可恢復遠端存儲單元的負位線效率

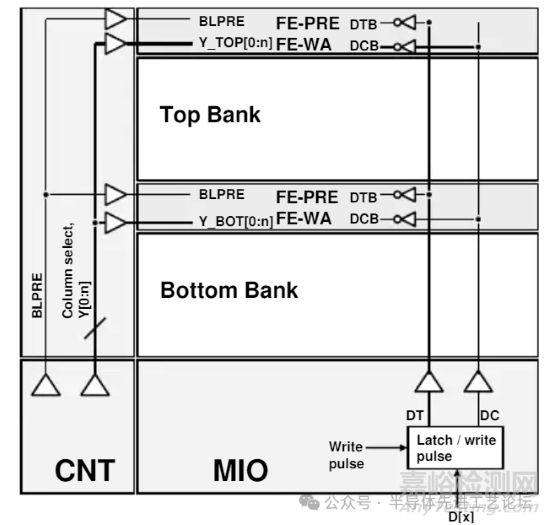

雙側預充電器與寫入驅動器

位線預充電與列選信號傳輸至陣列遠側

寫入數據信號(Write Data Signals)

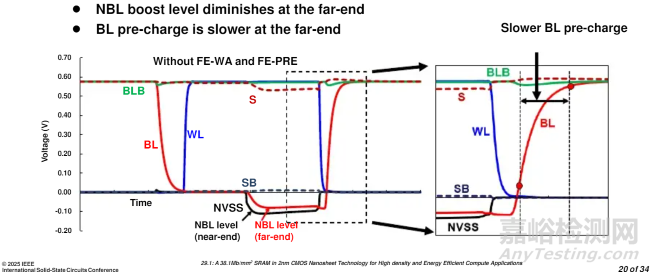

由于位線(BL)RC參數增加

負位線(NBL)升壓電平在遠端衰減

位線(BL)預充電速度在遠端變慢

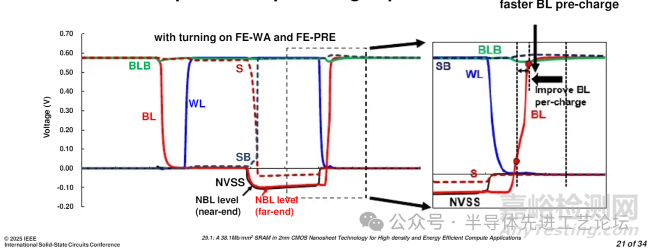

采用遠端寫入輔助(FE-WA)與遠端預充電(FE-PRE)的仿真波形

FE-PRE技術顯著提升位線(BL)預充電速度

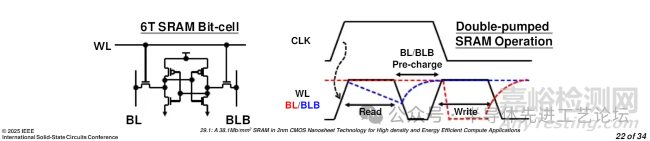

AI/HPC對高內存帶寬的需求: 雙泵6T SRAM設計

相較于8T(雙端口)SRAM的密度優勢

在1R1W操作場景下,較單端口SRAM實現更高帶寬與最大頻率。

核心調控手段: 雙軌追蹤技術、NS技術與電路優化

1.06倍最大頻率提升(相較于3nm工藝)

核心調控手段: NS技術、緊湊外圍布局與雙軌追蹤技術

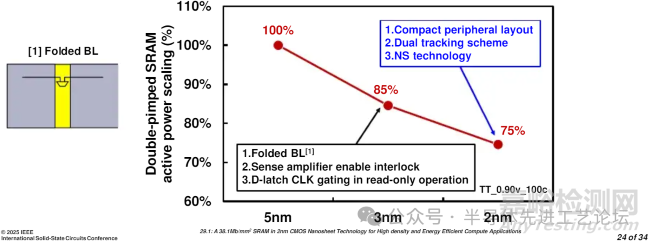

動態功耗降低: 較3nm工藝標準宏單元(Macro)減少11%

能效提升: 較3nm基準工藝實現約1.19倍增益

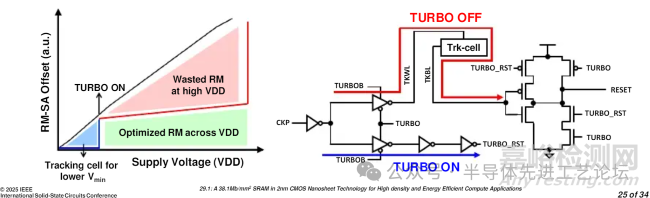

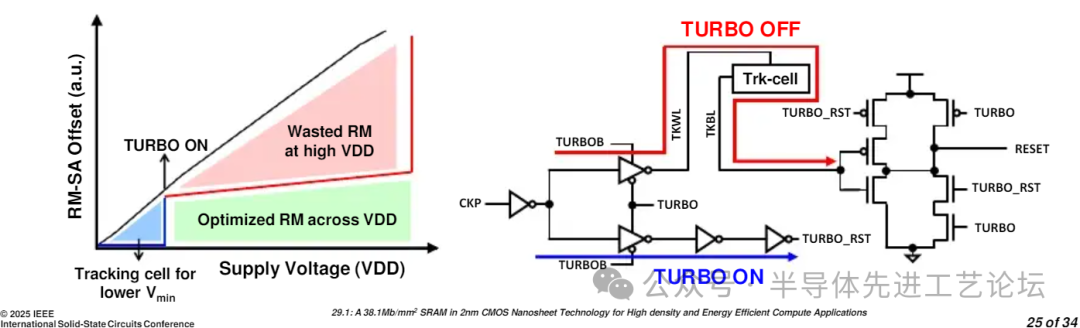

TURBO ON模式: 繞過追蹤單元以優化設計裕量

Fmax提升6.3%,同時保持充足的讀取/寫入裕量(RM/WM)。

動態功耗降低11.5%: 通過減少BL/BLB電壓擺幅實現

TURBO OFF模式: 追蹤單元可實現更低的最小工作電壓(Vmin)操作

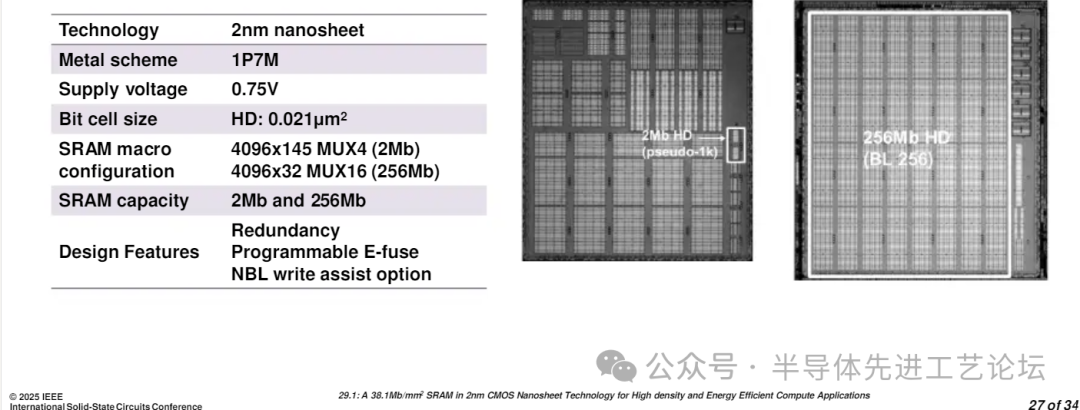

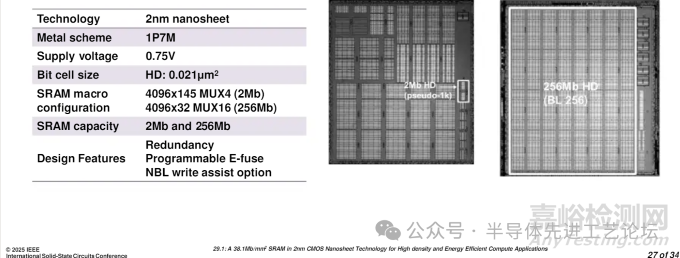

芯片實測結果

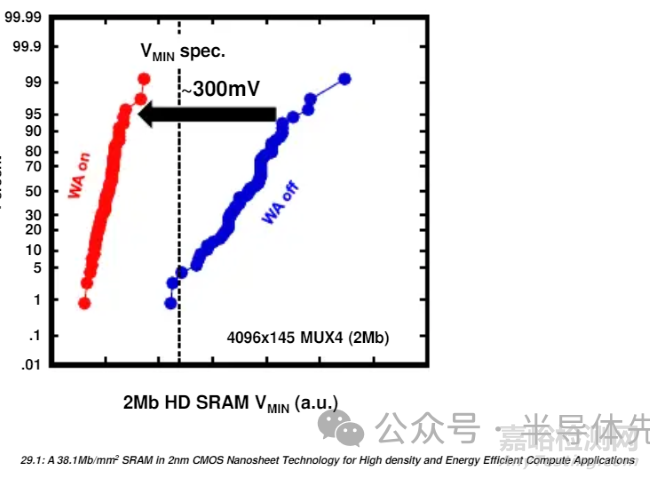

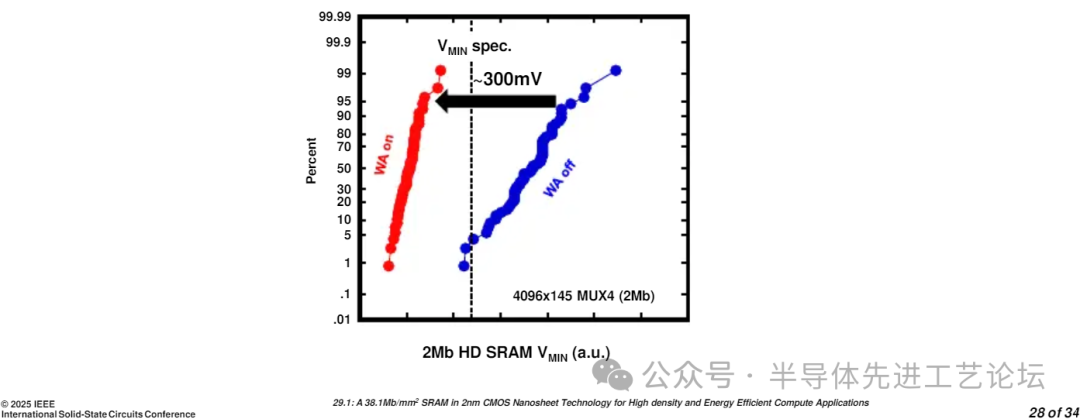

2Mb高密度(HD)SRAM最低工作電壓(VMIN)累積分布圖

寫入輔助(Write Assist)技術使2Mb高密度(HD)SRAM的偽1024cells/BL設計最低工作電壓(VMIN)降低超300mV。

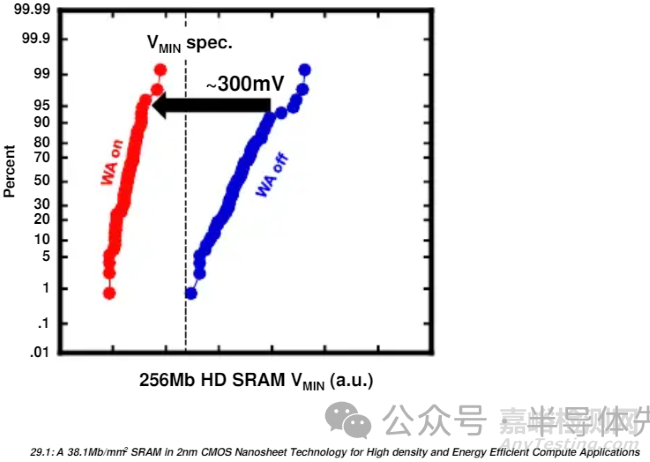

寫入輔助(Write Assist)技術使256Mb高密度(HD)SRAM(256 cells/BL)的最低工作電壓降低超300mV。

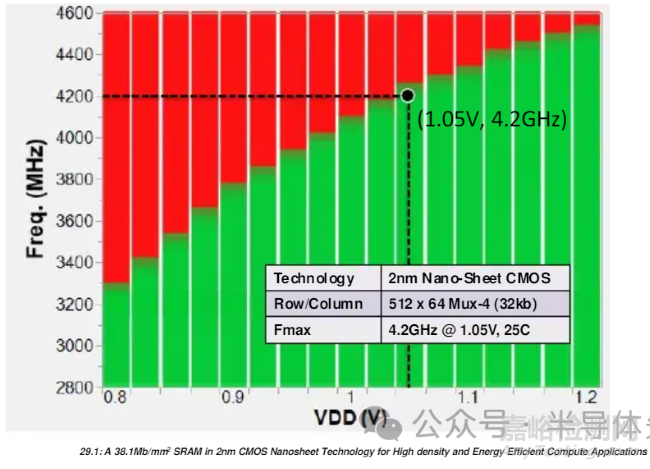

雙泵SRAM最大工作頻率(Fmax)參數掃描分析圖

總結

成功在2nm納米片(Nanosheet)工藝上驗證全功能高密度(HD)SRAM,實現38.1Mb/mm²存儲密度。

采用雙軌追蹤(Dual-Tracking)技術方案的高容量(HC)SRAM在1.05V電壓下實現4.2GHz工作頻率,較3nm工藝能效提升約1.19倍。
