本文是聯發科(MediaTek)存儲器電路設計專家Sushil Kumar在2025年第72屆國際固態電路會議(ISSCC)SRAM專題會議上發表的題為《A 3nm FinFET 2.2Gsearch/s 0.305fJ/b TCAM with Dynamically Gated Search Lines for Data-Center ASICs》的演講,闡述了聯發科新研發的一款采用3納米Fin-FET工藝的TCAM存儲器,該存儲器設計創新性地引入了動態門控搜索線技術,專為數據中心專用集成電路(ASIC)打造。
演講摘要
數據包分類與轉發是數據中心網絡(DCN)核心組件(如交換機、路由器)的基礎功能,用于高效管理和引導網絡流量。數據包分類通過解析包頭信息識別流量特征,進而執行訪問控制(ACL)、服務質量(QoS)等策略;數據包轉發則依據路由表確定數據包的下一跳路徑。三態內容尋址存儲器(TCAM)通過并行內存搜索將輸入數據包頭與存儲規則進行比對,從而加速這兩項任務。TCAM提供的快速并行查找功能,使其成為DCN專用集成電路(ASIC)不可或缺的基礎IP核。然而TCAM存在顯著能耗代價——全條目并行搜索功耗密集,這將影響網絡設備的運行效率、可靠性及環境足跡。為降低DCN-TCAM功耗,聯發科設計了一款基于3nm FinFET工藝、支持2.2G次搜索/秒、能效0.305fJ/比特的TCAM,其創新設計包括: (1)動態門控搜索線(DGSL)架構,可實現37.4%的功耗節省與46.6%的峰值電流降低; (2)非對稱分割架構(ASA),可帶來與位寬相關的額外節電效益。
Outline
數據中心網絡專用集成電路(ASIC,Application Specific Integrated Circuit)
網絡規則的空間局部性
TCAM(三態內容尋址存儲器)結構框圖
基準TCAM架構及其挑戰
動態門控搜索線(DGSL,Dynamically Gated Search Line)架構
• 動態搜索線(SL)的節能設計
• 峰值電流降低
非對稱分割架構(ASA)
與現有技術的對比優勢
總結與結論
數據中心網絡專用集成電路(ASIC)
組成部分
• 互聯網交換機與路由器
核心任務
• 分類(Classification): 基于策略
• 轉發(Forwarding): 基于路由表
訪問控制列表(ACL)
• 規則集合: 策略/路由表
DCN ASIC 的核心需求
• 高速并行查找
• 大容量規則存儲

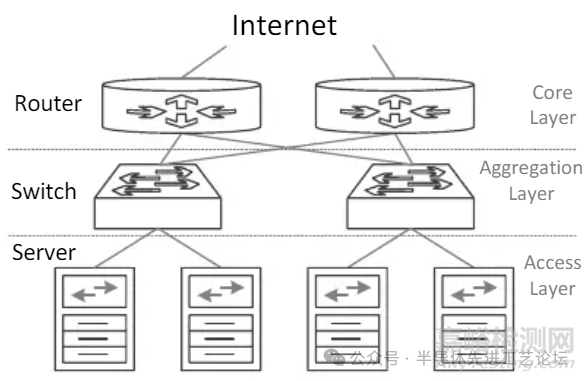

典型數據中心網絡架構
TCAM(三態內容尋址存儲器): DCN ASIC 的基礎IP核

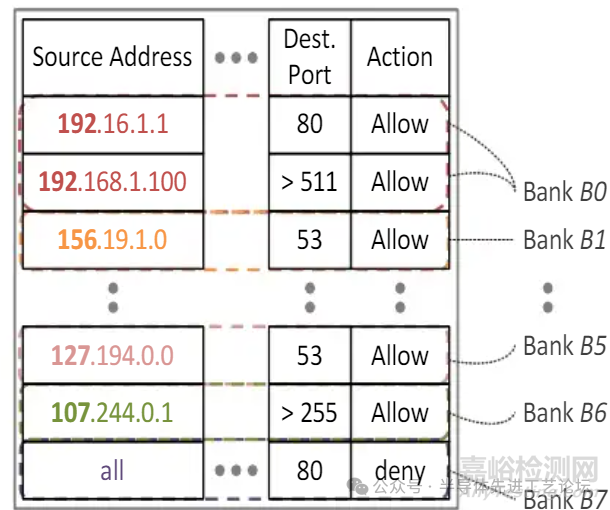

網絡規則的空間局部性
規則的相似性與優先級
• 相似規則通常相鄰存儲: 內容相似的規則傾向于被編程在彼此靠近的位置
TCAM劃分為8個存儲塊(Bank)
• 每個存儲塊代表不同的優先級層級
匹配規則的空間局部性
• 若某個搜索關鍵字匹配了特定條目,則后續匹配條目很可能位于其附近。
• 若數據包匹配了存儲塊 B6 中的規則，則不太可能同時匹配存儲塊 B0 中的規則。
TCAM (三態內容尋址存儲器)結構框圖
TCAM 結構框圖
規格
• 512條目×220位
接口信號
• 控制輸入: CK(Clock)：時鐘信號；SR(Search Enable)：搜索使能信號
• 數據輸入: SD(Search Data Input): 待搜索數據輸入(220 位)
• 輸出: HIT(匹配結果): 若SDI與某條目?jī)?nèi)容匹配則輸出高電平,否則輸出低電平。
存儲塊架構
• 512條目均分為8個存儲塊(Bank),每塊含 64 條目。

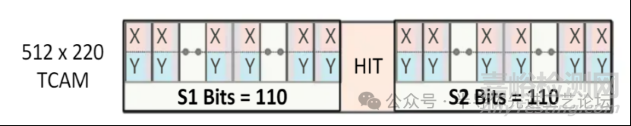

• 220位SDI拆分為2級匹配寬度(每級110 位)
• 每存儲塊每級為64條目×110位

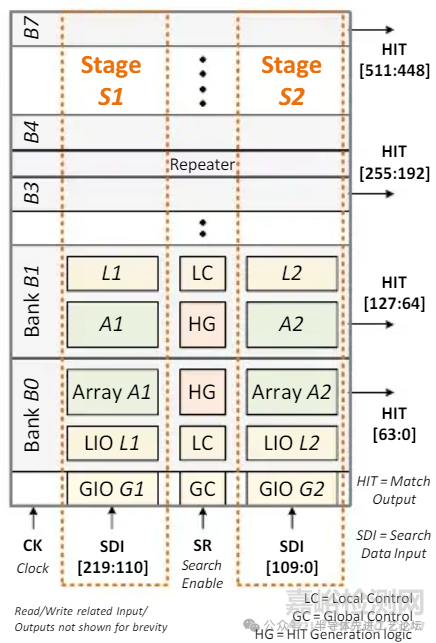

512條目×220位模塊框圖
TCAM 存儲單元
位單元結構
• 兩個6T-SRAM單元: 用于存儲三態值
• 4T-NMOS堆疊結構: 將搜索關鍵字(Search Key)與TCAM中的三態值進行比對
功能特性
• 失配(Mismatch)：輸出下拉至低電平；
匹配(Match)：保持高電平
• 讀寫操作: 與標準6T-SRAM一致

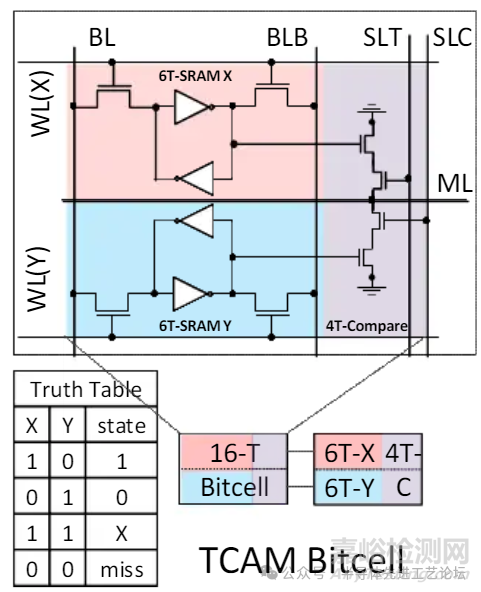

TCAM位單元與真值表
基準 TCAM 架構及其挑戰

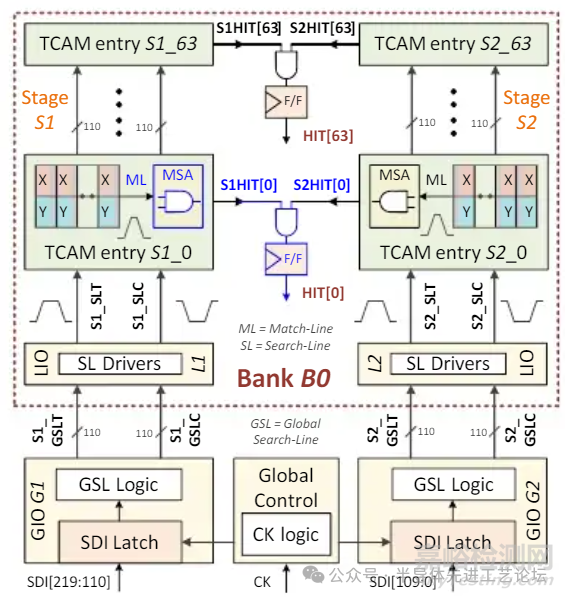

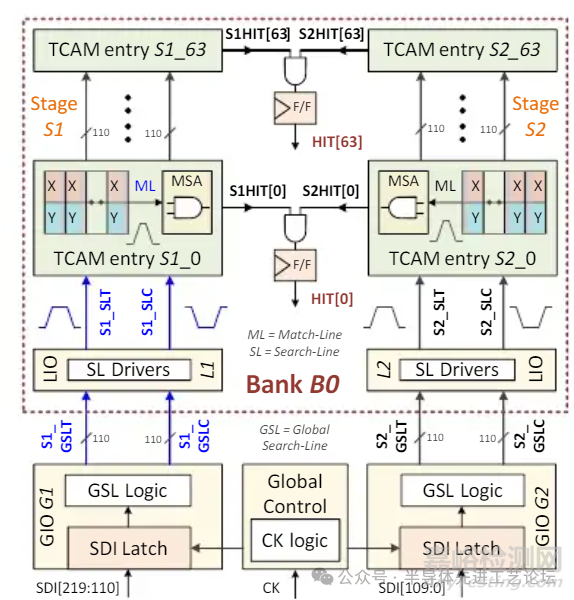

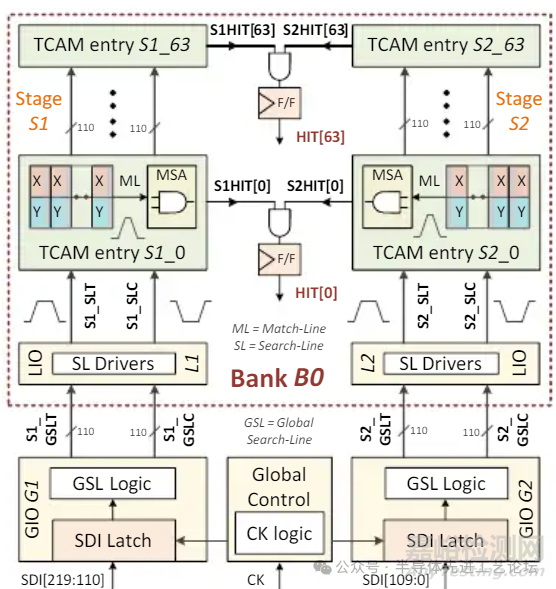

基準架構
并行階段S1和S2操作
預比較操作(Pre-compare)
• GIO生成S1_GSLT/C(存儲塊輸入信號)
• LIO提供 S1_SLT/C(比較基準值)
• ML(匹配線)在比較前預充電至高電平
比較操作(Compare Operation)
• SDI與TCAM存儲值在ML上進行比對
• S1HIT和S2HIT信號經觸發器鎖存,生成每個條目的最終匹配輸出(HIT)。
基準TCAM 特性:S1和S2并行工作(兩級比較電路同時運行以提升吞吐率)
基準架構
并行階段S1和S2操作
預比較操作(Pre-compare)
• GIO生成S1_GSLT/C(存儲塊輸入信號)
• LIO提供S1_SLT/C(比較基準值)
• ML(匹配線)在比較前預充電至高電平
比較操作(Compare Operation)
• SDI與TCAM存儲值在ML上進行比對
• S1HIT和S2HIT信號經觸發器鎖存,生成每個條目的最終匹配輸出(HIT)。
基準TCAM特性:S1和S2并行工作(兩級比較電路同時運行以提升吞吐率)
基準架構
并行階段S1和S2操作
預比較操作(Pre-compare)
• GIO生成S1_GSLT/C(存儲塊輸入信號)
• LIO提供S1_SLT/C(比較基準值)
• ML(匹配線) 在比較前預充電至高電平
比較操作(Compare Operation)
• SDI與TCAM存儲值在ML上進行比對
• S1HIT和S2HIT信號經觸發器鎖存,生成每個條目的最終匹配輸出(HIT)。
基準TCAM特性:S1和S2并行工作(兩級比較電路同時運行以提升吞吐率)

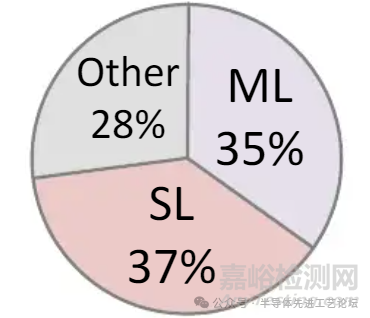

挑戰: 動態搜索功耗
最壞情況: 全失配(all-miss)
細分項
• 匹配線(ML)35%: 每周期預充電與放電
• 搜索線(SL)37%：每周期根據數據翻轉(SLT/C信號切換)
• 其他(28%): GSLT/C切換、控制邏輯、HIT信號等
已提出許多降低匹配線功耗的技術
降低搜索線(SL)功耗難以實現
TCAM功耗分布分析
核心挑戰:如何降低匹配線(ML)和搜索線(SL)的功耗？
動態門控搜索線(DGSL,Dynamically Gated Search Line)架構
• 動態搜索線(SL)的節能設計
• 峰值電流降低

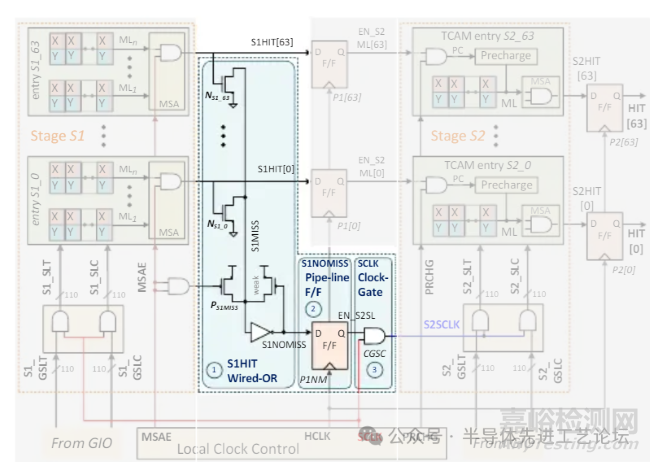

DGSL TCAM 架構
DGSL(動態門控搜索線架構,Dynamically Gated Search-line）

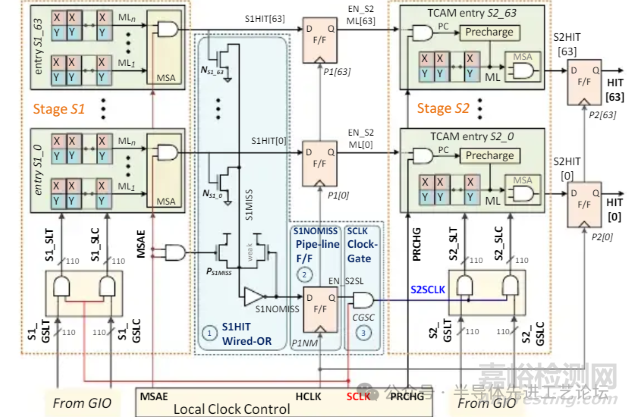

DGSL TCAM 架構詳解
S1與S2階段順序執行
•3周期延遲
匹配線(ML)節能
搜索線(SL)節能: 依賴三大創新組件
①S1HIT線或(Wired-OR)邏輯電路: 快速識別潛在匹配區域
②S1NOMISS流水線觸發器(P1NM):鎖存階段S1的無失配標志
③時鐘門控單元(CGSC): 動態關閉未激活區域的時鐘信號

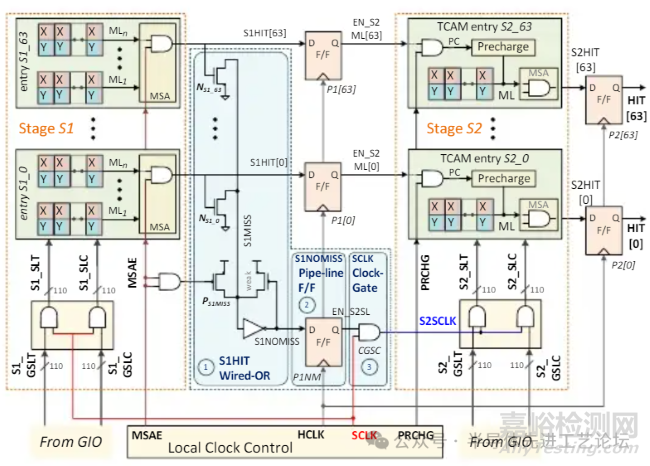

DGSL TCAM 架構詳解
S1與S2階段順序執行
•3周期延遲
匹配線(ML)節能
搜索線(SL)節能: 依賴三大創新組件
①S1HIT線或(Wired-OR)邏輯電路: 快速識別潛在匹配區域
②S1NOMISS流水線觸發器(P1NM):鎖存階段S1的無失配標志
③時鐘門控單元(CGSC): 動態關閉未激活區域的時鐘信號
DGSL TCAM 的匹配線(ML)節能機制
阻止S2階段ML預充電
•當大多數條目失配時,S1HIT信號基于預比較結果保持為0。
•通過觸發器(flopped)鎖存的S1HIT信號,關閉S2階段的ML預充電。

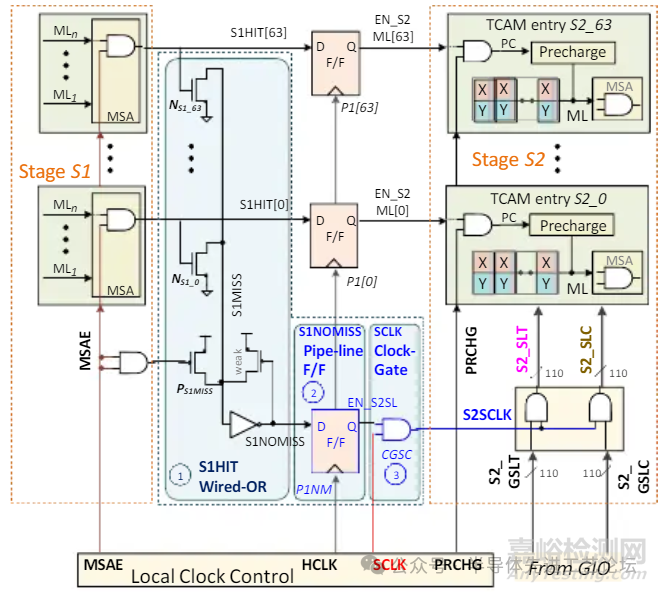

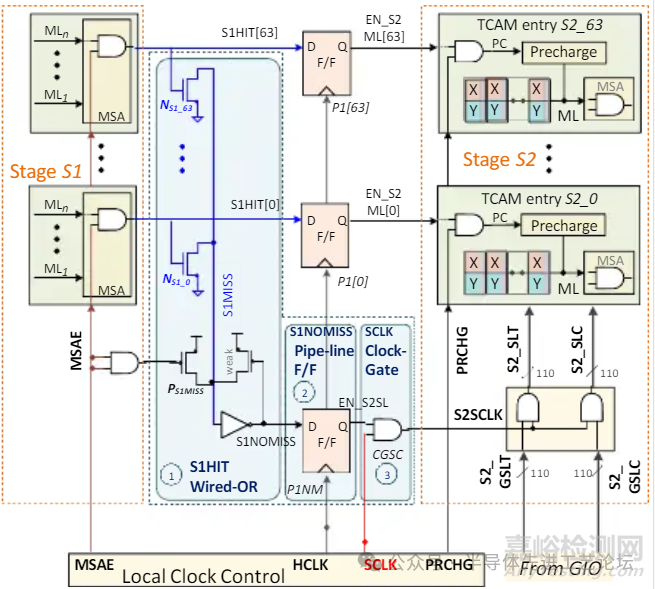

DGSL TCAM-搜索線(SL)節能機制(1/2)

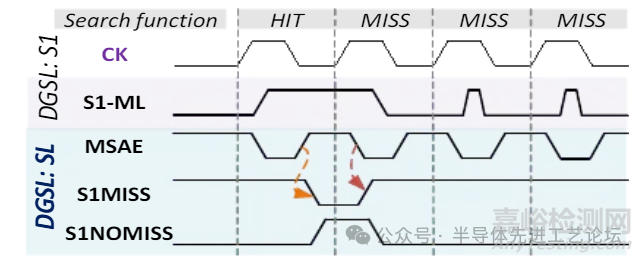

關鍵組件1: 線或(WIRED OR)邏輯電路
• 當主控信號MSAE=0時,對S1MISS信號線進行預充電。
• 所有一級匹配信號(S1HIT)通過分布式線或結構匯總至S1MISS
• 任一存儲塊命中(S1HIT=1)→S1MISS立即下拉至0
• 全存儲塊失配(所有S1HIT=0)→S1MISS維持預充電高電平1
DGSL TCAM-搜索線(SL)節能機制(1/2)
關鍵組件1:線或(WIRED OR)邏輯電路
•當主控信號MSAE=0時,對S1MISS信號線進行預充電。
•所有一級匹配信號(S1HIT)通過分布式線或結構匯總至S1MISS
•任一存儲塊命中(S1HIT=1)→S1MISS立即下拉至0
•全存儲塊失配(所有S1HIT=0)→S1MISS維持預充電高電平1

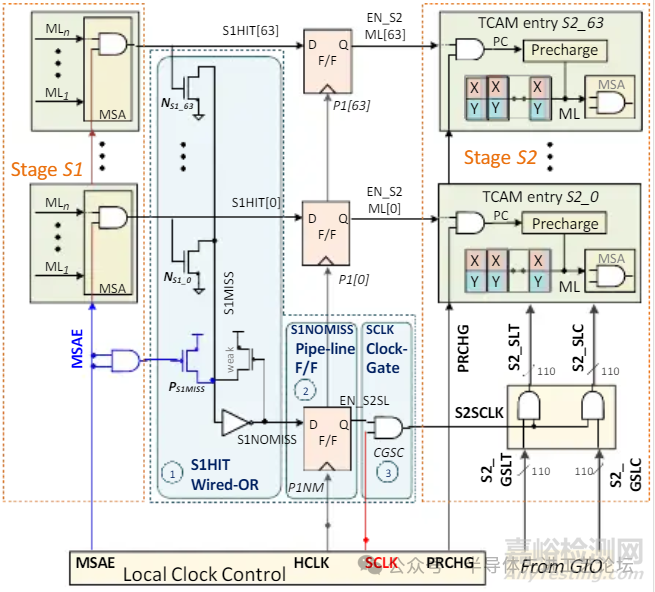

DGSL TCAM-搜索線(SL)節能機制(2/2）
關鍵組件2: S1無失配觸發器(S1NOMISS F/F)
關鍵組件3: 時鐘門控單元(CGSC)
• EN_S2SL-二級搜索線使能信號
• S2SCLK-門控生成的局部時鐘

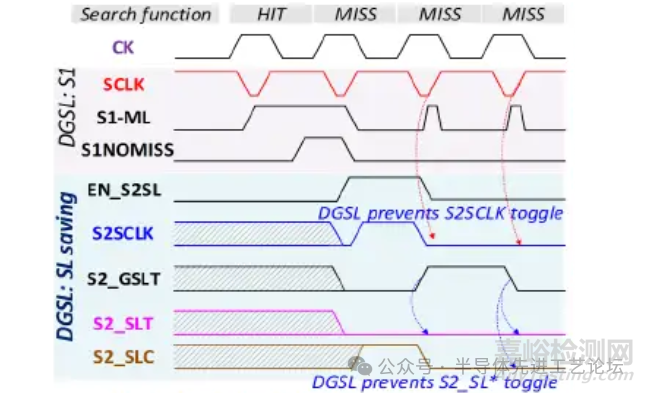

DGSL時序?qū)Ρ确治?/span>
基準架構vsDGSL仿真與時序圖
• 分布式全局搜索線架構下,S2階段的SCLK(搜索時鐘)與SLT/C(搜索線真值/補碼信號)無翻轉。

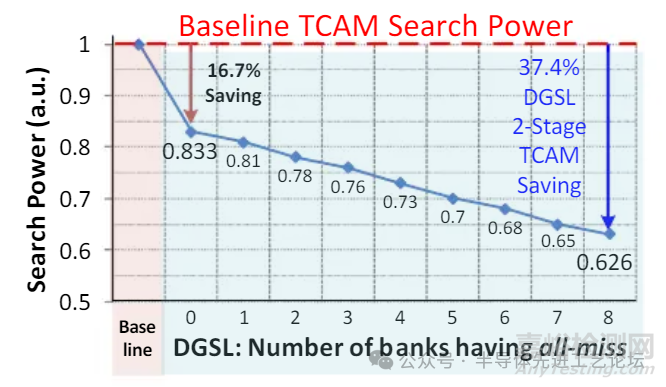

DGSL架構的搜索功耗優化
ML(匹配線)功耗節省: 較基線降低16.7%
DGSL搜索線(SL)功耗節省
•與全未命中存儲體數量呈線性節省關系
• 全存儲體未命中時總功耗降低37.4%

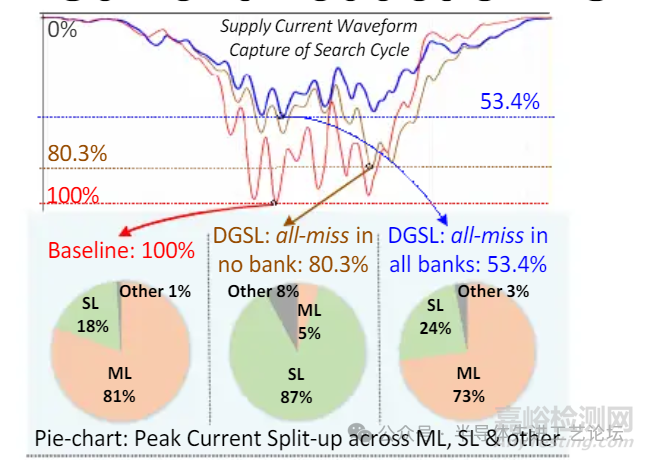

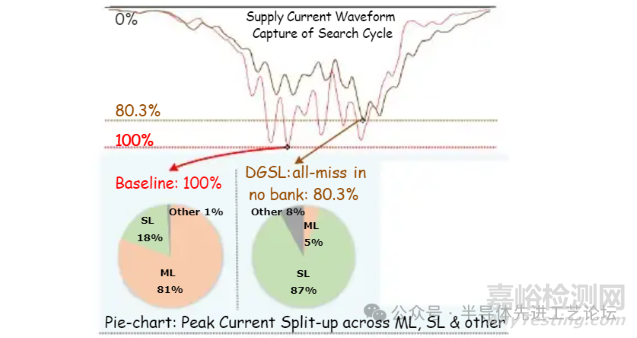

DGSL峰值電流降低與基線對比
TCAM中的并行搜索:高峰值電流
• IR壓降問題
基線峰值主要由ML(機器學習)主導
DGSL峰值電流降低與基線對比
DGSL(全未命中創新存儲體): 阻止S2-ML預充電
• 峰值事件轉移至SL切換
• 峰值電流降至基準值的80.3%
DGSL峰值電流降低與基線對比
DGSL(全存儲體未命中模式): 有效抑制S2_SLT/C信號翻轉
• 峰值電流事件回移至ML預充電階段
• 峰值電流降至基準值的53.4%
非對稱分割架構(ASA)
DCN(數據中心網絡)可支持最高220位搜索鍵寬的不同實例配置
• 對于220位實例,110位分別分配至第1和第2階段。
能否通過對較小10位寬實例采用位分割技術來降低功耗？
非對稱分割架構(ASA)

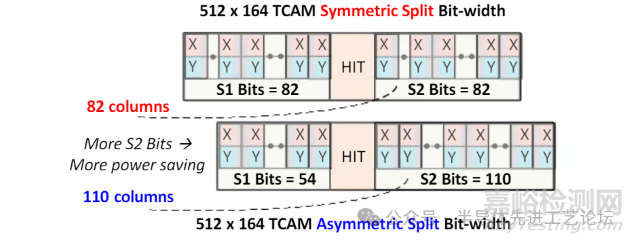

164位分割方案
• 對稱分割: 每階段82位
• 非對稱分割: 第一階段54位,第二階段110位。
非對稱分割架構(ASA)
164位分割方案
• 對稱分割: 每階段82位
• 非對稱分割: 第一階段54位,第二階段110位。
在S1階段進行預比較可節省ML與SL功耗
采用ASA架構的節能效果
512×164配置可節省51%的搜索功耗
512×124實例實現最高節能效率達62.5%
與現有技術的對比優勢
總結與結論

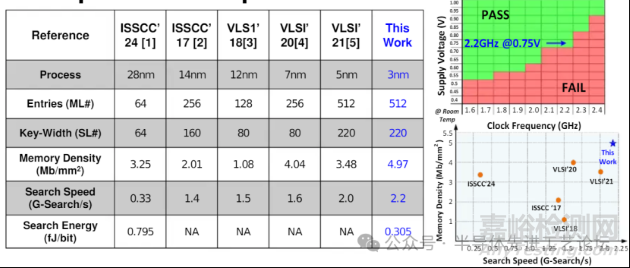

與現有技術的對比優勢
實現了最高頻率和最大存儲密度

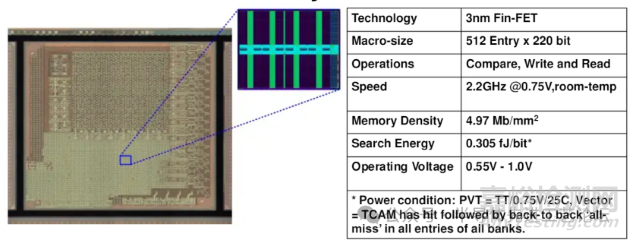

芯片照片與性能總結表
結論
本文提出一款512條目×220位搜索位的動態門控搜索線(DGSL)TCAM存儲器。
相較于基準架構,該設計實現了37.4%的功耗降低,搜索能耗達0.305飛焦/比特(fJ/b)。
該宏單元(Macro)實現了業界最高的2.2 GHz工作頻率。
該設計實現46.6%的峰值電流降低。
該宏單元(Macro)實現業界最高存儲密度:4.97Mb/mm²。
針對10位窄位寬實例的非對稱分割架構(ASA)實現方案。
3nm FinFET工藝硅驗證結果
