制藥用水循環分配系統在日常運行中雖然是“密閉”系統，但產水設備的不確定性、循環分配系統的設計及結構合理性、運行的維護和保養均存在潛在的污染風險。為了規避循環分配系統所存在的潛在風險，同時消除已造成的系統污染，該文將制藥用水循環系統的污染分為內源性和外源性 2 個方面來進行討論，針對不同類型的系統污染提出合理的應對措施，并進行比較分析，以期為循環分配系統的設計和日常運行維護提供一定的參考。

制藥用水在生物藥、化學藥、中藥等藥品的生產過程中都是用量大且廣泛的工藝輔料，其質量直接關乎終產品質量。ChP 2020 年版四部通則《0261制藥用水》中提到，制藥用水因使用范圍不同，主要分為飲用水、純化水、注射用水和滅菌注射用水。在常規藥品的生產中，制藥用水主要通過循環分配系統進行供應，所以水污染的風險控制主要在于控制循環分配系統的污染風險。循環分配系統的污染主要分為外源性污染和內源性污染，前者集中在循環分配系統之外，主要是水制備設備引入的污染 ；后者則來源于循環分配系統內，主要體現出系統設計和維護階段的問題。

本文著重分析、討論了相關的污染風險，并提出針對不同類型系統污染的合理應對措施，為制藥用水的質量控制提供思路及理論基礎。

Part.01循環分配系統

制藥用水循環分配系統的主要作用是在藥品生產過程中提供純化水和注射用水，具有“密閉”特性，在整個生產中用于生產相關器材或設備的清洗以及溶液的配制。若循環分配系統出現污染，則代表整個生產過程中的設備、器材和溶液都可能出現污染和交叉污染，進而導致企業遭受嚴重的經濟損失。

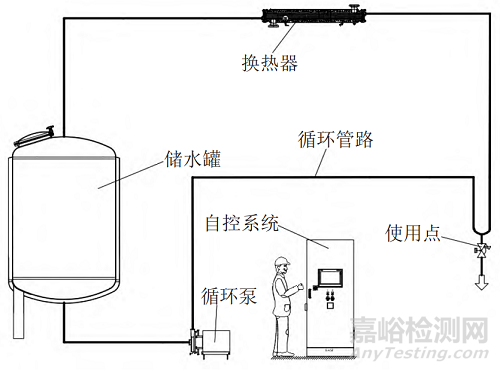

如圖 1 所示，循環分配系統主要由儲水罐、循環泵、換熱器、循環管路、使用點和自控系統構成。儲水罐中的水通過循環泵以合適的壓力和流量，借由循環管路輸送到各個使用點，整個過程都配有自控系統，可根據用水情況實時調節系統狀態，以保證水的溫度和流量等參數滿足生產工藝需求。其中，水的質量指標主要通過日常的在線分析和離線取樣分析來進行監控。

圖 1 循環分配系統示意圖

Part.02循環分配系統的污染

循環分配系統的污染主要分為內源性和外源性兩類。外源性污染的來源主要為制水設備?？刂仆庠葱晕廴拘鑼χ扑O(shè)備進行合理管理，確保制水設備正常工作。制水設備的管理涉及其結構分析和關鍵環節維護及保養等方面，不同類型的制水設備需具體分析。新安裝的循環分配系統出現污染，可能是因?yàn)橄到y(tǒng)設計缺陷和安裝不當，而長期運行后突然出現的污染多由系統運行、維護、保養等環節出現偏差導致。

2.1 外源性污染

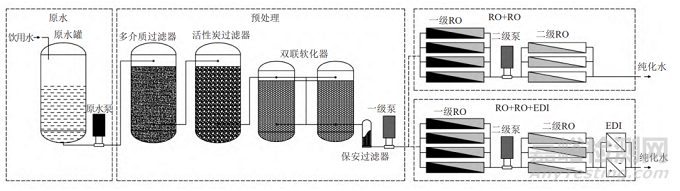

目前廣泛使用反滲透 (reverse osmosis，RO) 和電去離子 (electrodeionization，EDI) 技術制備純化水。如圖 2 所示，RO 端的常用形式為雙極反滲透(RO+RO) ；如果原水的水質較差，可使用雙極反滲透加電去離子 (RO+RO+EDI) 形式。RO 是重要的純化水制備環節，能阻擋所有溶解性鹽及相對分子質量大于 100 的有機物進入循環分配系統，但允許水分子透過。同時，RO 膜還能過濾除去直徑 >10–3μm的污染物，有效降低循環分配系統的潛在污染風險，所以合理設計和維護 RO 體系能保證制取的純化水安全。

圖 2 RO 體系流程圖

制備純化水主要以飲用水為原水 [ 需滿足《生活飲用水衛生標準》(GB 5749—2022) 的要求 ]，同時需要控制微生物和顆粒物污染等一些關鍵指標。因此，原水需要經過多介質過濾、活性炭過濾、軟化等預處理 ( 圖 2)。多介質過濾器包含 2 種以上且直徑不同的過濾介質，目的是去除水中懸浮的大顆粒雜質?；钚蕴窟^濾器主要采用椰殼活性炭吸附水中的有機物和細小懸浮物等雜質。軟化器的作用主要是通過軟化樹脂去除水中的鈣鎂離子。

即便是正常運行，隨著使用時間的推移，也存在部分小粒徑過濾介質在反洗過程中被沖走，或因使用時間過長而性能降低的情況。這將導致過濾和軟化效果下降、預處理水的濁度和硬度等參數達不到設計要求，造成 RO 膜的堵塞和結垢，最終使產水質量達不到純化水的要求，污染后端純化水循環分配系統。因此，在日常運行中應關注相關過濾介質的狀態，通過添加或更換措施來保證預處理階段產水性能的穩定。

除了預處理階段的過濾、吸附和軟化等步驟之外，還需考慮化學品的添加與控制。例如，添加次氯酸鈉一直是純化水制備系統中微生物控制的常規手段。在水中，液氯、次氯酸鈉、次氯酸鈣經過與細菌、有機物等反應后剩余的氯量稱為游離氯 ( 以下稱為“余氯”)[1]?！渡铒嬘盟l(wèi)生標準》(GB 5749—2022) 要求，經該方式消毒后水中的余氯濃度應≥ 0.3 mg/L[2]。因此，需實時監測制備過程中原水進水中的余氯濃度，當余氯濃度 <0.3 mg/L 時，需要通過計量泵向原水中加注配制好的次氯酸鈉溶液來維持余氯的濃度。缺失該環節或維護不到位可能會導致制水設備的微生物負載增加，從而降低制備效率，并可能對 RO 膜造成損害。當微生物負載達到設備的承受極限時，還會增加污染產水的風險。

控制余氯濃度≥ 0.3 mg/L 是為了降低預處理階段系統的微生物負載，但在 RO 的進水端卻需要將余氯濃度控制在 <0.1 mg/L。因?yàn)?RO 膜長期與高濃度余氯接觸會被氧化，導致脫鹽性能下降，降低產水質量。所以在 RO 膜的進水端也需要實時監測余氯濃度，在濃度≥ 0.1 mg/L 時添加還原劑進行去除。常用的還原劑為焦亞硫酸鈉，濃度則應根據所選用的消毒劑類型、實際檢測的余氯濃度和加藥泵的最高流量等因素來作調整，從而達到進水余氯值 <0.1 mg/L的目標。該環節的缺失或維護不到位將直接影響產水質量，增加循環分配系統的污染風險。

注射用水目前多采用多效蒸餾水機來制備。在對產水量和產水質量有更高要求的場景，會使用熱壓式蒸餾水機。注射用水的整個制備過程均處于高溫狀態，微生物污染風險較低，但多效蒸餾水機和熱壓式蒸餾水機的連接結構復雜、安裝要求高、維護點多，可能會因?yàn)檫x型不當、安裝不規范、運行維護不到位、操作失誤等原因，導致制備過程中因蒸發而影響設備的分離能力，甚至出現泄漏等問題，最終導致后端循環分配系統污染。同時，作為注射用水產水原料的純化水也是風險點之一。純化水循環分配系統若出現微生物污染，也會直接導致注射用水細菌內毒素的增加，影響產水質量。

2.2 內源性污染

根據《藥品生產質量管理規范 (2010 年修訂版 )》第九十八條的規定，“純化水、注射用水儲罐和輸送管道所用材料應當無毒、耐腐蝕”。考慮到循環分配系統必須能夠承受消毒和滅菌過程，行業通常選用 316L 不銹鋼材料。然而，對于管道的拋光度，目前并沒有明確的法規強制性要求。在國際制藥工程協會 (The International Society for PharmaceuticalEngineer，ISPE) 發布的指南文件“Baseline Volume4: Water and Steam Systems”中的“Process/ProductContact Surface Finishes”章節中提到，在高純度水的應用中，建議采用的表面拋光度范圍為 15 μin( 即0.38 μm) 至 30 μin( 即 0.76 μm)，拋光形式多為機械拋光或電化學拋光。不銹鋼管道內表面的高拋光度能保證更光滑的表面、更小的粗糙度，從而提高消毒和滅菌的效果。同時，若管道的拋光度低，微生物也易在管道和儲罐的內表面形成生物膜，造成系統污染 [3]。

管道的焊接至關重要。在系統管道的焊接過程中，熱加工和機械加工均會產生一些氧化物附著在不銹鋼的焊接面，這些氧化物和雜質是重要的風險控制點。必須對管道焊接過程中所有的焊縫執行酸洗、鈍化處理，并通過藍點試驗來檢測鈍化效果。若省略了管道焊縫的酸洗和鈍化步驟，將導致管道的抗腐蝕性能下降。同時，部分氧化物和離子的析出會增加循環分配系統的電導率。此外，焊縫區域也更易形成系統紅銹，進而污染整個系統。

循環分配系統的關健運行參數設定同樣是系統風險控制的重要手段。在“Baseline Volume 4: Water andSteam Systems”中的“Distribution Loop Velocity”章節中提到 ：細菌會附著在循環分配系統內表面，形成脆弱的生物膜結構。當水在管道中流動時，若雷諾數 >4 000，則流動類型為湍流，而湍流能破壞生物膜。當循環分配系統的設計流速≥3 ft/s(0.91 m/s)，就能使整個循環分配系統中的水流保持湍流狀態。因此，常規系統設計時需保證管道的設計流速≥ 3 ft/s( 即 0.91 m/s)。當泵的選型和系統管道的匹配設計達不到要求時，可能會導致系統運行過程中出現管道流速 < 3 ft/s( 即 0.91 m/s) 的區域，這將會增加系統微生物污染的風險 [3]。

透氣過濾器是儲罐內部環境與周圍環境之間的重要屏障，隨著儲罐中液位的升降，負責將空氣吸入或排出儲罐。為了防止顆粒物或微生物侵入儲罐導致水污染，透氣過濾器必須配備 0.20 或 0.22 μm的除菌級疏水性濾芯，并且要能夠耐受蒸汽的高溫滅菌。過濾器安裝不當或損壞，都會直接引起系統污染。新安裝的過濾器 ( 或更換的濾芯 ) 在投入使用前必須經過完整性測試，確保濾芯本身無泄漏及其他缺陷，以防止系統污染。

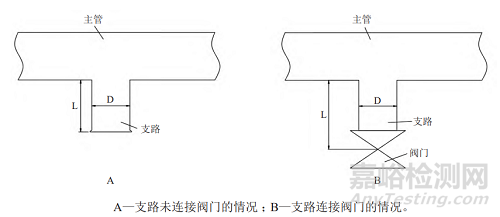

在美國機械工程師協會 (American Society ofMechanical Engineers，ASME) 發 布 的“BPE -Bioprocessing Equipment 2024”中，定義死角為系統設計和操作條件導致工藝流體流動不足的空間，其存在將導致顆粒、化學或生物污染的風險 [4]。圖 3 所示為系統管道安裝中計算死角的長 (L) 以及直徑(D)。“BPE-Bioprocessing Equipment 2024” 中明確指出，L/D ≤ 2 可以防止支路形成死角。設計管道和管道儀表以及相關連接點時，在可行的情況下，也應符合 L/D ≤ 2 的要求，當不滿足該要求時，也可能會增加系統微生物污染的風險 [4]。

圖 3 死角示意圖

在循環分配系統中，多個關鍵部件通過不同的方式相互連接。盡管在系統啟動初期已經進行了詳盡的性能評估，但所有連接點的密封件都有其固有的使用壽命。若維護不當或遭遇意外的系統故障，這些連接點的密封墊可能會發生泄漏，進而直接導致循環分配系統的污染。

Part.03循環分配系統的消毒和滅菌

循環分配系統中的流體主要為純化水和注射用水。在系統已出現污染時，應該第一時間停止供水，并分析污染原因，從而進行維修。在維修完成以后，為了讓系統重新投入生產活動，需要對循環分配系統進行消毒和滅菌。另外，為了保證循環分配系統的質量穩定性，也需要定期進行消毒和滅菌。根據純化水和注射用水循環分配系統的不同要求，所選擇的系統消毒和滅菌的方式也各不相同。通常情況下，純化水循環分配系統污染后應進行系統消毒，注射用水系統污染后應進行系統滅菌。

3.1 循環分配系統的消毒

消毒是用物理或化學方法殺滅或清除傳播媒介中病原微生物的繁殖體，使其達到無害化。在循環分配系統中使用的主要消毒方式有巴氏消毒、紫外線消毒和臭氧消毒。

3.1.1 巴氏消毒

此法是以工業蒸汽為加熱介質，通過循環分配系統上的主換熱器進行整體加熱。利用病原體和微生物不耐熱的特點，以 80 ℃循環至少 60 min 的方式對系統進行消毒。在整個系統完成消毒后，關閉工業蒸汽的供應，排空換熱器，并通入冷卻水對系統進行降溫。當降至日常運行溫度后，消毒完成，可恢復正常運行。巴氏消毒過程只需要借助常規設計的回水控溫式主換熱器即能完成，是循環分配系統最常使用的消毒方式。

3.1.2 臭氧消毒

臭氧屬于強氧化劑，在水中會分解產生非?；钴S、具有強氧化能力的 O.、OH.，通過氧化作用破壞微生物膜的結構，從而起到殺菌消毒的作用。微生物菌體既可與溶于水中的臭氧直接反應，又可與臭氧分解產生的 OH. 反應，因此臭氧消毒效果出色 [5]。但在實際操作中需要考慮臭氧發生器的維護、注入效果的檢測和循環效果的檢測等諸多環節，這使其應用實例相對于巴氏消毒法少。

3.1.3 紫外線消毒

紫外線消毒主要是利用適當波長的紫外線破壞微生物細胞中 DNA 或 RNA 的分子結構，使其失活而達到消毒的效果。作為一種物理消毒方法，同化學消毒劑相比，紫外線消毒具有殺滅微生物種類范圍廣、效率高、無二次污染、不產生耐藥性、消毒后物品可直接使用等優點 [6]。其中，波長 253.7 nm的紫外線消毒能力最強，故常規設計中多采用低壓高強度汞燈。該類汞燈的石英燈管耐高溫、污染系數小，能穩定地放射波長 253.7 nm 的紫外線，透過率高，適合水系統的消毒。紫外線消毒法的殺菌效果依賴于作用時間，多用作控制微生物的常規手段，定期消毒或緊急情況下的消毒多需要采用巴氏消毒法和臭氧消毒法。

3.2 循環分配系統的滅菌

滅菌是用物理或化學方法消滅所有活的微生物，包括細菌的繁殖體和芽孢、真菌及病毒。用在循環分配系統中的主要滅菌方式包括過熱水滅菌和純蒸汽滅菌，均屬于濕熱滅菌法。

3.2.1 過熱水滅菌

過熱水滅菌法通過使用高溫、高壓的熱水對整個系統進行持續一段時間的處理，利用蛋白質在持續的濕熱狀態下發生變性的原理，達到系統滅菌的目的。在進行過熱水滅菌時，首先要將循環分配系統的液位降至接近系統設計的最低循環液位，然后通過回水溫控式主換熱器，以工業蒸汽為加熱介質進行持續升溫，達到設定的滅菌參數并維持一定的滅菌時間后 ( 按照超量殺滅法處理，一般為 121 ℃、15 min)排空換熱器，通入冷卻水對系統進行降溫，降至日常運行溫度后即完成滅菌，可立即恢復正常運行。同巴氏消毒法一樣，過熱水滅菌過程僅需借助常規設計的回水控溫式主換熱器即能完成，是循環分配系統最常用的滅菌方式。

3.2.2 純蒸汽滅菌

該法通過直接向循環分配系統通入純蒸汽來進行系統滅菌。原理同樣是利用高溫、高濕條件使蛋白質變性，從而達到殺滅微生物和細菌的目的。區別于過熱水滅菌法，純蒸汽滅菌前需要將系統排空，并在系統的所有最低點設置疏水裝置以保證低點滅菌效果。這導致系統設計時必須考慮更多的因素，增加了系統運行和維護的復雜性。雖然純蒸汽滅菌法的效果優于過熱水滅菌法，且耗費時間更短，但實際中應用較少。

Part.04 總結

本文從循環分配系統的內源性污染和外源性污染兩方面，分析并指出了諸多污染風險點，同時提供了污染發生后的消毒滅菌方法，可作為該類系統相應設計和日常運行維護中的參考。

參考文獻

[1] 王 海 , 申 峰．反滲透法純化水系統中化學溶液的加注原因分析與配制濃度計算 [J]．中國醫藥工業雜志 , 2022,53(7): 1043-1048．

[2] 國家市場監督管理總局 , 國家標準化管理委員會．生活飲用水標準 : GB 5749—2022 [S]．北京 : 中國標準出版社 ,2022．

[3] International Society for Pharmaceutical Engineering．ISPEBaseline® guide: volume 4: water and steam systems [M]．[S.l.]: ISPE Headquarters, 2019．

[4] ASME BPE Committee．BPE - Bioprocessing Equipment2024 [M]．New York: American Society of MechanicalEngineers, 2024．

[5] 齊建軍 , 孫紅霞 , 趙建利．食品工業中常用消毒劑的分析與應用 [J]．中國洗滌用品工業 , 2021, (5): 70-74．

[6] 朱仁義 , 張玉成 , 田 靚．紫外線消毒新技術的應用進展[J]．上海預防醫學 , 2024, 36(9): 823-829．
