晶背供電技術

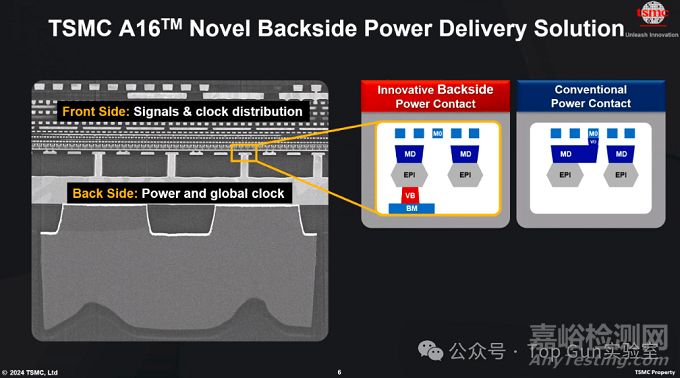

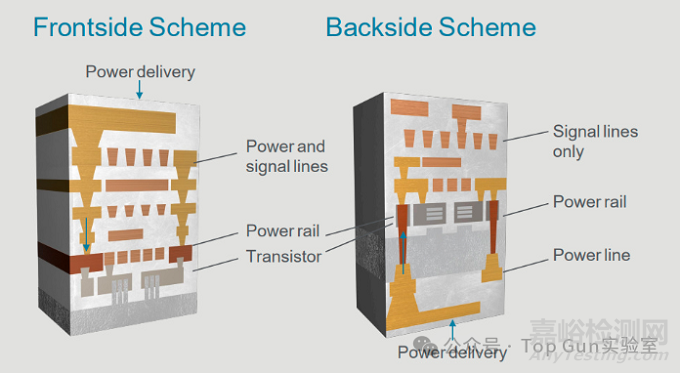

先對比下傳統正面供電和晶背供電芯片的結構差異。顧名思義，正面供電就是將電源通過正面頂層金屬將電源輸入通過金屬過孔傳遞到晶體管；晶背供電是將電源通過背面金屬直接傳遞到晶體管或通過M1金屬層傳遞到晶體管。

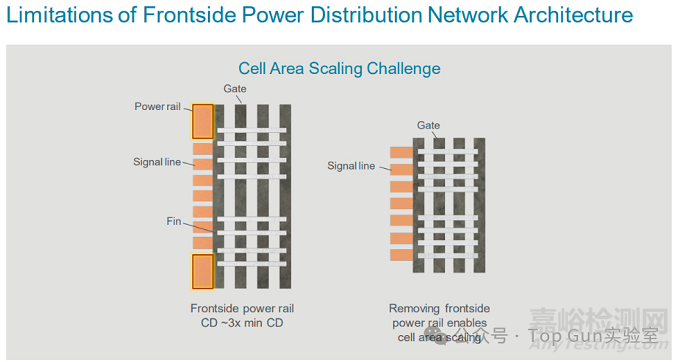

背面電源分配網絡（Backside Power Delivery Network）是一種很巧妙的方法，它將信號層和電源層分開，更大程度地縮小晶體管的尺寸。下面是一個關于背面電源分配網絡（BS-PDN）如何縮小結構尺寸的例子。

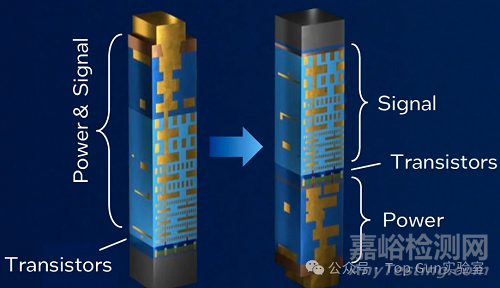

背面供電是一項巨大的變革。我們會把電源線移到襯底下方，這樣就能在頂部騰出更多布線空間。要知道，現代芯片中有數十億個相互連接的晶體管，芯片上有很多層信號互連線路。與此同時，芯片頂部還有一個電源網格，這是一個由電源線和地線組成的網絡，它能在半導體芯片上分配電力，為晶體管供電。目前，所有的互連線路和電力傳輸都來自頂部的不同金屬層。現在設想一下，當我們把所有電源都移到背面時，布線的復雜程度將會大大降低，我們就能更密集地布局和布線晶體管，改善擁塞狀況。

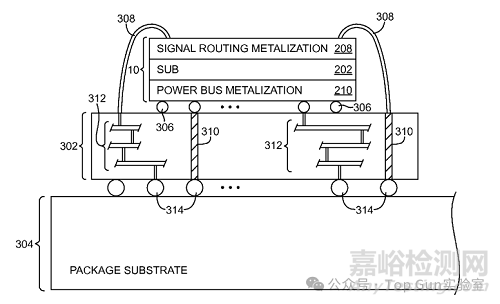

晶背供電技術的封裝設計    從美國專利：US9331062可知，整個芯片安裝在一個基板上，正面的第一套互連層通過鍵合焊盤（Wire Bond Pads） 連接到封裝基板，背面的第二套互連層則通過焊球陣列（Solder Bumps） 連接到中介層然后再連接到基板上。

如上圖所示

1、中介層（Interposer）-302包含兩類關鍵結構：

1）硅通孔（TSV）結構-310

    垂直貫穿中介層內部的硅核心層，提供機械支撐

    材料：銅/鎢/鋁等導體

    尺寸：直徑1~10μm，長度10~100μm（與中介層厚度匹配）

    功能：一端連微凸塊（Microbump-306），另一端連C4焊球-314，用于向芯片-10供電；一端連接鍵合線-308，另一端連接C4焊球-314，用于傳輸用戶數據與控制信號

2）互連布線路徑-312

    由多層金屬走線和導電通孔構成

    相比TSV：電阻更高，但布線更靈活（支持水平/垂直多向布線）

    功能：連接鍵合線-308與焊球-314，傳輸用戶信號；連接微凸塊-306與焊球-314，傳輸電源信號。

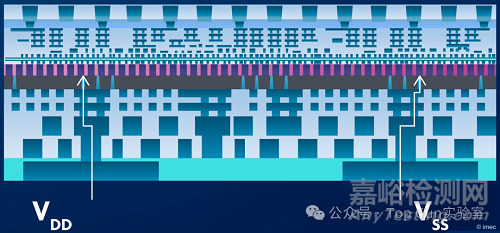

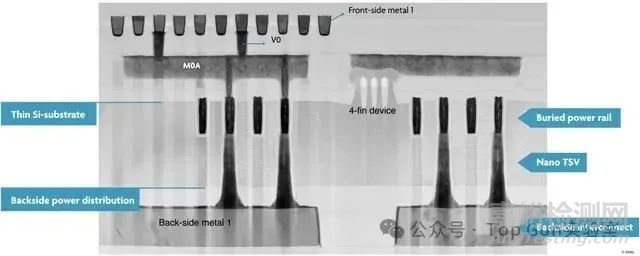

2、芯片10簡要圖示描述說明（圖片來源于IMEC）

關鍵術語對照表
