一、為什么需要2.5D及3D封裝？
摩爾定律精準預言了近幾十年集成電路的發展。然而，逐漸逼近的物理極限、更高的性能需求和不再經濟的工藝制程，已引發整個半導體行業重新考慮集成工藝方法和系統縮放策略，意味著集成電路產業已經步入后摩爾時代。
超越摩爾通過三維堆疊來實現多個芯片在平面和垂直方向的互連，用系統集成的策略來大幅度提升空間利用率。垂直互連技術從縱向維度進一步擴展，促進了系統級集成的不斷進步。轉接板形式的通孔技術是最有前景的互連方案之一，已成為全球先進封裝的研究熱點。
二、2.5D及3D封裝的結構組成
2.5D/3D先進封裝技術是芯片系統關于延續摩爾定律的有效解決方案之一，該技術主要目的是通過在垂直方向上堆疊芯片以實現更高密度的集成。

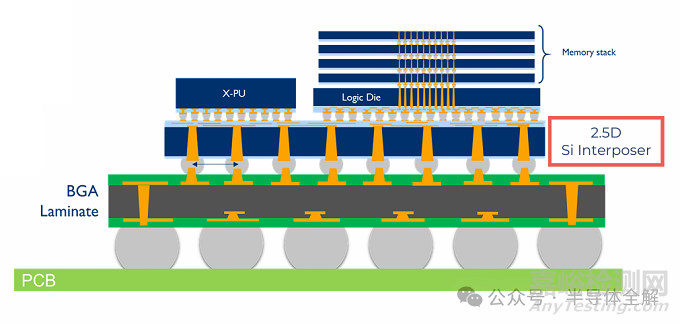

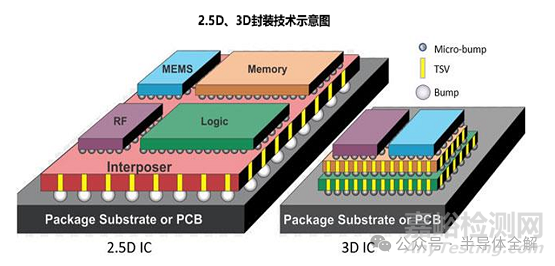

其中，3D封裝技術與2.5D封裝技術的差別主要在于3D封裝技術是通過硅通孔（ThroughSiliconVia, TSV）或玻璃通孔（ThroughGlassVia, TGV）把所有芯片都垂直連接，而2.5D封裝技術指的是將多個芯片平鋪在中介層上，中介層上有再布線層，用于芯片間的水平互連，而中介層再通過通孔把芯片與封裝基板相連，進而實現多個芯片的垂直互連，這種將多種不同材質、尺寸、功能封裝到一個系統內的技術也被稱作三維異質集成技術，其中實現中介層互連功能的關鍵工藝則是相應的通孔制備及孔金屬化。
三、轉接板(中介層)的典型結構

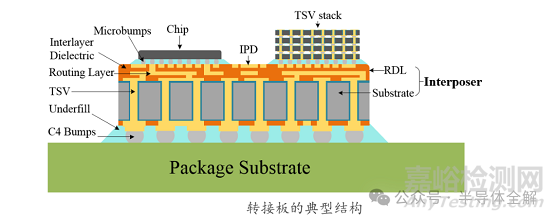

轉接板（中介層）主要包括基底和RDL。其上層RDL通過微凸塊與搭載的有源芯片相連，這些有源芯片可以是普通的二維芯片，也可以是三維的芯片堆疊。其下層RDL（或者是焊盤）通過普通的凸塊或者焊球與封裝基底相連，實現轉接板與封裝管殼的電氣連接。轉接板的典型結構如圖所示。
轉接板基板可以是硅、玻璃或者有機高分子材料，上面有貫穿基板的通孔，實現轉接板正面和背面的電氣連接。轉接板上的TSV采用導電材料填充，外側包覆有絕緣層，對TSV和基底進行隔離。
TSV填充的導電材料通常是銅，也可以是鎢、多晶硅等。填充的方式有完全填充和不完全填充兩種。
轉接板的RDL包括金屬布線和絕緣介質層，用來實現搭載的芯片與芯片之間、芯片與TSV之間的互連。金屬布線通常是通過電鍍銅來制備，而介質層可以是無機介質如SiO2、Si3N4 等，也可以是有機聚合物如聚酰亞胺（PI，Polyimide）、苯并環丁烯（Benzocyclobutene，BCB）等。
在RDL層中，除了互連線以外，也可集成一些無源器件，包括電容、電感、電阻等。這些集成無源器件（IPD，Integrated Passive Device）可組成多種功能電路，起到如去耦合、濾波、抑制開關噪聲等作用。
將IPD集成到轉接板中，不僅可以減小總體電路的體積，提升系統的集成度，也可以使轉接板的功能更豐富，適用面更廣。
目前絕大多數轉接板是無源的，即上面集成的只有布線和無源器件，也有少數研究機構在轉接板上制備了CMOS晶體管來實現一些簡單功能，這種轉接板被稱為有源轉接板（active interposer）。

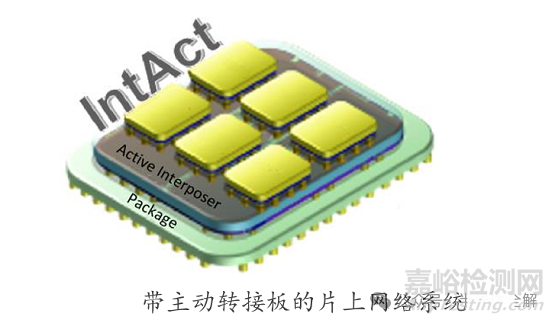

比如法國的半導體研究機構Leti在16年提出了一種2.5D封裝的片上網絡系統（NoC，Network on Chip），在有源硅轉接板上排布了6個通信芯片形成通信網絡系統，如圖所示。轉接板本身也制備了CMOS結構，集成了一些簡單的功能，包括功率變換和測試電路等。
有源轉接板的好處在于，可以將承載芯片的一些簡單功能轉移到轉接板上，或者在轉接板上配合相對應的承載芯片增加一些新的功能，這樣，不僅可以充分利用轉接板上的空間，提高集成度，還能增加系統功能或者提升系統性能。有源轉接板的局限在于，在轉接板上制備CMOS結構，相當于制備有源TSV芯片，工藝流程比無源轉接板復雜的多，成本也高；其集成結構類似3D TSV 封裝，也會面臨著 3D TSV 封裝類似的問題。
四、轉接板的分類
按照轉接板基底材料的不同，轉接板可分為硅轉接板（silicon interposer）、 玻璃轉接板（glass interposer）和有機轉接板（organic interposer）。
1、硅轉接板
硅轉接板是當前最主流、最成熟的轉接板技術，研究的最多，應用也最廣泛。硅轉接板的迅速發展主要得益于成熟的硅加工工藝和布線工藝，使得硅轉接板可與集成電路工藝完美兼容。
硅轉接板上TSV孔徑可做到10 μm以下，深寬比達到20以上，而RDL線寬可以達到 1μm 以下。另外，硅轉接板還具有熱導率高、與搭載的芯片CTE匹配等優點。
硅轉接板的最大不足之處在于其制作成本昂貴，目前只在少數高端產品中實現量產。目前，硅轉接板也面臨著一些工藝上的難題，比如TSV的絕緣、薄晶圓持拿等。另外，由于硅并非絕緣體，且介電常數較大（11.2），作為基底時會造成較大的損耗，尤其在高頻環境下會導致電路傳輸特性的下降。
2、玻璃轉接板

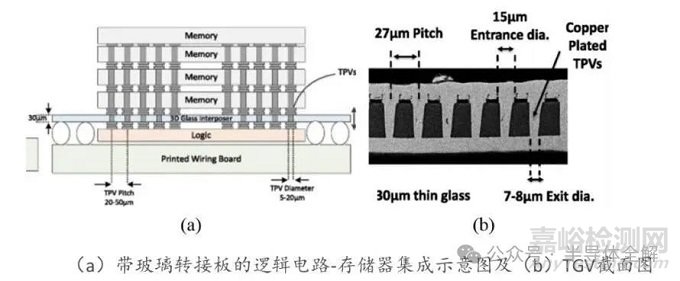

玻璃轉接板和硅轉接板結構類似，通過玻璃通孔（TGV，Through Glass Via）實現上下面的垂直互連。
玻璃轉接板的優勢主要有以下兩點：
1）玻璃轉接板的電學性能表現優異，絕緣性好，具有較低的介電常數（5.3）及損耗角正切值（0.006）；
2）玻璃轉接板不需要制備絕緣隔離層，使得制備工藝大大簡化，具有較低的成本。
此外，玻璃轉接板與裸片也有較好的CTE匹配，且不會存在像TSV漏電這樣的絕緣缺陷。
而制約玻璃轉接板發展的主要因素是玻璃加工及相關配套工藝的不成熟。
例如，TGV打孔工藝，目前只能通過激光刻蝕、噴砂、微機械加工等實現，存在加工效率低、精度低等缺點，孔徑通常在幾十微米以上，深寬比在10以下。同時，在玻璃上進行細密布線比較困難，無法達到硅轉接板的集成密度。

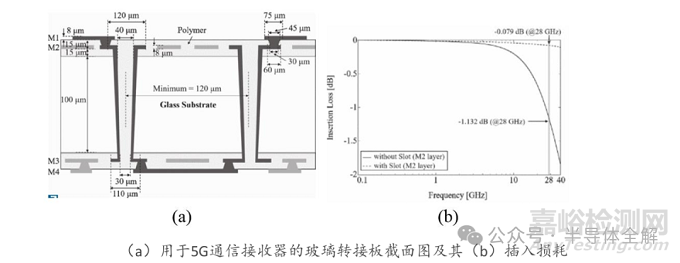

另外，由于玻璃比較脆，會導致加工的良率降低。除了加工工藝不成熟外，散熱問題對于熱導率低的玻璃轉接板來說也是不小的挑戰。相對于硅轉接板和有機轉接板，玻璃轉接板最具潛在優勢的應用是在高頻領域。
韓國科學技術院的Sumin Choi等人對硅轉接板、玻璃轉接板和有機轉接板的信號傳輸特性進行了對比分析，仿真結果表明，在10GHz的應用頻率下，玻璃轉接板具有最好的傳輸特性。
對于高帶寬、高傳輸速率的系統來說，玻璃轉接板是三種轉接板當中的最佳選擇（如果其布線密度能滿足需求）。隨著高頻應用尤其是5G通信的興起，玻璃轉接板在射頻領域越來越受業內人士的青睞。
3、有機轉接板
有機轉接板的最大優勢在于其成本低。
有機轉接板以有機高分子材料加增強相材料作為中間芯層，使用圖形化疊加工藝制作金屬布線，使用電鍍過孔（PTH，Plated Through Hole）實現上下的垂直互連。
這套工藝與倒裝焊封裝基底制備工藝類似，目前比較成熟，批量制造的成本也很低。
有機轉接板的缺點也非常明顯，首先，有機高分子材料熱膨脹系數比較大，有機轉接板與組件的CTE失配比較嚴重，容易引起熱應力可靠性問題，比如轉接板的翹曲、介質材料斷裂等。
其次，有機轉接板的熱導率很低，不利于高密度集成的散熱。最后，受限于有機轉接板加工工藝的精度，其線寬和PTH的大小都無法與硅轉接板相媲美，嚴重阻礙了有機轉接板在高集成度、高I/O方面的應用。
在集成密度要求不高和散熱問題不嚴重時，有機轉接板是硅轉接板的低成本替代方案之一。 2016年，Cisco公司的Li Li等人提出了一種用于高性能交換機的3D SiP 封裝，這是有機轉接板的典型應用案例之一。

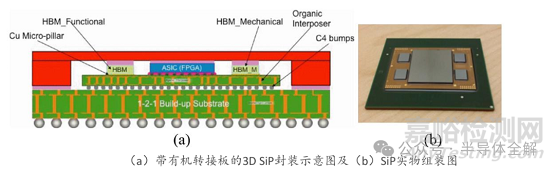

受光刻工藝的制約，目前主流半導體制造公司生產的硅轉接板的尺寸都限制26 mm×32 mm 以內。為了突破該尺寸限制并降低制造成本，Cisco公司選擇了有機轉接作為SiP集成方案。如圖所示，有機轉接板的尺寸為 38 mm×30 mm×0.4 mm，其上集成了一個ASIC芯片和4個高帶寬存儲器（HBM，High Bandwidth Memory）。線寬為6μm，PTH直徑為57μm，高度為200μm。頻域仿真分析表明，在20 GHz以下時，該SiP集成具有良好的性能，滿足使用的需求。作為有機轉接板，也有其局限性。由于布線密度不夠，為了實現互連的要求，該有機轉接板的布線層多達10層，大大增加了轉接板的厚度，造成了可靠性隱患。另外，該有機轉接板的翹曲高達100μm左右。
五、轉接板的應用
為了降低轉接板集成的成本，提高轉接板性能，很多企業和研究機構對此進行了大量的研究。 在降低制造成本方面，早在1992年，IBM公司就提出了一種轉接板的制造方法，先在基板兩側布線，然后在基板上打通孔，在通孔內濺射一層導電金屬，再通過絲網印刷的方法，將一種含有金和銀微顆粒的熱塑性導電聚合物填充通孔。
這種聚合物導電膠不僅用來填充通孔，還起著類似焊球的作用，用來連接上下多層轉接板或者芯片，該方法用低成本、耗時短的聚合物導電膠填充來代替高成本、耗時長的TSV銅電鍍，可以降低轉接板成本，縮短轉接板開發周期，但這種方法存在通孔填充不完全的問題，通孔中的孔隙會導致可靠性方面的隱患。

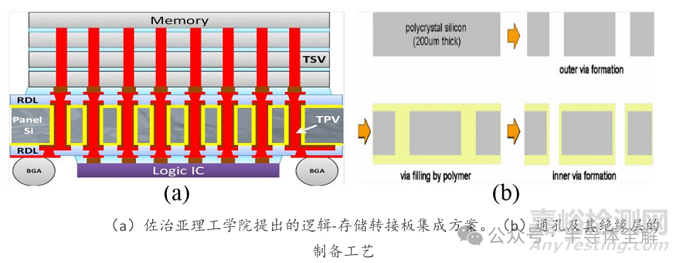

2012年，佐治亞理工學院3D封裝研究中心的Sundaram等人提出了一種低成本、低電損耗的轉接板，用于邏輯-存儲芯片的集成，如下圖所示。
該轉接板采用多晶硅為基底，制備工藝如下：先使用激光在基底上燒蝕通孔，再使用熱壓工藝在通孔內填充聚合物，在通孔的聚合物內再打出孔，使用化學鍍或者電鍍來填充銅，最后再在雙面制備RDL。
由于轉接板上層及孔內覆蓋有厚的聚合物，比起采用薄SiO2做絕緣的常規轉接板來說，損耗要低很多。
該轉接板的低成本主要來自三方面，一是低成本材料及工藝的運用。大面積多晶硅薄片的成本大大低于單晶硅。多晶硅上用激光燒蝕的方法即可獲得小孔徑的通孔，比起單晶硅用深反應離子刻蝕（DRIE，Deep Reactive Ion Etching）要簡單快捷。
二是工藝步驟的簡化。采用薄晶圓打通孔再涂覆聚合物絕緣層的方法，避免了轉接板的背面減薄和背面制備絕緣層的工藝。
三是便于批量化生產。超大面積的多晶硅面板使得每個面板上的轉接板數量大大增加，降低了單個轉接板的成本。
2017年，韓國電子技術研究院的Lee等人提出了一種低成本、低TSV插入損耗的新型TSV轉接板，應用于高頻RF器件當中。該轉接板使用了特殊的硅核心同軸通孔(S-COV，Silicon-Core Coaxial Via)替代傳統TSV，其結構如圖所示，通孔內部有一個硅軸心，硅軸心外層和孔側壁層都包覆著一層金屬銅，分別作為信號通道和接地通道，在孔側壁與硅軸心之間填充有機聚合物，其制備工藝如圖所示。
得益于厚的有機聚合物隔離層以及信號-接地的同軸結構，這種通孔的插入損耗要優于傳統 TSV。而且，該通孔不需要進行完全銅填充的電鍍，只需要有銅導電層，節省了電鍍時間和成本。
硅轉接板集成技術兼容性好、可靠性高、設計靈活性強，是目前先進封裝技術中比較切實可行的方案之一，在工業界內得到了大量的應用。
這些應用中既有同質芯片集成以擴充芯片容量/運算能力，也有異質芯片集成以形成SiP。

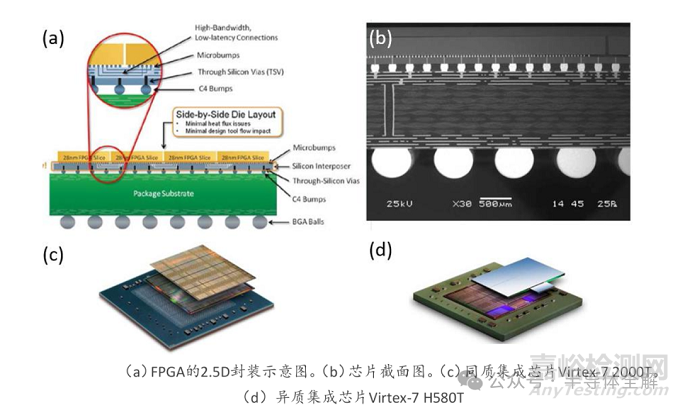

在硅轉接板的發展歷程中，第一個引人矚目的商業產品當屬Xilinx公司2011年公布的FPGA芯片Virtex-7 2000T，如圖所示。
該FPGA芯片采用臺積電的CoWoS（Chip-on-Wafer-on-Substrate）28nm工藝，將4個FPGA裸片排布在25 mm×31 mm大小的硅轉接板上，使得單片F(xiàn)PGA上邏輯單元的數量達到了200萬個，是非三維集成單片F(xiàn)PGA容量的2.8倍。2012年，Xilinx公司又推出了一款FPGA產品Virtex-7 H580T，在硅轉接板上集成了2個FPGA裸片和一個收發器裸片，實現了轉接板上異質芯片的集成。

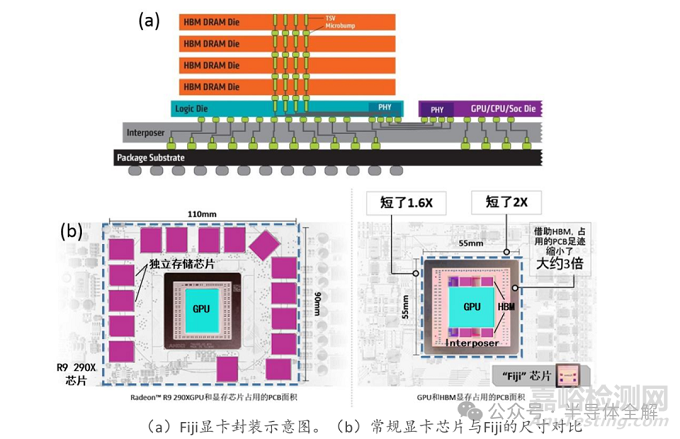

高端顯卡也是硅轉接板應用的一個主要領域。為了增強顯卡的性能、降低功耗，AMD公司于2015年發布了一款采用硅轉接板集成的顯卡Radeon R9 Fury X（Fiji），將顯卡核心（GPU/CPU/SoC）與顯存以及邏輯芯片集成在一個封裝中，如圖所示。
比起上一代非三維封裝顯卡Radeon R9 290X，該三維封裝顯卡的帶寬增加了60%，每瓦性能提高了兩倍多，芯片大小也縮減到原來的1/3以下。之后，ADM和NVIDIA公司又相繼推出了多款基于硅轉接板封裝的顯卡產品，比如NVIDIA于2016年推出的Tesla P100及AMD于2017年推出的Radeon Vega。這兩款顯卡產品比起Fiji來說，線寬更小，集成度更高，性能也有了進一步的提升。
六 、硅轉接板技術面臨的挑戰
盡管硅轉接板技術擁有諸多優勢，擁有非常好的應用前景，但目前仍面臨著一些產業和技術方面的挑戰，制約著硅轉接板技術的應用和進一步發展。
(1)最主要的制約因素是工藝成本高。
首先，轉接板制造包括TSV電鍍、多余銅去除、減薄、臨時鍵合/解鍵合等一系列工藝，流程復雜，不僅工藝成本高，流片周期也長。
其次，由于整個工藝步驟多，且不完全成熟，因此良率不高，這也導致硅轉接板的制造成本進一步增加。
(2)硅轉接板制備工藝本身還不成熟，面臨一些技術方面的挑戰。
比如，轉接板的光刻（包括大尺寸的限制、TSV背面對準以及翹曲對光刻精度的影響等）、晶圓減薄和持拿、TSV無孔隙電鍍等關鍵工藝還有待改進。
另外，TSV漏電流、轉接板翹曲以及熱應力等問題也有待進一步解決。
(3)TSV堆疊的方式突破了傳統芯片的二維結構，而與之相適應的設計軟件及測試方法還很缺乏。
(4)產業環境還不完全成熟。
目前芯片設計、制造和封測各自分離的格局不利于轉接板集成技術的發展，還需要產業鏈的整合。此外，業內對轉接板技術也未統一標準。
好了，這篇關于先進封裝轉接板的知識就到這兒，歡迎關注《半導體全解》，后續將會介紹更多半導體的知識！
參考文獻：
(1)羅江波 高性能硅轉接板的系統設計及集成制造方法研究[D].
(2)吳道偉 高密度2.5D_TSV轉接板關鍵技術研究[D].
(3)©Yole Intelligence 2024 High End Performance Packaging 2024
www.yolegroup.com[C].
(4)閔球 三維封裝集成電路中的電熱特性分析研究[D].
(5)龍致遠 電子互連微孔金屬化方法及機理研究[D].
