標準單元庫是集成電路 (IC) 設計的支柱，為各種功能提供預先設計的單元布局，從而簡化開發并縮短開發時間。
隨著技術的進步，各種類型的標準單元庫應運而生，每種庫都針對特定的性能指標和應用量身定制，例如高密度單元和低泄漏單元。
本文將深入探討標準單元庫的細微差別，探索其類型、選擇標準和預特性的重要性。
標準單元庫概述
標準單元庫對于半導體設計中的集成電路創建至關重要。它們集合了預先設計的邏輯單元以及基于單元的設計中使用的其他組件。每個單元都有特定的功能，例如門電路、觸發器和多路復用器。

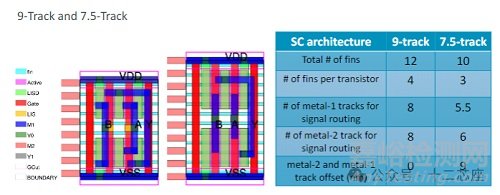

標準單元基于稱為“tracks”的網格系統進行組織。標準單元的高度通常以其占用的 tracks 數量來定義。常見的軌道高度包括 6T、9T、12T 等。兩個連續 tracks 之間的距離稱為“間距”。
標準單元庫特點
主要特點：
單元高度：整個庫中保持一致，以便于布局設計。
邏輯單元：復雜數字電路的構建塊。
單元布局：優化空間和性能的預定義模式。
泄漏功率：單元經過優化，可最大限度地降低功耗。
自動放置：工具使用庫進行高效的單元放置。
SPICE 仿真：庫提供 SPICE 網表以確保準確性。
電壓閾值單元：允許在不同情況下提高電源效率。
工藝兼容性：
針對特定的納米工藝進行設計，確保最小通道長度。
模型文件和金屬層：提供制造的詳細規范。
設計效率：
關鍵路徑和時鐘門控單元：提高電路速度的關鍵。
總線單元：促進電路內的數據傳輸。
單元間的交互：針對無縫集成進行了優化。
標準單元庫簡化了設計流程，減少了錯誤，并提升了半導體性能。這些庫是確保設計功能穩健且節能的基礎。
標準單元庫的類型
標準單元庫的類型
標準單元庫是集成電路設計的關鍵部分。它們有多種類型，每種類型都經過量身定制，以滿足特定的設計需求。庫類型的選擇會影響最終電路的性能、功耗和面積效率。

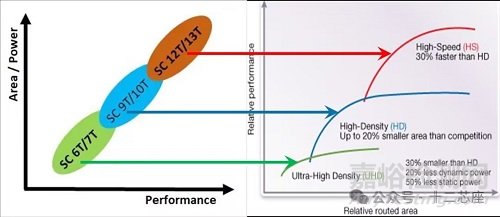

高密度標準單元
高密度標準單元旨在將更多功能壓縮到更小的空間內。這些單元旨在最大限度地增加給定區域內的邏輯單元數量。這對于節省空間至關重要的應用非常理想。優化的單元布局可實現更高的組件集成度，使其適用于智能手機等緊湊型設備。
低泄漏標準單元
低漏電標準單元專注于在電路非主動開關時最大限度地減少功耗。這些單元最適合電池供電的設備，因為延長電池壽命至關重要。通過降低漏電功率，它們有助于創建節能設計，從而支持設備在無需頻繁充電的情況下延長運行時間。
專用標準單元
專用標準單元可滿足獨特的設計需求。這些單元包括時鐘門控單元，它有助于控制時鐘信號以節省功耗?？偩€單元簡化了電路內的數據傳輸，從而提高了整體通信速度。電壓閾值單元可根據操作需求調整功率水平，實現動態電源管理。這些單元對于創建針對特定任務的可定制解決方案至關重要，可以優化性能和功耗。
總之，所使用的標準單元庫的類型取決于半導體設計的特定需求，無論是節省空間、提高功率效率還是專門的功能。
如何選STC
選擇合適的標準單元庫是芯片設計的關鍵。其標準通常圍繞性能、功耗和面積 (PPA) 展開。其他重要因素包括單元高度、漏電功耗以及庫支持各種設計流程的能力。設計人員還應考慮單元與自動布局布線工具的配合程度。庫應提供豐富的單元類型，例如邏輯單元和時鐘門控單元。單元布局應進行優化以確保效率。

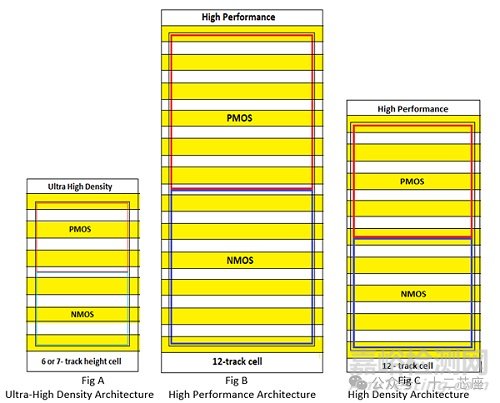

超高度密度
布線復雜
所需面積最小
功耗低
高性能架構
與超高密度或高密度架構相比，布線復雜
大晶體管用于高速
最小化功耗
高密度架構
平均晶體管尺寸
性能良好
功耗低
目標頻率考慮
芯片的目標頻率決定了哪個標準單元庫能夠滿足您的需求。更高的頻率需要具有更快開關時間的單元。這需要檢查設計中的關鍵路徑。您需要確保庫中的單元能夠支持所需的速度，而不會影響穩定性。使用 SPICE 仿真來驗證所選單元是否符合所需的頻率目標。

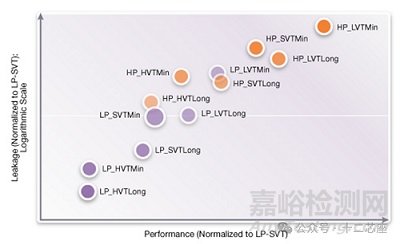

multiple VT and multiple channel gate lengths
通道長度要求
選擇標準單元庫時，溝道長度是一個至關重要的因素。較短的溝道長度可以提高速度，但可能會增加漏電功率。溝道長度必須與設計的納米工藝要求相匹配。最小溝道長度應符合您的工藝技術，以實現最佳性能。
電壓閾值
電壓閾值會顯著影響功耗和性能。庫提供不同的電壓閾值單元來平衡速度和功耗。低壓閾值單元速度更快，但功耗更高。相反，高壓閾值單元省電，但速度較慢?？紤]支持時鐘門控的電壓閾值選項，以更好地管理功耗。此外，還要評估單元之間的相互作用，以確保在不同電壓 level 下實現無縫性能。
總結下來就是以下幾點：
單元高度：需符合設計約束條件。
漏電流功耗：評估是否適用于低功耗應用。
自動布局：評估與EDA設計工具的兼容性。
單元種類：檢查是否包含邏輯、時鐘門控和總線單元。
工藝兼容性：確保與納米工藝及最小溝道長度匹配。
STC 類型
標準單元庫包含多種單元，包括：
基本邏輯門： AND、OR、NOT、XOR等。
復雜門： AOI、OAI、多路復用器、解碼器等。
觸發器和鎖存器： DFF、TFF、JKFF、鎖存器等。
特殊單元：高/低單元、填充單元、時鐘單元、ECO單元等。
這些單元的設計具有不同的驅動強度、閾值電壓和物理尺寸，以滿足不同的設計要求。
Q&A
標準單元設計中閾值電壓 (Vt) 的意義是什么？有哪些常見的 Vt 變化？
閾值電壓是開啟晶體管所需的最小電壓。標準單元庫提供不同的閾值電壓 (Vt) 選項，以平衡速度和功耗。
低 Vt (LVT)：提供更快的開關速度，但漏電流更高（空閑時功耗更大）。
高 Vt (HVT)：漏電流較低（電源效率更高）但開關速度較慢。
超高 Vt (UHVT)：對于超低功率應用，漏電流更低，但開關速度最慢。
