"標準單元standard cell是ASIC設計流程中作為基本構建塊使用的定義明確和預先表征pre-characterized的單元。所有這些cell的高度相等，可以輕松放入標準單元行row中，并節省了大量ASIC設計時間。
01.標準單元的布局
所有標準單元的高度都相同。在下圖的幫助下，對標準單元的主要特征進行解釋。

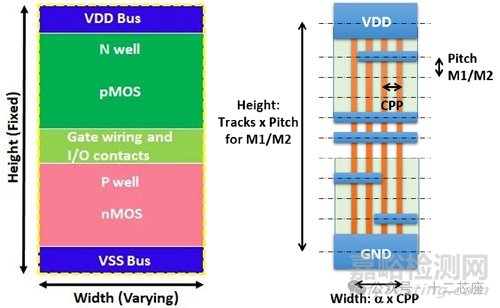

典型的標準單元定義，單元的高度定義為可以容納的金屬數量。寬度定義為在水平軸上柵極的數量；CPP（Contacted Poly Pitch，接觸聚合物間距）是指兩個平行poly之間的最小距離（以橙色表示）。
標準單元布局樣式：
在標準單元的頂部，有VDD rail，底部有VSS rail。兩個電源導軌都拉入M1(metal 1)層。在VDD rail和VSS rail之間有三個主要區域，一個N-well區域、一個N-well和P-well區域的間隙。N-well區域靠近VDD rail，P-well區域靠近VSS rail。PMOS晶體管建在N-well內部，因此所有PMOS晶體管都在cell的上半部分，同樣，所有NMOS都在標準單元的下半部分。
標準單元中的tracks：
tracks可以被定義為L(zhǎng)ayout 中金屬層的線寬。tracks意味著一個M1間距。標準單元的高度通常以其內部的tracks數來衡量。就像6T標準單元意味著標準單元的高度是M1的6 tracks。

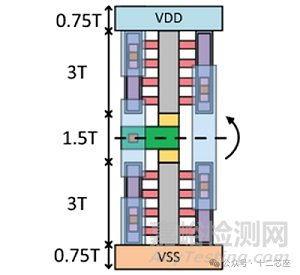

下圖給出了9T標準單元的示例。9T高度標準單元, ISLPED 2017

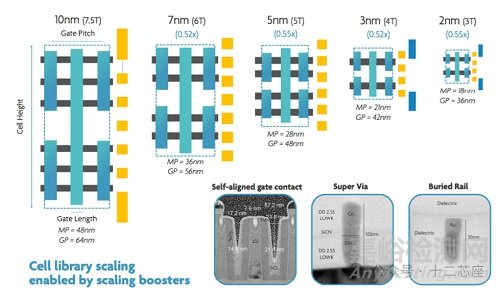

標準單元是在設計中預定義的邏輯元素。這些單元按網格布局。軌道定義了標準單元布局的高度。例如，根據IMEC，10nm可能具有 7.5T 高度，柵極間距CPP為64nm，金屬間距 (pitch M1/M2) 為 48nm。
02. 性能和面積權衡
小型晶體管標準單元用于高密度設計，這些cell功耗低。大型晶體管標準單元面積大，但性能非常好。中型晶體管標準電池在大晶體管和小晶體管之間權衡。因此，面積/功耗與性能之間存在balance。

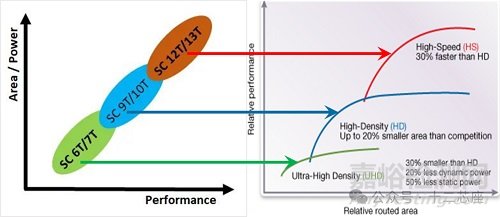

不同高度標準單元的性能和面積之間的權衡, 高度越大，密度(density)越低面積越大, 速度越快性能越好.
這些cell的各種應用如下：
小型晶體管cell（6T cell）
最小面積和低功耗
移動應用
超低功耗應用
嵌入式微控制器
中晶體管cell（9T cell）
平衡面積和性能
通用計算
圖形處理器
大面積
高性能和速度
高速計算
關鍵模塊
