標準單元在芯片設計中的核心地位
隨著摩爾定律的持續推進，芯片設計對功耗（Power）-性能（Performance）-面積（Area）（PPA）的優化需求愈發嚴苛。
標準單元（Standard Cell）作為數字芯片設計的基礎構件，其布局質量直接影響整個芯片的PPA表現。

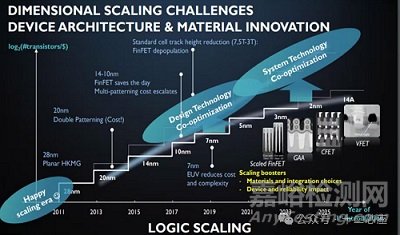

這里指出，從平面晶體管（Planar）到FinFET，再到環柵晶體管（GAA）、互補場效應晶體管（CFET）等新型器件結構，標準單元的軌道高度（Track Height）從7.5T壓縮至3T，晶體管密度持續提升，設計規則愈加復雜，給標準單元布局生成帶來了前所未有的挑戰。

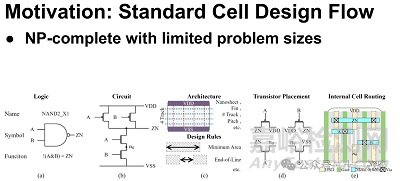

標準單元設計流程
從邏輯到布局
標準單元的設計流程通常包括以下幾個階段：
邏輯電路設計：定義單元功能（如NAND、NOR、XOR等）；
晶體管級網表：將邏輯功能映射為晶體管電路；
晶體管布局（Placement）：在滿足設計規則的前提下，安排晶體管位置；
內部布線（Routing）：在單元內部完成晶體管之間的連接；
版圖優化：優化面積、延遲、功耗、可布線性等指標。
在亞10nm工藝節點下，設計空間巨大，優化目標復雜，傳統方法難以兼顧最優性與計算效率。
核心挑戰
復雜性與最優性的博弈

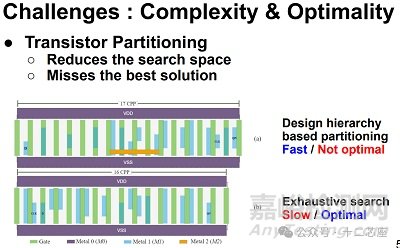

晶體管分區（Transistor Partitioning）
目的：縮小搜索空間，加快布局速度；
問題：可能錯過全局最優解；
權衡：快速 vs 最優。
如上圖示，采用基于設計層次的分區方法可快速生成布局，但可能不如窮舉搜索得到的布局緊湊。

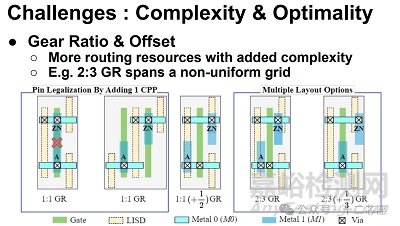

Gear Ratio & Offset
引入非均勻網格（如2:3齒輪比）可增加布線資源；
不同 Gear Ratio，布局結構、引腳位置、布線通道都會發生變化。

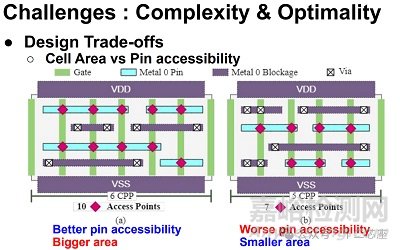

面積與引腳可接入性的權衡
增加單元面積可提升引腳接入性（如從6CPP增至10CPP）；但會犧牲面積，需要在面積最小化與布線友好性之間找到平衡點。
優化新方法與新器件結構

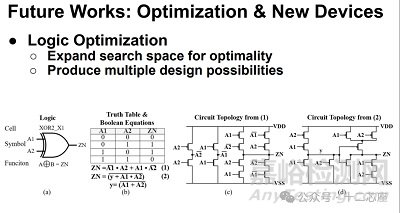

邏輯級優化
Expand search space for optimality
產生多種設計可能性
同一邏輯功能可通過不同布爾表達式實現；
例如 XOR2 可表示為：
F = A·B' + A'·B
或 F = (Y + A·B)，其中 Y = (A + B)'
不同表達式對應不同晶體管拓?fù)浣Y(jié)構；
通過邏輯變換可生成多種電路結構，供后續布局選擇。

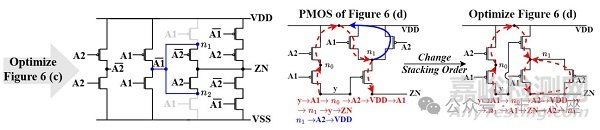

拓?fù)鋬?yōu)化：晶體管堆疊順序與網表重構
通過調整晶體管堆疊順序，優化 Euler path，減少布線復雜度，可移除冗余晶體管，優化內部網表結構。
例如將某些中間信號直接映射為晶體管堆疊節點，減少過孔與金屬層使用。
歐拉路徑(Euler path) ：通過圖中所有邊的簡單路。(換句話說，每條邊都通過且僅通過一次)
歐拉回路：閉合的歐拉路徑。(即一個環，保證每條邊都通過且僅通過一次)

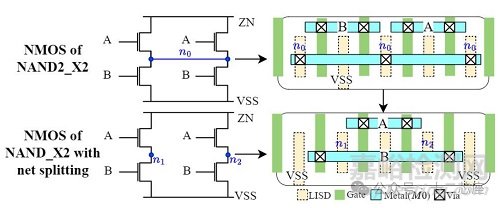

驅動能力優化
通過網表分裂（Net Splitting）技術，將大驅動單元拆分為多個小單元；
可提升電路性能（如降低延遲、提高驅動能力），同時保持面積與功耗的可控性。

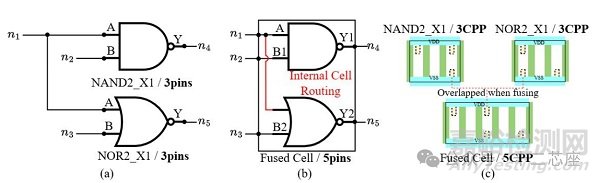

標準單元融合
將多個標準單元（如NAND2與NOR2）融合為一個復合單元；
可減少引腳數量、壓縮單元面積，適用于引腳密度墻（Pin Density Wall）問題嚴重的場景；
總結
通過邏輯層、拓?fù)鋵?、物理層的協同優化，可顯著提升PPA；
結合DTCO（設計-工藝協同優化）與STCO（系統-技術協同優化）理念，未來仍有廣闊提升空間；
新器件（如MESO、TFT）的引入，可能重新定義標準單元的設計范式。
在先進工藝節點下，標準單元不再只是“積木”，而是PPA戰爭的微觀戰場。每一個晶體管的擺放、每一條金屬線的走向、甚至每一個過孔的位置，都會影響最終芯片的性能與良率。未來的標準單元設計，不再是“畫版圖”，而是跨層次、跨器件、跨工藝的系統級優化工程。（DTCO/STCO）
